Гистерезисный электродвигатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 131405
Автор: Паластин
Текст

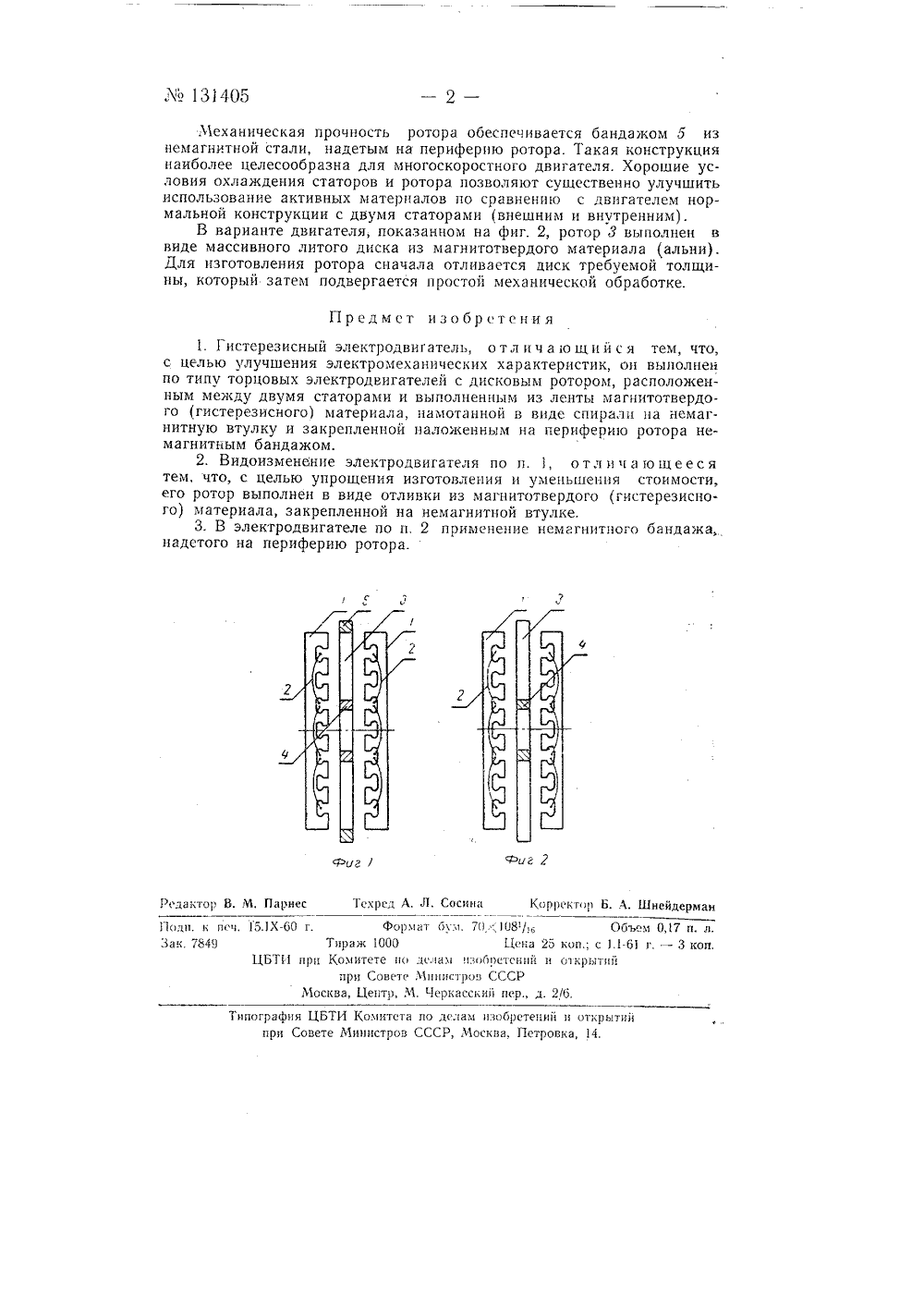

Я,131405 асс 21 с 12, 16 с Л 11лПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ дписная группа Лд 93 Л, М. Паластин СТЕРЕЗИСНЫ Й ЭЛЕКТРОДВИГАТЕЛЬ4 24 в Коми е Министро Заявлено 10 декабря 1959 г. за Ле 64 изобретений и открытий прн Со по деламГСР сний Мю 17 за 1960 Опубликовано н ; Бюллетене нзоор Задачей изобретения является улучшение электромеханических характеристик гистерезисных электродвигателей, получивших в последние годы широкое распространение вследствие ряда свойств, выгодно отличающих их от синхронных двигателей других типов.Поставленная задача решается путем выполнения предлагаемого гистерезисного электродвигателя по типу торцовых электродвигателей с дисковым ротором, расположенным между двумя статорами и выполненным из ленты магнитотвердого (гистерезисного) материала, намотанной в виде спирали на немагнитную втулку и закрепленной наложенным на периферию ротора немагнитным бандажом.Для получения более простого в изготовлении и более дешевого варианта двигателя его ротор может быть выполнен в виде отливки из магнитотвердого 1 гистерезисного) материала, закрепленной на не- магнитной втулке, На периферию ротора может быть надет немагнитный бандаж,На фиг. 1 и 2 показан гистерезисный электродвигатель, представляющий собой торцовый двухстаторный двигатель, в двух вариантах исполнения.Двигатель, представленный на фиг. 1, состоит из двух шихтованных статоров 1 с обмотками 2 и пз расположенного между ними дискового ротора 3, выполненного щихтованным из ленты магнитотвердого материала. Лента намотана в виде спирали на втулку 4 из немагнитной стали.Направление индукционных линий магнитного поля совпадает с Направлением проката, что обусловливает хорошее использование свойств магнитотвердого материала, а также позволяет применять известные способы, обеспечивающие механическую прочность подобных щихтованных дисков. При таком изготовлении ротора практически устраняются отходы дорогостоящего материала (викаллоя), а также исключаются штамповочные работы.Ло 13)405 Предмет изобретсния 1, Гистерезисный электродвигатель, отличающийся тем, что, с целью улучшения электромеханических характеристик, он выполнен по типу торцовых электродвигателей с дисковым ротором, расположенным между двумя статорами и выполненным из ленты магнитотвердого (гистерезисного) материала, намотанной в виде спирали на немагнитную втулку и закрепленной наложенным на периферию ротора не- магнитным бандажом.2. Видоизменение электродвигателя по и. 1, о т л и ч а ю щ е е с я тем, что, с целью упрощения изготовления и уменьшения стоимости, его ротор выполнен в виде отливки из магнитотвердого (гистерезисного) материала, закрепленной на немагнитной втулке.3. В электродвигателе по и. 2 применение немагнитного бандажа, надетого на периферию ротора. Техрсл А. Л. Сосина Коррсктор Ь. А. Шнейдерма елактор В. М. Парн.1 ХОбъем 017 п л 25 коп., с 1.1-61 г. - 3 кол. и слкрытпй Формат оТираж 1000 Б прп Комитете по лолам при Совете Минис Москва, Центр, М. Черка сский пер.,2,Ъ Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.Механическая прочность ротора обеспечивается бандажом 5 из пемагнитной стали, надетым на периферию ротора. Такая конструкция наиболее целесообразна для многоскоростного двигателя. Хорошие условия охлаждения статоров и ротора позволяют существенно улучшить использование активных материалов по сравнению с двигателем нормальной конструкции с двумя статорами (внешним и внутренним).В варианте двигателя, показанном на фиг. 2, ротор 3 выполнен в виде массивного литого диска из магнитотвердого материала (альни). Для изготовления ротора сначала отливается диск требуемой толщины, который затем подвергается простой механической обработке.
СмотретьЗаявка
646704, 10.12.1959
Паластин Л. М
МПК / Метки
МПК: H02K 1/06, H02K 19/08
Метки: гистерезисный, электродвигатель
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/2-131405-gisterezisnyjj-ehlektrodvigatel.html" target="_blank" rel="follow" title="База патентов СССР">Гистерезисный электродвигатель</a>
