Установка для испытания моделей судовых устройств
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

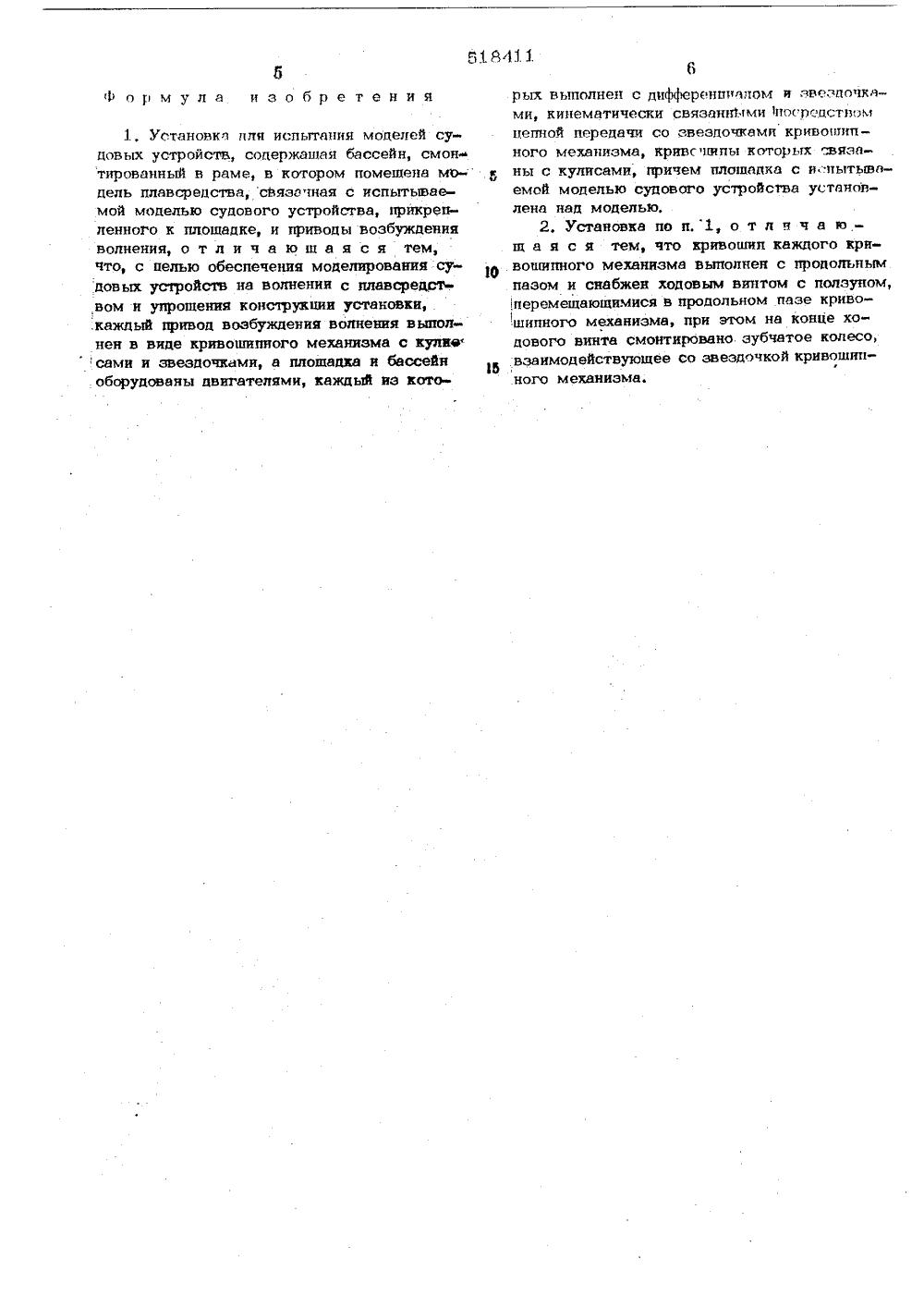

)96 Рстиюнныи кбмитРвета Министрон СССРа деаи изебРитг нйи Ощюий(71) Зая ОВКА ДЛЯ ИСПЫТАНИЯ МОДЕЛЕЙСУДОВЫХ УСТРОЙСТВ2 бретение относи. ся .:; испытательной й теип:ке и касается установок дпя ися модепей судовых устройств, рИзвестны установки для испытания модеей судовых устройств, содержашие бассейн, 5 н монтированный в раме, в котором помеше- т а модель плавсредства, связанная с испыты- р аемой моделью судового устройства, прикреч- н енного к ппошадке, и приводы возбуждения г опнения. О и Изо морско пытанин оФотивовесы 6Противовес 7, Бассейн ения вопнени Однако они не обеспечивают модепирования судовых устройств на вопнении с ппав -средством и сложны по своей конструкции.Бель изобретения - обеспечение модепирования судовых устройств на волнении с 5ппавсредством и упрс:пение конструкции установки,Йпя этого каждый привод возбуждениявопнения выполнен в виде крцвошипного механизма с кулисами и звездочками, а ппо - 20шадка и бассейн оборудованы двигателями,.каждый из которых выпопнен с дпфференциапом и звездочками, кинематически связанными с помощью цепной передачи со звездочками кривощипного механизма, кривошипы 25.оторых связаны с кулисами, причем ппошаа.ка с испытываемой модепью судового устойства устаповпена над моделью,Кроме тогокривошип каждого кривошипыого механизма выполнен с продольным пазомснабжен ходовым винтом с попзуном, пеемешаюшимся в продольном пчзе кривошипого механизма, при этом на гонце ходовоо винта смонтировано зубчатое колесо, вМмодействуюшее со звездочкой кривошипного механизма.На фиг, 1 схематически изображена прейпагаемая установка, вид спереди; на фиг. 2то же, вид сбоку; на фиг. 3 - то жевапприводов бассейна и ппошадкп.Установка дпя испытания моделей судовых устройств содержит бассейн 1 со смровым окном 2, заполненный жидкостью, вкотором размешена модепь 3 плавсредства.Бассейн подвешен к концам канатов 4огибаюших бпоки 5, К другим концам канатов подвешены одинаковые пруравновешивающие бассейн 1, ы6 закпючены и направпяюшихсвязан с приводом 8 возбужд я,3Модель 9 супового устройства установлена на плоладке 10, которая закреплена нв приг,оде 11 имитации перемещения судового устройства,Модель с помощью каната 12 с датщком измерения усилий 13 прикреплена к модели 3 плавсредства. К раме привода 8 при креплено приспособление 14 для замера перемешения бассейна 1. Приспособление 14 кэпочает шестерню 15, находящуюся в зацеплении с рейкой 16, закрепленной на бассейне 1. Шестерня 15 кинемвтически соепи иена с сельсин-датчиком (на чертежах не показан), Напротив смотрового окна 2 расположена кинокамера 17 с механическим указателем 18, состоящим из неподвижной стрелки 19 и шкалы 20, выполненной на стекле смотрового окна 2. Приспособления 14 и датчик 13 связаны с многошлейфным осциллографом 2. Приводы 8 и 11 конструктивно выполнены одинаковыми. Привод 8 бассейна и привод 11 площадки 10 снабжены силовыми двигателями 22, Каждый иэ двигателей через редуктор 23 и открытую передачу 24, состоящую из цилиндрических колес 25 и 26 соед анен с валом 27, заключенным в подшипниках 28. На валу 27 установлен кривошип 29, связанный с кулисой 30. Кулиса 30 привода 8 соединена с площадкой 10, На валу 27 жестко посажена цепная звездо ка 31, На валу 27 установлена ступица 32, на коорой на подшипнике 33 установлена свободноврашаюшаяся цеп - ная звездочка 34. Бассейн и площадка оборудованы двигателями 35, каждый из которых выполнен с дифференциалом 36 (по типу автомобильного дифференциала), солнечное зубчатое колесо 37 которого с помощью вала 38 соединено с цепной звездоч - кой 39. Солнечное зубчатое колесо 40 дифференциала 36 с помощью вала 41 через передачу 42, состоядую из цилиндрических колес 43 и 44, соединено с цепной звездочкой 45, Дифференциал 36 снабжен вопилом 46, которое с помощью гипоидной передачи 4, состоящей из конических эуочатых колес 48 и 49, соединено с двигателем 3".Двигатель снабжен тормозом (на чертежах не показан). Ценная звезпочка 34 имеет на торге венец 50 конической шестерни,зубья котсрой входят в зацепление с зубья.ли конической ц 1 естерни 51 жес.ко насаженной на ходовА; винт 52, встроенный на попшипниках 53 в теле кривошипа 29, Винт52 взаимодействует с гайкой 54, встроенной в ползуне 55, перемешаошемся внутрипаза а, выполненного в теле кривошипа29, На ползуне 55 зкрепленв шейка 56кривошипв 29,Установка работает следунмлим образом, При включении в работу силовых двигателей 22 приводов 8 и 11, приводятся вдвижение с помощью редукторов 23 и откры ых передач 24 кривошипы 29, Кривошипы 29 воздействуют на кулисы 30, которые перемешаются по закону гармонических колебаний. Кулиса 30 привода 8 перемешаетбассейн 1, а кулиса 30 привода 11 пере ме 1 цает плошадку 10. Таким образом, бассейн 1 и площадка 10 совершают перемещения по закону гармонических колебаний, со-ответствующих регулярному волнению. При этом водило 46 дифференциала 36 приводов 8 и 11 эаторможено тормозом, встроенным в двигатель 35. Направление вращения и число оборотов цепной звездочки 38 блвголаря прниятой кинематике соответствует направлению вращении и числу оборотов цепной звездочки 45, приводимой. в движение цепной звездочкой 31 Поскольку диаметры делительных окружностей звездочек 31, 45, 34, 38 выполнены одинаковыми, цепная звездочка Зд вращается в ту же сторону и с такой же угловой скоростьк, квк и ввл 27, вследствие чего звездочка 34, с помощью венца 50 эацепляюшвяся с шестерней 51, неподвижна относительно вращающегося вала 27 и закрепленного на нем кривошипа 29. Поэтому неподвижны о-носительно криво- шипа 29 шестерня 51, винт 52, ползун 55. Радиус кривошипа не изменяется и тем самым обеспечивается регулярное волнение.При испытаниях, соответствующих нерегулярному волнению, когда радиусы кривошипов 29 приводов 8 и 11 изменяются в функции от времени, измегМие радиуса криво- шипа 29 каждого иэ указанных приводов 8 и 11 осуществляется двигателем 35. Периоды перемещения бассейна 1 и площадки 10 регулируются изь енением чисел оборотовдвигателей 22, а амплитуды указанных перемещений регулируются изменением радиусов кривошипов 29 с помощью двигателей 35, 1 оказания датчика 13, приспособлений 14 регистрируются нв ленте многошлейфного осциллографа 21 Перемещения модели 3 плавсредства, показания указателя переме-, щений 18 фиксируются кинокамерой 17. Перемещения бассейна 1 записываются на лен- те осциллографа 21 в виде показаний приспособления 14, соединенного с бассейном 1, и на кинопленке кинокамеры 17 в виде показаний указателя перемещений 18. Это. дает возможность совместить данные, полученные на осциллограммах и кинокамерах. Полученя ные данные модельных испытаний с помощьк критериев подобия, выведенных на основе теорпи подобия и размерностей, пересчитываются на натуру.Ф ормула изобретения Установка нля испытания моделей судовых устройств, содержащая бассейн, смон тированный в раме, в котором помещена модель плавсредства, сЬязачная с испытываемой моделью судового устройства, прикрепленного к площадке, и приводы возбуждения волнения, о т л и ч а ю ш а я с я тем, что, с пелью обеспечения моделирования судовых устройств на волнении с плавсредст-.вом и упрощения конструкции установки, .каждый привод возбуждения волнения выпол- нен в виде кривошипного механизма с кулкасами и звездочками, а площадка и бассейноборудованы двигателями, каждый из которых выполнен с диффбренппаном и зяезлочхйми, кинематически свяэанн 11 ми 1 цогрцствомцепной передачи со звездочками кривошипного механизма, кривс пипы которых вязаны с кулисами, причем площадка с н пытьваемай моделью судового устройства установлена над моделью,2, Установка по п.1, о т л ч ч а ю -щ а я с я тем, что кривошип каждого кривошипного механизма выполнен с продольнымпазом и снабжен ходовым винтом с полэуном,перемещающимися в продольном пазе кривошнпного механизма, при этом на конце ходового винта смонтировано зубчатое колесо,5взаимодействующее со звездочкой кривошипРного механизма.Составитесь Б, Даньшиндактор Н, Козлова Техред Г. Родак, Корректор М, Руснак3 Подп оенистров СССР Советаоткрыт" ао., д. лиал ППП Патентф, г. Ужгород, уд, Проектная Заказ 198ЦНИИПИ 113035
СмотретьЗаявка
2014187, 08.04.1974
ПРЕДПРИЯТИЕ ПЯ А-3780
БУГАЕНКО БОРИС АНДРЕЕВИЧ, ВОЛОДИН ВАЛЕРИЙ ПАВЛОВИЧ, ТИМЧЕНКО ВИКТОР НИКОЛАЕВИЧ, КРАЗ ЯКОВ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: B63B 9/02
Метки: испытания, моделей, судовых, устройств
Опубликовано: 25.06.1976
