Стенд для ударных испытаний

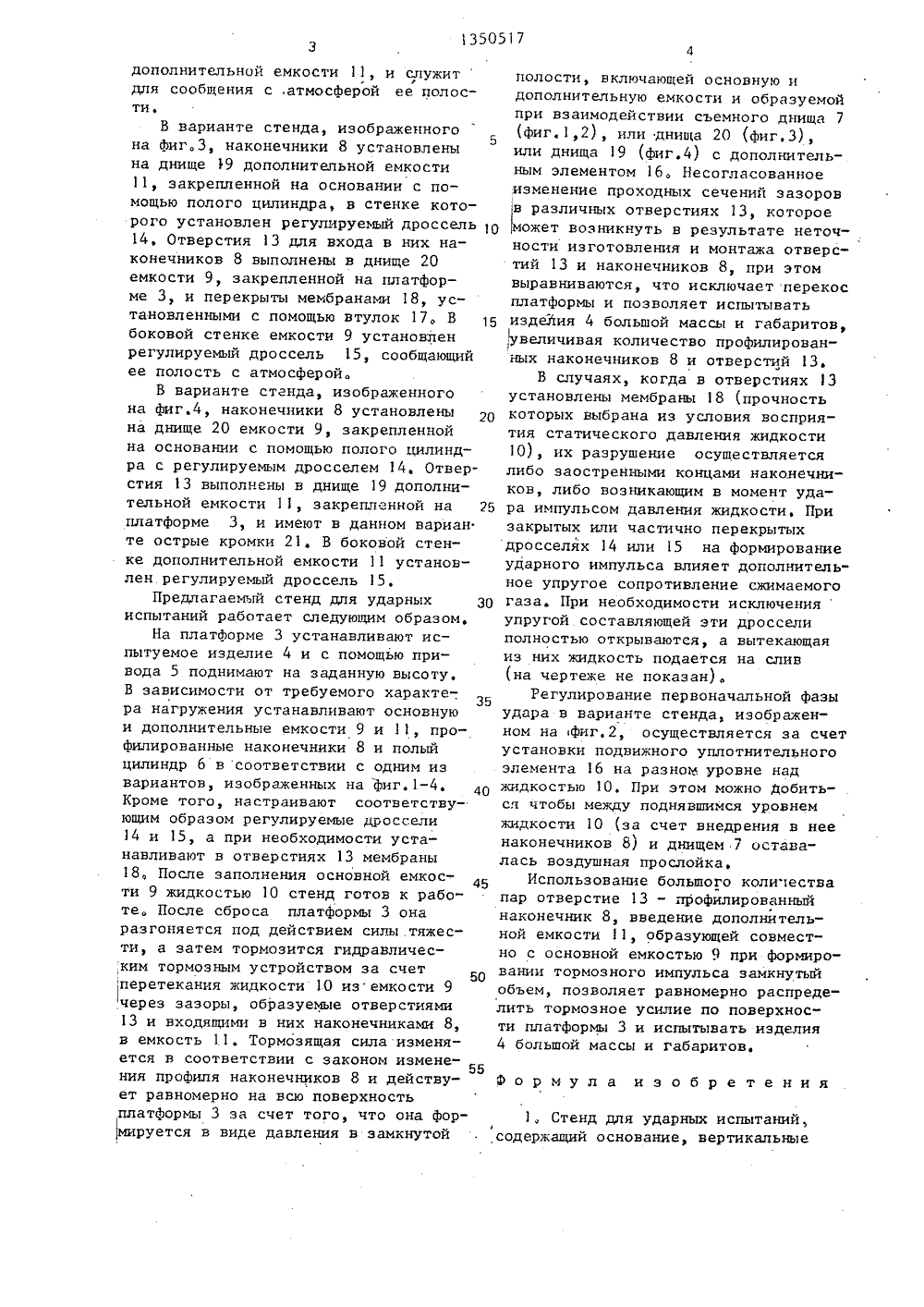

013505 СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК бц 4 С 01 М 7/00 САНИЕ ИЗОБРЕТЕНИЯ.Бы 3 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) СТЕНД ДЛЯ УДАРНЫХ ИСПЫТАНИЙ(57) Изобретение относится к техникударных испытаний изделий, Цель изоб ретения - повышение грузоподъемности стенда при сохранении равномерного действия тормозного усилия на всю поверхность платформы. Это достигается благодаря тому, что в стенде с гидравлическим тормозным устройство., выполненным по схеме вытеснения жидкости из емкости через зазор, образуемый отверстием и входящим в него профилированным наконечником, тормознре устройство содержит дополнительную емкость 11 для вытеснения в нее жидкости, группу наконечников 8 и соответствующее им число отверстий 13. Варианты выполнения стенда различаются взаиморасположением основной ем- а61350517 кости 9, заполняемой жидкостью 10,дополнительной емкости 11, наконечни-.ков 8. В частности, обе емкости могутбыть устанЬвлены на основании 1 однанад другой. В этом случае отверстия13 выполняются в перегородке 12, разделяющей емкости, а наконечники 8 устанавливаются на съемном днище 7 полого цилиндра 6, закрепленного снизуплатформы 3. Возможна установка основной емкости на платформе, а дополИзобретение относится к испытательной технике, в частности к стендам для ударных испытаний изделий.Целью изобретения является увеличение грузоподъемности стенда при сохранении равномерного действия тормозного усилия на всю поверхность платформы.Достижение этой цели обеспечива-. ется тем, что в стенде с гидравлическим тормозным устройством, выполненным по схеме вытеснения жидкости иэ емкости через зазор, образуемый отверстием и входящим в него профилированным наконечником, используется группа параллельно установленных наконечников и соответствующее им и. число отверстий, а жидкость, вытесняемая через отверстия, собирается в дополнительную емкость, служащую для выравнивания тормозного усилия по . всей поверхности платформы с испытуемым изделием,На фиг,1 изображен, стенд для ударных испытаний, вариант установки профилированных наконечников на платфор-. ме, а емкостей на основании; на фиг.2 - то же, вариант установки профилированных наконечников на платформе, а емкостей на основании; на фиг.3 - то же, вариант установки профилированных наконечников и дополнительной емкости на основании, а основной емкости на платформе; на фиг.4 - то же, вариант размещения основной емкости и профилированных наконечников на основании, а дополнительной емкости на платформе. 5 10 15 20 25 30 нительной на основании с закреплениемнаконечников на днище дополнительнойемкости и выполнением отверстий в днище основной емкости. Вследствие большого числа пар наконечник - отверстиеи образования емкостями при формировании импульса замкнутого объема повышается грузоподъемность стенда иобеспечивается равномерное распределение тормозного усилия по поверхности платформы, 6 з.п. ф-лы, 4 ил,2Стенд, изображенный на фиг,1, со-, держит основание 1, вертикальные нап" равляющие 2, платформу 3 для установки испытуемого изделия 4, привод 5 дляподъема платформы 3 и гидравли. ческое тормозное устройство, включающее установленные на платформе 3 с помощью полого цилиндра 6 и съемного днища 7 профилированные наконечники 8, установленную на основании 1 основную емкость 9 для заполнения ее жидкостью 10, закрепленную надемкостью 9 дополнительную емкость 11, в которую .вытесняется жидкость 10 из емкости 9, и разделяющую емкости 9 и 11 перегородку 12, в которой выполнены отверстия 13 для входа в них наконечников 8. Полый цилиндр 6 сообщен с атмосферой посредством регулируемого дросселя 14, а основная емкость 9 - посредством регулируемого дросселя 15. В верхней части емкости 11 установлен подвижный уплотнительный элемент 16, а в отверстиях 13 - втулки 17, служащие дпя формирования необходимого гидро- динамического профиля.Изображенный на фиг,2 вариант стенда для ударных испытаний отличается от варианта, представленного на фиг,1, размещением основной емкости 9 над дополнительной 11, а :акже наличием установленных в отвер стиях 13 с помощью втулок 17 мембран18, разрушаемых при взаимодействииих с наконечниками 8.Кроме того, регулируемый дроссель15 расположен не на основной, а наI для сообщения с,атмосферой ее полости.В варианте стенда, изображенного5 на фиг.З, наконечники 8 установлены на днище 19 дополнительной емкости 11, закрепленной на основании с помощью полого цилиндра, в стенке которого установлен регулируемый дроссель 10 14, Отверстия 13 для входа в них наконечников 8 выполнены в днище 20 емкости 9, закрепленной на платформе 3, и перекрыты мембранами 18, установленными с помощью втулок 17, В боковой стенке емкости 9 установлен регулируемый дроссель 15, сообщающий ее полость с атмосферой.В варианте стенда, изображенного на фиг,4, наконечники 8 установлены на днище 20 емкости 9, закрепленной на основании с помощью полого цилиндра с регулируемым дросселем 14. Отверстия 13 выполнены в днище 19 дополнительной емкости 11, закрепленной на 25 платформе 3, и имеют в данном вариан те острые кромки 21, В боковой стенке дополнительной емкости 11 установлен регулируемый дроссель 15.Предлагаемый стенд для ударных З 0 испытаний работает следующим образом,На платформе 3 устанавливают испытуемое изделие 4 и с помощью привода 5 поднимают на заданную высоту. В зависимости от требуемого характе-. ра нагружения устанавливают основную и дополнительные емкости 9 и 11, профилированные наконечники 8 и полый цилиндр 6 в соответствии с одним из вариантов, изображенных на фиг,1-4. 4 О Кроме того, настраивают соответствующим образом регулируемые дроссели 14 и 15, а при необходимости устанавливают в отверстиях 13 мембраны 18, После заполнения основной емкос ти 9 жидкостью 10 стенд готов к работе. После сброса платформы 3 она разгоняется под действием силы,тяжести, а затем тормозится гидравлическим тормозным устройством за счетперетекания жидкости 10 иземкости 9 через зазоры, образуемые отверстиями 13 и входящими в них наконечниками 8, в емкость 11. Тормозящая сила изменяется в соответствии с законом изменения профиля наконечников 8 и действует равномерно на всю поверхностьплатформы 3 за счет того, что она формируется в виде давления в замкнутой полости, включающей основную и дополнительную емкости и образуемой при взаимодействии съемного днища 7 (фиг.1,2), или днища 20 (фиг.З), или днища 19 (фиг.4) с дополнительным элементом 16, Несогласованное изменение проходных сечений зазоровв различных отверстиях 13, которое может возникнуть в результате неточности изготовления и монтажа отверстий 13 и наконечников 8, при этом выравниваются, что исключает перекос платформы и позволяет испытывать изделия 4 большой массы и габаритов,величивая количество профилированных наконечников 8 и отверстий 13.В случаях, когда в отверстиях 13 установлены мембраны 18 (прочность которых выбрана из условия восприятия статического давления жидкости 1 О), их разрушение осушествляется либо заостренными концами наконечников, либо возникающим в момент удара импульсом давления жидкости, При закрытых или частично перекрытых дросселях 14 или 15 на формирование ударного импульса влияет дополнитель" ное упругое сопротивление сжимаемого газа. При необходимости исключения упругой составляющей эти дроссели полностью открываются, а вытекающая из них жидкость подается на слив (на чертеже не показан).Регулирование первоначальной фазы удара в варианте стенда, изображенном на фиг.2, осуществляется за счет установки подвижного уплотнительного элемента 6 на разном уровне над жидкостью 10. При этом можно Добиться чтобы между поднявшимся уровнем жидкости 10 (за счет внедрения в нее наконечников 8) и днищем 7 оставалась воздушная прослойка.Использование большого коли ества пар отверстие 13 - профилированный наконечник 8, введение дополнительной емкости 11, образующей совместно с основной емкостью 9 при формировании тормозного импульса замкнутый объем, позволяет равномерно распределить тормозное усилие по поверхности платформы 3 и испытывать изделия 4 большой массы и габаритов. Формула изобретения Стенд для ударных испытаний,содержащий основание, вертикальные135051 направляющие, установленную в направляющих платформу для размещения испытуемого изделия, привод для подъема платформы и гидравлическое тормозное устройство, выполненное по схеме вытеснения жидкости из емкости через зазор, образуемый отверстием и входящим в него профилированным наконечником, о т л и ч а ю - ;О щ и й с я тем, что, с целью увеличения грузоподъемности стенда при сохранении равномерного действия тормозного усилия на всю поверхность платФормы, тормозное устройство содержит 1 б . дополнительную емкость дпя вытеснения в нее жидкости, группу параллельно установленных наконечников и соответ- ствующее им число отверстий.2. Стенд по п,1, о т л и ч а ю - 20 щ и й с я тем, что он снабжен закрепленным на платформе полым цилиндром со съемным днищем, на котором установлены профилированные наконечники 1 а емкости установлены на основании 25 одна над другой и разделены перегородкой с отверстиями для входа в нихнаконечников, при этом внутренний диаметр емкостей равен наружному диаметру полого цилиндра. 3 О3. Стенд по пп,1 и 2,о т л и ч а - ю щ н й с я тем, что дополнительнаяемкость расположена над основной емкостью, а последняя сообщена с атмосФерой посредством установленного набоковой стенке регулируемого дросселя.4. Стенд по пп.1 и 2, о т л и ч аю щ и й с я тем, что дополнительная 76емкость расположена под основной емкостью, отверстия в перего 1 дке перекрыты мембранами, разрушаемыми привзаимодействии их с наконечниками,а дополнительная емкость сообщенас атмосферой посредством установленного на боковой стенке регулируемогодросселя.5. Стенд по п.1, о т л и ч а ю -щ и й с я тем, что основная емкостьзакреплена на платформе, отверстиявыполнены в днище основной емкостии перекрыты мембранами, разрушаемыми при взаимодействии их с наконечниками, дополнительная емкость установлена на основании, а наконечники закреплены на днище дополнительной емкости, при этом внутренний диаметрдополнительной емкости равен наружному диаметру основной емкости,6. Стенд по п.1, о т л и ч а ю - щ и й с я тем, что основная емкость установлена на основании, наконечники закреплены на ее днище, дополнительная емкость установлена на платформе, а отверстия выполнены в днище дополнительной емкости, при этом внутренний диаметр основной емкости равен наружному диаметру дополнительной емкости.7. Стенд по пп,1-4 о т л и ч а ющ и й с я тем, что полый цилиндр сообщен с атмосферой посредством, установленного на боковой стенке регулируемого дросселя.1350517 Составитель В,ФиногеноТехред Л.Олийнык тор С,Патрушева орректор С,ШекмарЗакаэ 5277 Подтлсное СР Проиэводстц олиграФическо едприн тп е, г, Ужгород, ул, Проектная ВНИИПИ по 113035, ИТираж 776Государственноелам изобретеянхвау Ъ, Ра 5 го коюлета Сй и открытийскав наб, Д
