Цифровой согласованный фильтрli •sfrij. -л, -• i f. gt; amp; , . j л1v f-jc; -; , . i ih; . cimtiw1. t” -лitf. jiwii av i j. i, . j «i; • ••.; r. -i:

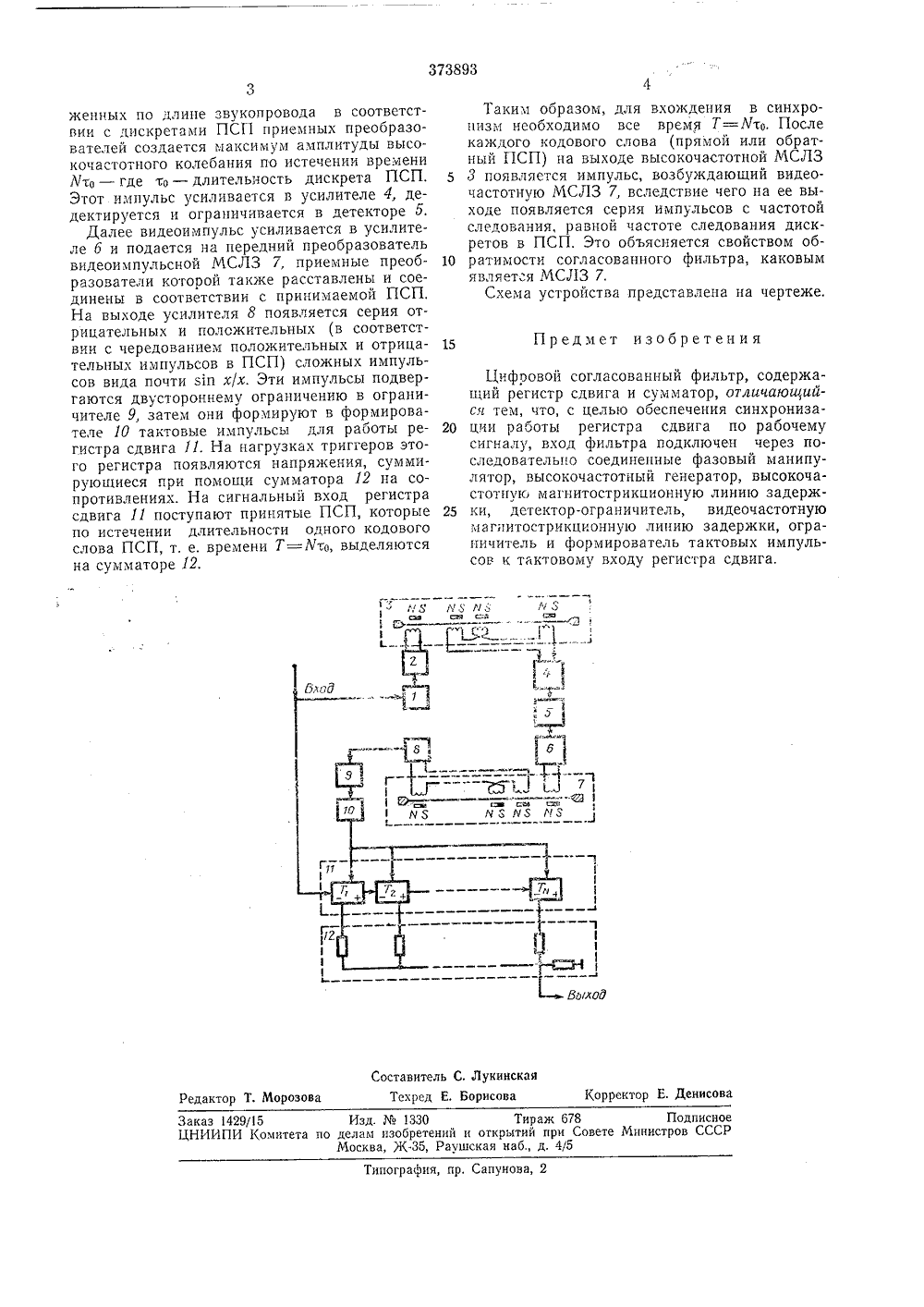

373893 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 05.Ю.1971 ( 1642655/26-9)с присоединением заявкиПриоритетОпубликовано 12.Н 1.1973. Бюллетень14Дата опубликования описания 21 Х.1973 М. Кл. Н 04 Ь 15/00 Комитет по делам иасбрстеиий и открытий при Совете Министров СССР. хаторизобретения В, Е, Быков Заявитель ЦИФРОВОЙ СОГЛАСОВАННЫЙ ФИЛЬТР 1Изобрете ие относится к технике оптимального приема сигналов и может быть использовано в радиолиниях, в частности на приемной стороне в качестве дискретного согласованного фильтра, предназначенного для выделения кодовых слов в виде псевдослучайных последовательностей (ПСП).Известны цифровые согласованные фильтры, содержащие регистр сдвига и сумматор.Однако известные фильтры не обеспечивают синхронизацию работы регистра сдвига по рабочему сигналу.С целью обеспечения синхронизации работы регистра сдвига по рабочему сигналу вход предлагаемого фильтра подключен через последовательно соединенные фазовый манипулятор, высокочастотный генератор, высокочастотную магнитострикционную линию задержки, детектор-ограничитель, видеочастотную магнитострикционную линию задержки, ограничитель и формирователь тактовых импульсов к тактовому входу регистра сдвига.Цифровой согласованный фильтр состоит из фазового манипулятора 1, высокочастотного генератора 2, высокочастотной многоотводной магнитострикцион ной линии задержки (МСЛЗ) 3, при этом общий вход фильтра подключен через фазовый манипулятор 1 и высокочастотный генератор 2 ко входу высокочастотной МСЛЗ 3, имеющей количество приемных преобразователей, равное количеству дискретов в ПСП. Выход МСЛЗ 3 через усилитель 4, детектор-ограничитель 5 и усилитель 6 подключен ко входу видеочастотной 5 МСЛЗ 7, которая имеет столько же приемных преобразователей сколько МСЛЗ 3. Выход МСЛЗ 7 подключен через усилитель 8, огоаничитель 9 и формирователь 10 тактовых импульсов к тактовому входу регистра сдвига 10 11, выходы триггеров которого подключены ксумматору 12 на сопротивлениях.Элементы 1 - 10 образуют дополнительныйканал формирования тактовых импульсов, при этом вход высокофазного манипулятора 15 1 соединен с сигнальным входом регистрасдвига 11, Выход сумматора 12 на сопротивлениях является общим выходом предлагаемого устройства.Предлагаемое устройство работает следу ющим образом.Сигнал в виде потенциальных ПСП поступает на вход, при этом при помощи высокофазного манипулятора 1 осуществляется фазовая манипуляция высокочастотных колеба ний, генерируемых высокочастотным генератором 2, с выхода которого фазоманипулированные по закону ПСП высокочастотные колесаппя поступают на передающий преобразователь высокочастотной МСЛЗ 3. На выхо де последовательно соединенных и располоЗаказ 1429/15 Изд1330 Тираж 678 Подписи ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Ж, Раушская наб д, 4(5Типография, пр. Сапунова, 2 женных по длине звукопровода в соответствии с дискретами ПСП приемных преобразователей создается максимум амплитуды высокочастотного колебания по истечении времени Мто - где то - длительность дискрета ПСП. Этот импульс усиливается в усилителе 4, дедектируется и ограничивается в детекторе 5.Далее видеоимпульс усиливается в усилителе 6 и подается на передний преобразователь видеоимпульсной МСЛЗ 7, приемные преобразователи которой также расставлены и соединены в соответствии с принимаемой ПСП, На выходе усилителя 8 появляется серия отрицательных и положительных (в соответствии с чередованием положительных и отрицательных импульсов в ПСП) сложных импульсов вида почти з 1 п х/х. Эти импульсы подвергаются двустороннему ограничению в ограничителе 9, затем они формируют в формирователе 10 тактовые импульсы для работы регистра сдвига 11, На нагрузках триггеров этого регистра появляются напряжения, суммирующиеся при помощи сумматора 12 на сопротивлениях. На сигнальный вход регистра сдвига 11 поступают принятые ПСП, которые по истечении длительности одного кодового слова ПСП, т, е. времени Т=Ито, выделяются на сумматоре 2. Таким ооразом, для вхождения в синхронизм необходимо все время Т=Нто, После каждого кодового слова (прямой или обратный ПСП) на выходе высокочастотной МСЛЗ 5 3 появляется импульс, возбуждающий видеочастотную МСЛЗ 7, вследствие чего на ее выходе появляется серия импульсов с частотой следования, равной частоте следования дискретов в ПСП, Это объясняется свойством об ратимости согласованного фильтра, каковымявляется МСЛЗ 7.Схема устройства представлена на чертеже. 15 Предмет изобретения Цифровой согласованный фильтр, содержащий регистр сдвига и сумматор, отличаюиийся тем, что, с целью обеспечения синхрониза ции работы регистра сдвига по рабочемусигналу, вход фильтра подключен через последовательно соединенные фазовый манипулятор, высокочастотный генератор, высокочастотную магнитострикционную линию задерж ки, детектор-ограничитель, видеочастотнуюмагнитострикционную линию задержки, ограничитель и формирователь тактовых импульсов к тактовому входу регистра сдвига.
