Способ получения фосфорсодержащих полиэфиров

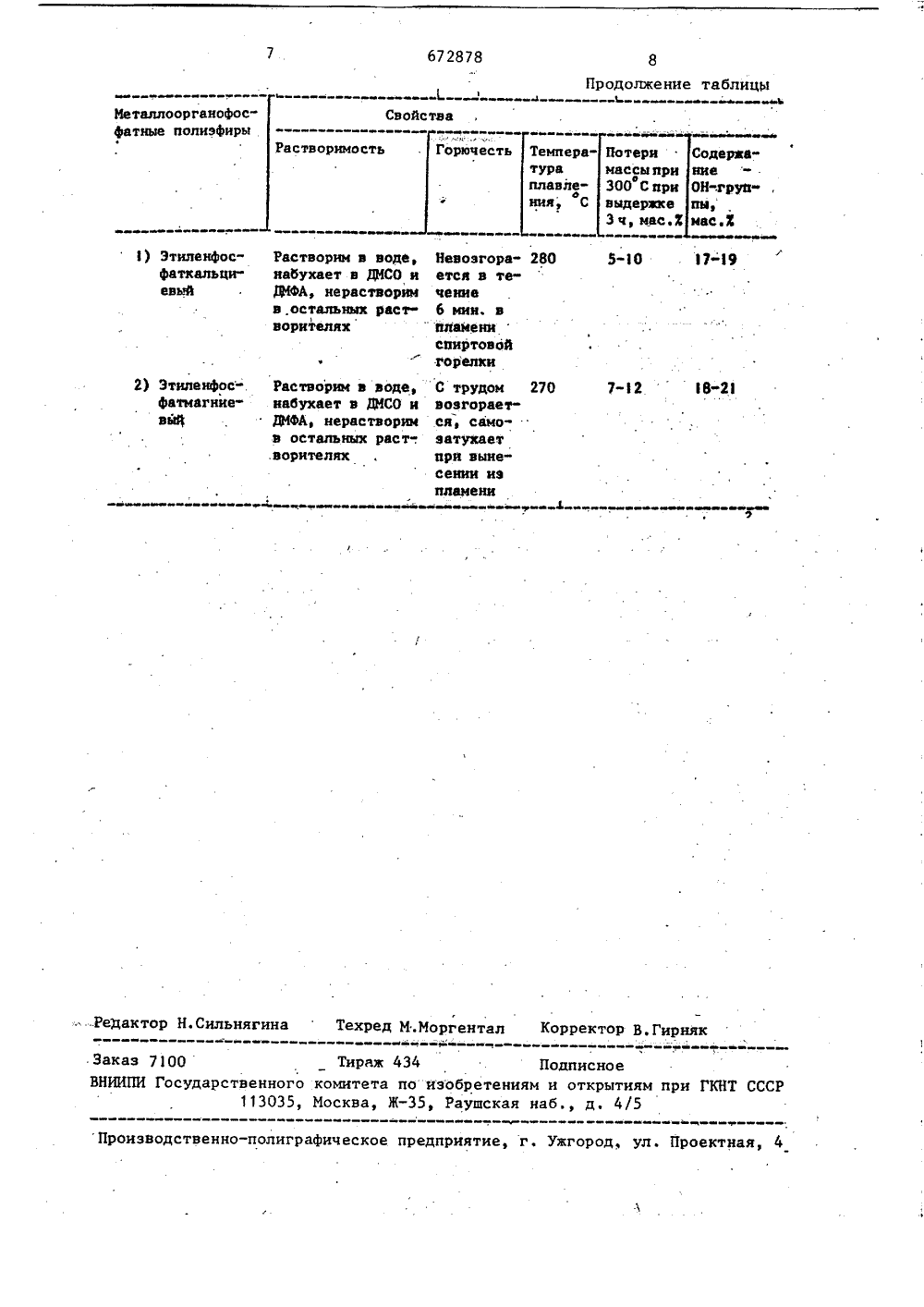

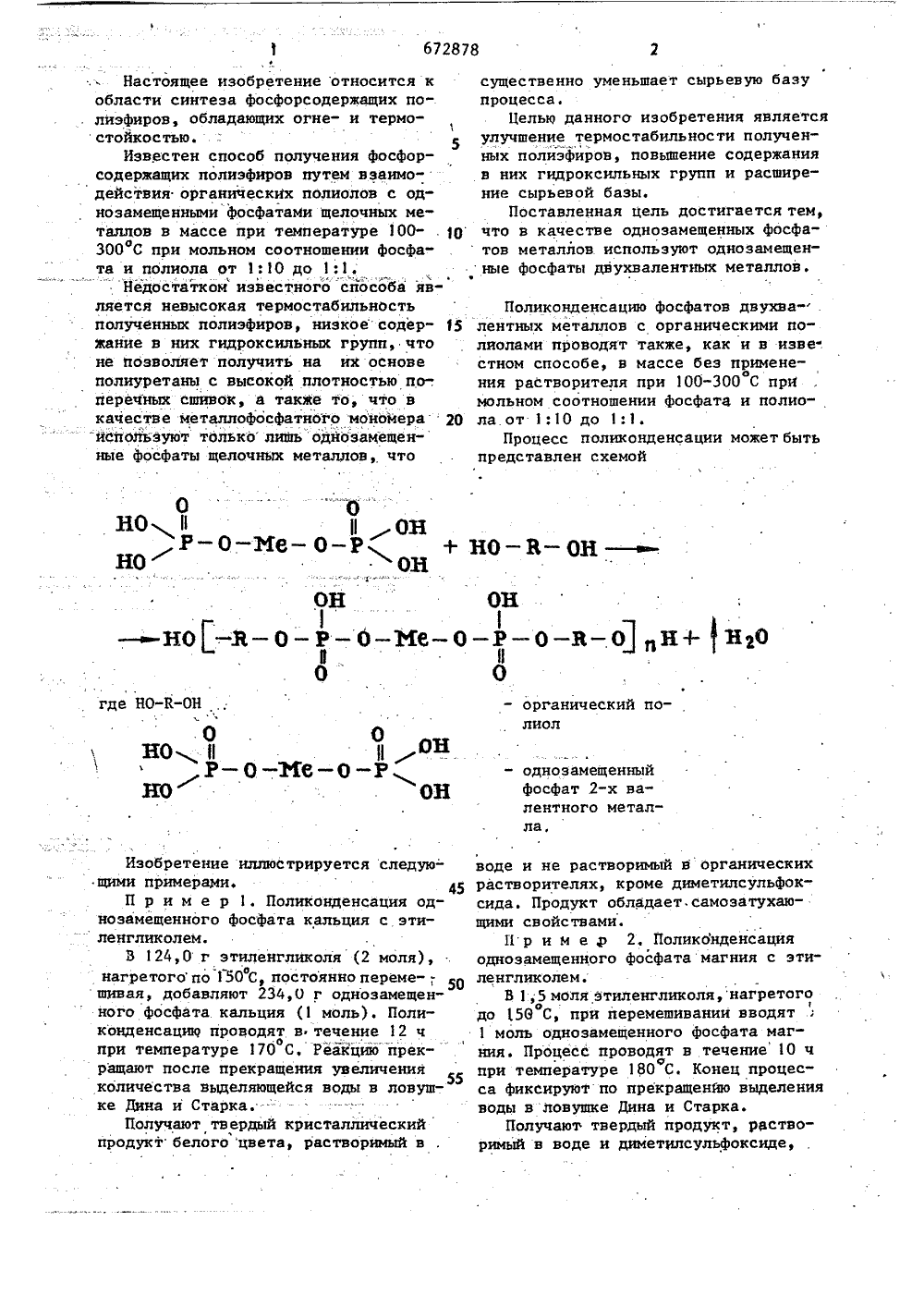

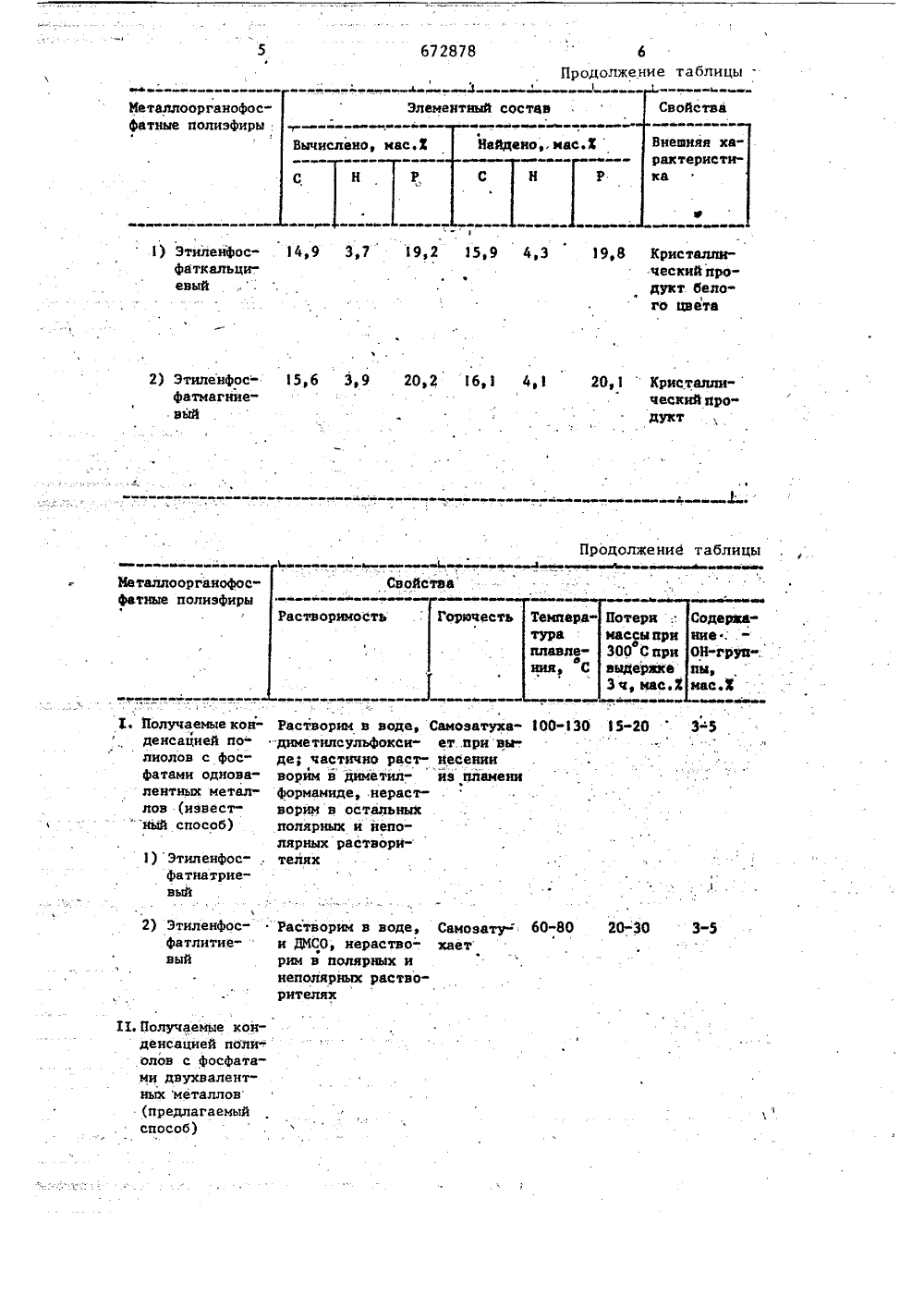

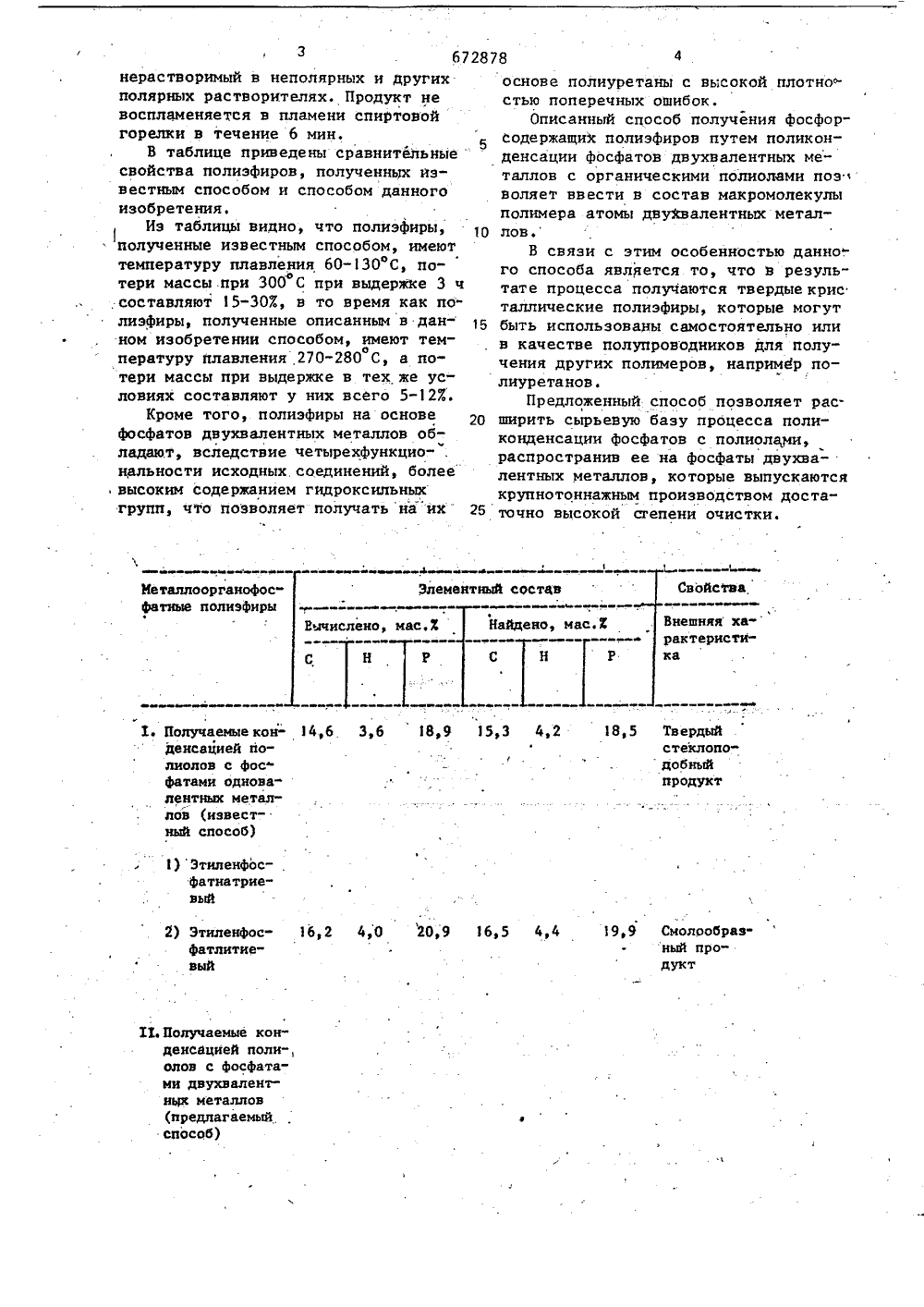

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 67287 09) 0 4 С 08 С 79/О ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР М ОПЙСАНИЕ ИЗОБРЕТЕНИЯ(71) Казанский инженый институт(54) (57) СПОСОБ ПОЛУЧЕНИЯ ФОСФОРСОДЕРЖАЩИХ ПОЛИЭФИРОВ путем взатщодей-ствия органических полиолов с однозамещенйыми фосфатами металлов, о т "л и ч а ю щ и й с я тем, что, сцелью улучшения термостабильности по-лученных полиэфиров, повышения содержания в них гидроксильййх "групп ирасширения сырьевой базы, в качествеоднозамещенных фосфатов металлов используют однозамещенные фосфаты двухвалентных металлов.78 Ю аЮ е еееевювеевееВ Ююю СВОйстза Элементный состав Иеталлоорганофос"фатные полнэфиры Найдено, мас.й Внешняя ха" рактернстн- ка Вычислено, мас,% С Н Р 8, 5 Тв ердыйстеклоподобныйпродукт,9 Смолообраэ ный про 2 4,0 20 6,5 4,4 2) Этнленфос фатлнтне" вый д И. Получаемые конденсацией поли" олов с фосфатамн двухвалентньр металлов (предлагаемый способ) з6728 нерастворимый в неполярных и других полярных растворителях. Продукт не воспламеняется в пламени спиртовой горелки в течение 6 мин.5В таблице приведены сравнительные свойства полиэфиров, полученных известным способом и способом данного изобретения.Иэ таблицы видно, что полиэфиры, полученные известным способом, имеют температуру плавления 60-130 С, потери массы при 300 С при выдержке 3 ч составляют 15-30%, в то время как по" лиэфиры, полученные описанным в дан- ном изобретении способом, имеют темо пературу плавления,270-280 С, а потери массы при выдержке в тех же условиях составляют у них всего 5-12%.Кроме того, полиэфиры на основе фосфатов двухвалентных металлов обладают, вследствие четырехфункцио" . вольности исходных соединений, более , высоким содержанием гидроксильных групп, что позволяет получать на их2 Б основе полиуретаны с высокой плотно" стью поперечных ошибок.Описанный способ получения ФосфорсодержащиХ полиэфиров путем поликонденсации фосфатов двухвалентных металлов с органическими полиолами позволяет ввести в состав макромолекулы полимера атомы двухвалентных металлов.В связи с этим особенностью данно-. го способа является то, что в результате процесса получаются твердые крис таллические полиэфиры, которые могут быть использованы самостоятельно или в качестве полупроводников для получения других полимеров, например полиуретанов.Предложенный способ позволяет расширить сырьевую базу процесса поли- конденсации Фосфатов с полиолами, распространив ее на фосфаты двухвалентных металлов, которые выпускаются крупнотоннажным производством достаточно высокой степени очистки.5 672878 Продолжение таблицыеюетеЬ еаюе Свойства Элементный состав Вычислено, масел Найдено мвс. Й вешняя хаактеристиа Т Н 19,2 15,9 4,3,9 3 1) Этиленфос" фаткальци- евый 2) Этиленфос" 15,6 3,9 фвтмагние" вый 0,2 16,1 Продолиеииб таблицы войств одерзание; .- Н-груа-. Горюя ес тъ аплавл с О15-20 Растворим в воде, Самозатухадиметнлсулъфокси- етпри выде; частично раст" несении ворим в диметил- йэ пламени формамиде, нерастворнм в остальныхполярных и неполярных растателях 1) Этиленфо фатнвтри 2) Этнленфо фатлнтие выйРастворим в воде, и ДИСО, нераство- рим в полярных и неполярных раство 60"80 20-3 3 мовату"ет рителя Иеталлооргвнофосфатные полиэфиры Н, Получаемые конденсацией поли+ олов с фосфатами двухввлент" ных металлов (предлагаемый способ) 1 9,8 Кристаллический про дукт бело" го цвета 20,1Кристалли-ческий про"дукт отери массы и 00 Сп валерик672878 Продолжение таблицы вввв Иеталлоорганофосфатные полизфнры СвойстваРастворимость Горючесть мас. Невозгорается в течениеб мин. впламениспиртовойгорелки7-19 Растворим в воде, набухает в ДИСО и ДИФА, нерастворим в.остальнык раст- ворителях Этнленфосфаткальциевый воде, С трудом 270 ДИСО и воэгораеттворим ся, самораст", эатукаетпри вынесении иэ пламени 8-21 2 2) Этнленфос- фатмагннеТираж 434 рственного комитета поизобретен 113035, Москва, Ж, РаушскаЗаказ 7100 ВНИИПИ Госу Подписно СССР ям при5 м и открьнаб., дул. Проектная, 4 оизводственно-полиграфическое предприятие, г. Ужгоро астворнм в абухает вДИФА, нерас остальных орителяхТемпера- Потери тура массы при плавле С приф ния, С выдержкеЗч, мас.й СодержаниеОН-.груйпые
