Способ коррекции межсимвольной интерференции и устройство для его осуществления

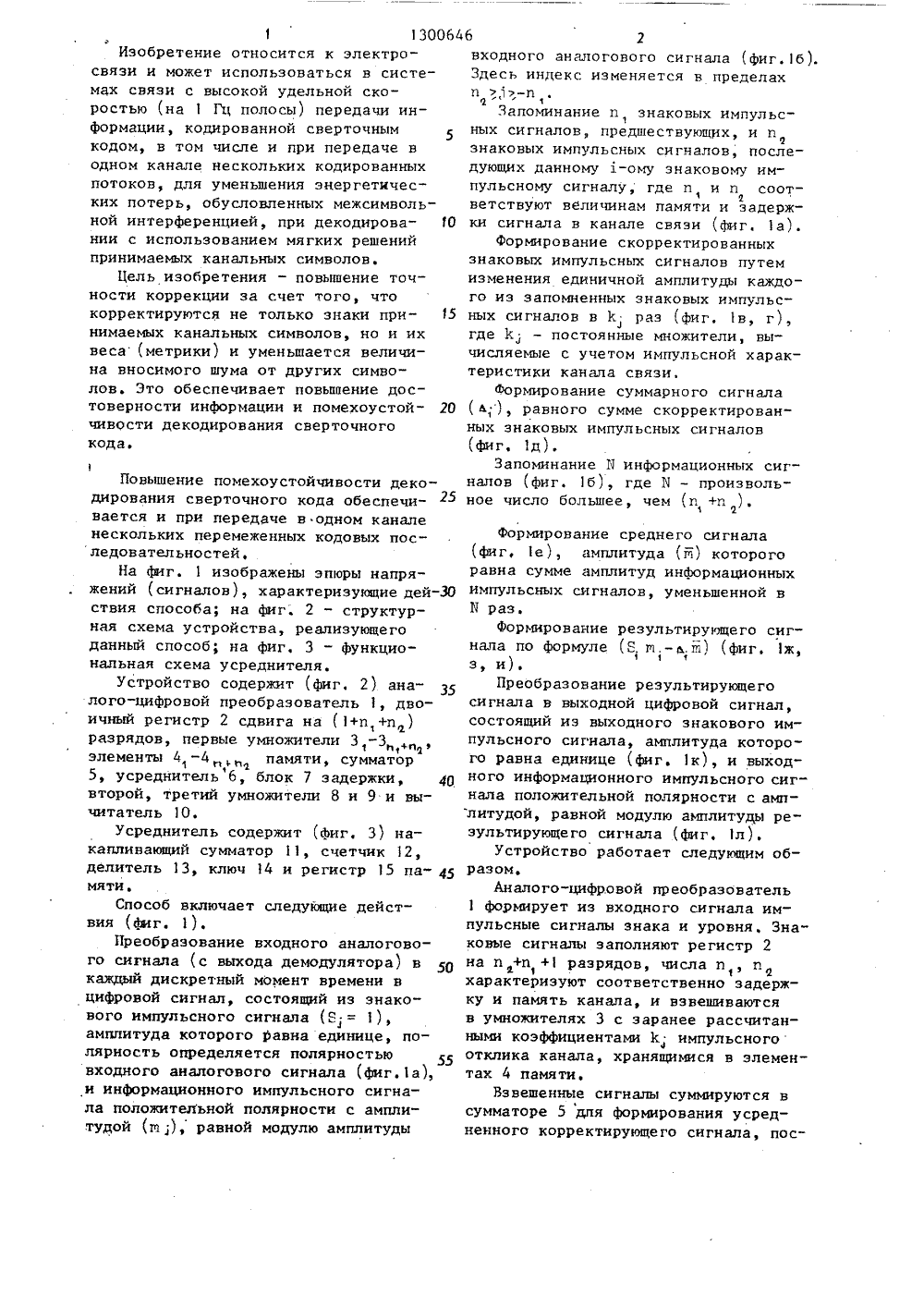

(51) 4 Н ГОСУДАРСТВЕННЫЙ КОМИТЕТ С ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТК РТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ езо вая Н Г кт к ро- зобти(56) Витерби А. Д. и Омура Дж, КПринципы цифровой связи и кодирния. М.: Радио и связь, 1982, с277, рис, 4.22-4.23,Спилкер Дж. Цифровая спутниксвязь. М.: Связь, 199, с. 385,рис. 13.20.(54) СПОСОБ КОРРЕКЦИИ МЕЖСИМВОЛИНТЕРФЕРЕНЦИИ И УСТРОИСТВО ДЛЯОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к элросвязи и может использоватьсятемах связи с высокой удельнойростью передачи информации, кодванной сверточным кодом. Цельюретения является повьппение точи информации. Способ заключается в преобразовании входного аналогового сигнала в каждый дискретный момент времени в знаковый (Р.ф 1) и информа 3ционный (п ) импульсные сигналы, формировании скорректированных знаковых импульсных сигналов с учетом импульсной характеристики канала, формировании из скорректированных сигналов суммарного сигнала ( д;), формировании из информационных импульсных сигналов среднего сигнала (и) и формировании результирующего импульсного сигнала по формуле (Р. и - д.)п). Уст 1 1ройство, реализующее данный способ, содержит аналого-цифровой преобразователь 1, регистр 2, умножитель 3, 8, 9, элементы 4 памяти, сумматор 5, усреднитель 6, блок 7 задержки и вычитатель 10. Усреднитель содержит сумматор, счетчик, делитель, ключ и регистр. 1 э.п. ф-лы, 3 ил.130064Изобретение относится к электросвязи и может использоваться в системах связи с высокой удельной скоростью (на 1 Гц полосы) передачи информации, кодированной сверточным кодом, в том числе и при передаче в одном канале нескольких кодированных потоков, для уменьшения энергетических потерь, обусловленных межсимвольной интерференцией, при декодирова нии с использованием мягких решений принимаемых канальных символов.Цель изобретения - повышение точности коррекции за счет того, что корректируются не только знаки при нимаемых канальных символов, но и их веса (метрики) и уменьшается величи - на вносимого шума от других символов. Это обеспечивает повышение достоверности информации и помехоустой чивости декодирования сверточного кода. Повышение помехоустойчивости декодирования сверточного кода обеспечивается и при передаче в одном каналенескольких перемеженных кодовых последовательностей.На фиг. 1 изображены эпюры напряжений (сигналов), характеризующие дей ствия способа; на фиг. 2 - структурная схема устройства, реализующегоданный способ; на фиг. 3 - функциональная схема усреднителя.Устройство содержит (фиг, 2) аналого-цифровой преобразователь 1, двоичный регистр 2 сдвига на (1+и,+и )разрядов, первые умножители 3,-3 +,ь,+а фэлементы 4-4,памяти, сумматор1 Г,- П5, усреднитель 6, блок 7 задержки 1 4 рвторой, третий умножители 8 и 9 и вычитатель 10.Усреднитель содержит (фиг. 3) накапливающий сумматор 11, счетчик 12,делитель 13, ключ 14 и регистр 15 памяти,Способ включает следующие действия (фиг. 1).Преобразование входного аналогового сигнала (с выхода демодулятоРа) вкаждый дискретный момент времени вцифровой сигнал, состоящий из знакового импульсного сигнала (Е; = 1),амплитуда которого 9 авиа единице, полярность определяется полярностьювходного аналогового сигнала (фиг.1 а),и информационного импульсного сигнала положительной полярности с амплитудой (ш;), равной модулю амплитуды 6 2входного аналогового сигнала (фиг.б). Здесь индекс изменяется в пределах и 1-П;с; 1 фЗапоминание и знаковых импульс 1ных сигналовпредшествующих, и иЯ знаковых импульсных сигналов, последующих данному 1-ому знаковому импульсному сигналу, где п и п соот 1 ветствуют величинам памяти и задержки сигнала в канале связи (фиг. 1 а).Формирование скорректированных знаковых Импульсных сигналов путем изменения единичной амплитуды каждого из запомненных знаковых импульсных сигналов в К раз (фиг. 1 в, г), где К - постоянные множители, вычисляемые с учетом импульсной характеристики канала связи.Формирование суммарного сигнала ( д), равного сумме скорректированных знаковых импульсных сигналов (фиг. д) .Запоминание Б информационных сигналов (фиг. 16), где И - произвольное число большее, чем (п +и ),2 Формирование среднего сигнала (фиг, 1 е ), амплитуда (Е) которого равна сумме амплитуд информационных импульсных сигналов, уменьшенной в Б раз.Формирование результирующего сигнала по формуле (Я,и. - д.й) (фиг, 1 ж, з, и).Преобразование результирующего сигнала в выходной цифровой сигнал, состоящий из выходного знакового импульсного сигнала, амплитуда которого равна единице (фиг. 1 к), и выходного информационного импульсного сигнала положительной полярности с амплитудой, равной модулю амплитуды результирующего сигнала (фиг, л).Устройство работает следующим образом.Аналого-цифровой преобразователь 1 формирует из входного сигнала импульсные сигналы знака и уровня, Знаковые сигналы заполняют регистр 2 на п +и +1 разрядов, числа и , ий 1 99 д характеризуют соответственно задержку и память канала, и взвешиваются в умножителях 3 с заранее рассчитанными коэффициентами Е импульсного отклика канала, хранящимися в элементах 4 памяти.Взвешенные сигналы суммируются в сумматоре 5 дпя формирования усредненного корректирующего сигнала, пос46 4 Предложенный способ коррекции межсимвольной интерференции для светоч- ного кода и устройство для его осуществления обеспечивают повышение точ ности коррекции информации в мягких решениях (метриках) символов сверточного кода и тем самым повышение достоверности декодирования сверточногокода. 45 3 1 ЗОО 6кольку взвешиваются и суммируютсясигналы, соседние с тем, относительно которого в данный момент принимается решение,Корректирующий сигнал с выходасумматора 5 нормируется в умножите -ле 9 усредненным сигналом модуля свыхода усреднителя 6.Сигнал модуля с выхода преобразователя 1 после задержки в блоке 7 1 О(необходимой для компенсации временизадержки сигнала знака в регистре 2)и изменения его полярности в умножи -теле 8 (в случае отрицательного знакового импульса соответствующего данному модулю) корректируется в вычитателе 1 О корректирующим сигналом свыхода умножителя 9.Сигналы знака и модуля с выходавычитателя 10 являются выходными сигналами устройства (выходными сигналами декодера).Усреднитель 6 (фиг. 3) работаетследующим образом,На вход усреднителя 6 поступает 25последовательность цифровых сигналов,представляющих модуль принятых символов (фиг. 1 б). Накапливающий сумматор 11 суммирует амплитуды символов. Накопленная сумма нормируется в 30делителе 13 относительно числа суммирований, формируемым в счетчике 12(фиг. 1 е). Счетчик 12 также формирует импульс отсчета, открывающий ключ14 на входе регистра 15.35 формула изобретения 1. Способ коррекции межсимвольной интерференции, заключающийся в том, что из входного аналогового сигнала формируют в каждый тактовый интервал времени знаковый импульсный сигнал (Я. =+1), амплитуда которого равна эа 1ранее заданной фиксированной величине, полярность соответствует полярности входного аналогового сигнала, в каждом тактовом интервале времени задерживают и, сформированных знаковых импульсных сигналов, предшествующих, и пзнаковых импульсных сигналов, последующих данному -му знаковому импульсному сигналу, где и и целые числа, характеризующие соответственно память канала связи и задержку сигнала в канале, формируют скорректированные знаковые импульсные сигналы изменением амплитуды каждого из задержанных знаковых импульсных сигналов в К раз, где 1 . - постоянЛные множители, характеризующие импульсную характеристику канала связи, формируют суммарный 1 импульсный сигнал, амплитуда 1 которого равна сумме амплитуд скорректированных знаковых импульсных сигналов, о т л и ч а ю щ и й с я тем, что, с целью повышения точности коррекции, в каждом тактовом интервале времени из входного аналогового сигнала формируют информационный импульсный сигнал положительной полярности с амплитудой ш , равной амплитуде входного аналогового сигнала, формируют, средний сигнал, амплитуда й которого равна сумме амплитуд И информационных импульсных сигналов, уменьшенной в Б раз, где И)п,+п, формируют результирующий импульсный сигнал, амплитуда которого вычисляется по формуле Р.ш - а й.11 2. Устройство для коррекции межсимвольной интерференции, содержащее регистр, первые выходы которого соединены с первыми входами соответствующих первых умножителей, вторые входы которых подключены к выходам соответствующих блоков памяти, выхо. - ды первых умножителей соединены с соответствующими входами сумматора, о т л и ч а ю щ е е с я тем, что, с целью повышения точности устройства, в него введены аналого-цифровой преобразователь, блок задержки, усреднитель, второй, третий умножители и вычитатель, вход аналого-цифрового преобразователя является информационным входом устройства, первый выход анапого-цифрового преобразователя соединен с входом регистра, второй выход соединен непосредственно с информационным входом усреднителя и через блок задержки - с первым входом второго умножителя, второй выход регистра соединен с вторым входом второго умножителя, управляющий вход усреднителя является управляющим вхо1300646 генеаул Составитель М.Техред А.Кравчу енков Редактор И. Сегл Корректор шетни Заказ 160/ 6 Тираж 902ВНИИПИ Государственного комитетапо делам изобретений и открыти 035, Москва, Ж, Раушская наб. Подпис СССРйд. 4 роизводственно-пол ское предприятие, г. Ужгород, ул. Проектная,
