Привод колец прядильной и крутильной машины

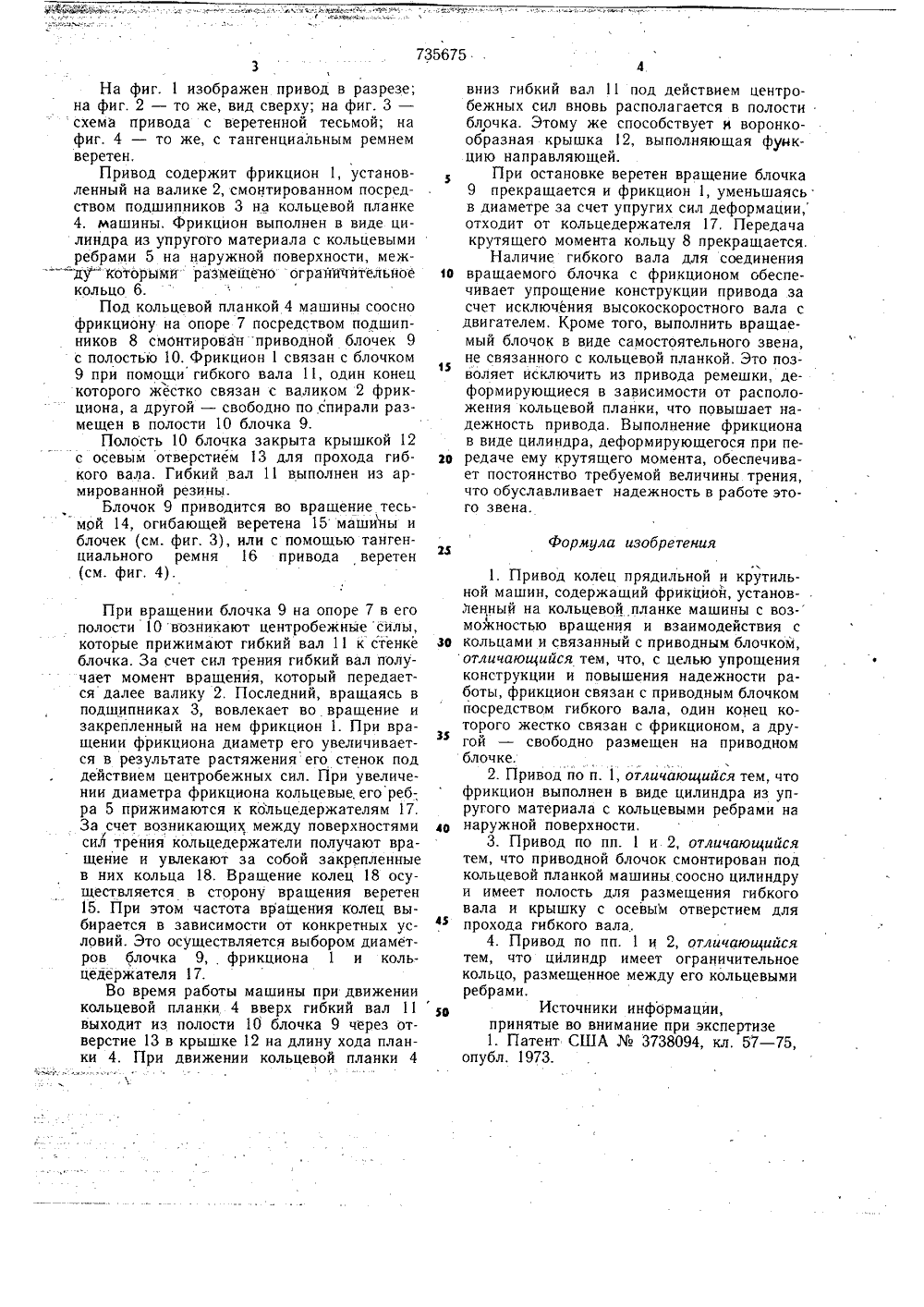

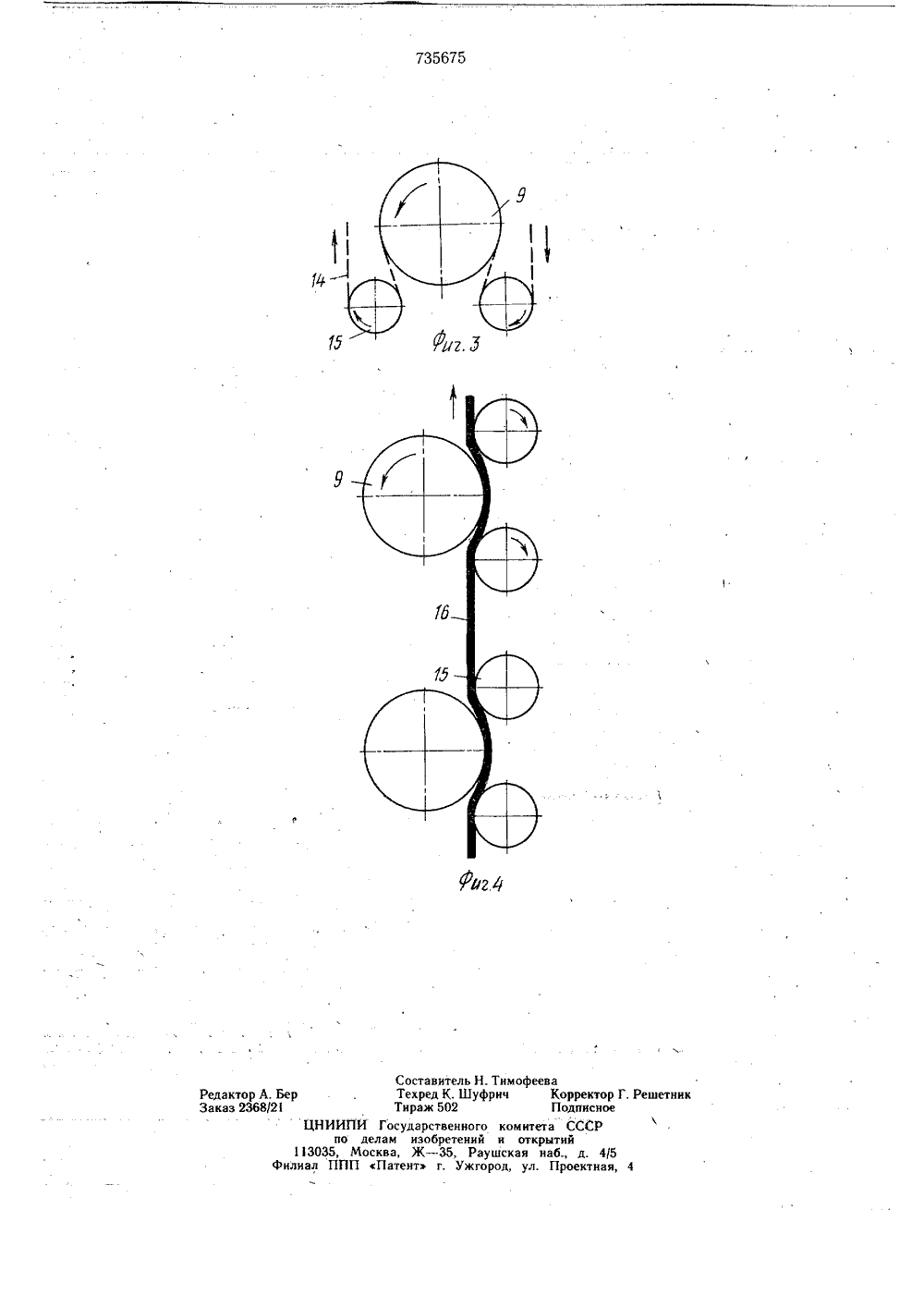

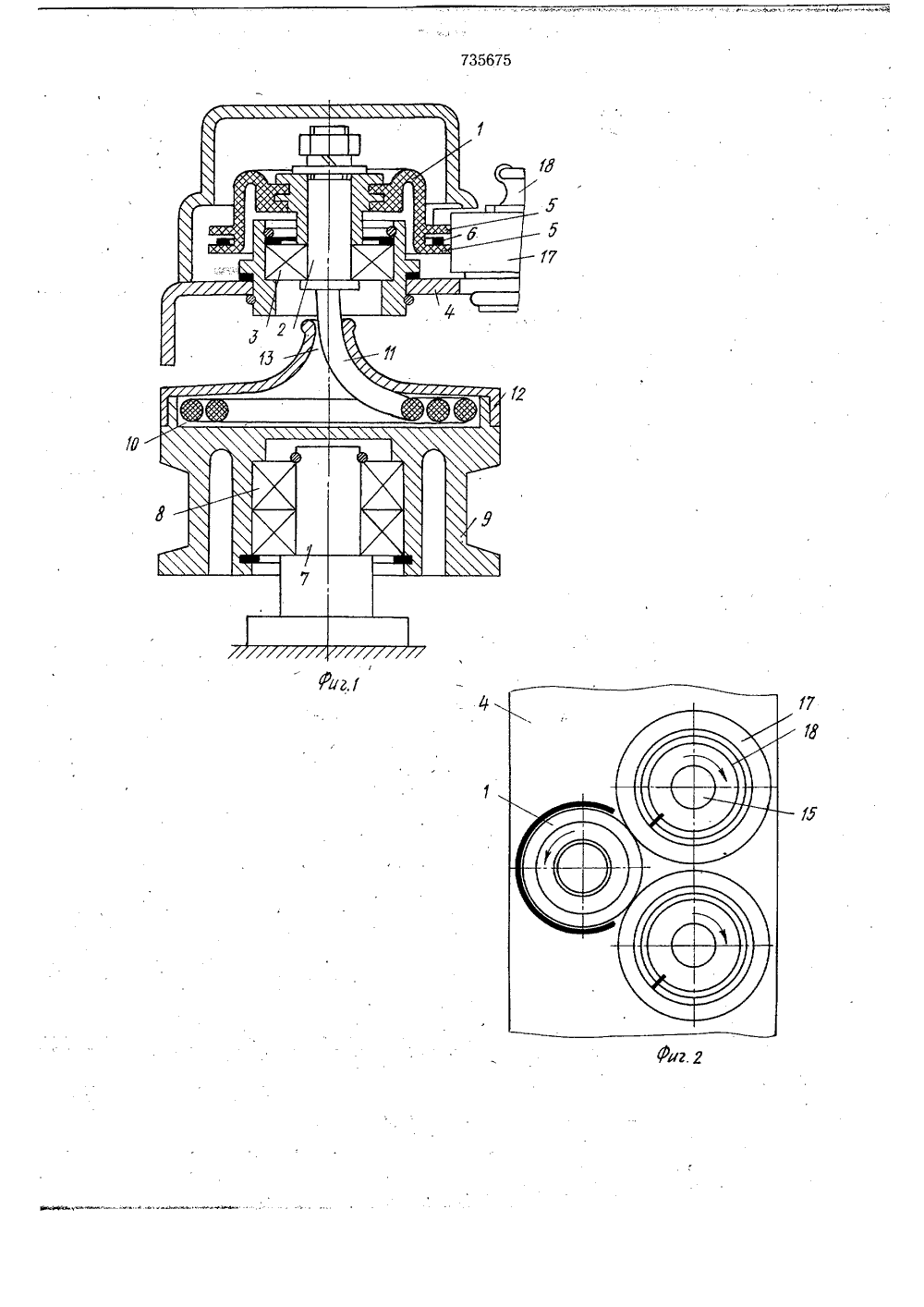

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(53) УДК 677 052 Опубликовано 25.05.80. Бюллетень19Дата опубликования описания 30.05,80 па делам изобретений и открытий(72) Авторы изобретения Узбекское производственное объединение текстильного машиностроения Узбектекстильмаш(54) ПРИВОД КОЛЕЦ ПРЯДИЛЬНОЙ И КРУТИЛЬНОЙ МАШИНИзобретение относится к области текстильного машиностроения, в частности к прядильным, крутильным и подобным машинам с вращающимися кольцами и касается их привода.Известен привод колец прядильной и крутильной машин, содержащий фрикцион, установленный на кольцевой планке машины с возможностью врашения и взаимодействия с кольцами и связанный с приводным блочком. Привод имеет дополнительно размещенный вдоль машины вал с ручьевыми шкивами, связанными растягиваюшими ремешками с блочками на кольцевой планке машины 11.Однако такой привод имеет сложную конструкцию из-за наличия жесткой связи между приводным блочком и фрикционом для привода кольца, расположенных на коль. цевой планке. Это предполагает обязательное использование растягивающихся бесконечных ремешков для передачи крутящего момента, Недостатком привода является так же и то, что во время передачи ремешками энергии врашения через блочок и фрикционк кольцу, натяжное усилие от ремешков (число которых равно числу колец) мешает 2свободному перемещению кольцевой планки, вызывая перекос ее направляюших. Кроме того, устанавливаемые на кольцевой планке приводные блочки с фрикционами, осушествляя вертикальное перемещение вдоль бобины, увлекают за собой и передаюшие им вращение ремешки, что вызывает их непрерывное растягивание и сокращение по длине и снижает надежность работы.Целью изобретения является упрощениеконструкции и повышение надежности рабо О ты.Это достигается тем, что фрикцион связан с приводным блочком при помощи гибкого вала, один конец которого жестко связан с фрикционом, а другой - свободно размещен на приводном блочке.При этом фрикцион выполнен в видецилиндра из упругого материала с кольцевыми ребрами на наружной поверхности, а приводной блочек смонтирован под кольцевой планкой машины соосно цилиндру и 20 имеет полость для размещения гибкого вала и крышку с осевым отверстием для прохода гибкого вала. Кроме того, цилиндр имеет ограничительное кольцо, размещенное между его кольцевыми ребрами.На фиг. 1 изображен привод в разрезе;на фиг. 2 - то же, вид сверху; на фиг. 3 -схема привода с веретенной тесьмой; нафиг. 4 - то же, с тангенциальным ремнем веретен,Привод содержит фрикцион 1, установленный на валике 2, смонтированном посредством подшипников 3 на кольцевой планке 4. машины. Фрикцион выполнен в виде цилиндра из упругого материала с кольцевыми ребрами 5 на наружной поверхности, меж -"д Которыми" размещено ограййчительноекольцо 6.Под кольцевой планкой 4 машины сооснофрикциону на опоре 7 посредством подшипников 8 смонтирован приводной блочек 9 с полостью 10. Фрикцион 1 связан с блочком 9 при помощи гибкого вала 11, один конец которого жестко связан с валиком 2 фрикциона, а другой - свободно по спирали размещен в полости 10 блочка 9.Полость 10 блочка закрыта крышкой 12с осевым отверстием 13 для прохода гибкого вала. Гибкий вал 11 выполнен из армированной резины.Блочок 9 приводится во вращение тесьмой 14, огибающей веретена 15 машины и блочек (см. фиг. 3), или с помощью тангенциального ремня 16 привода веретен (см. фиг. 4). При вращении блочка 9 на опоре 7 в его полости 10 возникают центробежные силы, которые прижимают гибкий вал 11 к стенке блочка. За счет сил трения гибкий вал получает момент вращения, который передаетсядалее валику 2, Последний, вращаясь в подшипниках 3, вовлекает во вращение и закрепленный на нем фрикцион 1. При вращении фрикциона диаметр его увеличивается в результате растяжения его стенок под действием центробежных сил. При увеличении диаметра фрикциона кольцевые, его ребра 5 прижимаются к кольцедержателям 17, За счет возникающих между поверхностями/сил трения кольцедержатели получают вращение и увлекают за собой закрепленные в них кольца 18. Вращение колец 18 осуществляется в сторону вращения веретен 15. При этом частота вращения колец выбирается в зависимости от конкретных условий. Это осуществляется выбором диаметров блочка 9, фрикциона 1 и кольцедержателя 17.Во время работы машины при движении кольцевой планки 4 вверх гибкий вал 11 выходит из полости 10 блочка 9 через отверстие 13 в крышке 12 на длину хода планки 4. При движении кольцевой планки 4вниз гибкий вал 11 под действием центробежных сил вновь располагается в полости блочка. Этому же способствует и воронкообразная крышка 12, выполняющая функцию направляющей.При остановке веретен вращение блочка 9 прекращается и фрикцион 1, уменьшаясь в диаметре за счет упругих сил деформации, отходит от кольцедержателя 17, Передача крутящего момента кольцу 8 прекращается.Наличие гибкого вала для соединения вращаемого блочка с фрикционом обеспечивает упрощение конструкции привода за счет исключения высокоскоростного вала с двигателем, Кроме того, выполнить вращаемый блочок в виде самостоятельного звена, не связанного с кольцевой планкой. Это позволяет исключить из привода ремешки, деформирующиеся в зависимости от расположения кольцевой планки, что повышает надежность привода. Выполнение фрикциона в виде цилиндра, деформирующегося при передаче ему крутящего момента, обеспечивает постоянство требуемой величины трения, что обуславливает надежность в работе этого звена. 1 О 15 зю Формула изобретения 1. Привод колец прядильной и крутильной машин, содержащий фрикциой, установ- .ленный на кольцевой планке машины с воз-можностью вращения и взаимодействия сзф кольцами и связанный с приводным блочком,отличающийся тем, что, с целью упрощенияконструкции и повышения надежности работы, фрикцион связан с приводным блочкомпосредством гибкого вала, один конец которого жестко связан с фрикционом, а друзгои - свободно размещен на приводномблочке.2. Привод по п. 1, отличающийся тем, чтофрикцион выполнен в виде цилиндра из упругого материала с кольцевыми ребрами нанаружной поверхности.3. Привод по пп. 1 и 2, отличающийсятем, что приводной блочок смонтирован подкольцевой планкой машины соосно цилиндруи имеет полость для размещения гибкоговала и крышку с осевым отверстием для4 прохода гибкого вала.4. Привод по пп. 1 и 2, отличающийсятем, что цилиндр имеет ограничительноекольцо, размещенное между его кольцевымиребрами.6 Источники информации,принятые во внимание при экспертизе1. Патент США3738094, кл, 57 - 75,опубл. 1973.735675 2,5 Составитель Н. Ти Техред К. Шуфри Тираж 502 Государственного к ам изобретений н ва, Ж - 35, Рауш П атент г. Уж горо о ее ешетни ЦНИИПИ по дел 113035, Мос Филиал ПППРедактор А. БерЗаказ 2368/21 ом нтетоткр ская н д, ул. Корректор ГПодписноеСССРтийб., д. 4/5Проектная,
