Визир к геодезическим, навигационным и т. п. угломерным инструментам
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 64691
Автор: Каврайский
Текст

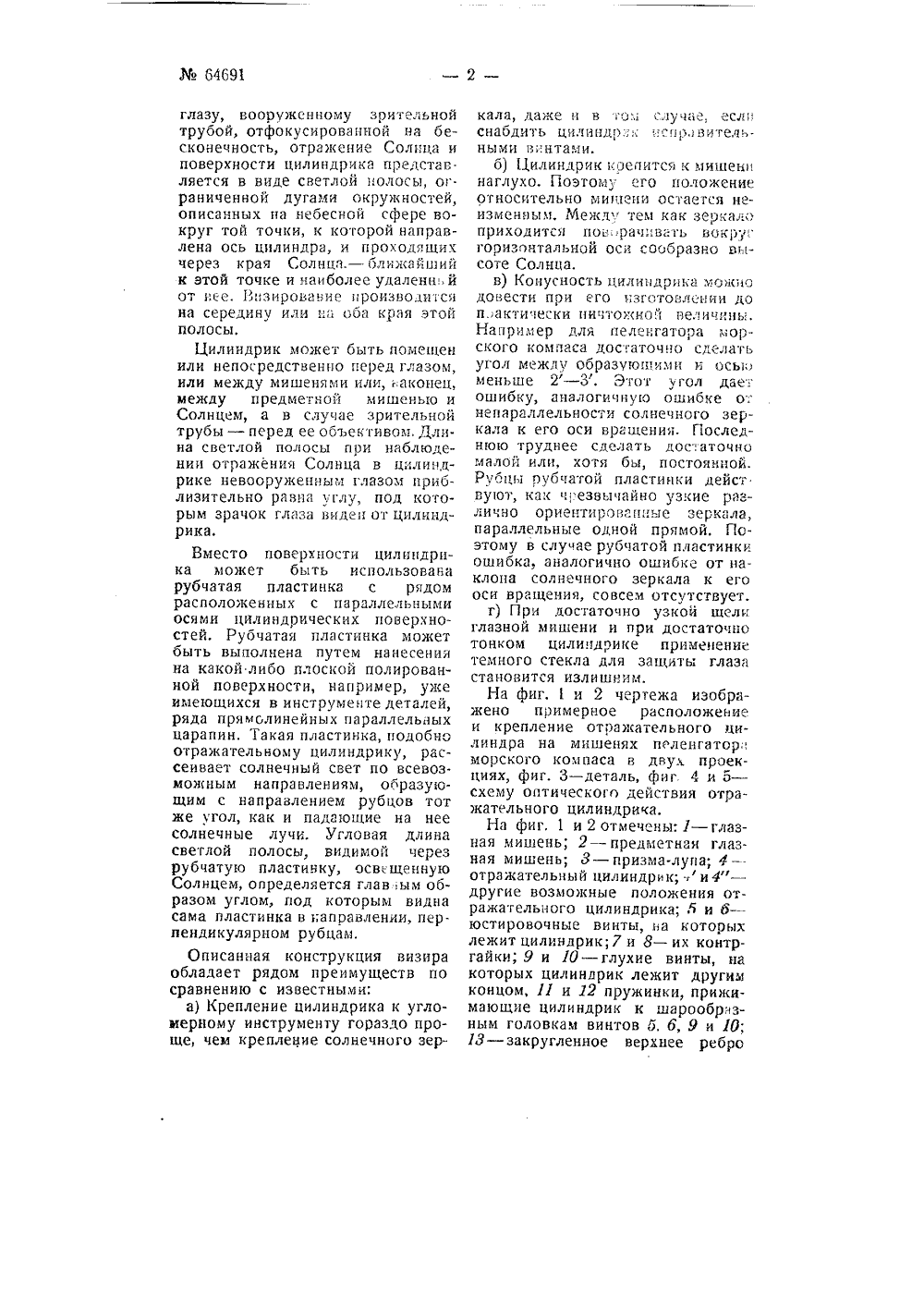

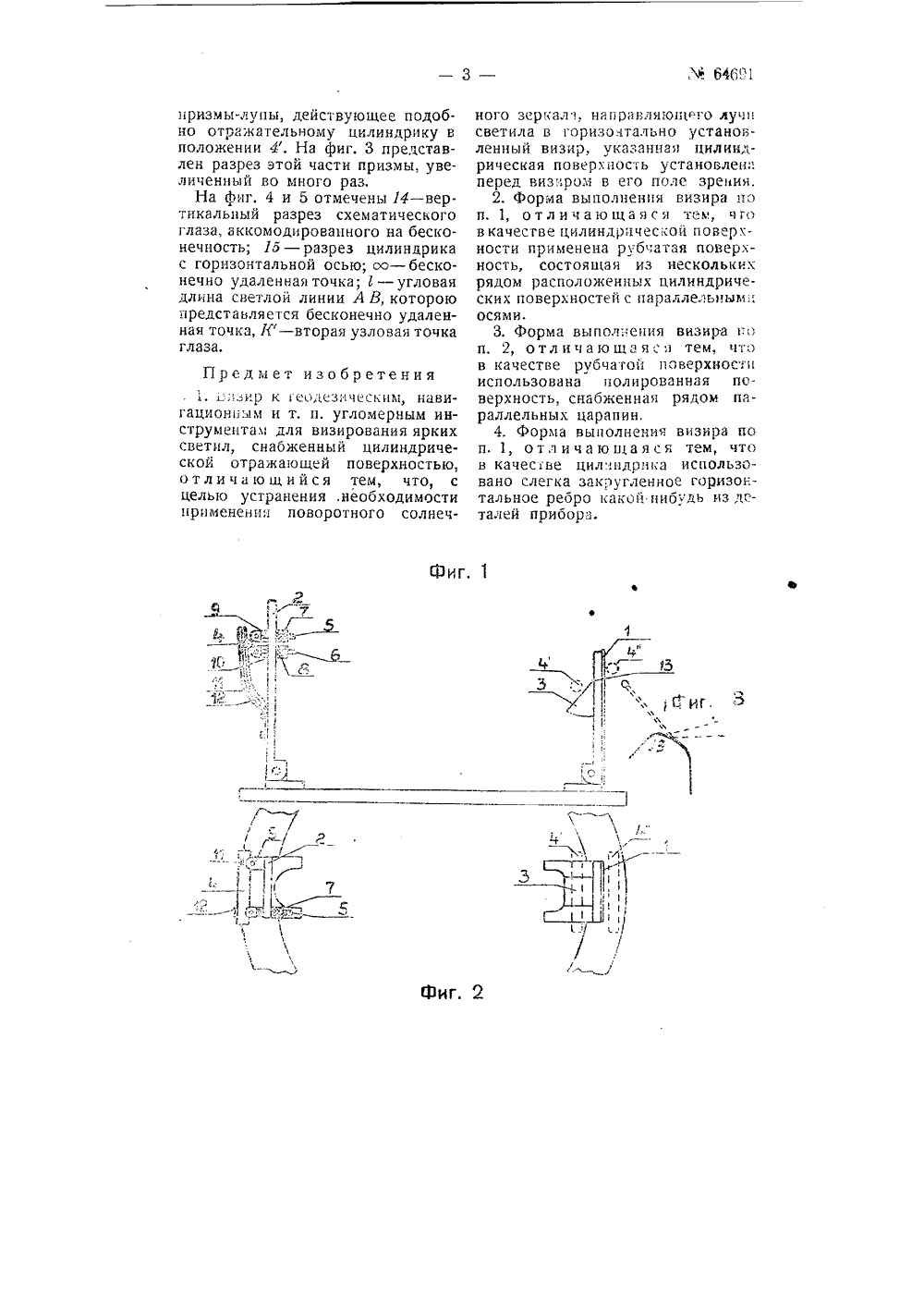

. Кавун.ский авигационны.;1 и т.нструмента;л У"ДОМР Заявлено 10 сентября 1940 гола в Н;З.Ч о ва Б 43 ГО (33191- Опубликовано 31 икая 1945 гс-. ккомо ь, или 1" Э Й ГСОДСдИЧЕСЕИЬ 3 Геодезические, навигационные и иные угломерные инструменты, снабженные днонтрами или мишенями, позволяюнепосредственно визировать Солнце лишь на небольшой угловой высоте. Иногда это отно ится и к угломерным инструментам со зрительныии трубами. Таковы например, нивелиры с горизонтальным кругом или с буссолью и оптические пеленгаторы.,Цля визирования такими приборами Солнца на значительных высотах иногда, например, в пеленгаторах морских компасов, применяют солнечное зеркало, поворотное вокруг оси, параллельной плоскости зеркала и перпендикулярное коллимационной плоскости приоора,Предметом изобретения является визир для той же цели, легко пристраиваемый ко всякому угломерному инструменту, в поле зрения которого установлена цилиндрическая поверхность, отражающая входящие в визир лучи Солнца, Луны и т. д. Эту поверхность можно также выполнить в виде рубчатой поверхности, состоящей из нескольких рядом расположенных цилиндрических поверхностей с параллельным:". осями, Б качестве такой руочатой поверхности может быть использована полированная поверхность, сна оженная рядом параллельных царапин. Кроме того, вообще, в качестве отражающей цилиндрической поверхности визира возможно использова ь слегка закругленное горизонтальное ребро какой. нибудь из деталей прибора.В качестве отражательной цилиндрической поверхности может быть использована поверхность цилиндра. Рабочую поверхность цилиндра полируют и помещают гделибо между глазом наблюдателя и Солнцем, укрепив так, что его образующая располагается перпендикулярно к коллимационной плоскости инструмента, Цилиндрик может оыть сделан из прозрачного или непрозрачного стекла, из пластмассы или из металла. В частности, таким цилиндриком может служить даже блестягцая проволока и, что всего проще; - верхний край призмы лупы пеленгатора, закругленный и отполированный в виде части (хотя бы 1(8) цилиндра оцень малого диаметра.Невооруженному глазу, а дированному на бесконечностглазу, вооруженному зоительной трубой, отфокусировянной на бесконечность, отра)кение Солнца и поверхности цилиндрика представ. ляется в виде светлой полосы, ограниченной дугами окружностей, описанных на небесной сфере вокруг той точки, к которой напрявленя ось цилиндра, и проходящих через края Солнца, - ближайший к этой точке и наиболее удаленн й От иее. ВЗировяние роизволитс 5 на середину или ня ооя края этой полосы,Цилиндрик может быть помещен или непо; редственно перед глазом, или между мишенями или, аконец, между предметной мишенью и Солнцем, а в случае зрительной трубы - перед ее объективом, Длина светлой полосы при наблюдении отражения Солнца в цилиндрике невооруженным глазом приблизительно равна углу, под которым зрачок глаза виден от цилиндрика.Вместо поверхности цилиндрика может быть использована рубчатая пластинка с рядом расположенных с параллельными осями цилиндрических поверхностей, Рубчатая пластинка может быть выполнена путем нанесении на какой либо плоской полированной поверхности, например, уже имеющихся в инструменте деталей, ряда прямолинейных параллельных царапин. Такая пластинка, подобно отражательному цилиндрику, рассеивает солнечный свет по всевозможнъ 5 м направлениям, Образующим с направлением рубцов тот же угол, как и падающие на нее солнечные лучи, Угловая длина светлой полосы, видимой через рубчатую пластинку, осв щенную Солнцем, определяется глав ым образом углом, под которым видна сама пластинка В направлении, перпендикулярном рубцам,Описанная конструкция визира обладает рядом преимуществ по сравнению с известными:а) Крепление цилиндрика к угломерному инструменту гораздо проще, чем крепление солнечного зеркала, даже и в ом слу )яе., есл снабдить цилиндр:сп),Вите),- ны ми Ви нтами.б) Цилиндрик крепится к мишенц наглухо. Поэтому его положение относительно мишени остяегся неизменным, Межд, тел как зеркало ПРИХОДИТС 5 ПОВ:РВЧВЯ 5 э БОКц горизонтальной оси сообразно В-.- соте Солнца.В) КонуснОсть цилиндрика можно довести при его изготовлении до п.,актически ничтожной Величины, Например для пеленгатора морского компаса достаточно сделать угол между образуюц)или и осью меньше 2 - 3, Этот угол дает ошибку, аналогичную ошибке о; непяраллельности солнечного зеркала к его оси вращения. Последнюю труднее сделать дос. яточно малой или, хотя бы, постоячной. Рубцы рубчатой пластинки дейст вуют, кяк ч.езвычайно узкие различно ориентиров.пиые зеркала, параллельные одной прямой. Поэтому в случае рубчатой пластинки ошибка, аналогично ошибке от наклона солнечного зеркала к его оси вращения, совсем отсутствует.г) При достаточно узкой щели глазной мишени и при достаточно тонком цилиндрике применение темного стекла для защиты глаза становится излишним.На фиг, 1 и 2 чертежа изображено примерное расположение и крепление от)яжательного цилиндра на мишенях пеленгатор, морского компаса в дву. проекциях, фиг, 3 - деталь, фиг 4 и 5 - схему оптического действия отражательного цилиндрика.На фиг, 1 и 2 отмечены: 1 - глазная мишень; 2 - предметняи глазная мишень; 3 - призма-лупа; 4 - отражательный цилиндрик;и 4" - другие возможные положения отражательного цилиндрика; 5 и б - юстировочные винты, на которых лежит цилиндрик; 7 и 8 - их контргайки, 9 и 10 - глухие винты, на которых цилиндрик лежит другим концом, 11 и 12 пружинки, прижимающие цилиндрик к шарообразным головкам винтов б, 6, 9 и 10;13 - закругленное верхнее ребро/с иг. 2 призмы-лупы, действующее подоб. но отражательному цилиндрику в положении 4. На фиг, 3 представлен разрез этой части призмы., увеличенный во много раз.На фиг. 4 и 5 отмечены 14 - вертикальный разрез схематического глаза, аккомодироеанного на бесконечность; И - разрез цилиндрика с горизонтальной осью; сов бесконечно удаленная точка; 1 - угловая длина светлой линии А В, которою представляется бесконечно удаленная точка, К - вторая узловая точка глаза,Предмет изобретения 1, иаир к геодезическим, навигационным и т. п, угломерным инструментам для визирования ярких светил, снабженный цилиндрической отражающей поверхностью, отличающийся тем, что, с целью устранения, необходимости применения поворотного солнечного зеркал, направляющего лучи светила в горизонтально установленный визир, указанная цилиндрическая поверхность установлена перед виз.:ром в его поле зрения.2. Форма выполнения визира по п. 1, отличающаяся тем, чго вкачесгве цилиндрической поверхности применена рубчатая поверхность, состоящая из нескольких рядом расположенных цилиндрических поверхностей с параллельным осями.3. Форма выполнения визира по п. 2, отличающаяся тем, что в качестве рубчатой поверхности использована полированная поверхность, снабженная рядом параллельных царапин,4. Форма выполнения визира по п, 1, отличающаяся тем, что в качестве цилндрнка использовано слегка закругленное горизонтальное ребро какой нибудь из деталей прибора.
СмотретьЗаявка
4300, 10.09.1940
Каврайский В. В
МПК / Метки
МПК: G01C 1/00, G01C 21/00
Метки: визир, геодезическим, инструментам, навигационным, угломерным
Опубликовано: 01.01.1945
