Гибочная головка к трубогибочному станку с программным управлением

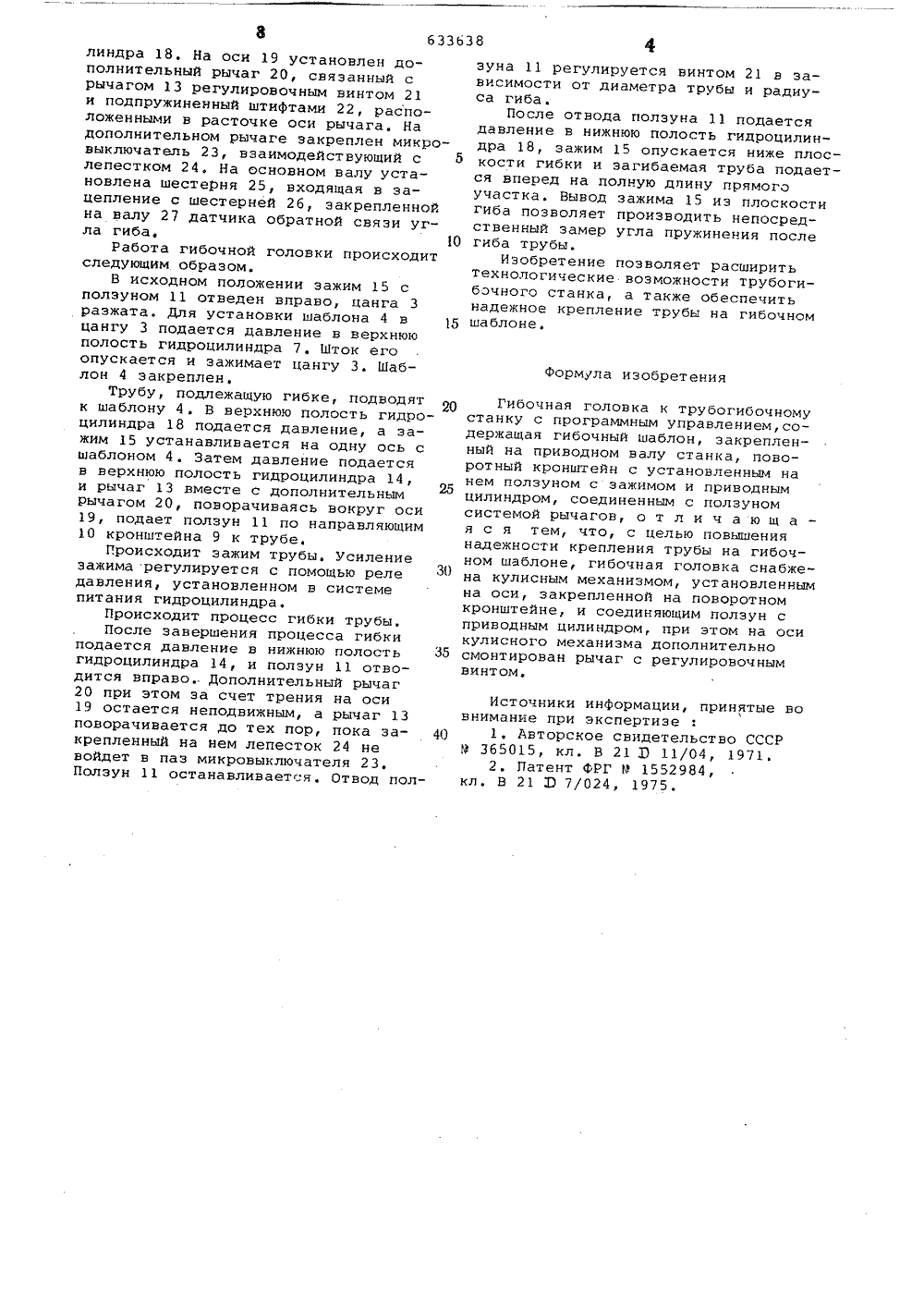

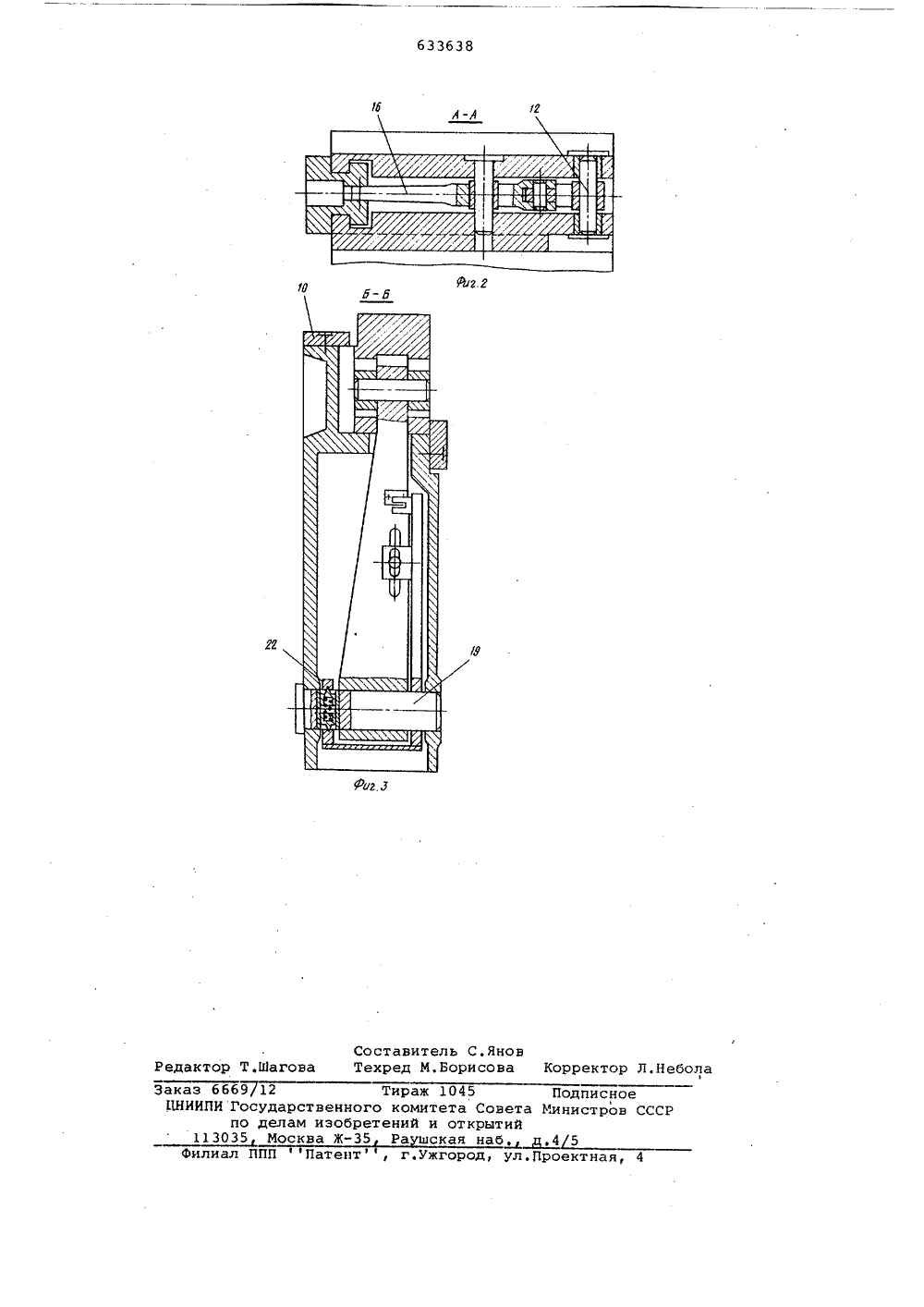

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сюз Советски к Социалистических Республик(45) Ла 1 а опубликования описания 26.11.78 В 21 Э 7/02 Государственный комитетСовета Министров СССРно делам изобретенийи открытийИзобретение относится к трубогибочному производству и может быть использовано в машиностроении при изготовлении трубогибочных станков.Известно устройство для зажима 5 трубы к трубогибочному станку, в котором зажим трубы в ручье гибочного шаблона осуществляется при помощи зажима, закрепленного на подъемном кронштейне при помощи клинового механиз ма от гидроцилиндра, расположенного в расточке приводного вала )11 .Однако это устройство не обеспечивает надежное закрепление трубы в ручье гибочного шаблона. Кроме того, 15 этим устройством нельзя регулировать ход режима.Наиболее близким к изобретению по технической сущности является гибочная головка, содержащая гибочный шаб лон, закрепленный на приводном валу станка, поворотный кронштейн с установленным на нем ползуном с зажимом и приводным цилиндром, соединенным с ползуном системой рычагов 12 .25Однако такая гибочная головка не обеспечивает надежного закрепления трубы на гибочном шаблоне.Для повышения надежности крепления трубы на гибочном шаблоне предлагае- ЗО мая гибочная головка снабжена кулисным механизмом, установленным на оси, закрепленной на поворотном кронштейне, и соединяющим ползун с приводным цилиндром, при этом на оси кулисного механизма дополнительно смонтирован рычаг с регулировочным винтом,На Фиг.1 изображена предлагаемая гибочная головка, разрез; на Фнг. 2 дан разрез А-А на фиг, 1; на Фиг, 3- разрез Б-Б на Фиг, 1.Гибочная головка трубогибочного станка состоит иэ ведомого вала 1 с установленной на нем шестерней звездочкой 2В расточке вала расположена цанга 3, в которую вставлен хвостойик гибочного шаблона 4, закрепленного на валу шпонкой 5. Цанга через тягу 6 соединена со штоком гидроцилиндра 7, закрепленного на кронштейне 8. На верхнем конце вала установлен поворотный кронштейн 9, в направляющих 10 которого установлен полэун 11, шарнирно связанный через кулачный механизм 12, одним концом с рычагом 13 и другим концом - со штоком гидроцилиндра 14В Т-образном пазу полэуна расно" ложен зажим 15, связанный через рычаг 16 и тягу 17 со штоком гидроцилиндра 18. На оси 19 установлен дополнительный рычаг 20, связанный с рычагом 13 регулировочным винтом 21 и подпружиненный штифтами 22, расположенными в расточке оси рычага. На дополнительном рычаге закреплен микро- выключатель 23, взаимодействующий с 5 лепестком 24. На основном валу установлена шестерня 25, входящая в зацепление с шестерней 26, закрепленной на валу 27 датчика обратной связи угла гиба. 10Работа гибочной головки происходит следующим образом.В исходном положении зажим 15 с полэуном 11 отведен вправо, цанга 3 разжата. Для установки шаблона 4 в цангу 3 подается давление в верхнюю полость гидроцилиндра 7, Шток его опускается и зажимает цангу 3. Шаблон 4 закреплен.Трубу, подлежащую гибке, подводят к шаблону 4. В верхнюю полость гидро- цилиндра 18 подается давление, а зажим 15 устанавливается на одну ось с шаблоном 4. Затем давление подается в верхнюю полость гидроцилиндра 14, и рычаг 13 вместе с дополнительным рычагом 20, поворачиваясь вокруг оси 19, подает ползун 11 по направляющим 10 кронштейна 9 к трубе.Происходит зажим трубы. Усиление зажима регулируется с помощью реле 30 давления, установленном в системе питания гидроцилиндра.Происходит процесс гибки трубы,После завершения процесса гибки подается давление в нижнюю полость 35 гидроцилиндра 14, и ползун 11 отводится вправо. Дополнительный рычаг 20 при этом эа счет трения на оси 19 остается неподвижным, а рычаг 13 поворачивается до тех пор, пока закрепленный на нем лепесток 24 не войдет в паз микровыключателя 23. Ползун 11 останавливается. Отвод ползуна 11 регулируется винтом 21 в зависимости от диаметра трубы и радиуса гиба.После отвода ползуна 11 подается давление в нижнюю полость гидроцилиндра 18, зажим 15 опускается ниже плоскости гибки и загибаемая труба подается вперед на полную длину прямого участка. Вывод зажима 15 из плоскости гиба позволяет производить непосредственный замер угла пружинения после гиба трубы.Изобретение позволяет расширить технологические возможности трубогибочного станка, а также обеспечить надежное крепление трубы на гибочном шаблоне.Формула изобретенияГибочная головка к трубогибочному станку с программным управлением,содержащая гибочный шаблон, закрепленный на приводном валу станка, поворотный кронштейн с установленным на нем полэуном сзажимом и приводным цилиндром, соединенным с ползуном системой рычагов, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности крепления трубы на гибочном шаблоне, гибочная головка снабжена кулисным механизмом, установленным на оси, закрепленной на поворотном кронштейне, и соединяющим ползун с приводным цилиндром, при этом на оси кулисного механизма дополнительно смонтирован рычаг с регулировочным винтом,Источники информации, принятые вовнимание при экспертизе1, Авторское свидетельство СССР9 365015, кл. В 21 2 11/04, 19712. Патент ФРГ Р 1552984,кл. В 21 2 7/024, 1975.633638 Составитель СаЯнов Шагова Техред М.Борисова КоррекНебол дакто аказ ббб Тираж 1045 ЦНИИПИ Государственного комитета Сове по делам изобретений и открыти 113035 Москва ЖРа вякая нас.ПодписноеРинистров СССР илиал ППП Патент , г.ужгород, ул.Проектная,3 3 3
