Гистерезисная управляемая муфтт

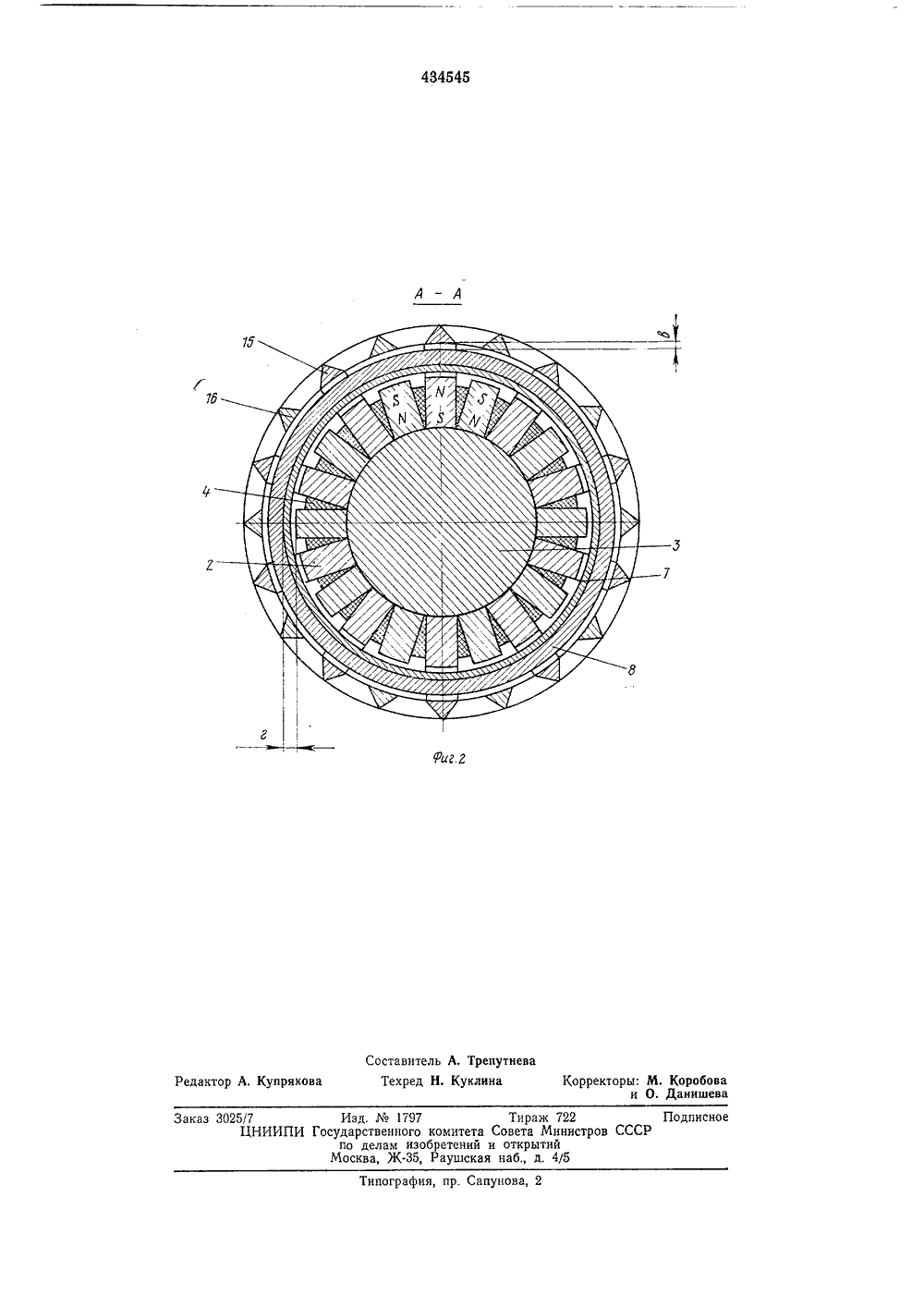

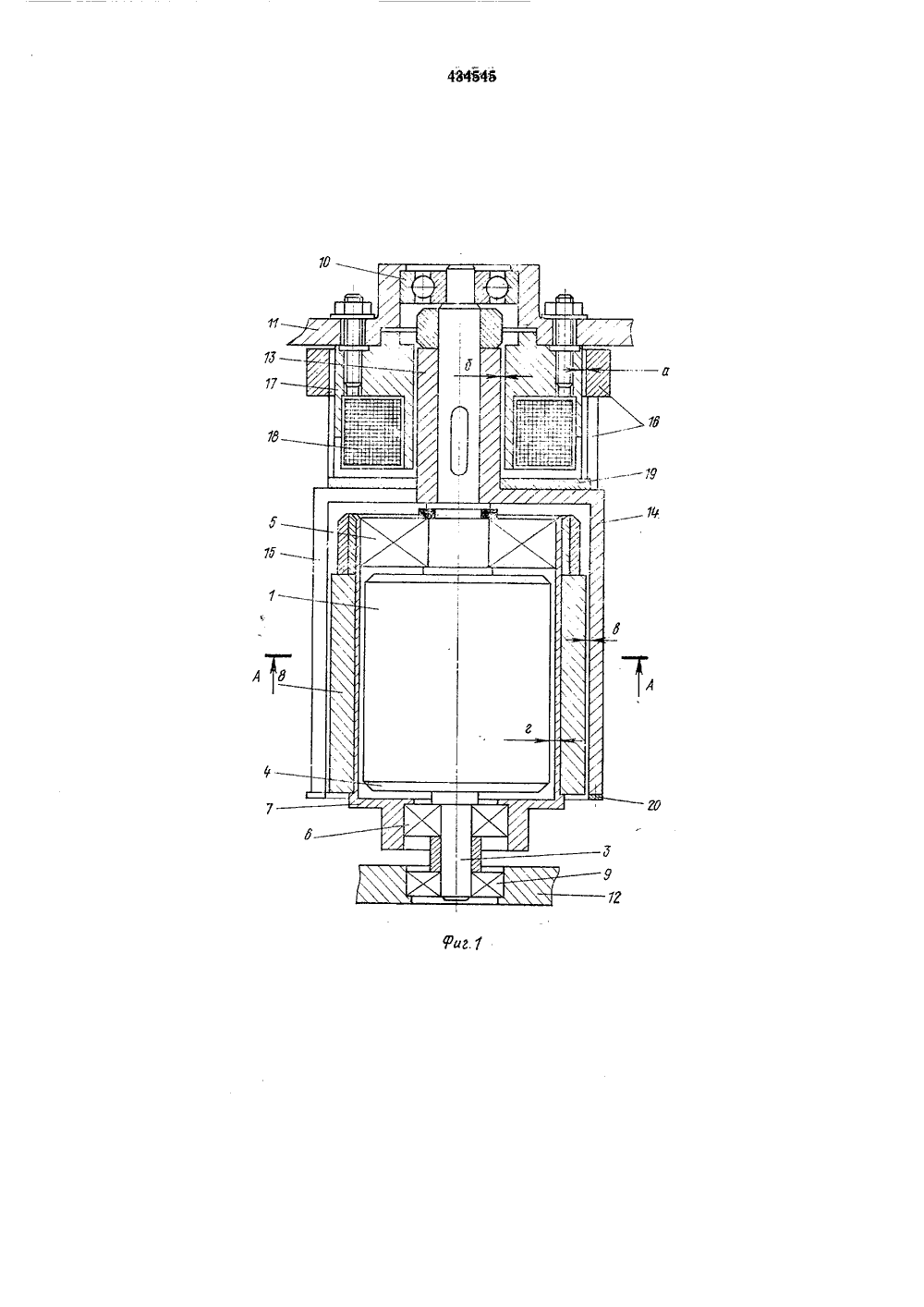

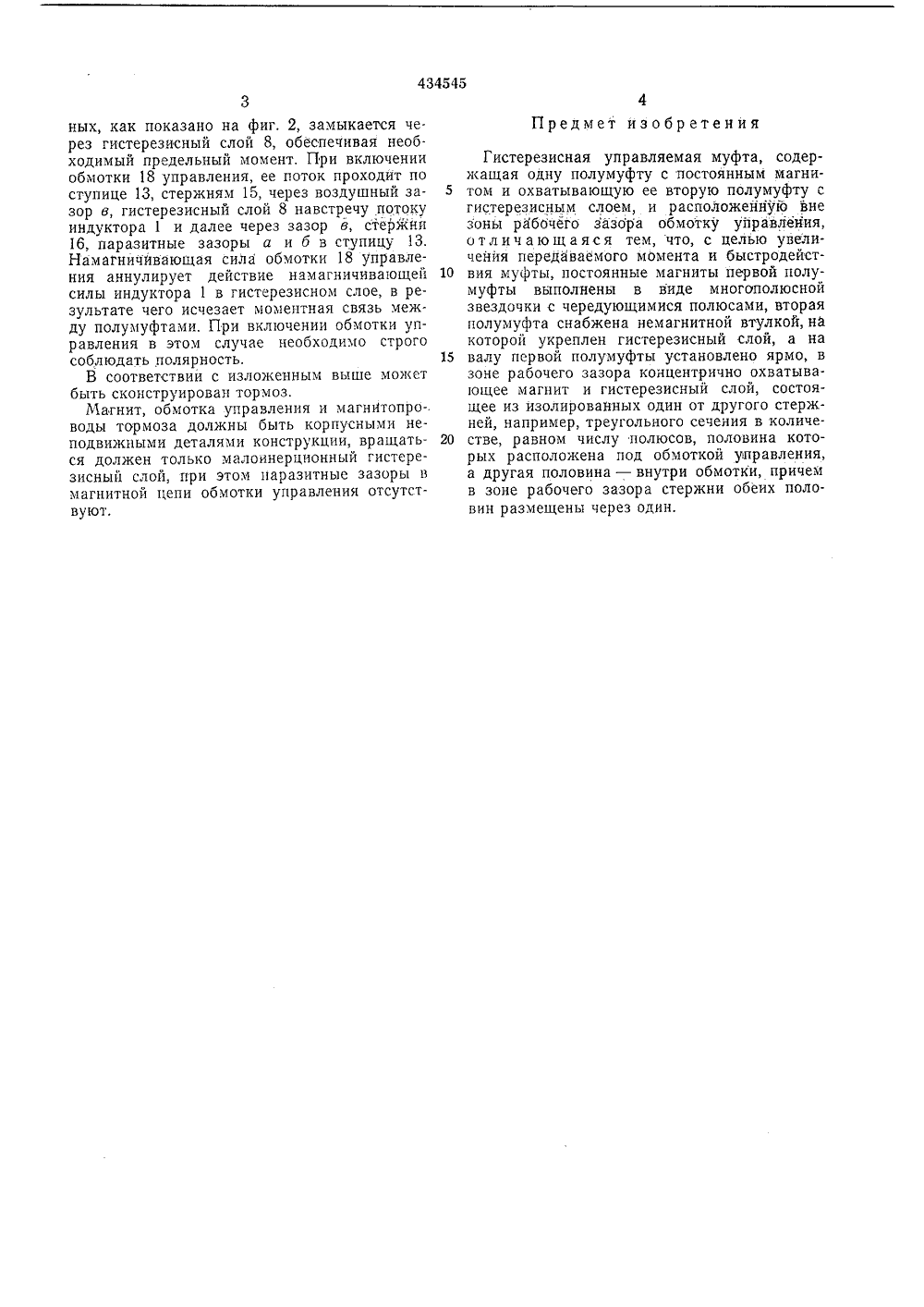

Своз Советских Социалистических Республик(32) ПриоритетОпубликовано 30.06,74. Бюллетень24Дата опубликования описания 13.11.74 л. Н 021 с 4904 осудерстеенныи комитетСовета Министроа СИЯна делам изаоретении открытий 3) УДК 621.313,2.07(54) ГИСТЕРЕЗИСНАЯ УПРАВЛЯЕМАЯ МУф А На фиг, 1 изображена на фиг. 2 - разрез по А -Муфта состоит из ин ного из постоянных маг на оси 3 компаундом 4та; предлаг Анафи уктора итов 2, На ша емая мг. 1. , состаукрепл иковых влен енных подИзобретение может найти применение в системах автоматики, приборостроении.Известна магнитогистерезисная управляемая муфта, содержащая постоянный магнит на одной полумуфте и охватывающий его гистерезисный слой на другой полумуфте, с расположенной вне зоны рабочего зазора обмоткой управления.Цель изобретения в увеличен передаваемого момента и быстродействия муфты.ДоДля этого постоянный магнит выполнен в виде многополюсной звездочки с чередующимися полюсами, вторая полумуфта снабжена немагнитной втулкой, над которой укреплен гистерезисный слой, а на валу первой полу муфты установлено ярмо, в зоне рабочего зазора концентрично охватывающее магнит и гистерезисный слой, состоящий из изолированных один от другого стержней, например, треугольного сечения в количестве, равном 20 числу полюсов, половина которых расположена над обмоткой управления, а другая половина - внутри обмотки; причем в зоне рабочего зазора стержни обоих половин размещены через один. 25 шипниках 5 и 6 относительно оси 3 индуктора 1 установлена втулка 7 из немагнитного материала, на которой неподвижно закреплен гистерезисный слой 8, Ось 3 устанавливается в шариковых подшипниках 9 и 10, в корпусных деталях 11 и 12 исполнительного механизма. На оси 3 закреплена ступица 13 магнитопровода 14, состоящего из отдельных стержней 15, жестко связанных со ступицей, и стержней 16, образующих паразитный воздушный зазор а с магнитопроводом 17 обмотки 18 управления, закрепленной в корпусной детали 11 исполнительного механизма. Ступица 13 магнитопровода 14 образует второй паразитный воздушный зазор б с магнитопроводом 17 обмотки 18 управления, Стержни 15 и 16, жестко связанные деталями 19 и 20 и чередующиеся между собой, располагаются под полюсами индуктора 1, образуя с гистерезисным слоем рабочий воздушный зазор в. В зоне рабочего зазора в стержни имеют треугольное сечение. Второй рабочии воздушный зазор г - между поверхностью полюсов индуктора и гистерезисным слоем,Индуктор муфты имеет максимально возможное количество пар полюсов, оптимальное количество которых устанавливается расчетным путем для каждого типоразмера муфты,При обесточенной обмотке 18 управления поток магнитов 2 индуктора 1, намагниченных, как показано на фиг. 2, замыкается через гистерезисный слой 8, обеспечивая необходимый предельный момент. При включении обмотки 18 управления, ее поток проходит по ступице 13, стержням 15, через воздушный зазор в, гистерезисный слой 8 навстречу потоку индуктора 1 и далее через зазор в, стержни 16, паразитные зазоры а и б в ступицу 13. Намагничйвающая сила обмотки 18 управления аннулирует действие намагничивающей силы индуктора 1 в гистерезисном слое, в результате чего исчезает момептная связь между полумуфтами. При включении обмотки управления в этом случае необходимо строго соблюдать полярность.В соответствии с изложенным выше может быть сконструирован тормоз,Магнит, обмотка управления и магнитопро-. воды тормоза должны быть корпусными неподвижными деталями конструкции, вращаться должен только малоинерционный гистерезисный слои, при этом паразитные зазоры в магнитной цепи обмотки управления отсутствуют. Предмет изобретения Гистерезисная управляемая муфта, содержащая одну полумуфту с постоянным магни том и охватывающую ее вторую полумуфту сгистерезисным слоем, и расположейную вне зоны рабочего зазора обмотку управления, отличающаяся тем, что, с целью увеличения передаваемого момента и быстродейст вия муфты, постоянные магниты первой полумуфты выполнены в виде многополюсной звездочки с чередующимися полюсами, вторая полумуфта снабжена немагнитной втулкой, на которой укреплен гистерезисный слой, а на 15 валу первой полумуфты установлено ярмо, взоне рабочего зазора концентрично охватывающее магнит и гистерезисный слой, состоящее из изолированных один от другого стержней, например, треугольного сечения в количе стве, равном числу полюсов, половина которых расположена под обмоткой управления, а другая половина - внутри обмотки, причем в зоне рабочего зазора стержни обеих половин размещены через один.434545 Редактор А. Купрякова Заказ 3025/7 Изд.1797 Тираж 722 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д. 4/5
