Патенты с меткой «гистерезисная»

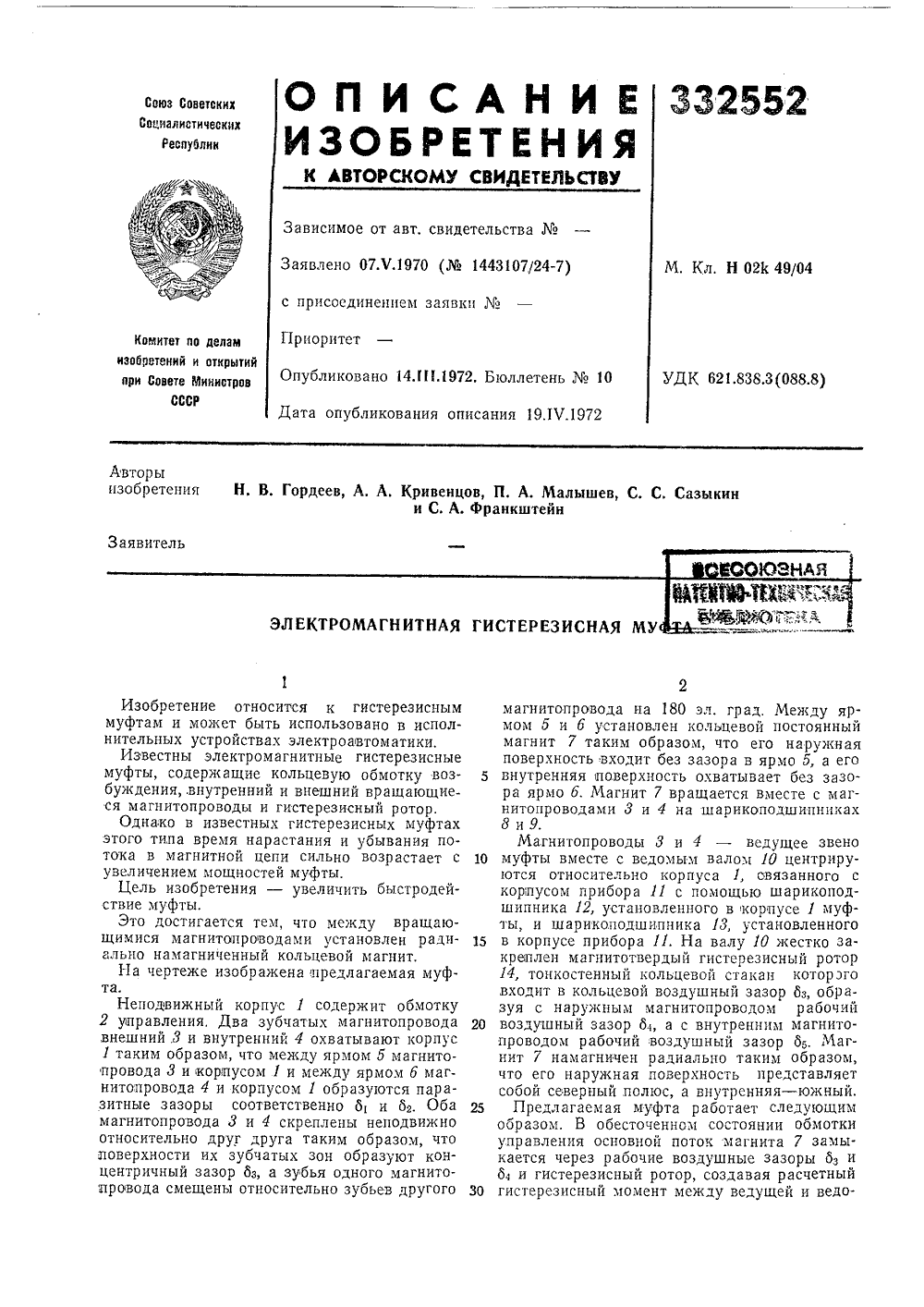

Электромагнитная гистерезисная му
Номер патента: 332552
Опубликовано: 01.01.1972
Авторы: Гордеев, Кривенцов, Малышев, Сазыкин, Франкштейн
МПК: H02K 49/04
Метки: гистерезисная, электромагнитная
...вращается вместе с магнитопроводами 3 и 4 на шарикоподшипнпках 8 и 9.Магнитопроводы 3 и 4 - ведущее звено 10 муфты вместе с ведомызт валом 10 центрируются относительно корпуса 1, связанного с корпусом прибора 11 с помощью шарикоподшипника 12, установленного в корч 1 усе 1 муфты, и шарикоподшипника Л, установленного 15 в корпусе прибора 11. На валу 10 жестко за.креплен магнитотвердый гистерезисный ротор 14, тонкостенный кольцевой стакан которэго входит в кольцевой воздушный зазор оз, образуя с наружным магнитопроводом рабочий 20 воздушный зазор 64, а с внутренним магнитопроводом рабочий воздушный зазор бс. Магнит 7 намагничен радиально таким образом, что его наружная поверхность представляет собой северный полюс, а внутренняя - южный.25...
Гистерезисная синхронная муфта
Номер патента: 379026
Опубликовано: 01.01.1973
МПК: H02K 49/04
Метки: гистерезисная, муфта, синхронная
...фланца 4. При вращении магнита 1 вокруг своей оси происходит последовательное перемагничивание участков намагничиваемой втулки магнитным потоком Фь Чем больше затрачивается работы на перемагничивание втулки 2, тем больше крутящий момент. Максимальная работа по перемагничиванию затрачивается в том случае, когда магИзобремашиностполненияВ извэлектричеплавноемента вознитный пложнениюпол нительлизироват нитный поток Фт намагничиваемой втулки равен магнитному потоку Ф 2 магнита и пронизывает весь объем втулки 2, При наличии наружной магнитомягкой втулки 3 часть магнитного потока Ф, устремляется в нес. В результате значение потока Ф, уменьшается, перемагничивание участков и объема втулки становится не полным, крутящий момент падает.0 В...
Гистерезисная управляемая муфтт
Номер патента: 434545
Опубликовано: 30.06.1974
Авторы: Вербский, Гордеев, Дмитриев, Капитанов, Кривенцов, Малышев, Нудельман, Фонд
МПК: H02K 49/04
Метки: гистерезисная, муфтт, управляемая
...Ступица 13 магнитопровода 14 образует второй паразитный воздушный зазор б с магнитопроводом 17 обмотки 18 управления, Стержни 15 и 16, жестко связанные деталями 19 и 20 и чередующиеся между собой, располагаются под полюсами индуктора 1, образуя с гистерезисным слоем рабочий воздушный зазор в. В зоне рабочего зазора в стержни имеют треугольное сечение. Второй рабочии воздушный зазор г - между поверхностью полюсов индуктора и гистерезисным слоем,Индуктор муфты имеет максимально возможное количество пар полюсов, оптимальное количество которых устанавливается расчетным путем для каждого типоразмера муфты,При обесточенной обмотке 18 управления поток магнитов 2 индуктора 1, намагниченных, как показано на фиг. 2, замыкается через...
Электромагнитная гистерезисная муфта
Номер патента: 442556
Опубликовано: 05.09.1974
Авторы: Ковалев, Корсмик, Пекурина, Фролова, Харламов
МПК: H02K 49/04
Метки: гистерезисная, муфта, электромагнитная
...зубцовый шагтолщины стакана териала, а шзубца.Это позволяшить габаритО зисного матеампервитков а звестно уфте неполностью испольматериалы .магнитопросные свойства материалала, так как в тонкостенются активныеда и гистерез снизить вес и итопровода, гистересократить количествоичивания при сохраента, передаваемого онкостенного нала,амагн тереэисного материала происходит не в прям направлении, а под не- касательной поверхноседствие этого муфта бариты и вес. м ненни вемуфтой.Суши осчертежом. личин етения поясняется ном стакане из г перемагничивание противоположном которым углом к ти элемента, Всл имеет большие га том числе гистерСогласно формуле момента электромагрезисной муфты момент увеувеличением числа пар подновременно...

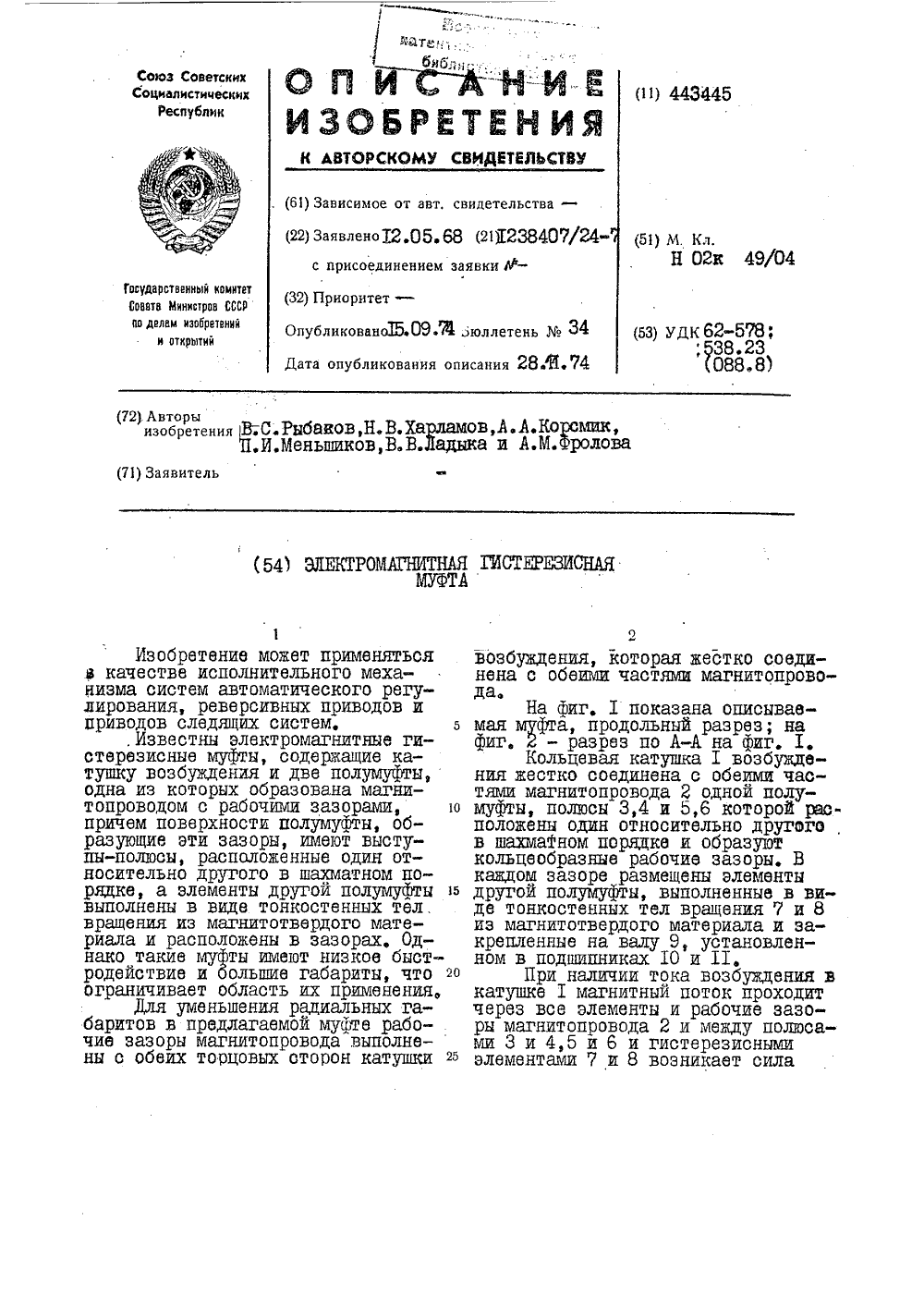

Электромагнитная гистерезисная муфта
Номер патента: 443445
Опубликовано: 15.09.1974
Авторы: Корсмик, Ладыка, Меньшиков, Рыбаков, Фролова, Харламов
МПК: H02K 49/04
Метки: гистерезисная, муфта, электромагнитная
...с обеих торцовых сторон катушки 25 уждения, которая жестко соедис обеими частями магнитопроводаНа фиг. 1 показана описываемая муфта, йродольный разрез; на фиг. 2 - разрез по А-А на фиг. 1.Кольцевая катушка 1 возбения жестко соединена с обеими частями магнитопровода 2 одной полу- муфты, полюсы 3,4 и Ь,б которой расположены один относительно другого в шахматном порядке и образуют кольцеобразные рабочив зазоры. В каждом зазоре размещены элемейты другой полумуфты, выполненные в виде тонкостенных тел вращения 7 и 8 из магнитотвердого материала и закрепленные на валу 9, установленном в подшипниках 10 и 11,При наличии тока возбуждения в катушке 1 магнитный поток проходит через все элементы и рабочие зазоры магнитопровода 2 и между...
Гистерезисная муфта
Номер патента: 544068
Опубликовано: 25.01.1977
Автор: Яковлев
МПК: H02K 49/04
Метки: гистерезисная, муфта
...магнитного потоказамыкается через зазор в радиальном направлении и не участвует в создании полезного момента,Белью изобретения является повышениеК Д муфты,Указанная цель достигается тем, .что концентрические магнитопроводы соединены межй немагнитным кольцом, а зубцы одних отделены друг от друга по всейагнитоизоляционными перемычками,М,г, 1 приведена гистервзисная муфиг, 2 - го же, сечение по А-А нана фиг. 3 - схема путей замыканияого потока.Б состав муфты входя г магнигопровод 1 с катушкой возбуждения 2, первая полумуфга 8, содержащая два концентрических зубчатых магнитопровода 4 и 5, скрепленных немагнитным кольцом 6, выходной вал 7, Бна котором неподвижно закреплена вторая полумуфта 8, выполненная в виде стакана из гистерезисного...
Управляемая гистерезисная муфта
Номер патента: 604098
Опубликовано: 25.04.1978
Автор: Яковлев
МПК: H02K 49/04
Метки: гистерезисная, муфта, управляемая
...3 в магнитопроводе 4, немагнитное кольцо 5 и ведущая шестерня 6, ведомая полумуфта 7, состоящаяиэ неподвижно скрепленных гистерезисногослоя 8 и ведомой шестерни 9, обмотка10 управления с центральным неподвижным 20магнитопроводом 11, На немагнитном кольце 5 полумуфты 1 неподвижно закрепленоярмо 12, состоящее иэ двух магнитно изолированных групп 13 и 14 стержней, размещенных через один и скрепленных немагнитными втулкой 15 и кольцом 16.Муфта работает следующим образом,При обесточенной обмотке 1 О управленияпоток постоянных магнитов 2 ведущей полумуфты 1 замыкается через гистереэисный З 0слой 8, обеспечивая передачу на него и наведомую шестерню 9 необходимого момента,При включении обмотки 10 управления вопределенной полярности...

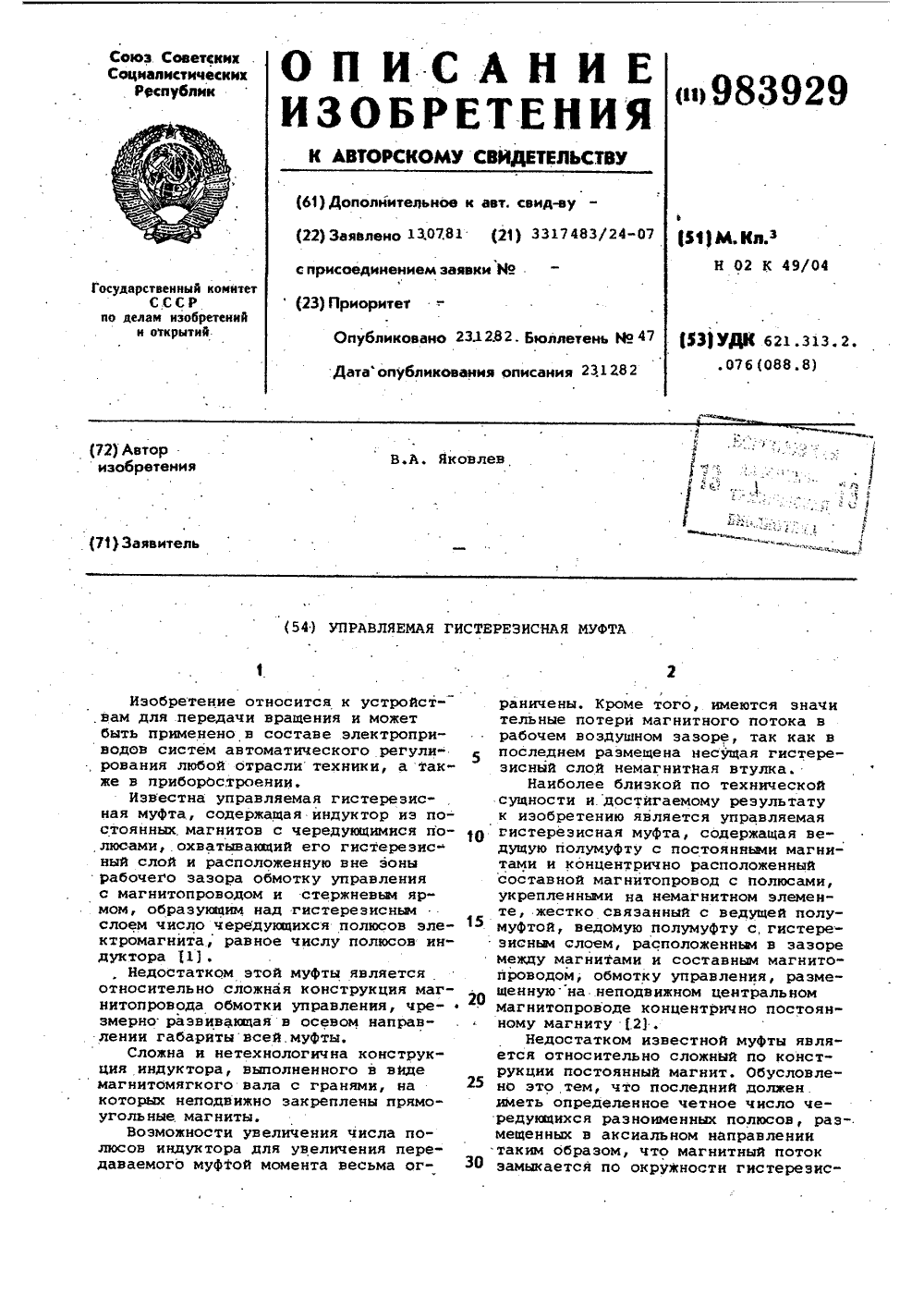

Управляемая гистерезисная муфта
Номер патента: 983929
Опубликовано: 23.12.1982
Автор: Яковлев
МПК: H02K 49/04
Метки: гистерезисная, муфта, управляемая
...достигнуто благодаря упрощению ее постоянного магнита и составного магнитопровода.Предлагаемая конструкция магнита позволяет легко увеличить число полюсов его и тем самым увеличить передаваемый муфтой момент и ее КПД.Увеличение КПД достигнуто уменьшением рассеяния потока обмотки управления,На фиг. 1 показана управляемая 45 гистерезисная муфта, общий вид; на фиг. 2 - сечение А-А на фиг. 1 ; на фиг. 3 - сечение Б-Б на фиг. 1.В состав муфты входят ведущая полумуфта 1, содержащая немагнитный фланец 2, на котором закреплены шестерня 3, постоянный магнит 4 и составной магнитопровод 5, содержащий магнитопроводящие зубцовое кольцо б и зубцовую втулку 7, скрепленные не- магнитной втулкой 8, ведомая полумуфта 9, содержащая скрепленную с...
Электромагнитная гистерезисная муфта
Номер патента: 1001354
Опубликовано: 28.02.1983
Авторы: Корсмик, Ладыка, Пекурина, Прозоров
МПК: H02K 49/04
Метки: гистерезисная, муфта, электромагнитная
...момента вэлектромагнитной гистерезисной муфте.Указанная цель достигается тем,цто в электромагнитной гистереэисноймуфте по крайней мере один из зубцовиндуктора выполнен из магнитотвердого материала и намагничен в радиаль 30ном направлении.На фиг, 1 изображена конструкциярабочей части электромагнитной муФты,причем взаимное расположение полюсовиндуктора и ротора соответствует ста- Зтицескому состоянию после отклюценияобмотки возбуждения с показом намагниченных уцастков ротора иэ магнитотвердого материала; на фиг. 2 - тоже, с изменением магнитного состояния ротора при проворацивании его относительно индуктора.Гистерезисная муфта включает в себя индуктор 1 с зубчатыми выступами(полюсами ) 2, колоколообразный (ци-45линдрический) ротор 3 и с...

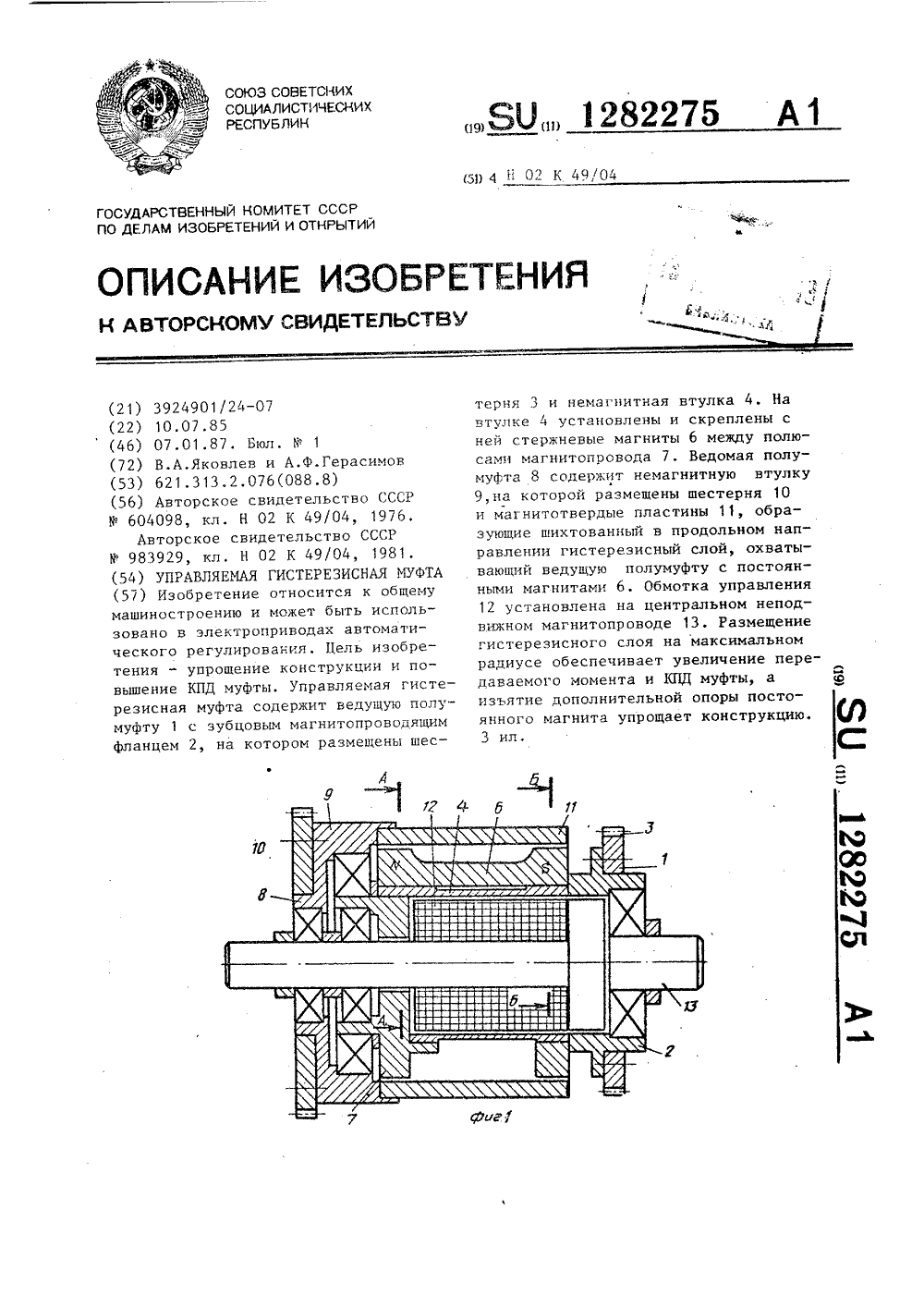

Управляемая гистерезисная муфта
Номер патента: 1282275
Опубликовано: 07.01.1987
МПК: H02K 49/04
Метки: гистерезисная, муфта, управляемая
...поток постоянных магнитов б36замыкается через группу (приблизительно половину от общего числа их)магнитотвердых пластин 11, расположенных над полюсами этих магнитов,При включении обмотки 12 управления в определенной полярности магнитный поток замыкается в направлении, противоположном потоку магнитов б, через вторую группу магнитотвердых пластин 11, расположенныхпод зубцами - полюсами подвижныхчастей. Фланца 2 и 7 магнитопровода,обеспечивая передачу на ведомую полумуфту 8 вращающего момента,Изменив полярность тока в обмот 45ке 12 управления, получают согласноенаправление потоков магнитов 6 и обмотки 12 управления в обеих группахмагнитотвердых пластин 11,При проскальзывании ведомой полумуфты 8 магнитное состояние всехферромагнитных...
Гистерезисная магнитная муфта с регулируемым моментом
Номер патента: 1814167
Опубликовано: 07.05.1993
МПК: H02K 49/04
Метки: гистерезисная, магнитная, моментом, муфта, регулируемым
...обмотку 3 постоянного тока через контактные кольца 4 подключают к источнику постоянного тока без жесткого соблюдения требований по полярности подключаемого напряжения. При этом вокруг проводников с током обмотки 3 возникает магнитное поле (см.фиг.З), которое занимает часть объема перемагничиваемого гистерезисного слоя ведомой полумуфты 2, а поскольку величина передаваемого момента при вращении полумуфты 1 прямо зависит от обьема перемагничиваемого гистерезисного материала полумуфты 2, то при уменьшении этого объема происходит уменьшение передаваемого момента, При уменьшении величины протекающего по обмотке 3 постоянного тока происходит возрастание величины передаваемого момента, Максимальная величина передаваемого момента от...
