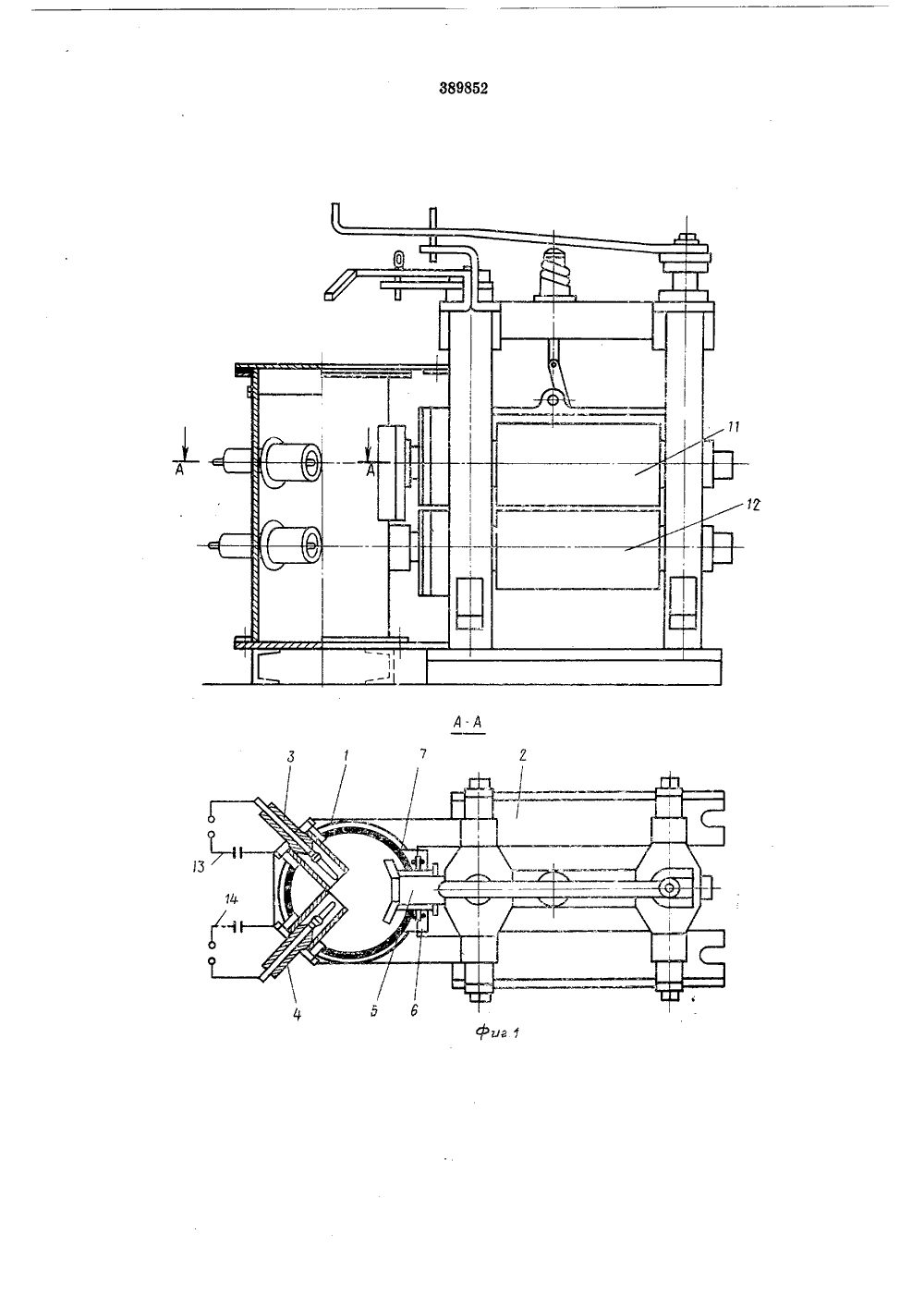

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 389852 Союз Советских Социалистических РеслубликЗависимое от авт. свидетельстваЗаявлено 22 111.1971 ( 1635490/22-2)с присоединением заявкиПриоритетОпубликовано 11 М 1,1973. Бюллетень30Дата опубликования описания 13.Х 11,1973 М. Кл. В 21 Ь 11/00 Государственный комитет Совета Министров СССР по делам иэооретений и открытийУДК 621.771,06(088,8) Авторыизобретения П. П. Малюшевский, В. Г. Сысоев, В, А, Корытов, Т. П. Садовничьяи М. Г, АшитковПроектно-конструкторское бюро электрогидравликиЗаявитель УСТРОЙСТВО ДЛЯ ВИБРОИМПУЛЬСНОЙ ПРОКАТКИ 1Известны устройства для возбуждения упругих колебаний в валках прокатного стана.Недостатками таких устройств являются уменьшение прочности валка; необходимость значительных переделок в известных конструкциях прокатных станов; ухудшение условий коммутации в разрядниках, установленных непосредственно на вращающихся валках,Предлагаемое устройство отличается тем, что его корпус выполнен в виде разрядной камеры, неподвижно установленной со стороны торцов цапф валков, снабженных отражателями, при этом электродная система направленного воздействия размещена внутри разрядной камеры так, что электроды направлены к торцам цапф валков, Это обеспечивает интенсификацию процесса пластической деформации.На фиг. 1 показано место установки описываемого устройства на рабочей клети прокатного стана с разрезом по А - А; на фиг. 2 - разрядная камера.Разрядная камера 1 жестко прикреплена основанием и крышкой к раме рабочей клети 2 и предназначена для крепления двух пар коаксиальных плазменных ускорителей 3 и 4 удержания воды и передачи ударных волн и энергии гидропотока пульсацией от зоны разряда в торцы цапф 5 нижнего и верхнего валков, между которыми находится прокатываемый металл. Стенки камеры выполнены прочными из расчета обеспечения благо приятных условий отражения ударных волнв направлении цапф валков. Днище камеры приварное с пробкой для слива воды. Крышка съемная, устанавливается на резиновой прокладке и крепится болтами, Крышка 10 имеет отверстие для залива воды в камеруи при помощи консоли крепит камеру к раме клети. Для предотвращения утечки воды из камеры используется уплотнительное устройство б, позволяющее регулировать межвалко вый зазор и производить перешлифовку валков без специальной регулировки. На цапфы устанавливаются отражатели 7, служащие для увеличения площади торцовой поверхности валков и прикрытия уплотняющего 20 устройства от прямого удара гидропотока.Разрядная камера выполнена телескопическоп и состоит из двух корпусов 8 и 9 с уплотнениями 10.Устройство работает следующим образом, 25 Г 1 ри вращении валков 11 и 12 под нагрузкой при синхронной подаче импульса высо.кого напряжения от генератора импульсов тока через внешние цепи 13 и 14 на электроды направленного воздействия типа коак сиальных ускорителей 3 и 4 в каждом из нихпроисходит разряд и возникает плазменный поршень. Пондермоторная сила направлена вдоль оси ускорителей и ускоряет плазму, а через нее жидкость в направлении к торцовой поверхности цапф 5 валков. При этом возникает мощная плоская ударная волна в жидкости,Ударные волны, а за ними скоростные потоки жидкости сталкиваютея и с резко увеличивающейся скоростью и амплитудой давления воздействуют на торцы валков и отражатель 7. Эффективность процесса резко увеличивается вследствие эффекта кумуляции, так как ударные волны взаимодействуют друг с другом под определенным углом. В свою очередь, ударные волны и струи возбуждают и поддерживают упругие колебания в системе валки - прокатываемый металл с частотой собственных колебаний системы. Кроме того, сами ударные волны непосредственно, при прохождении сквозь прокатываемый металл способствуют движению дислокации. Подача импульсов тока высокого на пряжения от внешних цепей прекращаетсясинхронно с выходом прокатываемого металла из межвалкового зазора.Предмет изобретения 10 Устройство для виброимпульсной прокатки,включающее корпус, электродную систему и генератор импульсов тока, отличающееся тем, что, с целью интенсификации процесса пластической деформации, корпус выполнен в 15 виде разрядной камеры, неподвижно установленной со стороны торцов цапф валков, снабженных отражателями, при этом электродная система размещена внутри разрядной камеры так, что электроды направлены к торцам 20 цапф валков.389852 фиг Составитель В. Рощиндактор Н. Корченко Техред Л. Богданова Корректор М. Лейзерма ПодписноеССР Заказ 3260/9ЦНИИПИ ипография, пр. Сапунова,Изд. М 1735 осударственного комитета по делам изобретений Москва, Ж, РаушскаяТираж 780 Совета Мпнистро открытий наб., д, 4,5
