Станок для изготовления витых колец

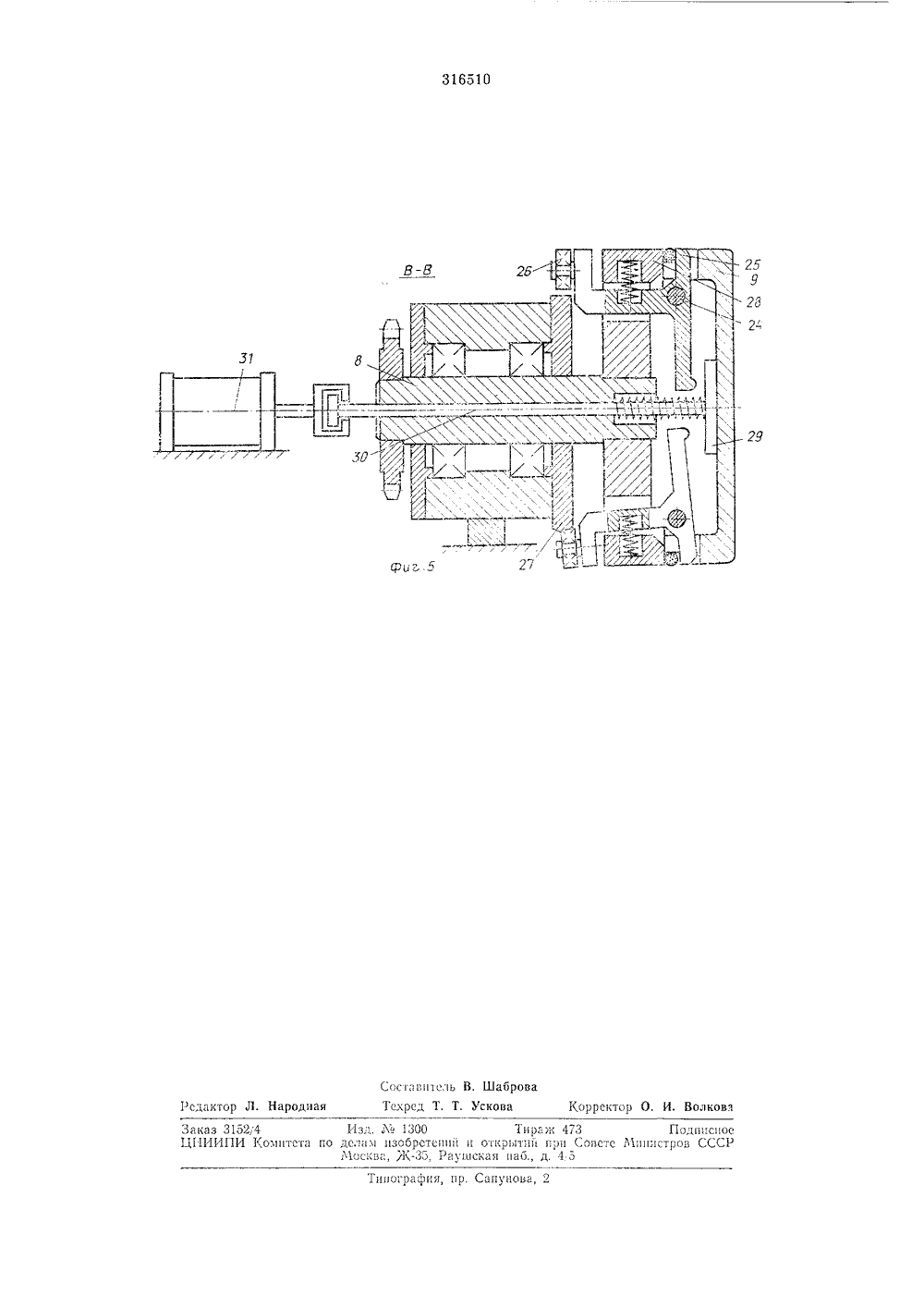

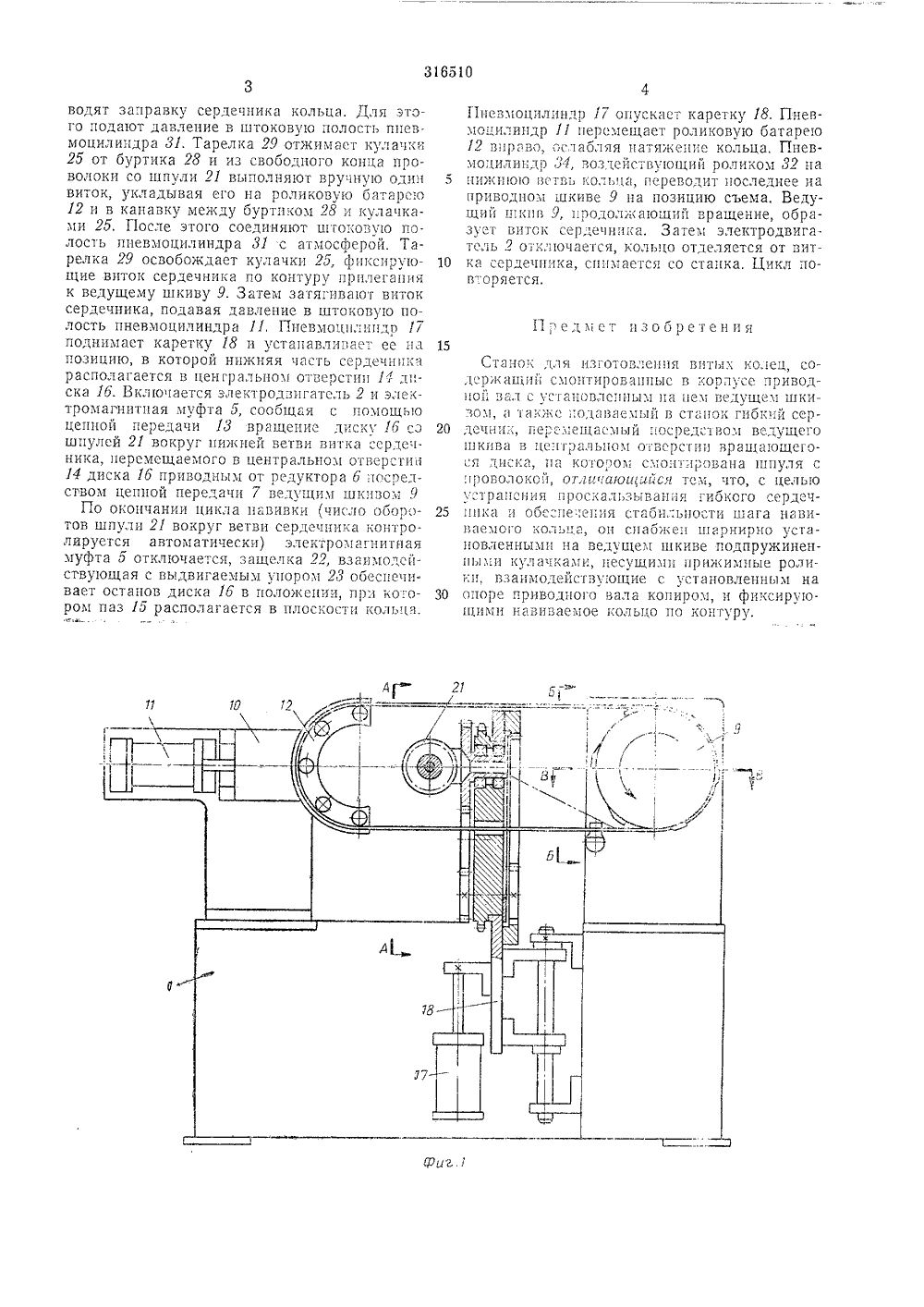

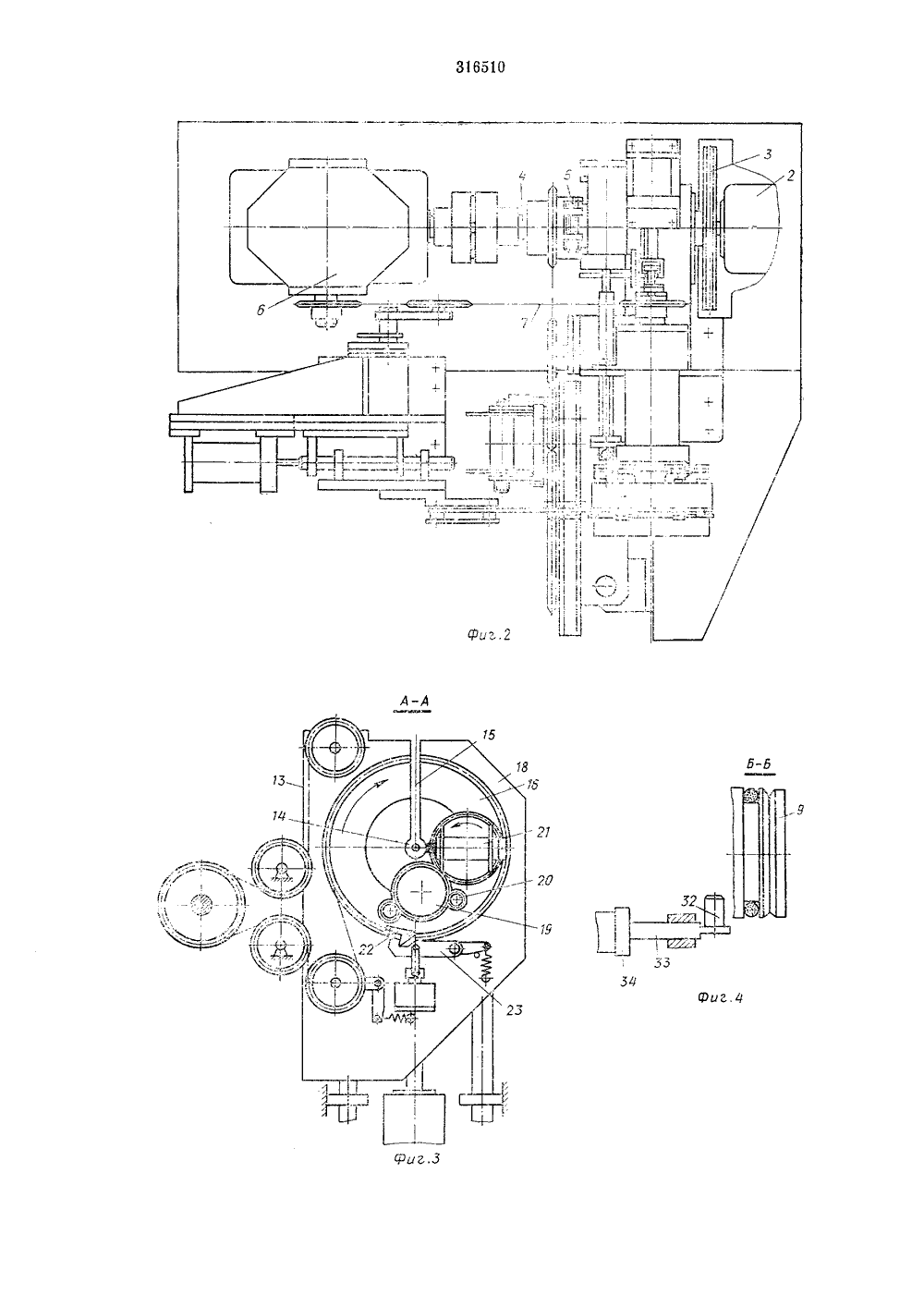

Соса Соввтскиа Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 05,Ч.1969 ( 1331366/25-27)с присоединением заявкиПриоритетОпубликовано 07.Х.1971. Бюллетень30Дата опубликования описания 12.Х 1,1971 МПК В 21137/00 Комитет по делам изобретений и открытий при Совете Министров СССРУДЫ, 621.78.27(088.8) Авторыизобретения А, Н. Тихомиров и Н. К, Симонов Заявитель СТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ ВИТЫХ КОЛЕЦ Изобретение относится к шинной промышленности.Известен станок для изготовления витых спиралей, содержащий смонтированные в корпусе приводной вал с установленным на нем жедущиа шкивом, а также гибкий сердечник, перемещаемый посредством ведущего шкива в центральном отверстии вращающегося диска, на котором смонтирована шпуля с проволокой.Предлагаемый станок отличается тем, что он снабжен шарнирно установленными на ведущем шкиву подпружиненными кулачками, несущими прижимные ролики, взаимодействующие с установленным на опоре приводного вала копиром, и фиксирующими навиваемое кольцо по контуру. Это устраняет проскальзывание гибкого сердечника и обеспечивает стабильность шара навиваемого кольца.На фиг. 1 - изображен станок, фронтальная проекция; на фиг. 2 - то же, горизонталыная проекция; на фиг, 3 - разрез по А - А на фиг. 1; на фиг. 4 - разрез по Б - Б на фиг. 1; на фиг. 5 - разрез по В - В на фиг. 1.Станок состоит из станины 1, электродвигателя 2, соединенного посредством клиноременной передачи 3 с валом 4, на котором установлена электромагнитная муфта 5, редуктора 6, выходной вал которого посредством цепной передачи 7 связан с валом 8 ведущего шкива 9; установленной на каретке 10, связанной с пневмоцилиндром 11, натяжной роликовой батареи 12; вращаемого посредством цепной передачи 13 снабженного центральным отвер стием 14 и пазом 15 диска 16, смонтированного на перемещаемой вертикально пневмоцплиндром 17 каретке 18.Вращаемая с помощью шестерен 19 и 20шпуля 21 с проволокой установлена на диске 10 16, снабженном защелкой 22, взаимодействуощей с автоматически управляемым упором 23.На ведущем шкиве 9 с помощью осей 24смонтированы подпружиненные кулачки 25, ролики которых 26 взаимодействуют с копи ром 27, осуществляя прижим навиваемогокольца к буртику 28 по контуру прилегания к ведущему шкиву.Подпружиненная тарелка 29, установленнаяна штоке 30 пневмоцилиндра 31, служит для 20 отжима кулачков 25 от буртика 28 в моменгзаправки сердечника на ведущий шкив 9 и при съеме со станка готового кольца.Ролик 32, установленный на штоке 33 пневмоцилиндра 34, служит для выталкивания 25 оца из канавки между буртиком 28 и кулачками 25 на позицию съема.Станок работает следующим образом. В исходном положении (каретка 18 в нижнем, поршень пневмоцилиндра в крайнем левом, карет ка 10 в крайнем правом положениях) произ316510 7 водят заправку сердечника кольца, Для этого подают давление в штоковую полость ппев. моцилипдра 81. Тарелка 29 отжиЯст ку,а ки 25 от буртика 28 и из свободного конца проволоки со ппули 21 выполняОт вручную одВн 5 виток, укладывая его на роликовую батарс;о 12 и в канавку ме кд буртиком 28 и кулачками 25. После этого соединяют штокозую по. лость пневмоцилиндра 31 с атмосферой. Тарелка 29 освобождает кулачки 25, фиксирую щие виток сердечника по контуру прилегания к ведущему шкиву 9. Затем затягиваОт виток сердечника, подавая давление в штоковую полость пневмоцилиндра 11, Ппевмоцплипдр 17 поднимает каретку 18 и устаиавлВае: ее па 15 позицию, в которой нижняя часть сеОдечнкя располагается в ценгральпом отверстии Н диска 16. Включается электродзигатсль 2 и электромагнитпая муфта 5, сообЦЯЯ с помощьО цепной передачи 13 вращение диску 16 сз 20 шпулей 21 вокруг нижней ветви Витка с"срдечника, перемещаемого в центральном отверспи 14 диска 16 приво тиым от редуктора 6:юсредством цепной передачи 7 ведущим шкивом 9По окончании цикла навивки (чис;о оборо тов шпули 21 вокруг ветви сердечника контролируется автоматически) электромагнитная муфта 5 ОтклОчается, заще,ка 22, Взаимодействующая с выдвигаемым упором 23 обеспечивает останов диска 16 в положении, при кого ром паз 15 располагается в плоскости кольца. Пневмоцил:.шдр 1 Т опускает каретку 18, Пневмоцилипдр 11 перемещает роликовую батарею 12 вправо, ослабляя натяжение кольца, Пневмоцилипдр 34, Воздействующий роликом 32 на ПИгК 1 ОО ВГТВЬ КОЛпс, ПЕРЕВОДИТ ПОСЛЕДНЕЕ На приводпом шкиве 9 на позицию съема. Ведущий и:кпв 9, продолжающий вращение, образует Виток сер ечника. Зятем электродВигатель 2 огклОчаеся, кольцо отделяется от Витка сердечника, спимается со станка. Цикл Нов:оряется,Предмет пзооретени я Станок,ля изготовлепгя витык колед, сод ркщи СзОпт)оваппьс В корпусе приводной зял с усгаповлсипым на пем ведущем шкизоъ, с якжс;:ОдсВяемы В стсИок Гиок й сердечп: - ;, Ве.емещасмый посредсВоз Ведущего шкива в цс:тральном отверстии вращаощегося диска, пя котором смонт:.рована шпуля с роволокой, от,итопився тем, что, с цельо утряиспи проскальзывапия гибкого сердечикя:1 Обс пелеия стяоил,Носи шага навиВаемого кол ця, оп спяожен шарнирно установленнымп на ведущем шкиве подпружиненными кулачками, несущими прижимные ролики, взаимодейству;ощие с установленным на о:оре приводного вала копиром, и фиксирующими нявиваемое кольцо по контуру.ииографпя, пр. Сапунова Заказ 3152,4Ц 1 ИИПИ 1(омитст Изд. ЬЪ 300по делам изобрстсш Моска;:, Ж, Р Тираж 473 Подписии открытии при Совете Лииистров ССС ушска 5 иао д. 4 д
