Нетканый фильтровальный материал

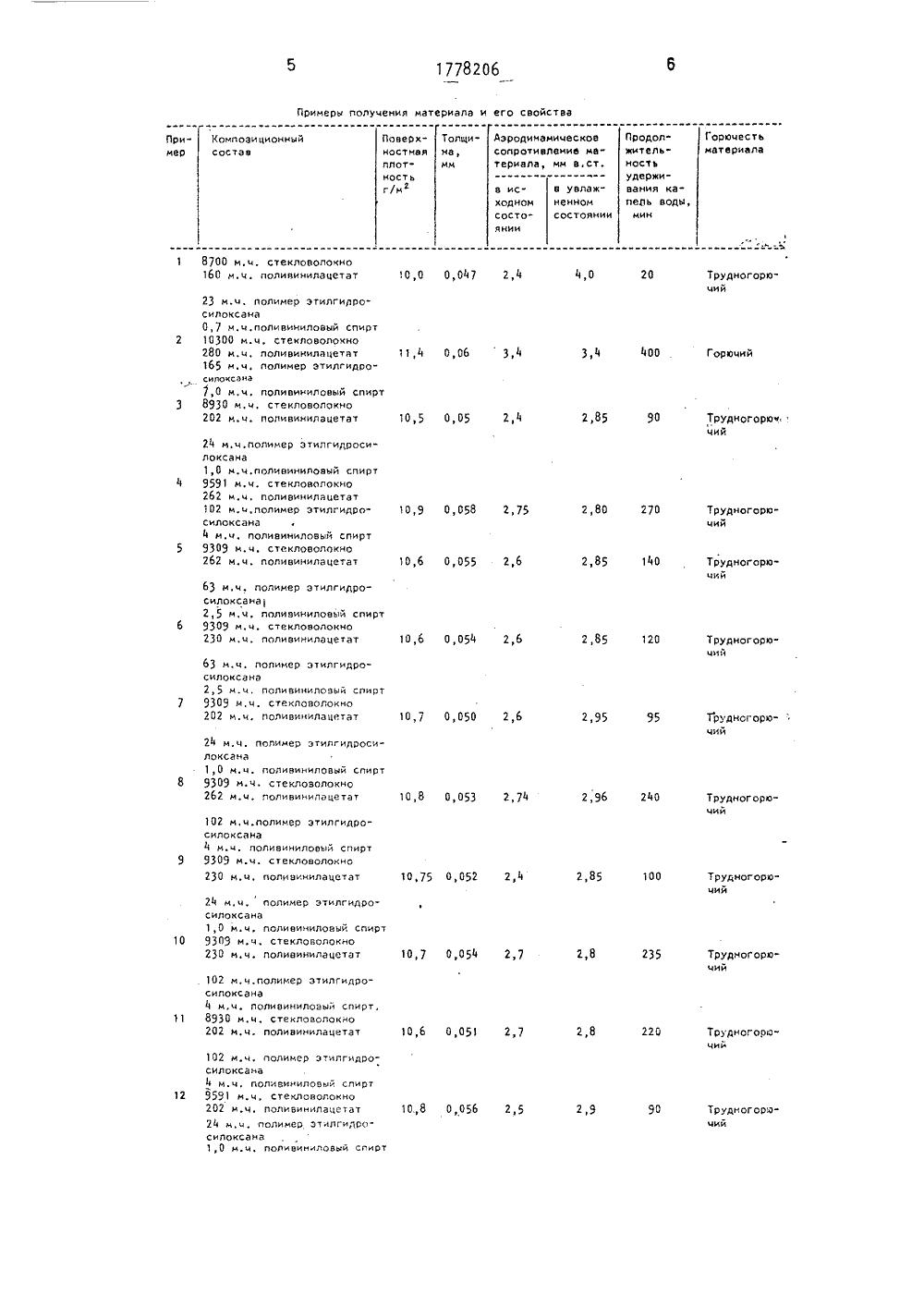

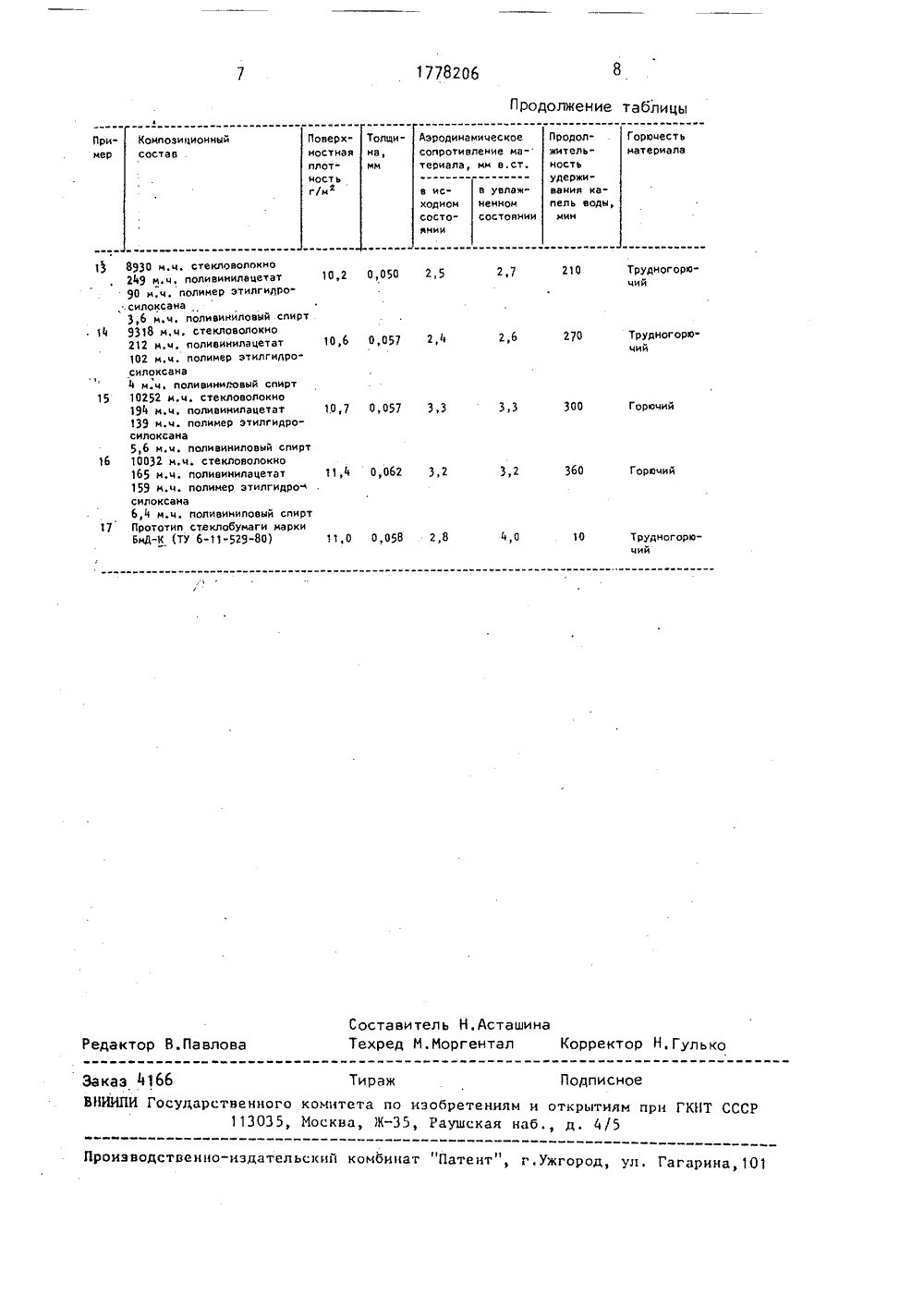

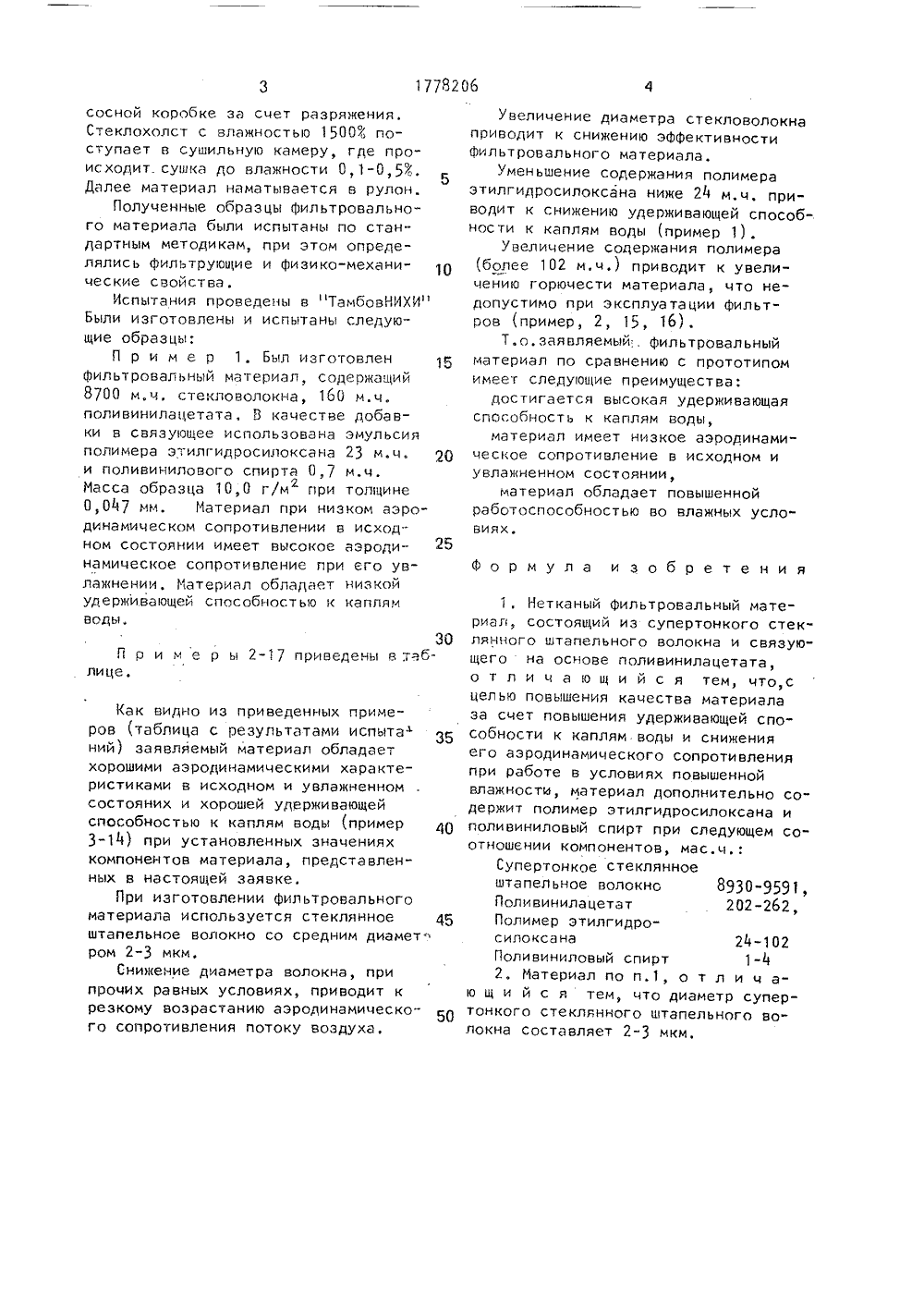

СОЮЗ СОВЕТССО ЦИАЛ И СТИЧРЕСПУБЛИК".Ю - ТЕХ ИМ ЧИ К ф Лг О" Е)- с ПИСАНИЕ ИЗОБРЕТЕНВТОРСКОМУ С 8 ИДЕТЕПЬСТВУ ауцностиН.Асрдин,а кло лоп лст с помощью пневма нки наносится растворвлажности 2000-25004,щего удаляется на отОСУДАРСТВЕННОЕ ПАТЕНТНЕДОМСТВО СССРОСПАТЕНТ СССР)(56) ТУ 6-11-529-80 "Стеклобуиз супертонкого и штапельноголокна". Изобретение относится к производству нетканых Фильтровальных материалов и может найти применение в цел-.люлозно-бумажной, радиоэлектронной,химической, биологической и медицинской отраслях промышленности,Цель изобретения в . повышение качества материала за счет повышенияудерживающей способности к каплямводы и снижения его аэродинамицеского сопротивления при работе в условиях повышенной влажности,Указанная цель достигается тем,цто нетканый Фильтровальный материал содержит супертонкое штапельноеволокно диаметром 2-3 мкм и связующее на основе поливинилацетата с добавкой полимера этилгидросилоксана иполивинилового спирта при следующемсоотношении компонентов, мас,ч.Стекловолокно 8930-9591Поливинилацетат 202-262Полимер этилгид 54) НЕТКАНЫЙ ФИЛЬТРОВАЛЪНЫЙ МАТЕРИАЛ(57) Использование: производство нетканых Фильтровальных материалов иможет найти применение в целлюлознобумажной, радиоэлектронной, химической, биологической и медицинской отраслях промышленности, Сущность изобретения; материал дополнительно содержит полимер этилгидросилоксана ипсливиниловь)й спирт г ри сгрого определенном соотношении компонент1 з.п,ф-лы, 1 табл,Росилоксана 24-102Поливиниловый спирт 1-4Образцы и опытные партии фильтр вального материала получены на опыт ной линии СТБопытного завода НПО "Стеклопластик" следующим образом:Стеклянные шарики из лотка каркасно-бункерной системы поступают в степлавильный: сосуд. Из Фильер стеклавильного сосуда элементарные нити вытягиваются тянущими валиками и подаются в скоростной высокотемпературный газовый поток, истекающий изсопел камеры сгорания. В газовом потоке элементарные нити размягчаются и вытягиваются в штапельные волокнаПолученное волокно поступает в камеру волокноосаждения, образуя стеклохолст.,На стеклохотической Форсусвязующего доИзбыток связуюсосной коробке за счет разряжения.Стеклохолст с влажностью 1500 Й поступает в сушильную камеру, где происходит. сушка до влажности 0,1-0,51,Далее материал наматывается в рулон.Полученные образцы Фильтровального материала были испытаны по стандартным методикам, при этом определялись Фильтрующие и физико-механические свойства.Испытания проведены в "ТамбовНИХИ"Были изготовлены и испытаны следующие образцы;П р и м е р 1. Был изготовленФильтровальный материал, содержащий8700 м.ч. стекловолокна, 160 м.ч.поливинилацетата, В качестве добавки в связующее использована эмульсияполимера этилгидросилоксана 23 м.ч.и поливинилового спирта 0,7 м.ч,Масса образца 10,0 г/м при толщине0,047 мм. Материал при низком аэродинамическом сопротивлении в исходном состоянии имеет высокое аэродинамическое сопротивление при его увлажнении, Материал обладает низкойудерживающей способностью к каплямводы,ЗОП р и м е р ы 2-17 приведены в таблице. Как видно из приведенных примеров (таблица с результатами испыта ний) заявляемь 1 й материал обладает хорошими аэродинамическими характеристиками в исходном и увлажненном состояних и хорошей удерживающей способностью к каплям воды (пример 4 О 3-14) при установленных значениях компонентов материала, представленных в настоящей заявке.При изготовлении Фильтровального материала используется стеклянное штапельное волокно со средним диамет ром 2-3 мкм.Снижение диаметра волокна, при прочих равных условиях, приводит к резкому возрастанию аэродинамического сопротивления потоку воздуха,Увеличение диаметра стекловолокнаприводит к снижению эффективностиФильтровального материала,Уменьшение содержания полимераэтилгидросилоксана ниже 24 м.ч. приводит к снижению удерживающей способности к каплям воды (пример 1).Увеличение содержания полимера(более 102 м.ч.) приводит к увеличению горючести материала, что недопустимо при эксплуатации фильтров (пример, 2, 15, 16),Т,о,заявляемый, фильтровальныйматериал по сравнению с прототипомимеет следующие преимущества:достигается высокая удерживающаяспособность к каплям воды,материал имеет низкое аэродинамическое сопротивление в исходном иувлажненном состоянии,материал обладает повышеннойработоспособностью во влажных условиях.Формула изобретения1. Нетканый Фильтровальный материал, состоящий из супертонкого стеклянного штапельного волокна и связующего на основе поливинилацетата, о т л и ч а ю щ и й с я тем, что,с целью повышения качества материала за счет повышения удерживающей способности к каплям воды и снижения его аэродинамического сопротивления при работе в условиях повышенной влажности, материал дополнительно содержит полимер этилгидросилоксана и поливиниловый спирт при следующем соотношении компонентов, мас.ч,:Супертонкое стеклянноештапельное волокно 8930-9591,Поливинилацетат 202-262,Полимер этилгидросилоксана 24-102Поливиниловый спирт 1-42. Материал по и.1, о т л и ч аю щ и й с я тем, что диаметр супер- тонкого стеклянного штапельного волокна составляет 2-3 мкм.1778206 Продолжение таблицы Горюцесть материала Продолвитель" Толщина,мм Яэродинамическоесопротивление материала, мм в.ст,Поверхностнаяплотность Композиционныйсостав Пример ностьудерживания капель воды, мин в увлажненномсостоянии в исходномсостолнии Трудногорючий 210 2,7 10 2 0)050 2 5 10,6 0,057 2,4 2,6 270 Трудногорю- чий 3,3 300 Горючий 10,7 0,057 3,3 3,2 360 Горючий 11,4 0,062 3,2 11,0 0,058 2,8 4,0 Трудногорючий 10 Редактор В.Павлова Заказ 11166 Тираж ПодписноефцпппЛИ Государственного комитета по иэобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент" г.ужгород ул Г род, ул. агарина, О
