Устройство для кодирования и декодирования информации о вагоне и его грузе

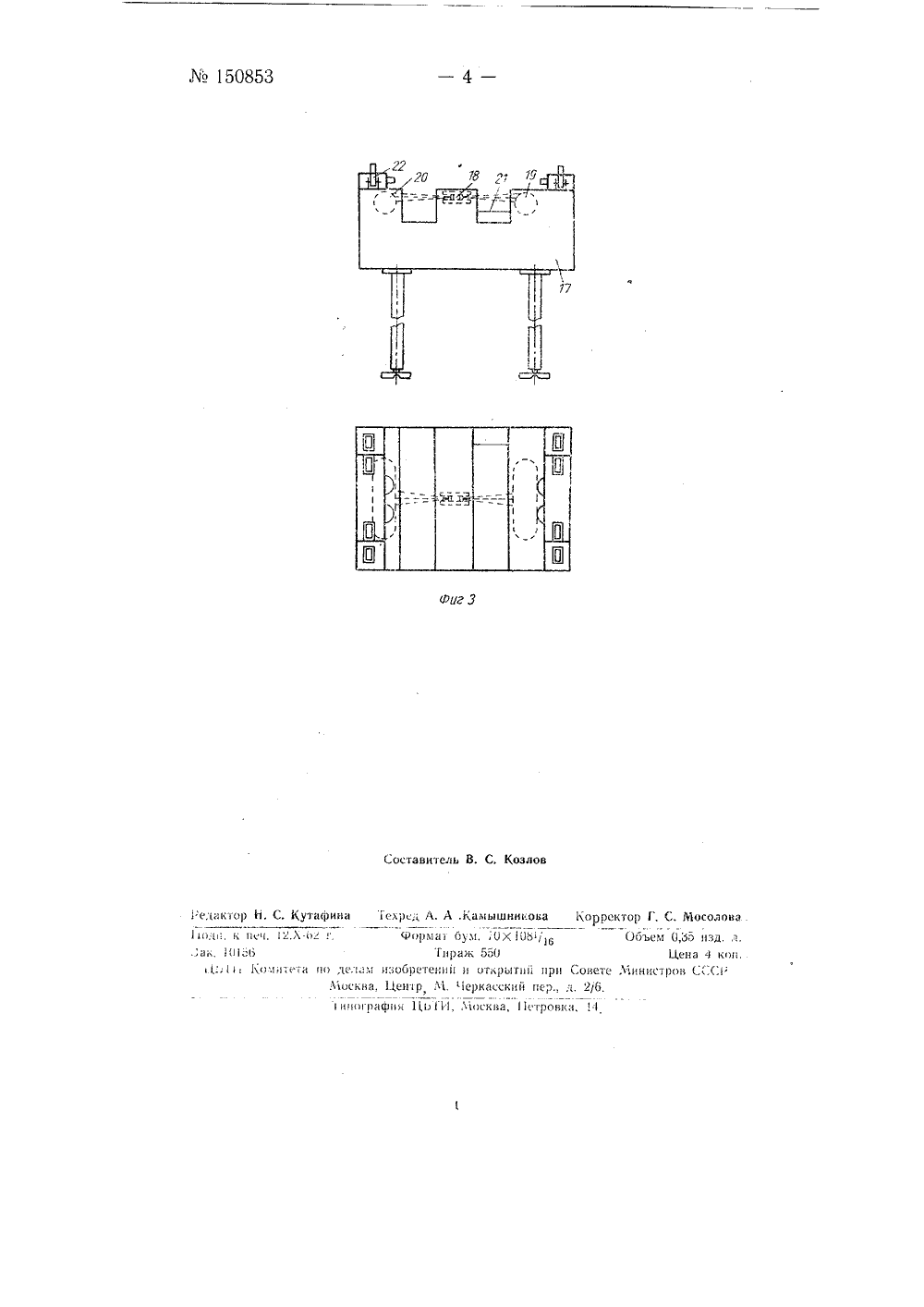

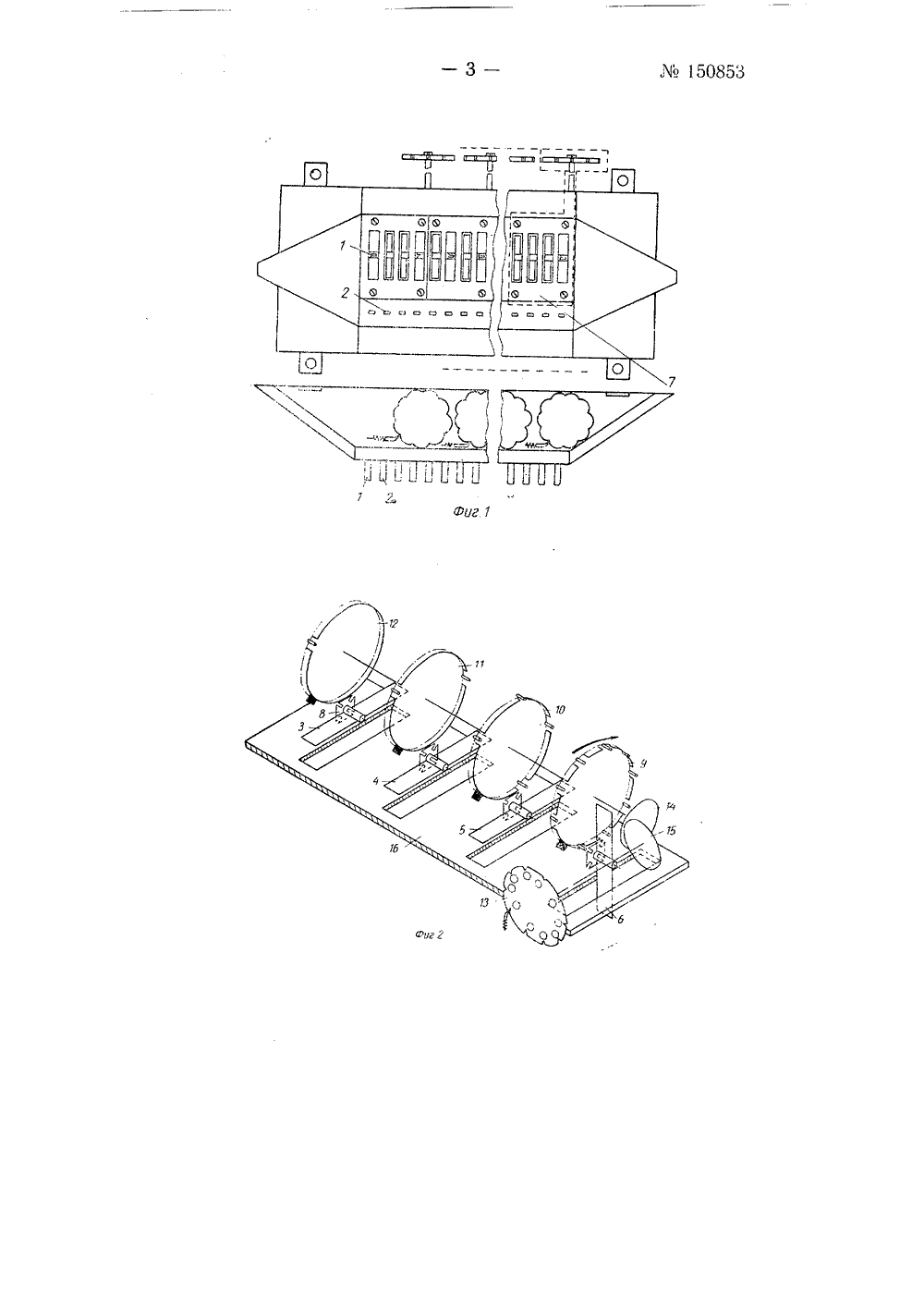

l юИЕ КЗОБРЕЕ МУ СВИДЕТЕЛЬСТВУ АВТО 11 одписная группа Л бЗЛЯ КОДИРОВАН МАЦИИ О ВАГО И ДЕКОДИРОВАНИИ ЕГО ГРУЗЕ За в 1(о(н(ст но делатено 2 сентября 1960 с. ва678651/26 ,спорте 1, ю оюр(юс(1 ин ( онст(ю Минст 11 оюв (,( Опубликовано в Ьюл,етене и(обрстсни 1 М 962 г Известные устройства для кодирования и декодирования информации о вагоне и его грузе с использованием счетчиков и источников радиоактивного излучения не Обеспечив(1;юто.(ати(еского считываЯ информацииВ предлагаемом устройстве автоматизация считывания информации, записанной на станции отправления, независимо от скорости вагона, достигнута применением в качестве носителей информации металлических пластин, установленных на вагоне и занимающих одно из двух устойчивых положений - горизонтального 1 О) или вертикального 1), а в качестве декодирующего устройства - напольного приемника.На фиг. 1 приведена конструкция кодового устройства; на фиг, 2 -- схематическое изображение кодового набирателя; на фиг. 3конструкция напольного приемника описываемого устройства.Кодовое устройство вагона представляет собой металлический блок, на котором в два ряда расположены металлические кодовые 1 и сии;(ронизирующие 2 пластины, Кодовые пластины 1 занимают одно из двух устойчивых положений в горизонтальн (О) или вертикальное 11) относительно ряда синхронизирующих пластин,Состояние 1 соответствует случаю, когда кодовая пластина находится в выдвинутом состоянии. В состоянии 0 кодовая пластина повернута на 90 и находится внутри кодового устройства, Вся информация о вагонах и грузе в кодовоъ устройстве вагона кодируется двоично-деся.ичным кодом. Набор чисел в двоичной системе счисления, соответствующий десятичному числу, осуществляется четырьмя кодовыми пластинами 3 - б кодового набирателя 7, каждая из которых снабжена мальтийским крестом 8. Кроме того, кодовый набиратель 7 содержит кодовые диски 9 - 12, цифровой диск 13 на десять фиксированных положений и конические зубчатые колеса 14 и 15. Все детали набирателя 7 разме150853щены на основании 1 б. Расположенные на оси вращения мальтийского креста 8 кодовые пластины 3 - б при вращении кодовых дисков 9 - 12 могут занимать вертикальное (1) или горизонтальное (О) по отношению к основанию 1 б положения Блок кодового устройства вагона включает восемнадцать кодовых набирателей, на которых набирается вся информация о вагоне и грузе. Набор данных о вагоне и грузе цифровыми дисками производится на станции погрузки после формирования состава. Затем цифровые диски закрываются металлической коробкой и опечатываются.В качестве декодирующего устройства служит напольный приемник 17, предназначенный для получения электрических импульсов бесконтактным способом при снятии двоично-десятичной информации с кодового устройства, содержащий общий источник 18 радиоактивных излучений, действующий на счетчики 19 и 20 синхроимпульсов и кодовых импульсов. Напольный приемник 17 выполнен в виде металлической коробки и снабжен пазами 21 для прохождения в них кодовых 1 и синхронизирующих 2 пластин и шарикоподшипниками 22 для улучшения скольжения приемника по кодовому устройству вагона,При подходе вагона напольный приемник 17 поднимается выше уровня головки рельса, а при соприкосновениии с кодовым у"тройством вагона прижимается к последнему. После отключения тока электромагнитные катушки, не изображенные на чертеже, позволяют опуститься напольному приемнику в нормальное состояние, С кодовых устройств последующих вагонов железнодорожного состава информация о вагоне и его грузе снимается аналогично.Предмет изобретенияУстройство для кодирования и декодирования информации о вагоне и его грузе с использованием счетчиков и источника радиоактивного излучения, отличающееся тем, что, с целью автоматизации считывания информации, записанной на станции отправления, независимо от скорости вагона, в нем применены в качестве носителей информации металлические пластины, установленные на вагоне и занимающие одно из двух устойчивых положений - горизонтальное (О) или вертикальное (1), относительно ряда пластин, закрепленных постоянно с шагом, равным шагу кодирующих пластин, а в качестве декодирующего устройства использован напольный приемник, содержащий общий источник радиоактивного излучения..,1. Кои теа форама оуги 0105 Тирал 550 1 о делам ивобретепип и открыгпй при Совет Москва. Центр М, 1 еркасский пер., и. 2/6. 1
