Реактив для выявления микроструктуры магния и его сплавов

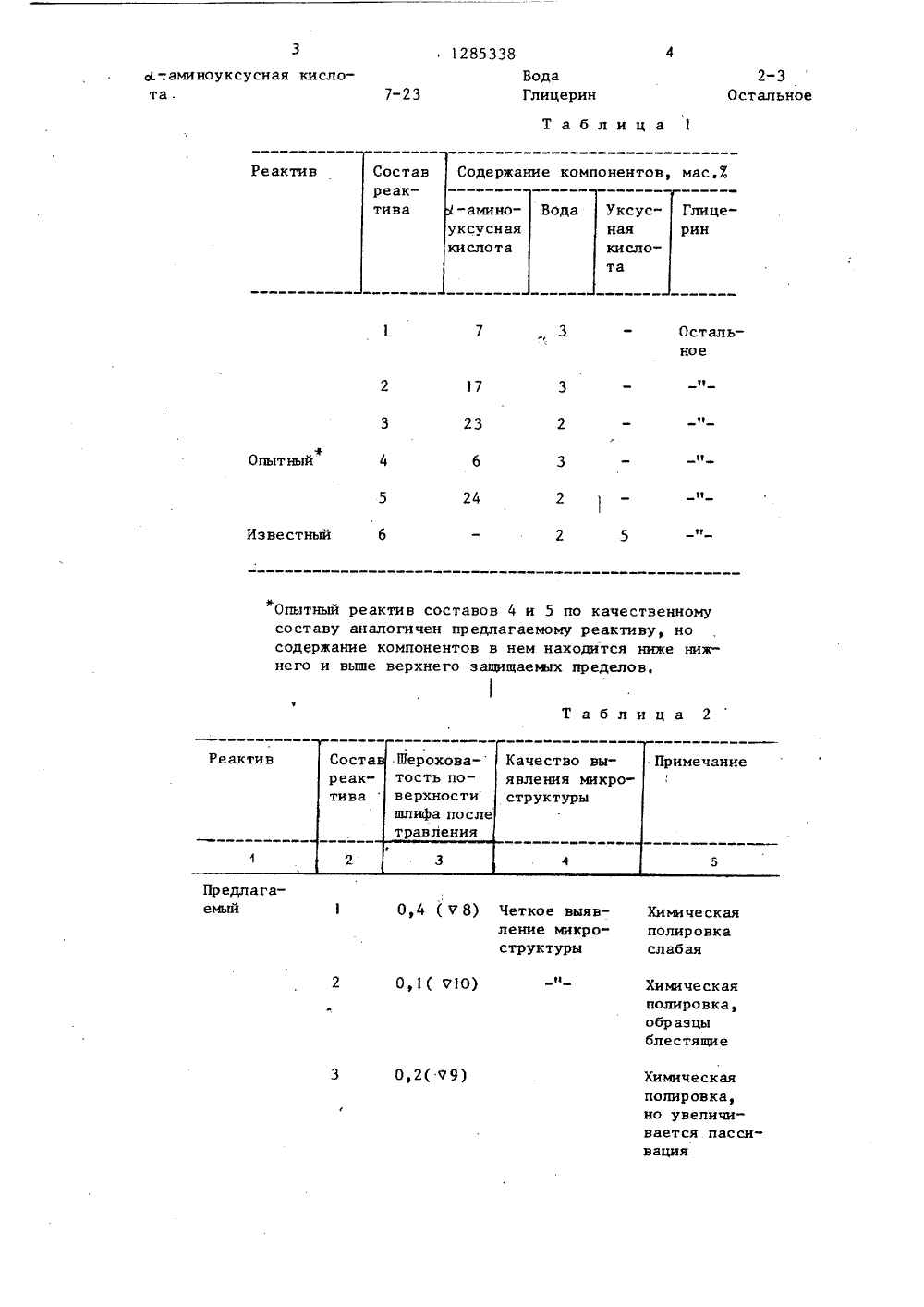

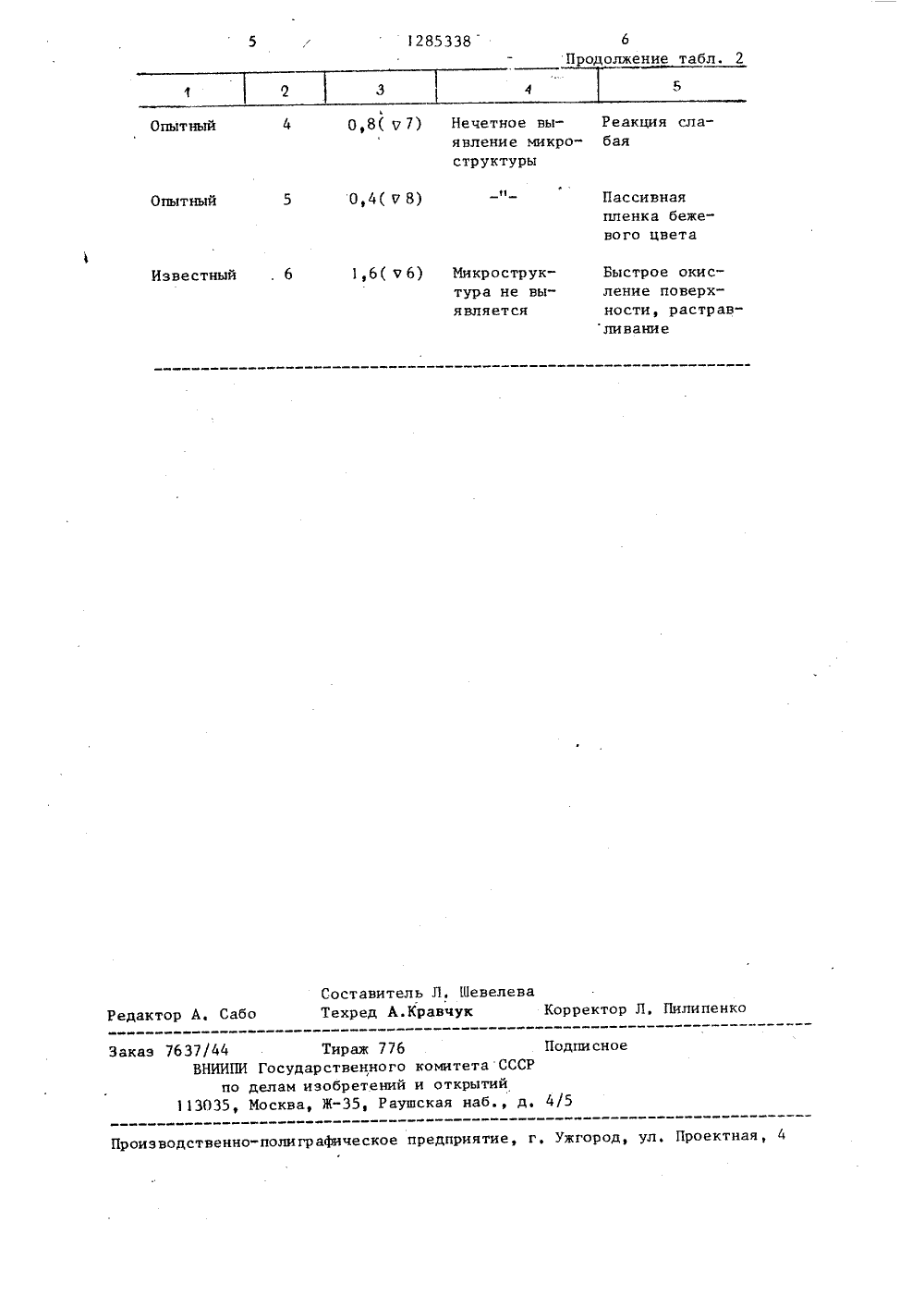

СО 1 ОЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ПИСАНИЕ ИЗОБРЕТ ЛЬСТВУ ВТОРСКОМ У 3 Н, Дворянкин,1942, 9.(57) Изовамдля в ИВ ДЛЯ ВЫЯВЛЕНИЯ МИМАГНИЯ И ЕГО СПЛАВОетение относится квления микроструктур актимагии ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(56) Коваленко В. С. Металлографические реактивы, Справочник, М,:Металлургия, 1973, с. 80,Уа 1 гег Вег 11 ап цпд апс 1 еге "Меса 118 гарМе Йеэ Маепеэ 1 пц 1 э цпс 1зе 1 пег СесЬпдэсЬеп Ьердегцпцеп",и его сплавов. Цель изобретения - повышение качества выявления при одновременном химлческом полированиишлифа и исключения окисления поверхности его после травления, в реактивдополнительно введена Ы-аминоуксусная кислота при следующем соотношении компонентов, мас,7: д.-аминоуксусная кислота 7-23, вода 2-3 иглицерин - остальное. Травление проводят при 115-140 С в течение 51 О мин погружением образца в реактив, Промывку образцов после травления осуществляют теплой проточнойводой и сушат сжатым воздухом иливодоотнимающими средствами (например, этанолом или ацетоном). 2 табл.Изобретение относится к металлургии цветных металлов, в частности креактивам для выявления микроструктуры магния и его сплавов,Цель изобретения - повышение качества выявления при одновременномхимическом полировании шлифа и исключение окисления поверхности егопосле травления,Оценка работоспособности предложенного реактива проведена на шлифах из чистого литого магния и сплавах магния с диспрозией с содержанием 17 и 30% (по массе), Образцыподвергают травлению после механической обработки на токарном станке,Шероховатость исходных образцов равняется 0,8 (Ч 7), В табл. 1 приведены композиции опробованных составов предлагаемого реактива, 20Приготовление предлагаемого реактива производят следующим образом,Расчетное количество о-аминоуксусной кислоты при б 0-100 С растворяют в навеске глицерина, после25охлаждения до 40-50 фС в раствор вводятрасчетное количество воды. В результате образуется субстанция желтовато-коричневого цвета1 30Травление производят при 115 о40 С 5-10 мин погружением образцав реактив. Промывку образцов послетравления осуществляют теплой проточной водой и сушат сжатым воздухомили водоотнимающими средствами (например, этанолом или ацетоном),В процессе работы за счет высокойтемпературы вода из реактива постепенно испаряется, при этом наблюдается снижение скорости растворенияи увеличения пассивации металла, Длявосстановления работоспособности реактива в него добавляют 2,0-3,0 мас.%воды. 45Данные по результатам травленияв предлагаемом, опытном и известномреактивах приведены в табл. 2,На основании приведенных данныхв табл, 2 видно, .что в предлагаемом 50реактиве отчетливо выявляется микроструктура при одновременном химическом полировании шлифа, В известном реактиве наблюдается сильноерастравливание, структура не выяв/ляется,В предлагаемом реактиве приводится проверка стабильности состоянияповерхности шлифов во времени после выявления микроструктуры. Испытания проводятся в условиях 95%-й относительной влажности при комнатной температуре в течение 30 сут, Осмотр образцов проводится в металлограический микроскоп через каждые 5-7 дней, Изменения состояния поверхности шлифов после испытаний не наблюдается. Четкость структуры за время испытаний не изменилась.Ы-аминоуксусная кислота является одной из самых сильных органических кислот и относится к классу аминокислот, По отношению к магнию и редкоземельным элементам (например, европию, диспрозию, церию), а также к цирконию, является сильным окислителем, благодаря этому удалось создать композицию с глицерином и водой, обеспечивающую при определенных температурных условиях высокоэффективную химическую полировку магния и сплавов на его основе при одновременном выявлении их микроструктуры Глицерин выполняет роль замедлителя реакции и поверхностно-активного вещества.Полученный реактив отличаетсяпростотой состава и приготовления,прост в использовании, нетоксичен(в отличие от реактивов с этиленгликолем), обеспечивает высокое качество выявления микроструктурылитого и деформированного магния исплавов магния с редкоземельнымиэлементами (диспрозием церием, европием и т,п.) после их токарнойобработки и исключает необходимостьмеханической полировки, Работоспособность реактива высокая: в 100 мпреактива можно обработать порядка%40 дм поверхности шлифов.Реактивнепригоден для магниевых сплавовс цинком и алюминием,формула изобретенияРеактив для выявления микроструктуры магния и его сплавов, содержащий воду и глицерин, о т л и ч а ю - щ и й с я тем, что, с целью повышения качества выявления при одновременном химическом полировании и исключения окисления поверхности после травления, он дополнительно содержит а-аминоуксусную кислоту при следующем соотношении компонент тов, мас,%:-амина- Вода Уксус" Глицексусная ная рин кислота кислот 7 стальое 3 3 4 Опытный 2 Известнь Опытный реактив составовсоставу аналогичен предласодержание компонентов внего и вьппе верхнего защи и 5 по качественномуаемому реактиву, ноем находится ниже нижаеидх пределов. блица 2 Предлаг Ч 8) Четко ление струкыявкро" 10) О 2( 99) че лиров но увеличивается пассиаци с-,аминоуксусная кислоХимиче скаяполировкаслабая Химн че скаполировкаобразцыблестящие12853380,8( д 7) Опытный Нечетное выРеакция слабая явление микроструктуры 0,4( ч 8) Опытный Пассивнаяпленка бежевого цвета Известный . 6 Составитель Л. ШевелеваТехред А.Кравчук Корректор Л. Пилипенко Редактор А. Сабо Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1,6 ( 7 6) Микроструктура не вы- является Заказ 7637/44 Тираж 776 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж"35, Раушская наб., д, 4/5
