Реактив для выявления микроструктуры алюминиевых сплавов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1260716
Авторы: Давидчук, Захарова, Иванчикова, Коляда
Текст

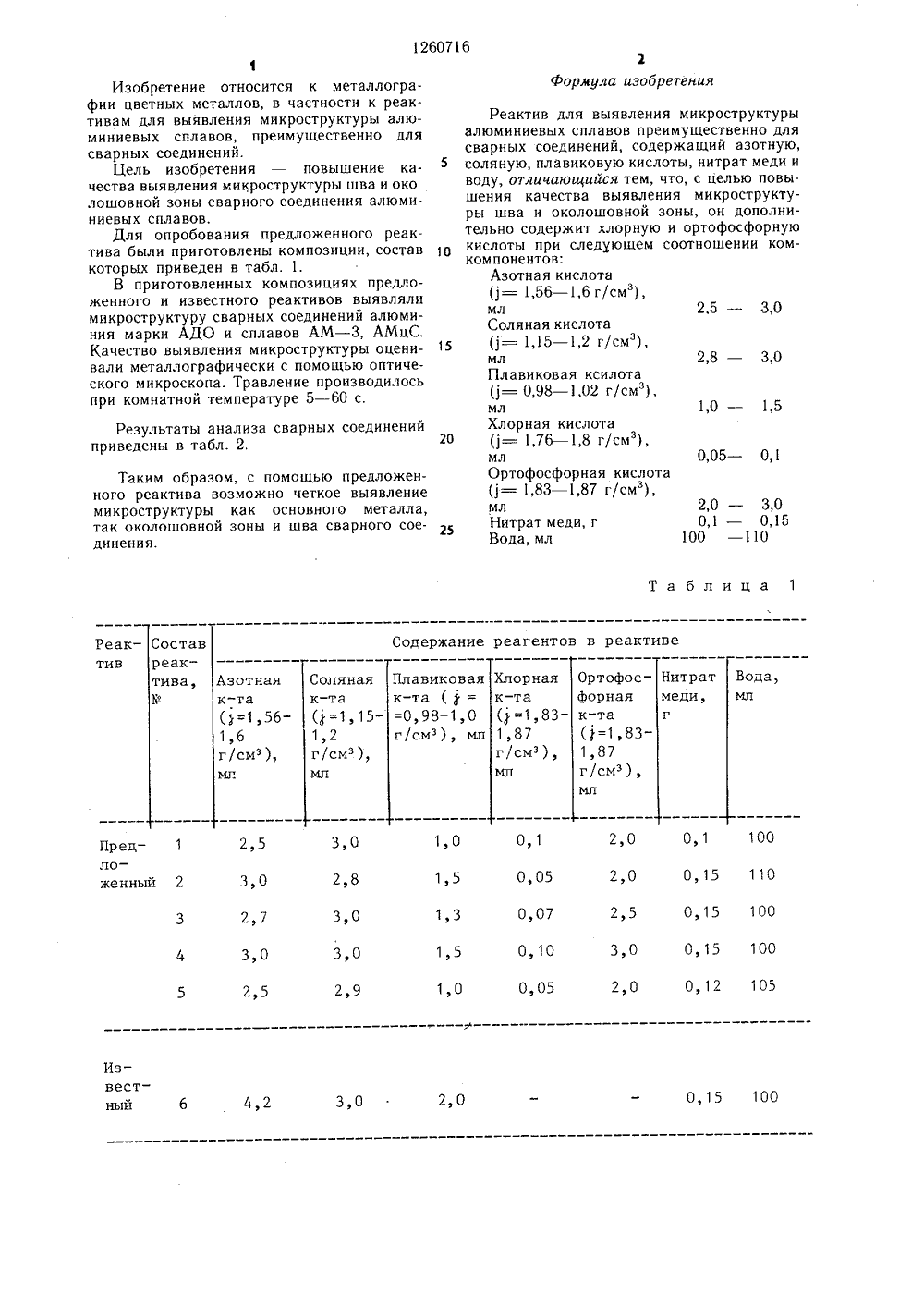

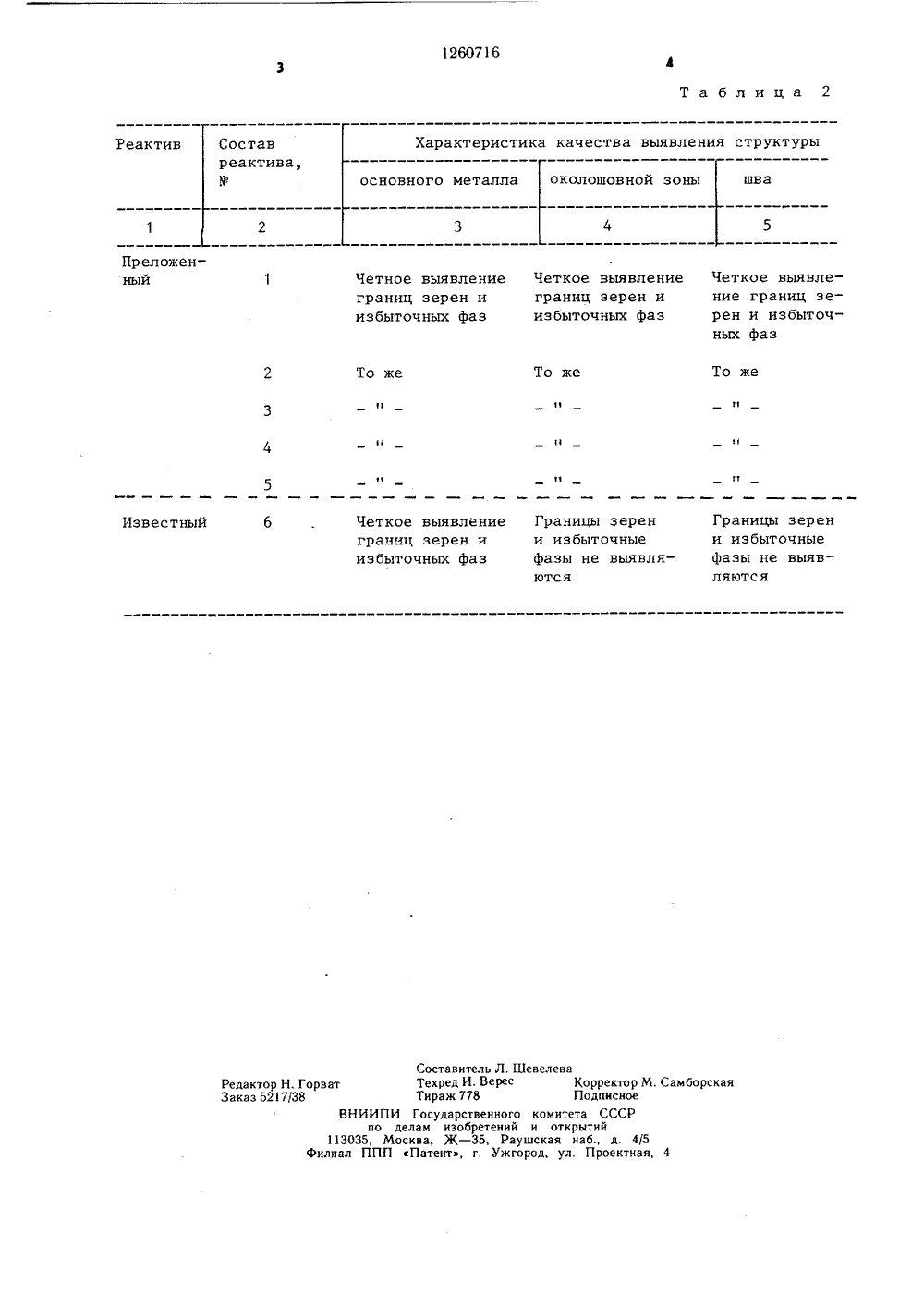

(57 гра ии цвет АРСТВЕННЫЙ КОМИТЕТ СССРЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ОРСКОМУ СВИДЕТЕЛЬСТ, А. М. Захарова, Г. Ф. Иванчикова 9.715 (088.8)В. С. Металлографичеравочник. М,: Металлуретельство СССР 01 М 1/32, 1982.ЛЯ ВЫЯВЛЕНИЯ МИКЛЮМИНИЕВЫХ СПЛАотносится к области меых металлов, в частности к реактивам для выявления микроструктуры алюминиевых сплавов преимушественно для сварных соединений. Цель изобретения - повышение качества выявления микроструктуры шва и околошовной зоны сварного соединения алюминиевых сплавов, что достигается введением в реактив хлорной и ортофосфорной кислот, Реактив для выявления микроструктуры алюминиевых сплавов содержит азотную кислоту=1,56 - 1,6 г/смз) 2,5 - 3,0 мл, соляную кислоту ( =1,15 - 12 г/см ) 2,8 - 3,0 мл, плавиковую кислоту (1= 0,98 - 1,02 г/см ) 1,0 - 1,5 мл, хлорную кислоту = 1,76 - 1,8 г/см) 0,05 - 0,1 мл, ортофосфорную кислоту= 1,83 - 1,87 г/см ) 2,0 - 3,0 мл, нитрат меди 0,1 - 0,15 г, воду 100 - 110 мл, 2 табл,15 1,0 - 1,5 Та блица 1 Реак- Состав Содержание реагентов в реактиве реактив Ортофосфорнаяк-та(=1,561,6г/смэ)мл 0,1 100 0,15 1100,15 100 0,15 100 О, 12 105 2,0 0,1 1,0 3,0 2,5 Пред в 1 ло -женный 2 2,0 0,05 1 т 5 2,8 3,0 0,07 1,3 3,0 2,7 3,0 3,0 0,10 1,5 3,0 2,0 0,05 1,0 2,9 Известный 6 0,15 100 2,0 3,0 4,2 1Изобретение относится к металлографии цветных металлов, в частности к реактивам для выявления микроструктуры алюминиевых сплавов, преимущественно для сварных соединений.Цель изобретения - повышение качества выявления микроструктуры шва и око лошовной зоны сварного соединения алюминиевых сплавов.Для опробования предложенного реактива были приготовлены композиции, состав которых приведен в табл. 1.В приготовленных композициях предложенного и известного реактивов выявляли микроструктуру сварных соединений алюминия марки АДО и сплавов АМ - 3, АМцС, Качество выявления микроструктуры оценивали металлографически с помощью оптического микроскопа. Травление производилось при комнатной температуре 5 - 60 с. Результаты анализа сварных соединенийприведены в табл, 2,Таким образом, с помощью предложенного реактива возможно четкое выявление микроструктуры как основного металла, так околошовной зоны и шва сварного соединения. Реактив для выявления микроструктурыалюминиевых сплавов преимущественно длясварных соединений, содержащий азотную,5 соляную, плавиковую кислоты, нитрат меди иводу, отличающийся тем, что, с целью повышения качества выявления микроструктуры шва и околошовной зоны, он дополнительно содержит хлорную и ортофосфорнуюкислоты при следующем соотношении комкомпонентов:Азотная кислота1260716 Таблица 2 Характеристика качества выявления структуры Состав Реактив реактива,У основного металла околошовной зоны шва Преложенный Четкое выявлеграниц зерен и избыточных фаз границ зерен и избыточных фаз То же То же То же Четкое выявление Известный границ зерен и избыточных фаз Составитель Л. ШевелеваТехред И. Верес Корректор М. СамборскаяТираж 778 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Н. ГорватЗаказ 5217/38 Четное выявление Четкое выявление Границы зерени избыточныефазы не выявляются ние границ зерен и избыточных фаз Границы зерени избыточныефазы не выявляются
СмотретьЗаявка
3775869, 19.07.1984
ПРЕДПРИЯТИЕ ПЯ В-2120
КОЛЯДА АЛЕКСАНДР АЛЕКСАНДРОВИЧ, ЗАХАРОВА АЛЬБИНА МАКАРОВНА, ДАВИДЧУК ПАВЕЛ ИВАНОВИЧ, ИВАНЧИКОВА ГАЛИНА ФИЛАТОВНА
МПК / Метки
МПК: G01N 1/32
Метки: алюминиевых, выявления, микроструктуры, реактив, сплавов
Опубликовано: 30.09.1986
Код ссылки
<a href="https://patents.su/3-1260716-reaktiv-dlya-vyyavleniya-mikrostruktury-alyuminievykh-splavov.html" target="_blank" rel="follow" title="База патентов СССР">Реактив для выявления микроструктуры алюминиевых сплавов</a>
Способ выявления микроструктуры сплавов на основе никеля
Номер патента: 1742669
Опубликовано: 23.06.1992
Авторы: Галушко, Ларионов, Черницын
МПК: G01N 1/32
Метки: выявления, микроструктуры, никеля, основе, сплавов
...далее ионное травление шлифа в среде аргона. Ионное травление пзооводят при давлении а,;,гона 104 - 10 мм рт,ст. при напряжении 0,8 - 1,5 кВ и токе 15 - 25 мА в течение 15 м: н На образцах из сплава ЭП 741 НП были выявлены границы зерен, карбида, двойники зерен, а также выделения у -фазы внутри зерен. жения неудовлетворительна и часть информации о микроструктуре утрачивается,Цел; изобретения - повышение качества выявления микроструктуры сплавов на основе никеля путем создания более развито о рельефа при травлении структурных составляющих сплавов.Для этого в предлагаемом способе на О поверхность исследуемого шлифа предва- (. рительно наносят вакуумным напылением ) слой из хпорида натрия толщиной 1 - 5 мкм, после чего осуществляют...
Реактив для выявления микроструктуры магния и его сплавов
Номер патента: 1285338
Опубликовано: 23.01.1987
Авторы: Бушуев, Дворядкин, Лалаян, Мошин
МПК: G01N 1/32
Метки: выявления, магния, микроструктуры, реактив, сплавов
...45Данные по результатам травленияв предлагаемом, опытном и известномреактивах приведены в табл. 2,На основании приведенных данныхв табл, 2 видно, .что в предлагаемом 50реактиве отчетливо выявляется микроструктура при одновременном химическом полировании шлифа, В известном реактиве наблюдается сильноерастравливание, структура не выяв/ляется,В предлагаемом реактиве приводится проверка стабильности состоянияповерхности шлифов во времени после выявления микроструктуры. Испытания проводятся в условиях 95%-й относительной влажности при комнатной температуре в течение 30 сут, Осмотр образцов проводится в металлограический микроскоп через каждые 5-7 дней, Изменения состояния поверхности шлифов после испытаний не наблюдается. Четкость...
Способ выявления микроструктуры металлов и их сплавов
Номер патента: 1753334
Опубликовано: 07.08.1992
МПК: G01N 1/32
Метки: выявления, металлов, микроструктуры, сплавов
...отжига вины анализируемой поверхности на глуби- Ы и т.д. ну порядка 30 мкм, т,е. на глубину, 3 ьЦель изобретения. - выявление про- -превышающую максимальную. величину странственной структуры зерен образца,зерна молибдена, непрошедшего рекриП р и м е р. Предложенный способ опро- сталлизованный отжиг. бован для выявления микроструктуры мо- После проведейия двух электройолиролибдена марки МЧ. Обрабатывался образец вок осуществляется химическое травМение размером 1,2 х 20 х 0,6 мм, Поверхность об- всей анализируемой поверхности в реактиразца (1,2 х 20 мм) подвергалась механиче- ве, содержащем на 100 мл дистиллирован- ской обработке с помощью шлифованных ной воды 15 г красной кровяной соли и 2 г бумаг и алмазных паст различной зернисто-...
Способ выявления микроструктуры металлов и сплавов
Номер патента: 86407
Опубликовано: 01.01.1950
МПК: C23C 8/00, G01N 33/20
Метки: выявления, металлов, микроструктуры, сплавов
...404490 в Гостехиику ССС способ выявления микроструктуры металлов и сплав вакууме с применением в качестве травптеля окпслагаетсяаг ев я структуры мехность шлифата, впускаемыхо происходит рровать процессенин столика )состоянии. получаются оо 1 звестнь 1 мп в кими методами. м ет и зоб р ения С нос о о вьгя микроструктуры мет емпературах, о т л и ч подвергается воздейс 1 ми, при давлении О,1 ления сокпх акуум, образ ллов и с аю щий с лавов после натем, что 1 нлиф 3 азота. Впускае ст. грева пх при вьпомещенный в в мых в камеру с шю окпсло - 10 мм р вов при н р е лов азота,Для выявлени лированную повер ствию окислов азо В результате этог позволяет зафикс рах, а при примен талла в нагретом Окислы азотаталлов при наг подвергают кра в...
Способ выявления микроструктуры железомедных сплавов
Номер патента: 375519
Опубликовано: 01.01.1973
Авторы: Михайл, Шарафилова
МПК: G01N 1/32
Метки: выявления, железомедных, микроструктуры, сплавов
...27.Ч 1.1973 Авторыизобретен В, А, Михайлчди и Н. ил Заявител ОСОБ ВЫЯВЛЕНИЯ МИКРОСТРУКТУРЬ ЖЕЛЕЗОМЕДНЫХ СПЛАВОВ в фосфорно-хромовом электролите, содержашем 87/, ортофосфорной кислоты, 114 хромового ангидрида, 2 воды. Ток 0,3 а/сме, температура 20 С. мет изобретения б выявлен сплавов,е в раств я тем, чт ия двух ф травления рованиеИзобретение относится к области металлографии и может быть использовано для выявления микроструктуры железомедных сплавов, предназначенных для изготовления массивных роторов асинхронных электродвигателей,Известен способ выявления микроструктуры железомедных сплавов путем химического травления в растворе азотной кислоты.Предлагаемый способ отличается от изве стного тем, что с целью одновременного выявления двух...
