Способ изучения микроструктуры металлов и сплавов при испытании плоских образцов в процессе растяжения с различными скоростями
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 147351
Авторы: Лозинский, Перцовский
Текст

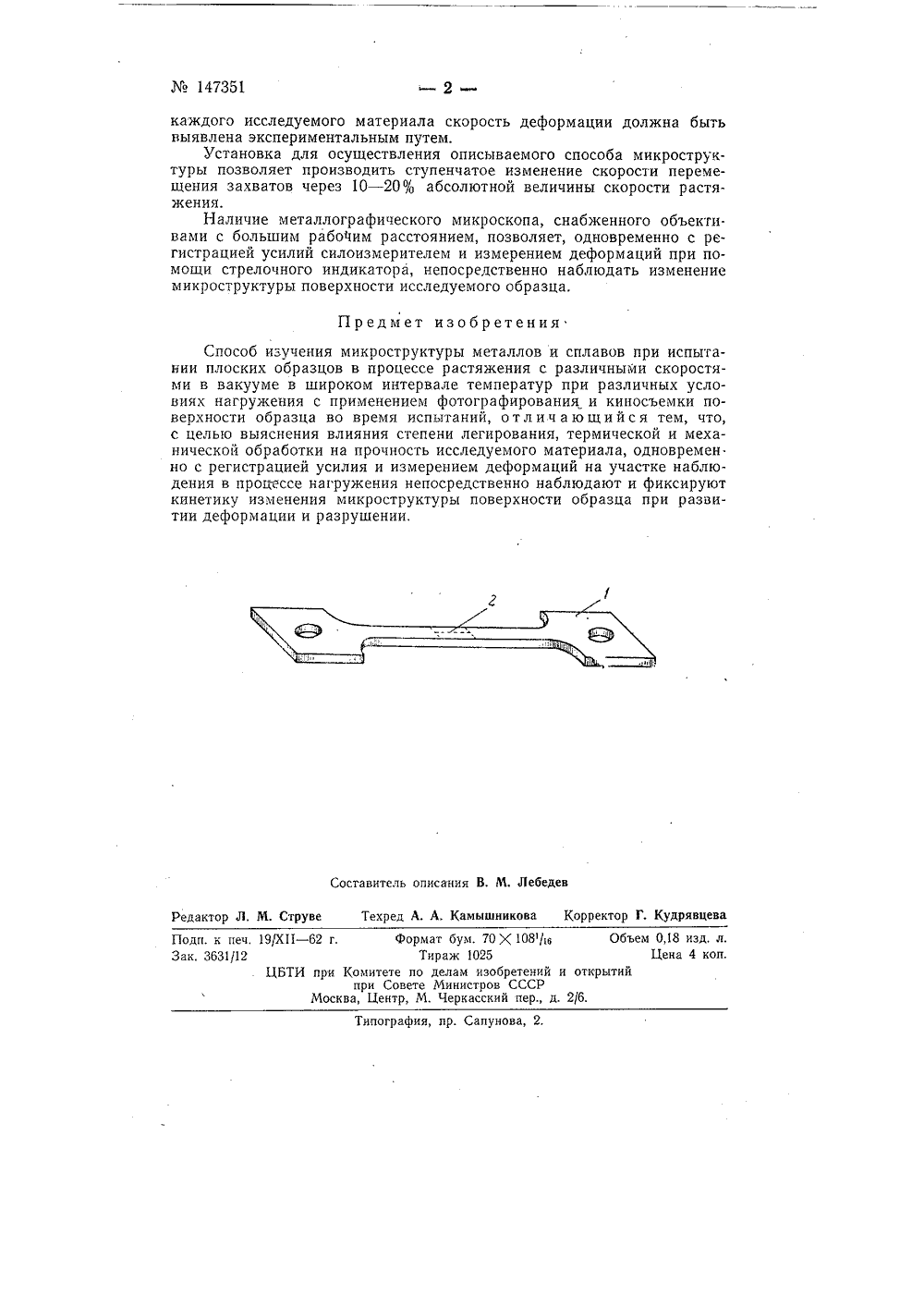

Юа 147351 Класс 421, 34 я; 421, 34 оеСССР ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа М 172М, Г. Лозинский и Н. 3. Перцовский СПОСОБ ИЗУЧЕНИЯ МИКРОСТРУКТУРЫ МЕТАЛЛОВИ СПЛАВОВЗаявлено ЗО сентября 1960 г. за680761/25 в Комитет по делам изобретений и сткргятий при Совете Министров СССРОпубликовано в Бюллетене изобретений10 за 1962 г.Известны различные способы изучения микроструктуры металлов и сплавов при испытании плоских образцов в процессе растяжения с различными скоростями в вакууме в широком интервале температур и при различных условиях нагружения. В известных способах во время испытания применяется фотографирование и киносъемка поверхно, сти образца.Описываемый способ отличается от известных тем, чго в нем одновременно с регистрацией усилия и измерением деформаций на участке наблюдения в процессе нагружения непосредственно наблюдают и фик. сируют кинетику изменения микроструктуры поверхности образца при развитии деформации и разрушении. Такой способ позволяет определить влияние степени легирования, термической и механической обработки на прочность исследуемого материала. На чертеже изображен образец для испытаний в общем виде, Образец 1 подготавливается для металлографического исследования путем шлифовки и последуюшей полировки одной из его поверхностей. В средней части образца при помощи прибора для измерения микротвердости наносятся отпечатки 2 алмазной пирамиды, позволяющие производить наблюдения и фотографирование одного и того хке участка поверхности образца. При помощи отпечатков определяется также удлинение образца в процессе растяжения. Точность измерения деформаций является допустимой для качественного изучения процессов деформирования металлов при высоких температурах и различных скоростях нагружения, Так как скорость деформации в нагретой зоне отличается от теоретической, то при проведении экспериментов для147351 каждого исследуемого материала скорость деформации должна быть выявлена экспериментальным путем.Установка для осуществления описываемого способа микроструктуры позволяет производить ступенчатое изменение скорости перемещения захватов через 10 - 20% абсолютной величины скорости растяжения.Наличие металлографического микроскопа, снабженного объекти. вами с большим рабочим расстоянием, позволяет, одновременно с регистрацией усилий силоизмерителем и измерением деформаций при помощи стрелочного индикатора, непосредственно наблюдать изменение микроструктуры поверхности исследуемого образца. Предмет изобретения Составитель описания В, М, Лебедев Техред А. А. Камышникова Корректор Г. Кудрявцева Редактор Л. М. Струве Подп. к печ, 19/Х 11 - 62 г. Формат бум. 70 Х 108/и Объем 0,18 изд. л. Зак. 3631/12 Тираж 1025 Цена 4 коп ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6.Типография, пр. Сапунова, 2. Способ изучения микроструктуры металлов и сплавов при испытании плоских образцов в процессе растяжения с различными скоростями в вакууме в широком интервале температур при различных условиях нагружения с применением фотографирования и киносъемки поверхности образца во время испытаний, отличающийся тем, что, с целью выяснения влияния степени легирования, термической и механической обработки на прочность исследуемого материала, одновремен но с регистрацией усилия и измерением деформаций на участке наблюдения в процессе нагружения непосредственно наблюдают и фиксируют кинетику изменения микроструктуры поверхности образца при развитии деформации и разрушении.
