Смесь для изготовления литейных форм по выплавляемым моделям

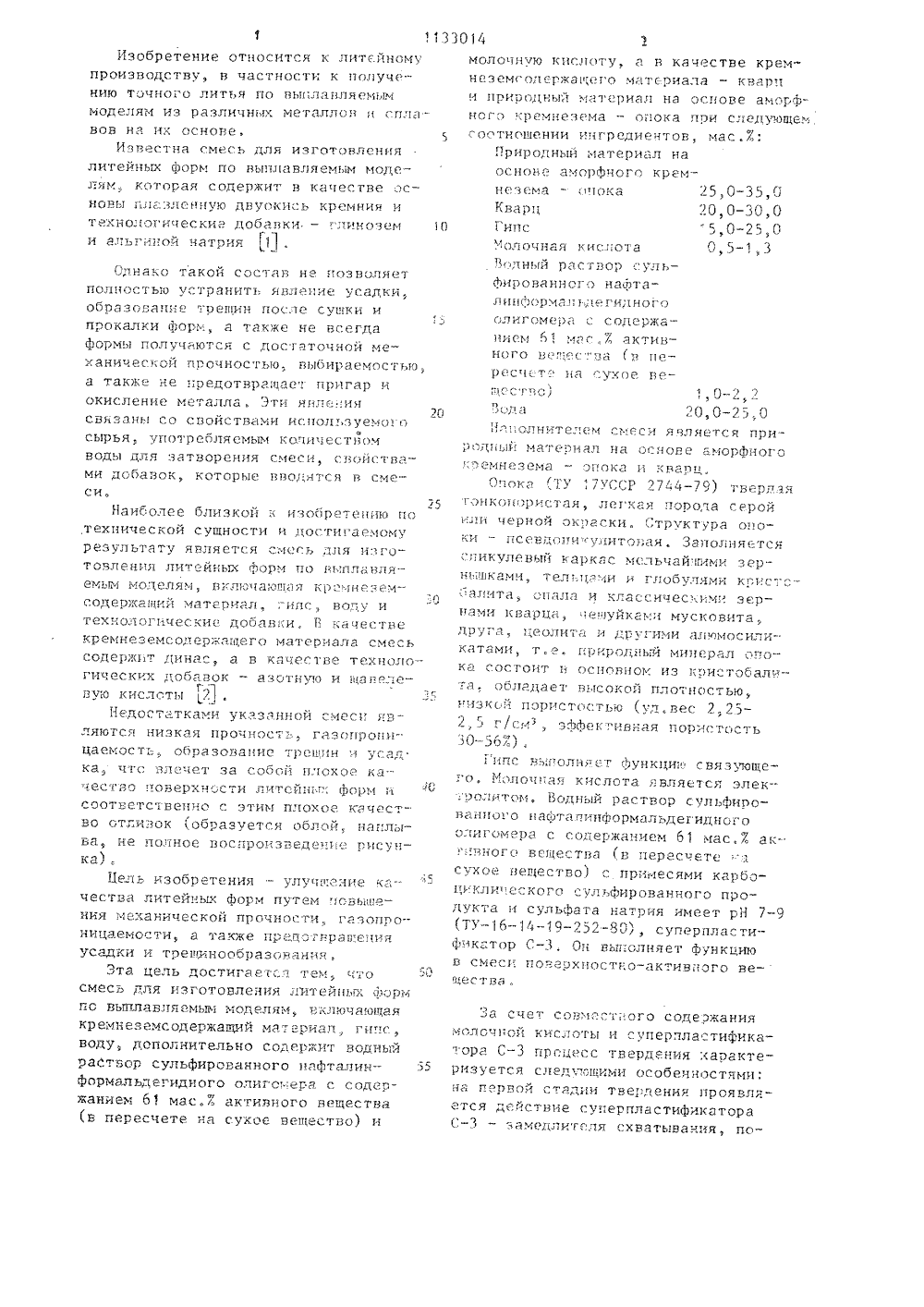

Изобретение относится к литейному производству, в частности к получеНию ТОЧНОГО ИЛЬЯ По ВЪН(ЛЯЛЯРМЪГМ моделям из различных металло и сплявов ня их основе,ЭИзвестна смесь для изготовлениялитейных форм по выппяв.ггяемым моделям, которая содержит в качестве ос- НОРЫ ГЛ -ЗЛРтп 1 тю Двтут(ЭКЧ; Ь К 1 ЭРМНИЯ И 1 ЕХ 1(О ОГ ИЧС( КИЕ дОбатЗКИ. - (ЛИ(НОЗЕМГт( и алы ицой натрия 11. Сднако такой состав не позволяет полностью устранить явление усадкит обрязовягце трещин лос.1 е сушки и прокалки форь., а также не всегда формы пОлучяются с .Г(Ос 1 ятОчной механической П 1 эочностью, выбираемостьюа также не предотврягает пригар иокисление металла. Зт язлеияС В Г( 3 а Ы С О С В 0 Й С Т В Р МИ ИСПОЛ т (З У Ег(7 Г О(сырья, употреоляемым количествомводы для затворения смеси, свой(.тва -ми добавок, которые водятся в смеСИ оНаиболее близкой к изобретению по техцической сущности и .остигаемомурезультату являет(я см ь лля иготовления лггейнъв( форм по нъгпла 1 зля -емьг Моделям, ключаюшяя кэо(цезем.- и СОДРЭжакгий МЯТЕРИЯЛ,:ИПС, ВОДУ И техноло 1-1 ческие добавки,. Б качествекрегНеземсо(1 ержягцего материала смесьСОДЕРжпт,гИНЯС, а В Ка 1 ЕСтВЕ тЕХНОЛОгических добавок - азотуа и щаеле -гвую кислоты ("1,Недостатками указ;иной смеси являются низкая прочность, гязопрони" цаемость образование барс(;ин ( усад. кя, что влечет за собои п.чохое кат е (и в о и 0 13 е 1 э х и О с т и л ис Г 1 Н 1 вф О 1 э и ч соответственно с этим плохое тгячество Отливок (образуется облойт няплыва не полное воспроьвведен.е рисунка) .сЦЕЛЬ ИЗОбр ЕтЕНИЯ - утлутц(ггНГгЕ Кя ЧЕСТБЯ ЛИТЕЙНЪХ ФОРМ ПУТЕМ 1 ОВЪ 11 ЕНИЯ МЕХЯНИЧССКОЙ ПРОЧГОс 1"И., ГРЗОГт(0"- НИГаЕМССтн а таКжЕ ПРаЦЭГВРЯО Етп(Яусядки и трещинообрязс(г(яня (Эта цель достигает:; - тем., чтоСМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ ЛгитЕйцьь( ФОРМпо вьгплявля емъР мод Рлям и кл 1 ОЧ яОщяя КрЕМНЕЗЕМСОдЕртжацЗй Мат врняп, ГИ.ЗС, водудополнительно содержит воднъъй раетвор сульфированного пафталин- фОРМЯЛЬДЕГИДНОГО ОЛИГС(:ЕРа С СОДЕР- жанием 61 мас.т. активного вещества (в пересчете ня сухое вещество) имолочную кислоту, я в качестве кремнезем( олержащего мятсриаля - кяр и природнъгй материал на основе агрфного (ремнезема - опока при седу(эщем( ;ос тнсшении ингредиентов, мас.7:Нриродныи материал наоснове аморфгого крем 25,0-35,020,0-30,00,5 - 1,3 н(за емя - и экя КварцГипс.1. сНя:. Олнит ел ел 107 20,0-25 то;1 сдный материал КЯТЙИ ., Г .( э. Р(ДЪ(.1 МИН С(Э.,(1 кя состоит в основном из кристобялиэ яОбэяцае 1 БъсОкои плотностью н;зкс(й пористостью (уд,вес 2.,2 эт. /(: (Э Э(1 Э(ЗЭЕК.11 чявя я Пор",С тг(СТ 30 -5(эт)Гипс въсполня ет (эункци( связующего. 1 зло 1(гяя кислота является элек .",эолитам, Водный раствор с.ульфировянного нафтялинформяльдегидного о;ИГОмР 1 эа с сопе 1 эжа 1 зием гэ 1 мяс,7. яе.- 1.:ного вс:шества (в пересчете э сухое вещество) с пргзмесями карбос(букли:еского сульфированного продукта и сульфата натрия илеет рН 7-9 (1 У 16-1( в -252(-80) суггерпластифнкятор С-З,. Он выполняет функцию в смеси поверхностно-яктивцоГО вецествя За счет со(.мост:.Ого содеэжания молочной кислоты и суперпластифика ора СпроцР(,с твердеьИя харяктеризу ется след(1 лвц(ими особенн эстями: ня первой стад;и твердения проявляется действие суперпластификатора С- зямедлителя схватываят, пок.гмнеземя - (эпока и карц.0 чокя ГчУ 17 УССР 27 чт - 79) твертгяя гэгКо(11 э(стая, ле Кая пороча серой (З.гч черной окраски. Структура опо- КГПСРВДО 1 И(Ут(цТ 01,Яя, ЗЯПОХНЯЕТСЯ Гликулевый каркя" мельчайгимн зернъшкамз, т(ел 1,1(ятчи и глобучями крис.: - ; яэитя, лила и классичес,имн зер- НяМИ КВяЭця 1(ШуЙКя 11 Н МУСКОВИТа, друГя, 1;воли(а и другими яэ(Омосили1133 Усадка,7 Жид"; котеСроки охва- ГазоСодержание,мас.7 Смесь Компоненты рочность мПа.ДообПослеобжиконага нец га 1 Опока 20 КварцГипс 20 12 12 20 1,4 8,4 От- Отсут- сутству-ству 23,5 Вода ет ет Молочная кислота 0,5 30 Опока Кварц 30 Гипс 22,5 18 40 47 От,2 2,4 ОтВода сут- сутству- ствует ет вышается пластичность теста вследствие адсорбции частицами полуводного и двуводного гипса суперпластификатора С-З и уменьшается скорость образования зародышей, на второй ста-дии основное действие проявляет элек-. тролит (молочная кислота), благодаря чему наступает направленная кристаллизация.Технология приготовления предла гаемой смеси состоит в том, что природный материал - опоку, кварц, высокопрочный гипс, предварительно по- молотые до удельной поверхности4000-45000 см /г, смешивают в лабораторной фарфоровой мельнице10 мин, после чего затворяют водным раствором комплексной добавки(молочная кислота и суперпластификатор С). Полученной смесью производят заливку выплавляемой модели, затем просушивают и прокаливают форму. Суперпластификатор С-.З 1,0 014 4При этом получают достаточно прочные литейные формы, которые полностью воспроизводят размеры и рисунок выплавляемой модели и позволяют получить достаточно высокую степень чистоты поверхности выплавляемого изделияВ таблице приведены примеры составов предлагаемой формовочной массы и свойства смеси.Как следует иэ таблицы, предлагаемый состав смеси обеспечивает повышенную механическую прочность, гаэопроницаемость, устраняются трещины и усадка,Реализация изобретения позволит повысить качество литейных форм и соответственно с этим качество литья. Кроме того, предлагаемый состав позволит использовать природное недорогое сырье, что обеспечит низкую стоимость формовочной смеси.1133014 Продолжение таблицы рочость,мПа лочная кислот стификатор ССуп ока Квар От- От,1сут- сут 25 1 с тву- ствут ет Молочная кисл стификатор С2 уп 55,72,ин и Азотная кислота 1,2,0,0350,07 Щавелевая о Составитель И,Куницкая,Пыжова Техред А,Бабинец Корректор М,Леонтюк Редак каз 98 ал ППП Патент , г. Ужгород, ул. Проектная,5,04,53,5 Бо 9,0 лее12 6/11 Тираж 746 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, РаушНе 0,54- 0,03- Отбо,08 0,24 сутлее ству 30ет Подп комитета СССР открытий ская наб., д. 4/
