Устройство для повышения устойчивости параллельной работы электрических генераторов путем изменения мощности первичного двигателя в зависимости от тока генератора

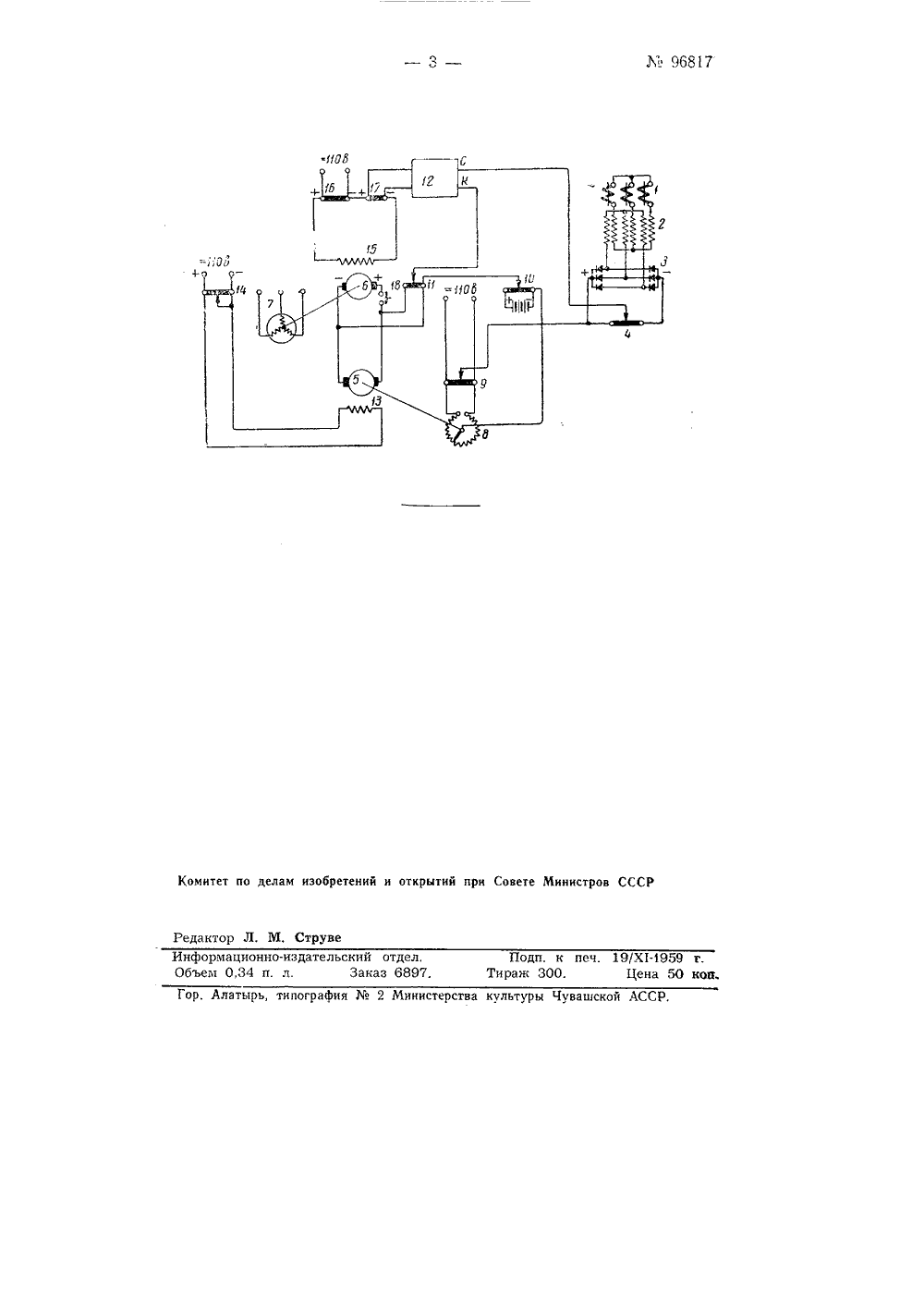

М 9687 Класс 2 с, 65 о 21 сР 9Я 1; ь ОГИСАНИЕ ИЗОБРЕ ЕНИЯ- -Я АЯСУ,. л оУ:Д,Ц.ЯУВ. Л, Иносов, В. Е, Крутикова и Л. В. ЦукерникУСТРОЙСТВО ДЛЯ ПОВЫШЕНИЯ УСТОЙЧИВОСТИПАРАЛЛЕЛЬНОЙ РАБОТЫ ЭЛЕКТРИЧЕСКИХ ГЕНЕРАТОРОВ ПУТЕМ ИЗМЕНЕНИЯ МОЩНОСТИ ПЕРВИЧНОГО ДВИГАТЕЛЯ В ЗАВИСИМОСТИ ОТ ТОКА ГЕНЕРАТОРА Заявлено 7 декабря 1951 г. за Х" 446566 в Министерство электростанций СССР Известен способ повьппения устойчивости параллельной работы синхронных генераторов путем регулировки первичного двигателя. Новым в описываемом изобретении является устройство, связывающее орган управления мощностью первичного двигателя с величиной тока нагрузки генератора, обеспечивающее непрерывность изменения могцности в зависимости от тока генератора. Для этой цели применена следящая система, состоящая из трансформаторов тока, подключенных к генератору, промежуточного трансформатора, выпрямителей, потенциометров и исполнительного двигателя постоянного тока, управляющего золотником серводвигателя регулятора скорости первичного двигателя. На чертеже приведена принципиальная схема устройства,Напряжение с вторичной обмотки 1 трансформатора тока, подключенного к генератору, через промежуточный трансформатор 2 и выпрямители 3 подается на потенциометр 4. Это выпрямленное на. пряжение бу 1 ет пропорционально току генератора. Исполнительный двигатель д постоянного тока, механически связанный с золотником серводвигателя регулятора скорости турбины, питается от генератора 6 постоянного тока, приводимого в движение от электродвигателя 7 трехфазного тока. С исполнительным двигателем 5 механически связан также потенциометр 8, на который подано напряжение постоянного тока 110 в. Это же напряжение подведено к потенциометру 9, ползунок которого соединен с одним из контактов потенциометра 4. Ползунок потенциометра 8 соединен с одним из контактов потенциометра 10. Питание потенциометра 10 осуществляется от отдельного источника тока. Потенциометры 9 и 10 предназначены для ручного(дистяниоыного) управления величиной мощности и поэтому наряжение а контактах потенциометров е изменяется во время всего процесса регулировяРя. Ползунок потенциометра 10 соединен с одним из контактов потенциометра 11, подключенного параллельно к зажимам генератора 6 постоянного тока. Ползунок потециометра 4 сосдиеРс сеткой С лампы фазовращатсля, управляемого тиратроного выпрямителя 12. Ползунок потенциометра 11 сосдинсн с катодом К этой же лампы.Таким Образом, на секу .яьпы О носи гс.но катода по;яетс 5 алгебраическая сумма напряжсий, снимае(мых с потенциометров 4, 8, 9, 10 и 11.Обмотка 13 возбуждения исполнительного электродвигателя 5 питается от апряжения постояноготока 110 в через потенциомстр 14.Обмотка 15 возбуждения генератора 6 питается от разности постоя- ного напряжения 110 в, включенного в цепь возбуждения через сопротРвлеРс 16 и выходного напряжения тиратронного выпрямителя 12, включенного в цепь возбуРкдення через сопротивление 17. Для отключения исполнительного двигателя 5 предусмотрен выключатель 18,При некотором няпряжеин межд С и К напряжение на выхОдс тиратронного выпрямителя достигнет 110 в и следящий привод будет находиться в покое, Призменении тока генератора изменится и напряжение на потенциометре 4, вследствие чего изменится и напряженНе на выходе тиратронного выпрямителя. В результате исполнительный двигатель 5 начнет вращаться. Он будет вращаться до тех пор, пока изменение напряжения на потенциомстре 8 не уравновесит происщедшего изменения напряжения.Таким образом, перемещение золотника и серводвигателя регулятора скорости будет определяться изменением тока генератора.Напряжение потенциометра 11 вводится в цепь управляюдих напряжений для стабилизации сеедящей системы.Предмет изоб ретенияУстройство для повышения устойчивости параллельной работы электрических генераторов путем изменения мощности первичного двигателя в зависимости от тока генератора, о т л и ч а ю щ е е с я тем, что, с целью создания непрерывности изменения мощности, применена электрическая следящая система, связывающая орган управления мощностью первичного двигателя с величиной тока генератора.Л" 96817 Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Л, М, Струве Гор. Алатырь, типография2 Министерства культуры Чувашской АССР. Информационно-издательский отдел,Объем 0,34 и. л. Заказ 6897. Подп. к печ. 19/Х 1-1959 г. Тираж 300. Цена 50 код,
