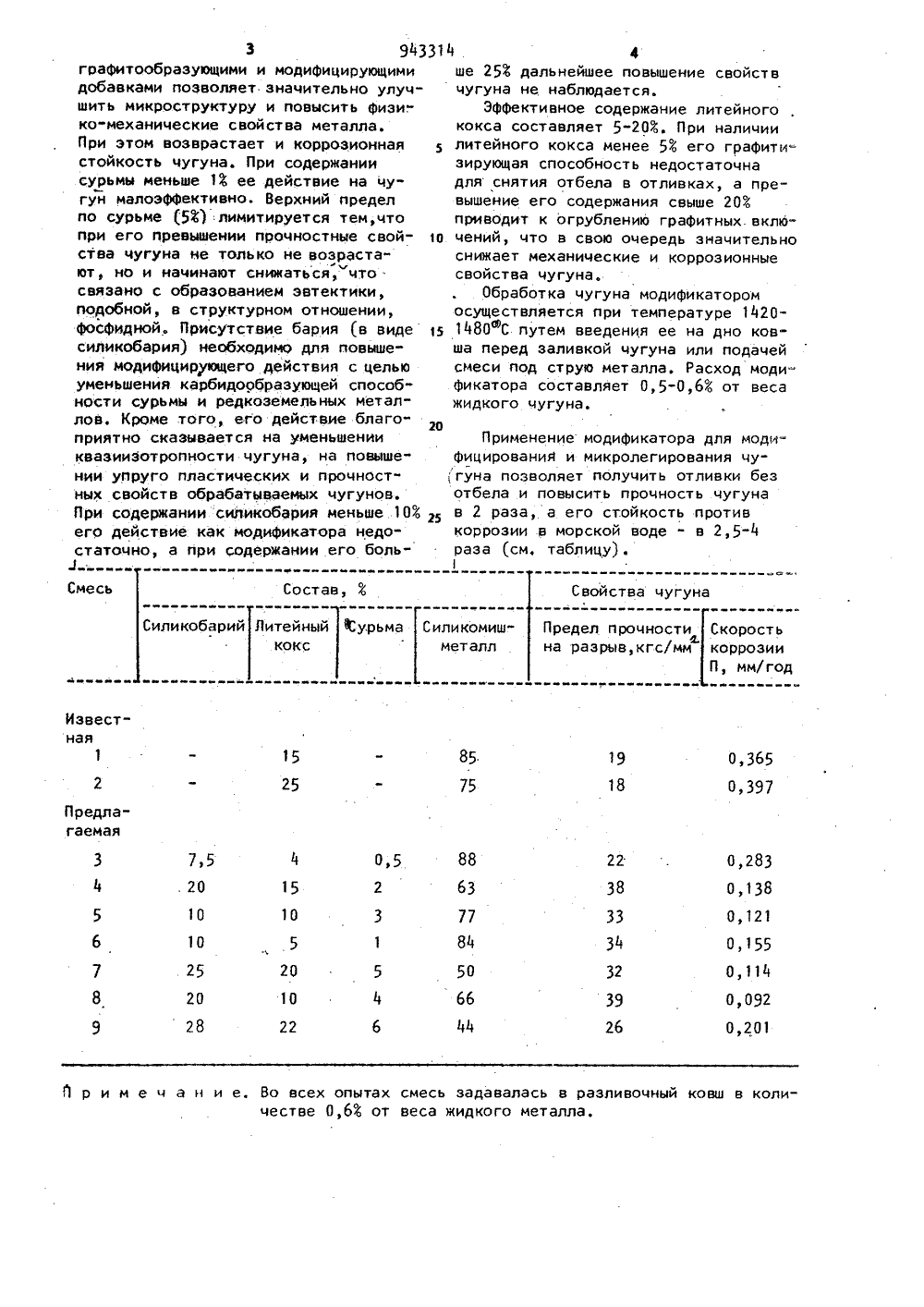

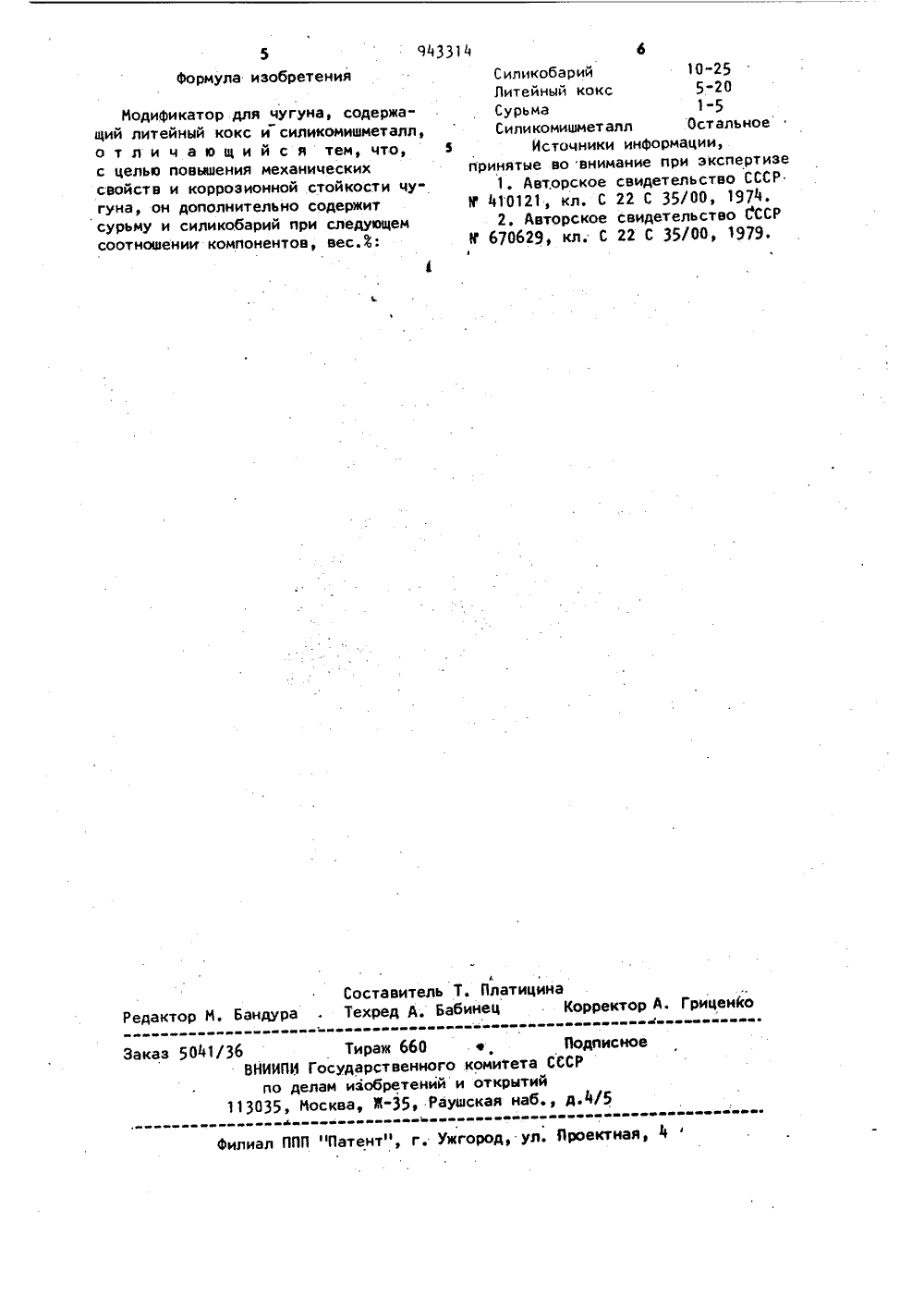

Модификатор для чугуна

Союз СоветсиикСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ в 943314.СССРво делен взебретении открытий 15,07.82, Бкования опнса бликова.Вели летия Киевски Велик автомобильно-дорожный и Октябрьской социалистич 1) Заявител ИФИКАТОР ДЛЯ А-90, л йный кок я к металодифицирую" месям, ися механичеств чугуна. комишметалл10-30 2.ЭТОТ МОДИграфитиэирующв связи с от5 ментов в еговлияние на исвойства чугу ие относитстности кегирующимля повышен Изобретелургии, в цщим и микропользуемымких и специ икатор обей спосоутствиемсоставе,очностнына. ладает высокойностью; однаколегирующих элеон не оказываети специальные льных сво Цель изобретен0 нических свойствкости чугуна.Указанная цельчто модификатор,кокс и силикомишм5 но содержит сурьмследующем соотношвес, Ф:СиликобарийЛитейный коксСурьмаСиликомишметаллСурьма в чугунразующим элемента 0-25 5-20 1-5 стально ся перл четании вля Известен модификатор для обработ-ки чугуна, со е жа ий е ома ан д р щ ф рр рг ец и силикомишметалл при следующем соотношении компонентов, вес.Ф: силикомишметалл 5-20, ферромарганецосноваНедостатками такой модифицирующей смеси являются необходимость в повышении ее количества для достижения механических свойств выше марки СЧ 32-52, что вызывает появление Отбела в отливках, кроме того, модификатор практически не влияет на корроэионные свойства чугуна.Наиболее близким к изобретению по технической сущности и достигаемому результату является модификатор следующего состава, вес.Ъ: силн" ия - повышение меха- и корроэионной стойдостигается тем,содерЖащий литейныйеталл, дополнитель"у и силикобарий приенин компонентов,20Применение модификатора для модифицирования и микролегирования чу(гуна позволяет получить отливки безотбела и повысить прочность чугунав 2 раза, а его стойкость противкоррозии в морской воде - в 2,5-4раза (см таблицу) .Свойства чугуна Состав, 4 Смесь Силикобарий Литейныйкокс Предел прочности Скорость на разрыв,кгс/мм коррозииП, мм/год урьма Силикомиш- металл Известная1 85 75 0,365 0,397 15 25 2 Предлагаемая 88 63 77 84 0,283 0,138 0,121 0,155 0,114 0,092 0,201 22 38 33 34 32 39 26 0,5 4 6 7 8 9 7,550 66 44 5 4 б 10 20 28 22 П р и м е ч а н и е. Во всех опытах смесь задавалась в разливочный ковш в количестве 0,61 от веса жидкого металла.3 943 графитообразующими и модифицирующими добавками позволяет значительно улучшить микроструктуру и повысить физи". ко-механические свойства металла.При этом возврастает и коррозионная стойкость чугуна. При содержании сурьмы меньше 13 ее действие на чугун малоэффективно. Верхний предел по сурьме (5 Ф) лимитируется тем,что при его превышении прочностные свойства чугуна не только не возрастают, но и начинают снижаться, чтосвязано с образованием звтектики, подобной, в структурном отношении, фосфидной. Присутствие бария (в виде силикобария) необходимо для повыше" ния модифицирующего действия с целью уменьшения карбидообразующей способности сурьмы и редкоземельных металлов. Кроме того, его действие благоприятно сказывается на уменьшении квазиизотропности чугуна, на повыше" нии упруго пластических и прочностных свойств обрабатываемых чугунов. При содержании силикобария меньше 10 З его действие как модификатора недостаточно, а при содержании его боль" 314 аше 253 дальнейшее повышение свойствчугуна не наблюдается.Эффективное содержание литейногококса составляет 5"201. При наличиилитейного кокса менее 5/ его графитизирующая способность недостаточнадля снятия отбела в отливках, а превышение его содержания свыше 203приводит к огрублению графитных. вклю О чений, что в свою очередь значительноснижает механические и коррозионныесвойства чугуна.Обработка чугуна модификаторомосуществляется при температуре 14201480 С путем введения ее на дно ковша перед заливкой чугуна или подачейсмеси под струю металла. Расход модификатора составляет 0,5-0,63 от весажидкого чугуна.943314 Модификатор для чугуна, содержащий литейный кокс и силикомишметалл, о т л и ч а ю щ и й с я тем, что, 3 с целью повышения механических свойств и коррозионной стойкости чу" гуна, он дополнительно содержит сурьму и силикобарий при следующем соотношении компонентов, вес.3: Силикобарий 10-25Литейный кокс 5-20Сурьма 1-5Силикомишметалл ОстальноеИсточники информации,йринятые во внимание при экспертизе1, Авторское свидетельство СССРй 410121, кл. С 22 С 35/00, 1974.2. Авторское свидетельство СССР11 670629, кл. С 22 С ЗУОО 1979.3Составитель Т. ПлатицинаРедактор М. Бандура . Техред А. Бабинец Корректор А. Гриценкое вве еввее ееевЗаказ 5041/36 Тираж 660 е, ПодписноеВНИИПО Государственного .комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5евв е е е е еее ее ееевФилиал ППП "Патент", г. Ужгород, ул. Проектная, 4
