Система регулирования давления в пламенном пространстве стекловаренной печи

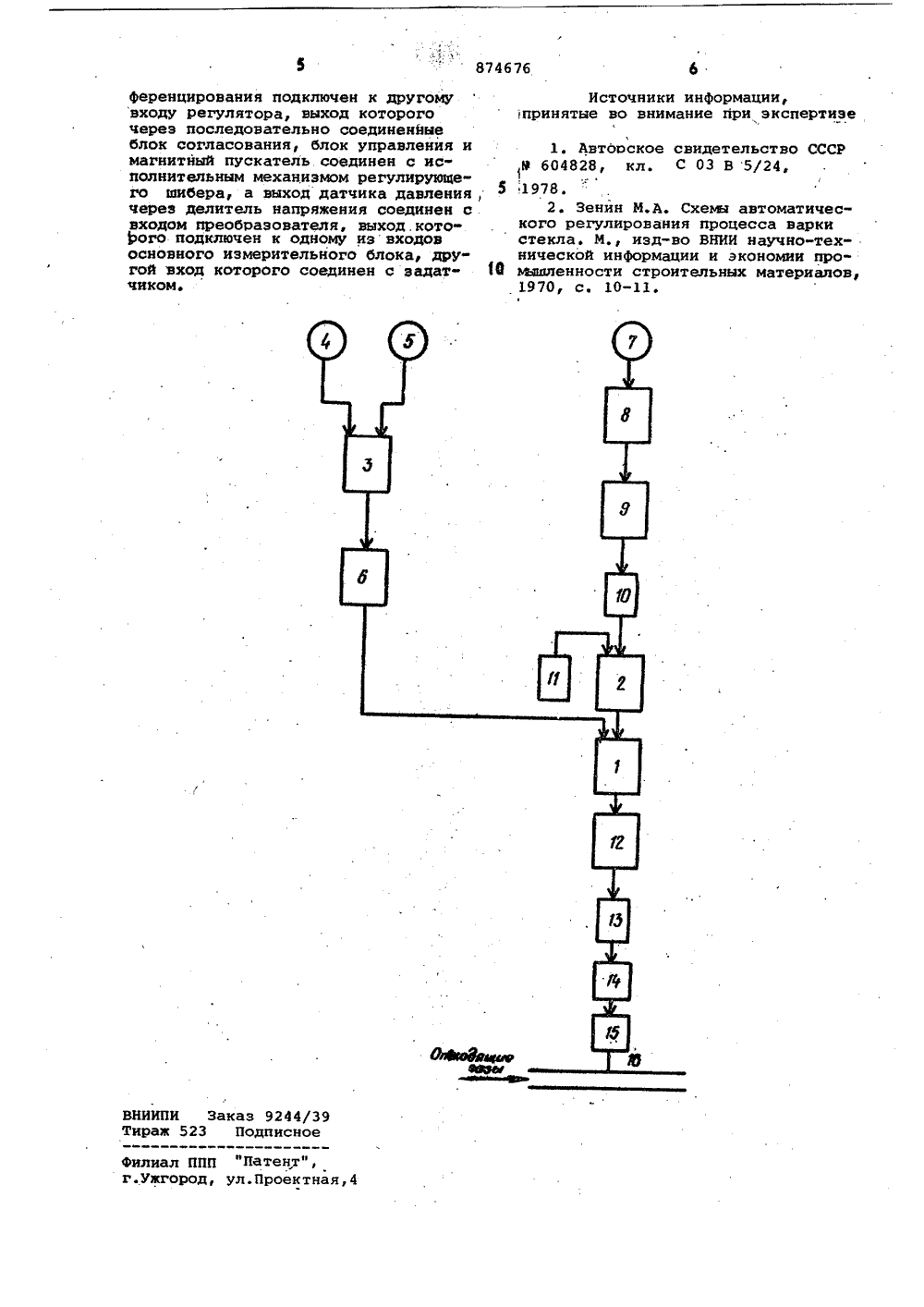

ния, блок управления и магнитный пускатель соединен с исполнительным механизмом регулирующего шибера, а выход датчика давления через делитель напряжения соединен с входом преобразователя, выход которого подключен к одному из входов основного измерительного блока, другой вход которого соединен с задатчиком.На чертеже изображена система регулирования давления в пламенном про.странстве стекловаренной печи.Система состоит иэ регулятора 1, измерительных блоков 2 и 3, датчика 4 расхода топлива, датчика 5 расхода воздуха, блока б дифференцирования, одного или нескольких отборных устройств 7, установленных на двух боковых сторонах печи, датчика 8 давления, делителя 9 напряжения, преобразователя 10 ферродинамического токового, задатчика 11 ручного управления, блока 12 согласующих приставок, блока 13 управления, магнитного пускателя 14, исполнительного механизма 15 с регулирующим шибером 16 на линии отходящих газов.Система регулирования давления в пламенном пространстве печи работает следующим образом.При заданном режиме работы печи фактический сигнал давления в пла менном пространстве, снимаемый с датчика 8, соответствует заданному значению сигнала, установленного эадатчиком 11 ручного управления. При этом суммарный сигнал по расходу топлива и воздуха равен постоянной величине и, следовательно, на выходе блока б дифференцированиякорректирующий сигнал равен О. При заданном значении регулируемой величины (давления) напряжение на выходе регулятора равно нулю, так как сигнал по давлению, снимаемый с датчика, равен заданному значению сигнала, установленному задатчиком. Отклонение одного из параметров процесса варки стекла (например температуры) приводит кнарушению режима работы печи, и, следовательно, к изменению расхода топлива и воздуха, а также давления в пламенном пространстве.Изменение суммарного сигнала расхода топлива и воздуха в измерительном блоке 3, поступающее через блок б дифференцирования на вход регулятоРа 1, вызывает возникновение сигнала, ошибки (рассогласования). Этот сигнЪл в регуляторе преобразуется по закону С и через блок 12 согласующих приставок выдается на вход блока 13 управления, которыйподключен к магнитному пускателю 14 исполнительного механизма 15 регулирующего шибера 16 на линии отходящих газов.Допустим, также и изменилосьдавление в пламенном пространстве из-заФормула изобретения Система регулирования давления в пламенном пространстве. стекловаренной печи, содержащая отборное устройство, соединенное с входом датчика давления, основной измерительный блок, выход которого соединен с одним входом регулятора и исполнительный механизм регулирующего шибера, о т л и ч а ю щ а я с я тем, что, с целью повышения точности регулирования, она снабжена датчиками расхода топлива и воздуха, дополнительным измерительным блоком, блоком дифференцирования, делителем напряжения, преобразователем, задатчиком, блоком согласования, магнитным пуска-, телем и блоком управления, причем датчики расхода топлива и воздуха соединены с соответствующими входами дополнительного измерительного блока, выход которого через блок диф 50 55 60 нарушения режима работы печи. Этовызовет возникновения сигнала ошибки в регуляторе. Разбаланс фактического сигнала и заданного задатчикомручного.управления;в регуляторе приводит в движение регулирующий шиберна линии отходящих газов, которыйв зависимости от знака уменьшаетили увеличиваетразрежение на линииотходящих газов перед дымовой трубой.1 О,После уменьшения или увеличения разрежения перед дымовой трубой системапрйдет в заданное состояние,Применение корректирующего сигнала по расходу топлива и воздуха в1печь, подключенного через дифференциатор на вход регулятора, приводитк повышению качества регулированиядавления в пламенном пространствепечи, так как в существующих системах регулирования сигнал от изменения20 расхода топлива и воздуха влияетна регулятор косвенно после того,как изменится давление в пламенномпространстве, а в предлагаемой системе этот сигнал воздействует на ре 25 гулятор непосредственно, тем самымкомпенсируя инерционность известнойсистемы. Это соответственно приводитк стабилизации давления в пламенномпространстВе, что обеспечивает заданный газовый режим процесса стекловарения.Таким образом, по изменению корректирующего сигнала по расходутоплива и воздуха в печи поддерживается постоянное давление, темсамым обеспечивается стабильный заданный газовый режим в варочной ивыработочной частях, что ведет кповышению точности регулирования, а,следовательно, достигается выпуск40 высококачественной продукции иэстекла (хрусталя).874676 ференцирования подключен к другому входу регулятора, выход которого через последовательно соединенйые блок согласования, блок управления и магнитный пускатель. соединен с исполнительным механизмом регулирующего шибера, а выход датчика давления,5 через делитель напряжения соединен с входом преобразователя, выход. которого подключен к одному из входов основного измерительного блока, другой вход которого соединен с вадат" чиком. ВНИИПИ Заказ 9244/39Тираж 523 Подписное Филиал ППП "Патент", г.ужгород, ул.Проектная,4 Источники информации,принятые во внимание при зкспертизе1, Авторское свидетельство СССР9 604828, кл. С 03 В 5/24,1978.2. Зенин М.А. Схема автоматического регулирования процесса варкистекла. М., изд-во ВНИИ научно-технической информации и экономии промышленности строительных материалов,1970, с. 10-11.
