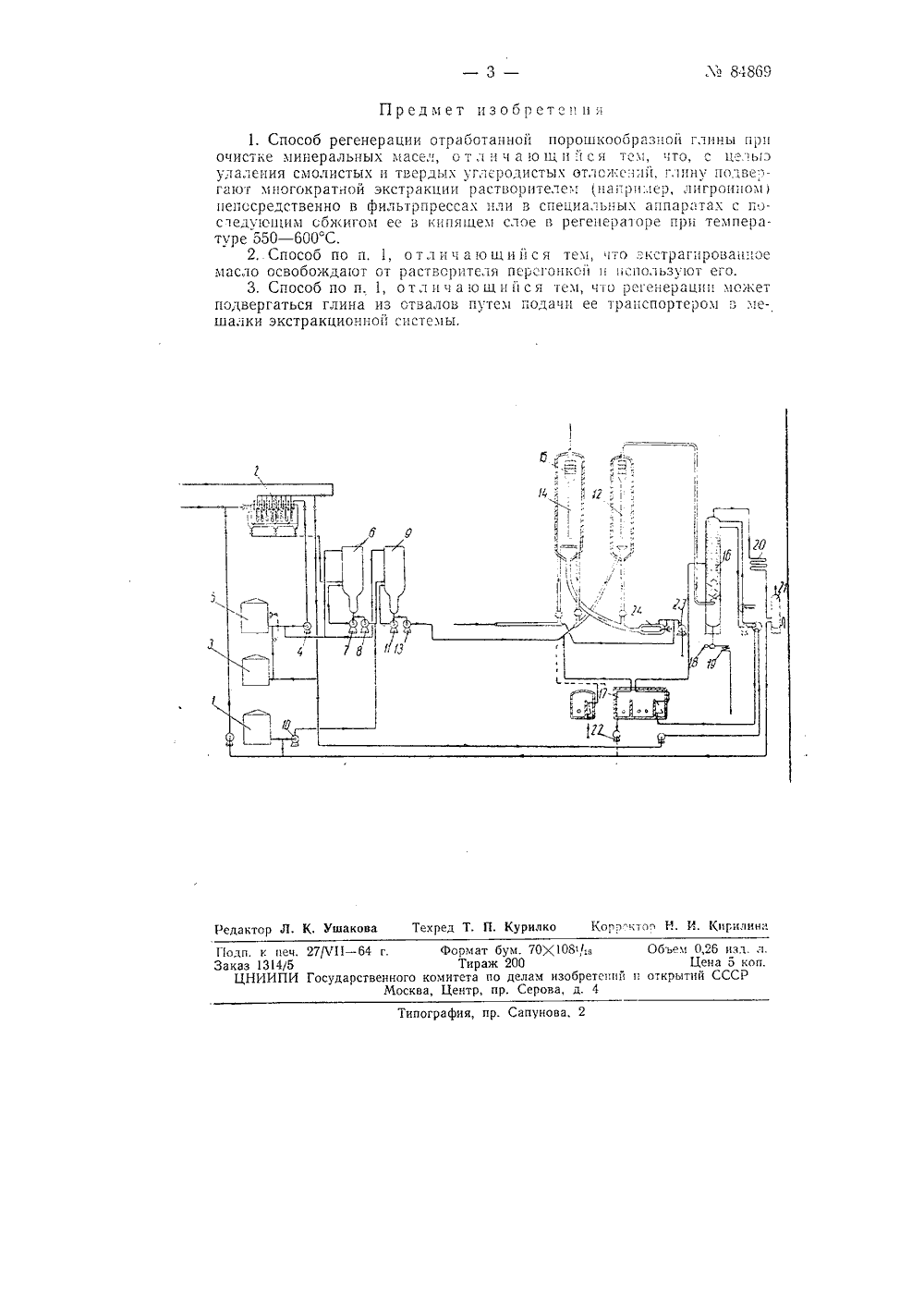

А. Т, Гондаксазов и аркаря ИИ ОТРАБОТАННОЯ ПОРОШКООБРАЗНОЙОЧИСТКЕ МИНЕРАЛЬНЬХ МАСЕЛ СПОСОБ РЕГЕНЕР ГЛИНЫ ПРза 19 б 4 г оварных знаков лико Предметом изобретения является способ регенерации отработанных глин, получаемых в результате контактной очистки смазочных масел, причем одновременно с регенерацией из отработанной глины выделяется увлеченное ею масло, пригодное для использования.Многократное использование глины для целей очистки масел и извлечение адсорбированного масла, которое обычно остается в глине в количестве до 30% от ее веса, дает значительный экономический эффект.Предлагаемый способ включает следующие операции.а) Выделение масла из глины трехступенчатой эксгракцией лигроином с последующей ректификацией смеси экстрагированного масла и лигроина.б) Выделение растворителя из глины после экстрагирования в испарителе с кипящим слоем глины.в) Восстановление адсорбирующих свойств глины посредством выжига смол, производимого в кипящем слое с такой регулировкой температуры, при которой исключается возможность пережога и обеспечивается восстановление исходных свойств глины.На чертеже изображена схема, поясняющая предлагаемый способ.По окончании цикла фильтрации масла в фильтрпрессе начинается цикл экстрагирования масла из глины. При этом чистый растворитель (лигроин) из емкости 1 подается насосом в фильтрпресс 2 для промывки отложившейся на дисках глиняной лепешки. Раствор масла по верхнему коллектору фильтрпресса поступает в емкость 3.По окончании процесса промывки глиняной лепешки от масла начинается процесс удаления глиняной лепешки из фильтра. Насос 4 подает раствор из емкости 5 в фильтрпресс через отдельный фильтр, М 84869устроенный в верхней части коллектора с соплами, направляемымиволь каждой стороны диска. Раствор отработанной глины отводят понижнему коллектору фильтрпресса в декантатор 6. После смытия глиняной лепешки фильтрпресс продувают водяным паром или воздухом,после чего включаот в цикл фильтрации масла.В декантаторе 6 раствор отделяют от глины и из верхней части егоотьодят в екость 5. Б нигерией асти декантатора 6 при помощи непрерывно работаюшсго циркуляционного насоса 7 поддерживают растворглины требуемой концентрации. Насос 8 подает раствор глины с приема циркуляциопного насоса 7 в декантатор 9, при этом на пути подмешивается чистый растворитель, подаваемый насосом 10 из емкости 1.Из дскантатора 9, как и из декантатора б, раствор, отделившийсяот глины, из верхней части отводят в емкость 5, а в нижней части насосом 11 поддерживают необходимую концентрацию раствора глины.С приема циркуляционного насоса 11 забираот раствор глины в соотношении 1: 1 и направляют в испаритель 12 насосом 13.На пути в испаритель к данному потоку из регенератора 14 примешнвают циркулирующий отрегенерированпый гумбрин при температуре О 40 С в количестве, достаточном для поддержания нуиной температуры в испарителе и для отвода избыточного количества тепла, выделгнощегося в регенераторе. В случае недостатка или избытка тепла кпорошку примешивают циркулирующий чистый растворитель черезрубчатую печь с люооЙ температурой в зависимости От Оаланса тепларегснератора 14.В испарителе 12 при температуре 350 С полностью отгопя тся огглины лигроин, Пары его с увлеченными частицами пыли пОступа 1 от вбатарейный циклон 15 и, отделившись от пыли, направляются в рсктификационную колонну 16. В нижнюю часть испарителя непрерывно подают водяной пар, с целью полной отдувки лигроиновых паров от гумбрина. Последний, пройдя регулировочныЙ клапан, подхватываетсяструей воздуха и подается в регенератор 14, где происходит процессвыжигания смол в кипящем слое, ДымОВые газы вместе с узлечеиноппыльо поступают в ОатарейныЙ циклон 15 и, Отделившись Ог пыли,сорасываются в атмосферу. Часть отрегенерировапного гумбрипа непрерывно отводят через клапан и примешивают к потоку смеси глины ираствора, поступающего в испаритель из декантатора 9, а другуючасть отрегенерированной глины отводят через клапан и струей воздуха транспортир)ют как готовО прод;кцпю в со.В ректификационную колонну 16 поступают пары лигроина из испарителя, а также концентрированный раствор масла, подаваемого насосом через трубчатую печь 17. В результате ректификации из нижнейчасти колонны 16 отходит масло, которое насосом 18 через холодильник 9 подают на пресс, после чего масло выпускается как готовая продукция,Чистый растворитель отводят из верхней части колонны. Пройдяконденсатор 20, он поступает в водоотделитель 21, откуда часть егоподают в емкость 1, а часть насосом 22 пропускают через змеевик печи17 в регенератор 14 для выравнивания теплового баланса. Воздуходувка 23 непрерывно подает воздух через топку 24 в регенератор 14.Предлагаемый способ может быть применен также для регенерацииотработанной глины из отвалов. В этом случае в отличие от описаннойвыше схемы в 1-й ступени экстракционной сисчемы устанавливают мешалку, в которую подают отработанную глину ленточным транспортером непосредственно из отвала.Ла 88 б 9 Предмет изобретен и акова Техред Т. П. Курилко Корректоп Р. И. Кирили ктор Л. К,г. формат бум. 701081/;,Тираж 200 енного комитета по делам изобре Москва, Центр, пр. Серова, д.Обем 028 ивет иЦена э коп. ий и открытий СССР Подп. и печ. 27/Ч 11 - 6Заказ 1314/5ЦНИИПИ Государст ипография, пр. Сапунова, 2 1, Способ регенерации отработанной порошкообразиой глины при ОЧИСТКЕ МИНЕРЯЛЬНЫХ М 2 СЕЛ, 0 Т; И Ч 2 Ю Ц И: С 5 ТЕМ, ЧТО, С ГЕЛЬЭ удалении съОлистых и тверды: уГлеродистък ОтложенЙ, Г,1 П 1 у пйлве"- Г 210 т мнОГОкратноЙ зкстракци 11 растворителеИ ПеПри:,С 1), лигрои 10 м) непосредственно в фильтрпресса: или в специальны.; аппарата); с постедуюПим об)киг 01 ее В кпицех слое В регеера)оре при техпера- туре 550 в 6 С.2. Спосоо по п, 1, ОтличаюшиЙс 51 тем, То:)кстрагироваипое масло ОсВОООждают От растворителя персгоикоСпогьзу 10 т еГО.3, Способ по п, 1, о тл и ч а 10 ц и Й си тем, что регенерации может подВерГаться Глина из отВалоВ путе) подачи ее транспортером В )ешалки экстракционной системы,
