Разъемное вакуумно-плотноефланцевое соединение

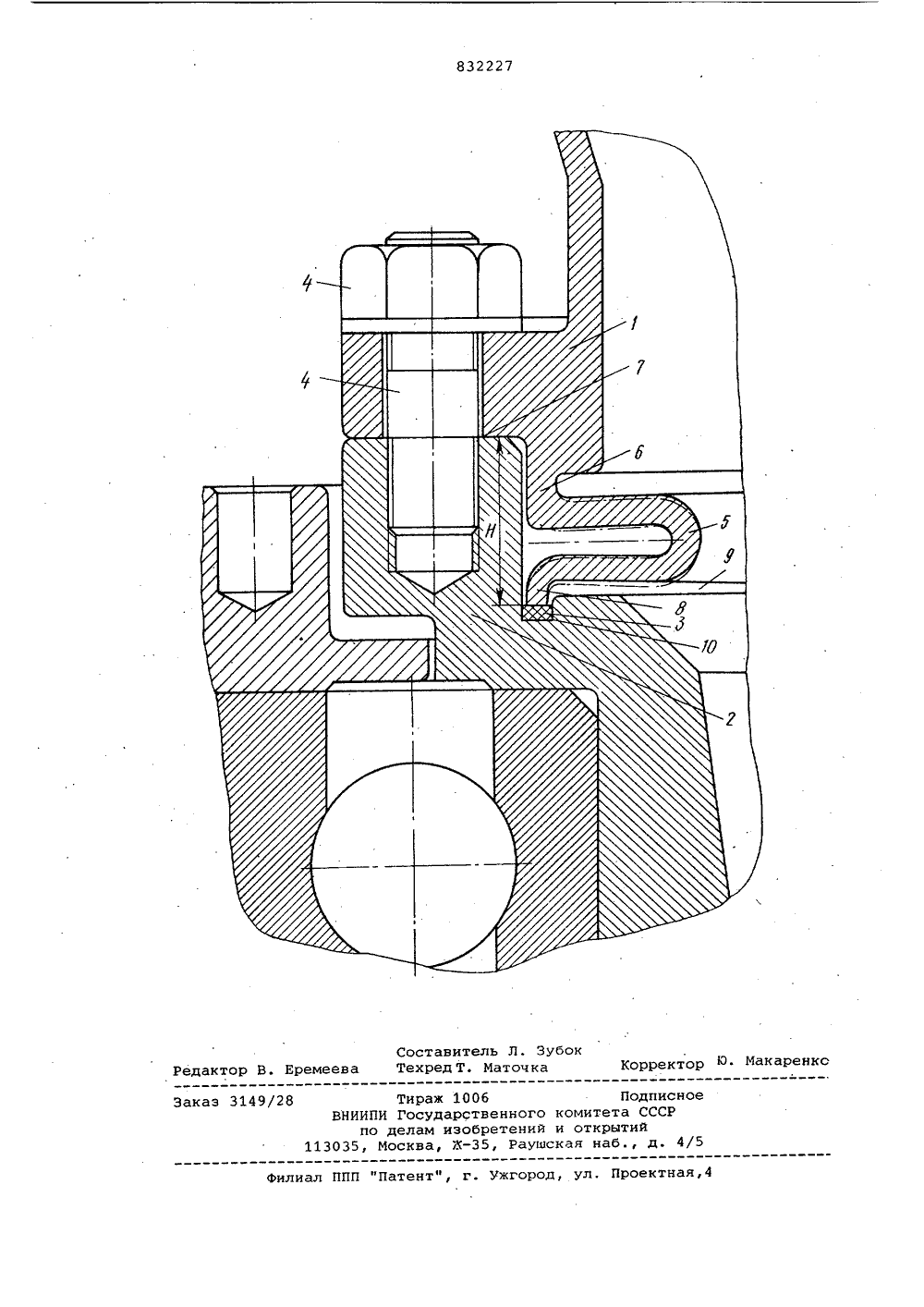

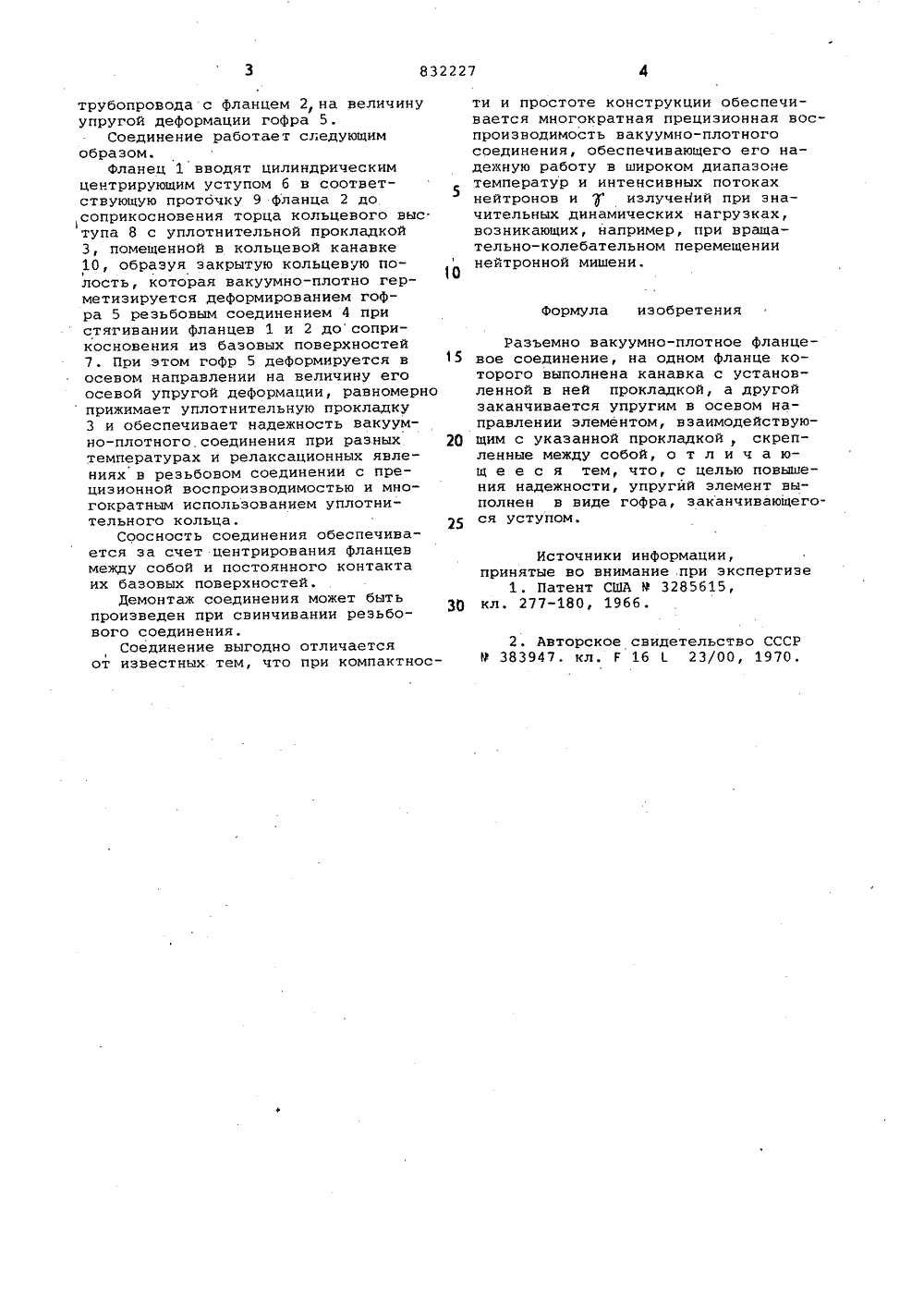

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ИТЕЛЬСТВУ Союз Советскнх Сфцнапистическнк Республик. (22) Заявлено 09.07.79 (21) 2792159/29-08с присоединением заявки йо. Дата опубликования описания 23. 05.81(51)М, Кд,а Г 1623/02 Г 16 ) 15/06 Государственный комитет СССР по делам изобретений и открытий(54) РАЭЪЕМНО Пост тем, чт виде гоф пом. На ч мое раз цевое стеже иэображемное вакуумнодинениепредлагаелотное флановышение наИзобретение относится к разъем-ным вакуумным соединительным устройствам трубопроводов.;Известно уплотнение для разъемного соединения с эластичным уплотняющим элементом, уложенным в закрытую кольцевую полость, образованную канавками на уплотняемых поверхностях, а эа каждой из канавок выполнена кольцевая проточка 11 .Недостаток соединения - отсутствие возможности осуществления идентичной прецизионной сборки, большие габаритные размеры, ненадежность герметизации из-за разницы в прилага емых усилиях по ширине уплотнительного кольца и отсутствия компенсатора релаксации.Известно также разъемное вакуумноплотное фланцевое соединение, на одном фланце которого выполнена канавка с установленной в пей прокладкой, а другой заканчивается упругим в осевом направлении элементом, взаимодействующим с указанной прокладкой 121Недостаток соединения - малля надежность.Цель изобретения - идежности соединения. КУУМНО-ПЛОТНОЕ ФЛАНЦЕВОЕ ИНЕНИЕ ленная цель достигаетсяупругий элемент выполнен ва, заканчивающегося устуСоединение содержит трубопроводы, 1 О заканчивающиеся фланцами 1 и 2 суплотнительной прокладкой 3, стягиваемыми резьбовым соединением 4. Фланец 1 выполнен с упругим в осевомнаправлении гофром 5 на продолжении 15 цилиндрического центрирующего уступа 6.за базовой поверхностью 7 соприкосновения фланцев и заканчивается кольцевым выступом 8. На днекольцевой центрирующей проточки 9 20 фланца 2 выполнена кольцевая канавка 10 под уплотнительную прокладку3, которая с торцом кольцевого выступа 8 фланца. 1 образует закрытуюкольцевую полость. Причем, в разоб раином соединении высота от базовой поверхности 7 до торцовой по-верхности выступа 8 трубопроводас фланцем 1 больше, чем высота Нот базовой поверхности до прокладки 3 в канавке 10 дна проточки 9трубопровода с фланцем 2, на величину упругой деформации гофра 5.Соединение работает следующим образом.Фланец 1 вводят цилиндрическим центрирующим уступом 6 в соответствующую протбчку 9 фланца 2 до соприкосновения торца кольцевого выс. тупа 8 с уплотнительной прокладкой 3, помещенной в кольцевой канавке 10, образуя закрытую кольцевую полость, которая вакуумно-плотно герметизируется деформированием гофра 5 реэьбовым соединением 4 при стягивании фланцев 1 и 2 досоприкосновения иэ базовых поверхностей 7. При этом гофр 5 деформируется в осевом направлении на величину его осевой упругой деформации, равномерноприжимает уплотнительную прокладку 3 и обеспечивает надежность вакуум- но-плотного соединения при разных температурах и релаксационных явлениях в резьбовом соединении с прецизионной воспроизводимостью и многократным использованием уплотнительного кольца,Соосность соединения обеспечивается за счет центрирования фланцев между собой и постоянного контакта их базовых поверхностей.Демонтаж соединения может быть произведен при свинчивании резьбового соединения.Соединение выгодно отличается от известных тем, что при компактности и простоте конструкции обеспечивается многократная прецизионная воспроизводимость вакуумно-плотногосоединения, обеспечивающего его надежную работу в широком диапазонетемператур и интенсивных потокахнейтронов и " излучений при значительных динамических нагрузках,возникающих, например, при вращательно-колебательном перемещениинейтронной мишени,Формула изобретенияРазъемно вакуумно-плотное фланце вое соединение, на одном фланце которого выполнена канавка с установленной в ней прокладкой, а другой заканчивается упругим в осевом направлении элементом, взаимодействую щим с указанной прокладкой, скрепленные между собой, о т л и ч а ющ е е с я тем, что, с целью повышения надежности, упругий элемент выполнен в виде гофра, заканчивающего ся уступом.Источники информации,принятые во внимание .при экспертизе1. Патент США Р 3285615,30 кл. 277-180, 1966.2. Авторское свидетельство СССР 9 383947. кл. Г 1623/00, 1970,832227 Составитель Л, Зубокедактор В. Еремеева Техред Т. МаточкаКорректор Ю. Макарен Заказ 3149/28 илиал ППП "Патент", г. Ужгород, ул. Проектна Тираж 1006 ВНИИПИ Государственного ко по делам изобретений и 035, Москва, Ж, Раушска
