Устройство к зубообрабатывающемустанку для нарезания некруглыхзубчатых колес

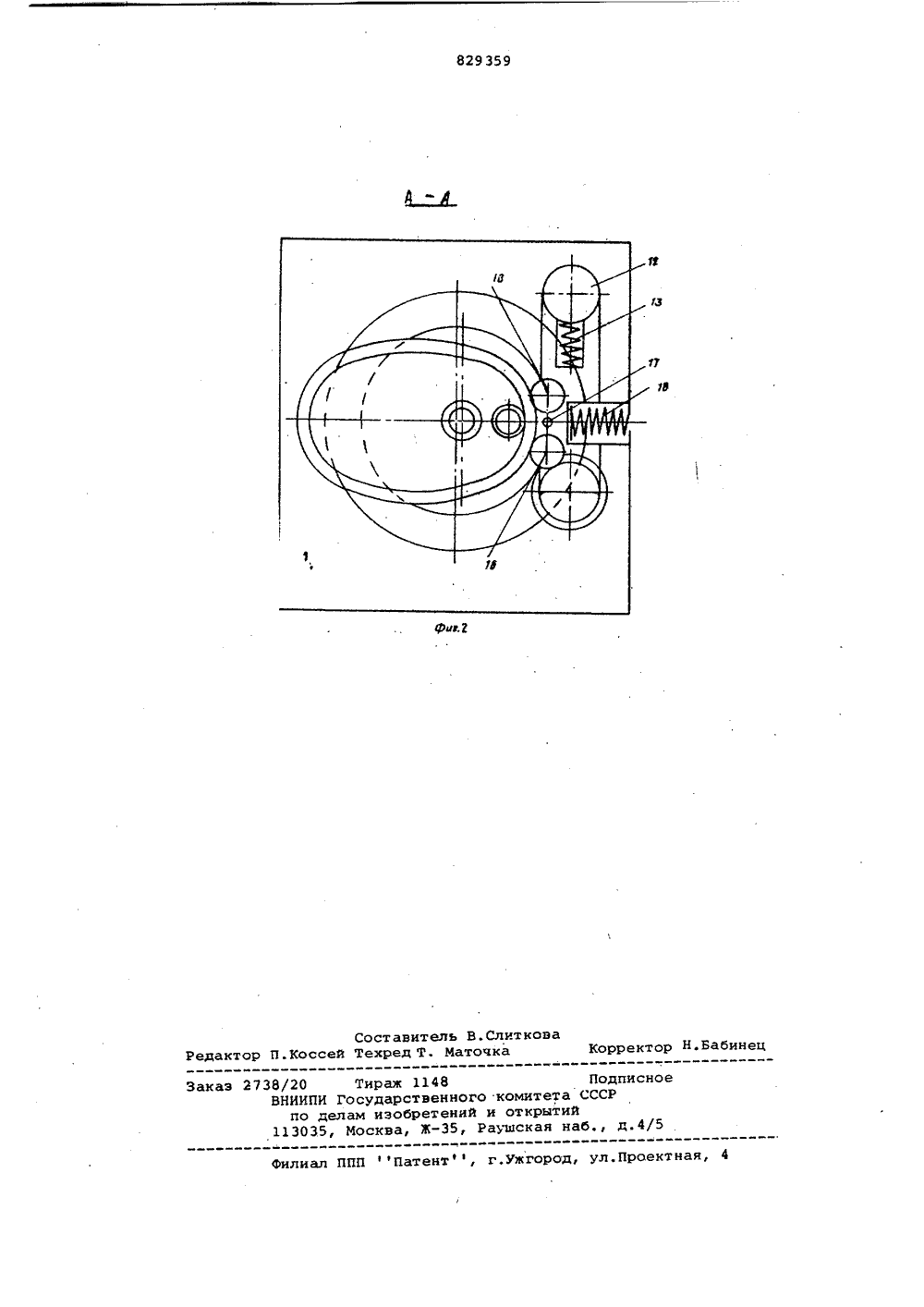

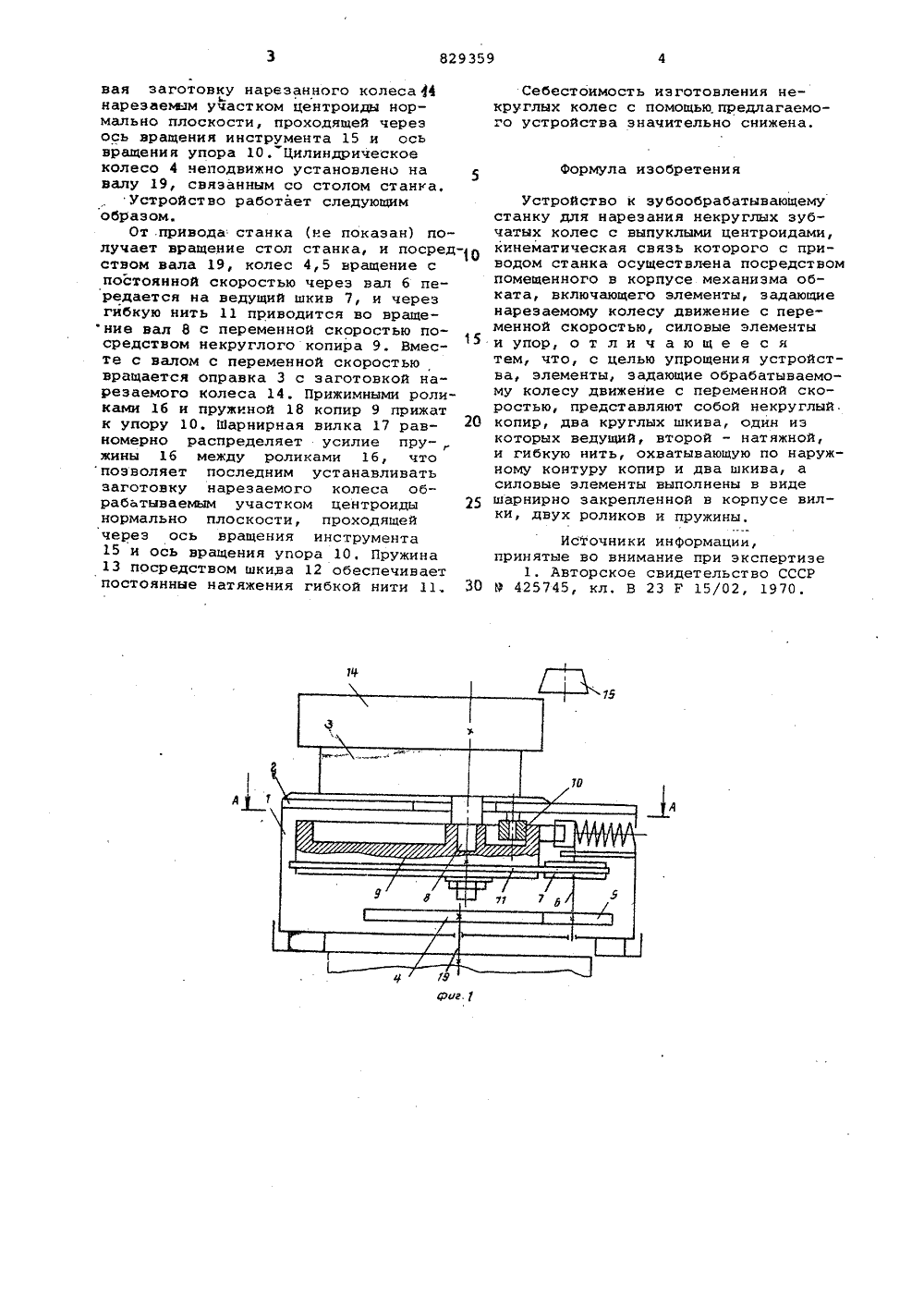

Союз Советсннх Сфциавктичесних республик(22) Заявлено 1306.79 (21) 2779220/25-08 с присоединением заявки й 9 ЩМ Клз В 23 Г 15/02 Государственный квинтет СССР ае левам зебретевий я вткрытнй(72) Авторы изобретения Н.Л.Утутов и А.А.Коробков аявите орошиловградский машиностроител 54) УСТРОЙСТВО К ЗУБООБРАБАТЫВРБЦЕХУ СТАНКДЛЯ НАРЕЗАНИЯ) НЕКРУГЛЫХ ЗУБЧАТЫХКОЛЕС кива, а силовые в виде шарнирно усе вилки, двух лемен- акреп- оликов копир иты выполеннойи пружиНа фй вид двалненыв корны еиг,1 алл ени чат е относится к ме ожет найти приме тве некруглых зу казано устройг.2 - разрез во, оА на фи Иэобретени т ообработке и м н е при производс б ых колес.Известно устройство для нарезания некруглых колес с выпуклыми центро- идами, в котором кинематическая цепь, предназначенная для связи устройства с приводом станка, включает механизм обката с элементами, задающими неравномерное движение нарезаемому колесу, силовыми элементами и упором. Элемент, эадающг 1 неравномерное движение, выполнен в виде некруглого зубчатого колеса 1. тНедостатком данного устройства является то, что наличие некруглого копирного зубчатого колеса усложняет устройство, так как изготовление колеса представляет определенные труд ности.Цель изобретения - упрощение устройства.Для достижения этой цели элементы, задающие обрабатываемому колесу движение с переменной скоростью, представляют собой некруглый копир, два круглых шкива, один из которых веду" щий, второй -натяжной, и гибкую нить, охватывающую по наружному контуру 30 Устройство состоит иэ корпуса 1, плиты 2, оправки 3. Внутри корпуса установлены цилиндрические зубчатые колеса 4 и 5. На валу 6, несущем колесо 5, установлен ведущий шкив 7. На валу 8, несущем правку 3, неподвижно закреплен некруглый копир 9, упирающийся в упор 10, неподвижно установленный снизу плиты 2. Некруглый копир 9 по наружному контуру охвачен гибкой нитью 11, охватывающей ведущий шкив 7 и натяжной шкив 12. Пружина 13 подцерживает заданное натяжение нити 11, Неподвижный упор 10 Удерживает с помощью копира 9 заго. - товку нарезаемого некруглого колеса 14 на заданном расстоянии от инструмента 15. Некруглый копир, два шкива и гибкая нить сообщают. неравномерное движение нарезаемому колесу, Прижимные ролики 16 посредством шарнирной вилки 17 и пружины 18 прижимают копир 9 к упору 10, устанавли 829359вая заготовку нарезанного колеса 14 нарезаемым участком центроиды нормально плоскости, проходящей через ось вращения инструмента 15 и ось вращения упора 10. Цилиндрическое колесо 4 неподвижно установлено на валу 19, связанным со столом станка.Устройство работает следующим образом.От .привода:станка (не показан) получает вращение стол станка, и посред-о ством вала 19, колес 4,5 вращение с постоянной скоростью через вал 6 передается на ведущий шкив 7, и через гибкую нить 11 приводится во вращение вал 8 с переменной скоростью по 15 средством некруглого копира 9Вместе с валом с переменной скоростью вращается оправка 3 с заготовкой нарезаемого колеса 14. Прижимными роликами 16 и пружиной 18 копир 9 прижат к упору 10. Шарнирная вилка 17 равномерно распределяет усилие пру-жины 16 между роликами 16, что позволяет последним устанавливать заготовку нарезаемого колеса обрабатываемым участком центроиды 25 нормально плоскости, проходящей через ось вращения инструмента 15 и ось вращения упора 10. Пружина 13 посредством шкива 12 обеспечивает постоянные натяжения гибкой нити 11. 3 О Себестоимость изготовления не- круглых колес с помощью.предлагаемого устройства значительно снижена.Формула изобретенияУстройство к зубообрабатывающемустанку для нареэания некруглых зубчатых колес с выпуклыми центроидами,кинематическая связь которого с приводом станка осуществлена посредствомпомещенного в корпусе механизма обката, включающего элементы, задающиенареэаемому колесу движение с переменной скоростью, силовые элементыи упор, о т л и ч а ю щ е е с ятем, что, с целью упрощения устройства, элементы, задающие обрабатываемому колесу движение с переменной скоростью, представляют собой некруглый.копир, два круглых шкива, один изкоторых ведущий, второй - натяжной,и гибкую нить, охватывающую по наружному контуру копир и два шкива, асиловые элементы выполнены в видешарнирно закрепленной в корпусе вилки, двух роликов и пружины,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 425745, кл. В 23 Р 15/02, 1970.829359 Составитель В.СлТехред Т. Маточ ор П.Ко Ред каэ ал ПППфПатентф , г.ужгород, ул.Проектная 38/20 Тираж 1148 ВНИИПИ Государственно по делам изобретена 113035, Москва, Ж, кова Корректор Н.Бабинец Подписноекомитета СССРи открытийаушская наб., д.4/5
