Тормозная система дискретного приводаподач токарных ctahkob

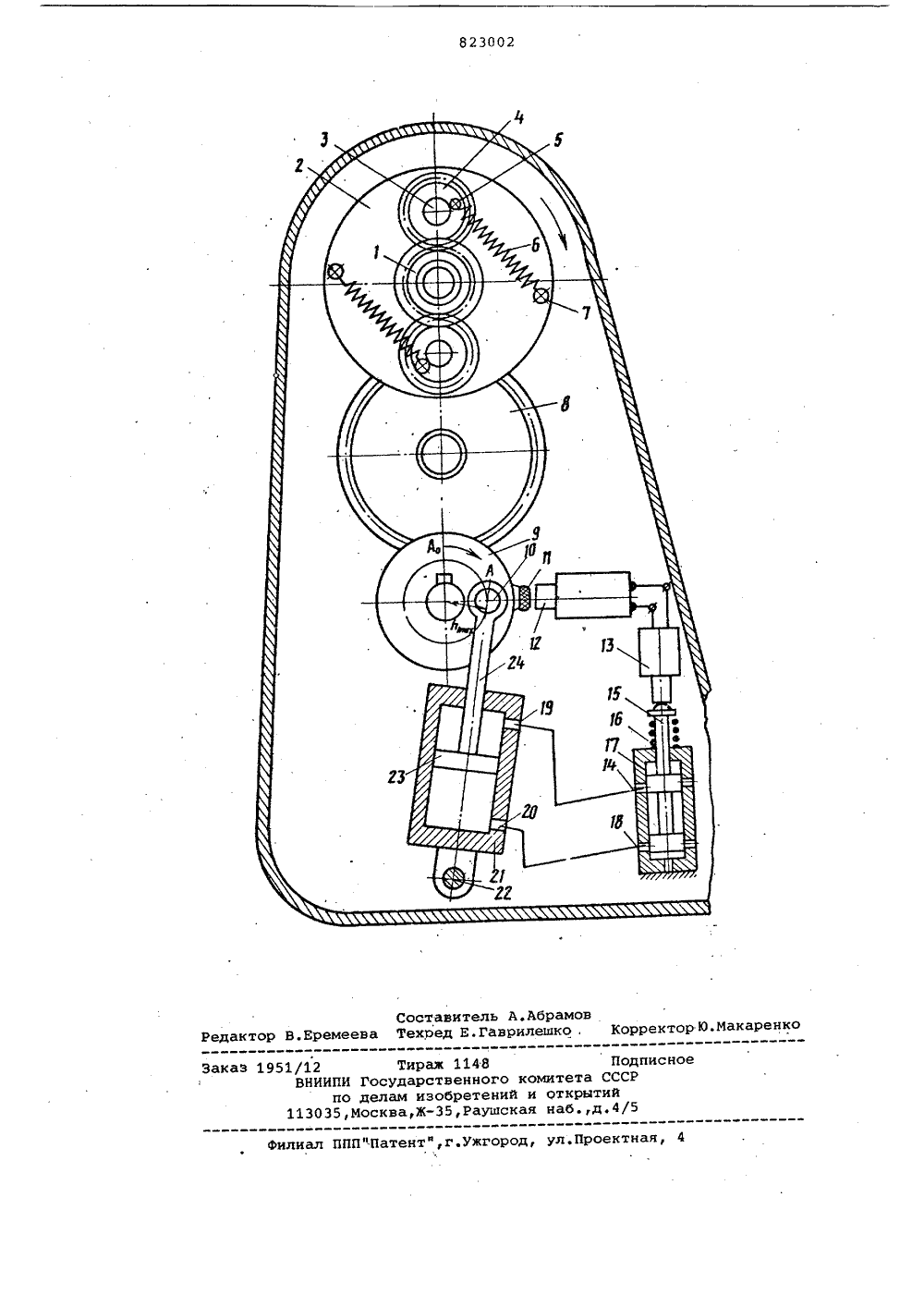

Союз Советскни Сецналнстнческне Реслублнк(22) Заявлемо 19079 (21) 2799750 д 5-08 с присоединением эаявки Мо 51)М, Кл,з. В 23 В 25/02 Госуйарственеый комнтет СССР оо делам изобретений я открытяй(54) ТОРМОЗНАЯ СИСТЕМА ДИСКРЕТНОГО ПРИВОДА ПОДАЧ ТОКАРНЫХ СТАНКОВИзобретение относится к станкостроению и может быть использованов токарных станках для кинематического дробления стружки.,Известна тормозная система дис-.кретного привода подач токарных станков, содержащая установленный с воэможностью качания пневматическийцилиндр, шток. которого шарнирно связан с цилиндрическим пальцем, закрепленным эксцентрично оси. вала коробки подач на торце ведущей шестерни, двухпозиционный золотник и управляющее его работой реле времени 1 .Недостаток известной системы -низкая надежность останова ведущего.вала коробки подач.Цель изобретекия - повышение надежности системы.поставленная цель достигается тем, 2 Очто система снабжена импульсным счетчиком оборотов сбрасывающего типа,электрически связанным через реле выдержки времени с электромагнитом эо"лотника, а на периферии фланца ведущей шестерни коробки подач в положе нии максимального расстояния отоси входного вала коробки подач допродольной оси штока цилиндра закреплен магнит, взаимодействующий с ин- Зо1 дукционной головкой счетчика оборотов.На чертеже показана схема предлагаемого устройства.Привод подач представляет собой гитару подач, состоящую иэ приводного вала коробки скоростей, на выходящем из корпуса конце которого жестко установлена шестерня 1. На этом же валу посредством подшипников установлено водило 2 с запрессованными в нем цилиндрическими пальцами 3, на которых свободно установлены шестерни-сателлиты 4, находящиеся в постоянном кинематическом зацеплении с шестерней 1.Эксцентрично, относительно осей, на торцах сателлитов 4 жестко установлены пальцы 5, связанные тарированными пружинами б с пальцами 7, запрессованными в тело водила 2. С другой стороны торца водила 2 жестко установлена шестерня, находящаяся в зацеплении с промежуточной шестерней 8, свободно на подшипниках ) расположенной на конце оси. Шестерня 8 находится в постоянном зацеплении с входной шестерней коробки подач, Данная шестерня выполнена за одно целое с фланцем 9.Эксцентрично, относительно оси вала, на торце Фланца 9 установлен цилиндрический палец 10 тормозной системы, Кроме этого, на отдельном участке периферииФланца 9 укреплен магнит 11 длявоздействия на индукционную головкурегулируемого импульсного счетчика12 оборотов срабатывающего тина.Данный счетчик связан электрически с электромагнитом управлениядвухпозиционного золотника черезреле 13 времени выдержки.В неподвижном корпусе 14 двухпозиционного золотника подвижно установлен плунжер 15, подпружиненный вверхнее направление пружиной 16,Кроме этого, в стенке корпуса зо"лотника выполнены отверстия 17 и18, соответственно, в верхней и нижней его частях. Данные отверстия соеди-иены отдельными шлангами с отверстйями 19 и 20 качающегося цилиндра 21,днище которого шарнирно установлено на неподвижном цилиндрическомпальце 22. В цилиндре 21 установлен.поршень 23 со штоком 24Верхнийконец штока 24 шарнирно соединен сцилиндрическим пальцем 10,В нормальном режиме работы токот реле 13 времени в электромагнитуправления золотником не поступает,и под действием пружины 1 б,плунжер15 находится в верхнем крайнем положении, при котором отверстия 17 и 18оказываются соединенными с атмосферой через противоположные отверстияв стенке корпуса 16,При вращении шестерни 1 движениепередается на сателлиты 4, связанныепружинами б с водилом 2 и далее нашестерню 8 и входную шестерню коРобки подач с фланцем 9) . При этомпневмоцилиндр 21 оказывается в качательном движении относительно осипальца 22.Возникающий в процессе резаниямомент уРавновешиваетсямоментом отдеформируемых пружин б, вызваннымповоротом сателлитов 4 относительносвоих осей на определенный угол, завычетом потерь на перекачивание воздуха в качающемся пневматическомцилиндре 21.В данном режиме работы подачаинструмента резца) равномерная ишестерни-сателлиты 4 находятся в покое относительно центральной приводной шестерни 1.При повороте входного вала коробки подач на определенное целое числооборотов, предварительновыставляемое на импульсном счетчике 12 оборотов, ток поступает в электромагнит, связанный с реле 13 времени.Происходит перемещение плунжера 15,вниз и перекрытие отверстий 17 и 18.Таким образом, связь полостей пневмоцилиндра 21 с атмосферой прекращается, и поршень 23 со штоком 24 фиксируется в определенном положении. В момент остановки поршня 23силового цилиндра 21, возрастаетмомент сил на водиле 2 и его сателлиты 4, преодолевая .усилия деформируемых пружин б, вращаются относительно собственных осей, периодическирастягивая пружины. При этом подачарезца прекращается и происходитотсечение стружки, После истеченияопределенного промежутка времени ф остановки выдержки), выставляемогона реле 13 времени, его электромагнит обесточивается и под действиемпружины 16 плунжер 15 перемещаетсявверх, занимая верхнее крайнее поло жение, При этом полости пневмоцилиндра 21 оказываются снова соединенными с атмосферой и фланец 9 свыходным валом коробки скоростейпродолжают вращаться, обеспечивая 20 равномерную подачу резца.При повороте входного вала коробки поцач на определенное целое число оборотов в момент, когда магнит11 снова оказывается напротив индукционной головки счетчика 12 оборотов, происходит включение реле 13ремени и подача тока в обмотку электромагнита, вследствие чего плунжер 15 мгновенно перемешается внизи перекрывает отверстия 17 и 18.Вследствие этого фланец 9 с валомкоробки подач снова оказывается внеподвижном положении, а следовательно,резец также неподвижен в течение спределенного короткого промежутка времени. В дальнейшем весьпроцесс повторяется,формула изобретенияТсрмозная система дискретного при вода подач токарных станков, содержащая установленный с возможностьюкачания пневматический цилиндр, штоккоторого шарнирно связан с цилиндрическим пальцем, закрепленным эксцентрично оси вала коробки подач наторце ведущей шестерни, двухпозиционный золотник и управляющее егоработой реле времени, о т л и ч аю щ а я с я тем что, с целью говышения надежности периодическогоостанова.коробки подач, система снабжена импульсный счетчиком оборотовсбрасывающего типа, электрическисвязанным через реле времени с электромагнитом золотника, а на периферии фланца ведущей шестерни коробкиподач в положении максимального рас 1 стояния от оси входного вала коробки подач до продольной оси штока цилиндра закреплен магнит, взаимодейству ющий с индукционной головкой счетчика оборотов.Источники информации,.принятые во внимание при экспертизе1. Авторское свидетельство СССР Я 9 440235, кл. В 23 Я 5/16, 1972./12 Тир ВНИИПИ Государпо делам и 13035,Москва,Ж 1148 Под енного комитета ССС ретений и открытий ,Раушская наб.,д,4/
