Устройство для определения содер-жания масла b каучуке

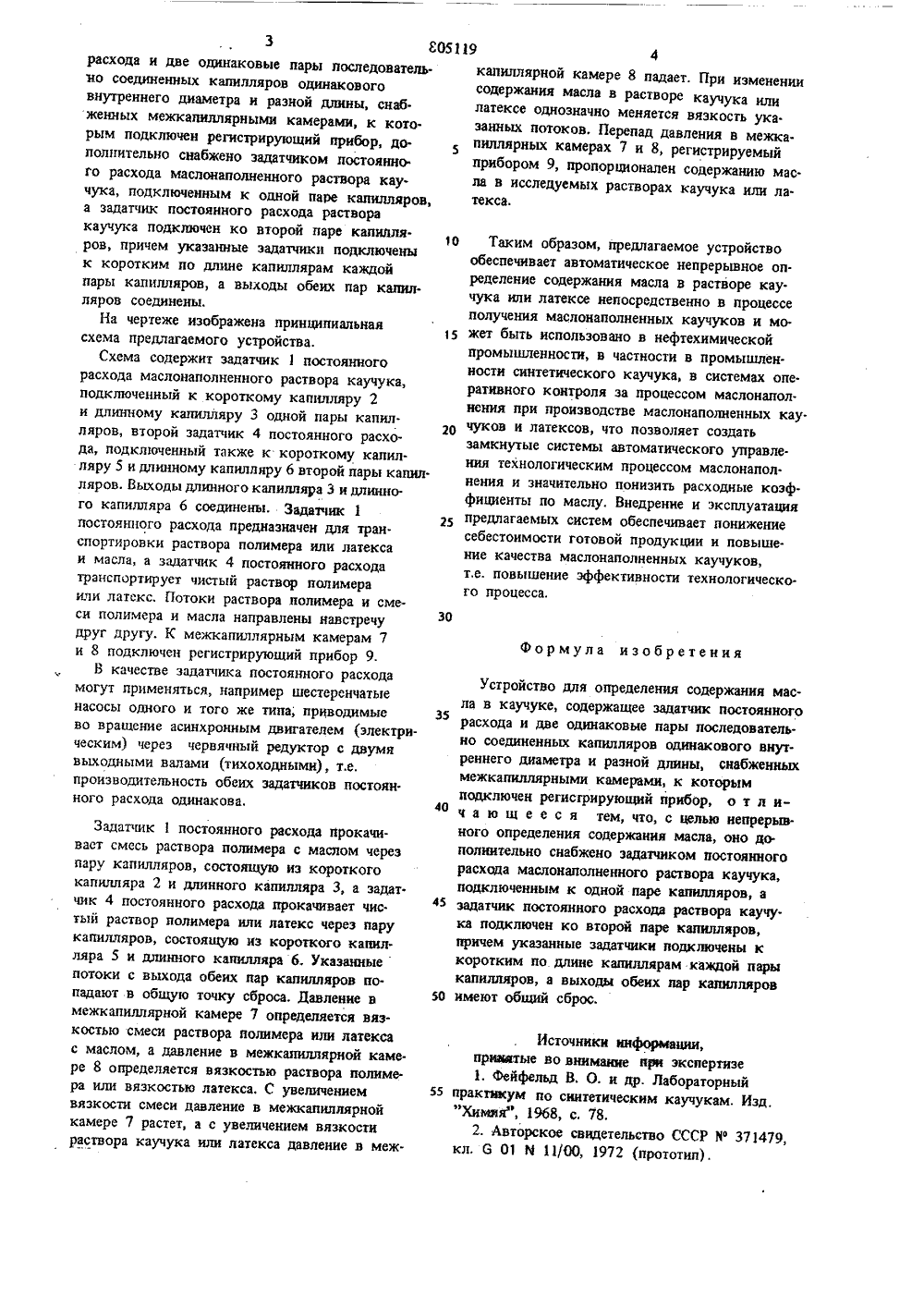

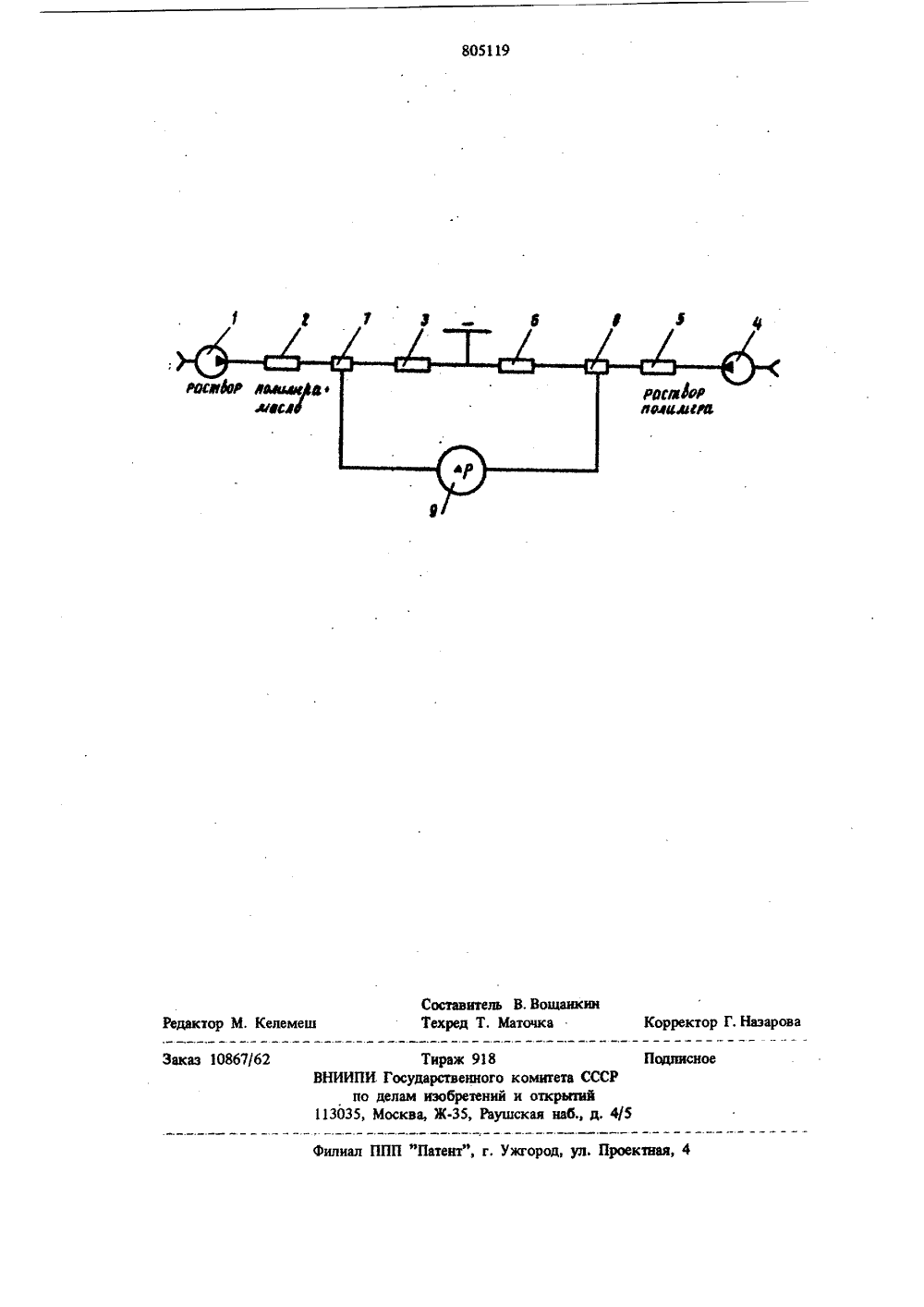

О П И С А Н И Е1805119И ЗОЗРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнкСоциалистическихРеспублик(22) Заявлено 07,03.79 (2 ) 2734849(18-25с присоединением заявки РЙ -(51)М, Кл, 6 01 й 11/00 Гоеудерстввииый комитет СССР оо делан изебретеиий и открытийДата опубликования описания 15.02.81(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ МАСЛА В КАУЧУКЕ Изобретение относится к контрольно-измерительной технике, в частности к устройствам для определения концентрации веществ, а именно для определения содержания масла в каучуке,Известно устройство для определения содержания масла в каучуке, состоящее из пробирки, электронагревателя и аналитических весов, в котором определение содержания масла в каучуке сводится к экстрагированию раствора каучука спиртово.толуольной смесью в пробирке и в испарении легколетучих компонентов, а концентрации масла определяют расчетным путем по результатам взвешивания пробы до и после испарения 11,.Ввиду большой длительности определения15 содержания масла при помощи этого устройства (3-5 ч), оно не нашло применения в автоматических системах контроля и управления процессами маслонаполнения. В процес.20 се маслонаполнения значительно изменяется вязкость маслонаполненного раствора каучука нли латекса по сравнению с чистым его раствором или латексом. Известно также устройство для измерения вязкости капиллярного типа, содержащее задатчик постоянного расхода, систему капилляров, выполненную в виде параллельного соединения двух одинаковых пар последовательно соединенных капилляров одинакового внутреннего диаметра и разной длины с противоположным расположением длинных и коротких капилляров в каждой паре капилляров, и. снабженных межкапиллярными камерами к которым подключен регистрирую. ший прибор. Устройство обеспечивает измерение вязкости жидкостей с автоматической компенсацией входовых эффектов на капиллярах 2.Однако устройство не пригодно для автоматического непрерывного определения содер. жания масла в каучуке нли латексе.Цель изобретения - обеспечение непрерывного автоматического определения содержа. ния масла в каучуке илн в латексе,Цель достигается тем, что известное устройство для определения содержания масла в качуке, содержащее задатчнк постоянного1 О 15 О 25 30 35 40 45 50 55 расхода и две одинаковые пары последовательно соединенных капилляров одинакового внутреннего диаметра и разной длины, снабженных межкапиллярными камерами, к которым подключен регистрирующий прибор, дополнительно снабжено задатчиком постоянно. го расхода маслонаполненного раствора каучука, подключенным к одной паре капилляров, а задатчик постоянного расхода раствора каучука подключен ко второй паре капилля. ров, причем указанные задатчики подключены к коротким по длине капиллярам каждой пары капилляров, а выходы обеих пар капилляров соединены.На чертеже изображена принципиальная схема предлагаемого устройства.Схема содержит задатчик 1 постоянного расхода маслонаполненного раствора каучука, подключенный к короткому капилляру 2 и длинному капилляру 3 одной пары капилляров, второй задатчик 4 постоянного расхода, подключенный также к короткому калил. ляру 5 и длинному капилляру 6 второй пары калил. ляров. Выходы длинного капилляра 3 и длинного капилляра б соединены, Задатчик 1 постоянного расхода предназначен для тран. спортировки раствора полимера или латекса и масла, а задатчик 4 постоянного расхода транспортирует чистый раствор лолнмера или латскс. Потоки раствора полимера и смеси полимера и масла направлены навстречу друг другу. К межкапиллярным камерам 7 и 8 подключен регистрирующий прибор 9.В качестве эацатчика постоянного расхода могут применяться, например шестеренчатые насосы одного и того же типа, приводимые во вращение асинхронным двигателем (электрическим) через червячный редуктор с двумя выходными валами (тихоходными), т.е. пронэводительность обеих задатчиков постоянного расхода одинакова. Задатчик 1 постоянного расхода прокачиваст смесь раствора полимера с маслом через пару капилляров, состоящую из короткого капилляра 2 и длинного капилляра 3, а задат. чик 4 постоянного расхода прокачивает чис. тый раствор полимера или латекс через нару капилляров, состоящую из короткого канилляра 5 и длинного капилляра б, Указанныепотоки с выхода обеих пар капилляров по падают в общую точку сброса, Давление в межкапиллярной камере 7 определяется вязкостью смеси раствора нолимера или латекса с маслом, а давление в межкапиллярной каме. ре 8 определяется вязкостью раствора полимера или вязкостью латекса, С увеличением вязкости смеси давление в межкапиллярной камере 7 растет, а с увеличением вязкости раствора каучука или латекса давление в меж 9 4капиллярной камере 8 падает. При изменении содержания масла в растворе каучука или латексе однозначно меняется вязкость ука. эанных потоков, Перепад давления в межка. пиллярных камерах 7 и 8, регистрируемый прибором 9, пропорционален содержанию масла в исследуемых растворах каучука или латекса. Таким образом, предлагаемое устройствообеспечивает автоматическое непрерывное определение содержания масла в растворе кау.чука или латексе непосредственно в процессеполучения маслонаполненных каучуков и мо.жет быть использовано в нефтехимическойпромышленности, в частности в промышленности синтетического каучука, в системах оперативного контроля за процессом маслонапол.нения при производстве маслонаполненных кау.чуков и латексов, что позволяет создатьзамкнутые системы автоматического управле.ния технологическим процессом маслонаполнения и значительно понизить расходные коэф.фициенты по маслу. Внедрение и эксплуатацияпредлагаемых систем обеспечивает понижениесебестоимости готовой продукции и повышение качества маслонаполненных каучуков,т,е. повышение эффективности технологического процесса,Формула изобретения Устройство для определения содержания масла в каучуке, содержащее эадатчик постоянного расхода и две одинаковые пары последовательно соединенных капилляров одинакового внутреннего диаметра и разной длины, снабженных межкапиллярными камерами, к которым подключен регистрирующий прибор, о т л ич а ю щ е е с я тем, что, с целью непрерывного определения содержания масла, оно до. полнительно снабжено задатчиком постоянного расхода маслонаполненного раствора каучука, подключенным к одной паре капилляров, а эадатчик постоянного расхода раствора каучу. ка подключен ко второй паре капилляров, причем указанные задатчики подключены к коротким по. длине капиллярам каждой пары капилляров, а выходы обеих пар капилляров имеют общий сброс. Источники инфорф 4 ацииприаыггые во внимание нри экспертизе 1. Фейфельд В. О. и др. Лабораторный пракпасум по синтетическим каучукам. Изд. "Химиями, 19 б 8, с. 78.2, Авторское свидетельство СССР Мф 371479, кл. 6 01 И 11/00) 1972 (прототип).805119 Редактор М. Келемеш Тираж 918 ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб д. 4/5Заказ 10867/62 Подписное Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Составитель В, ВощанкииТехред Т. Маточка Корректор Г. Базарова
