Вариатор температуры

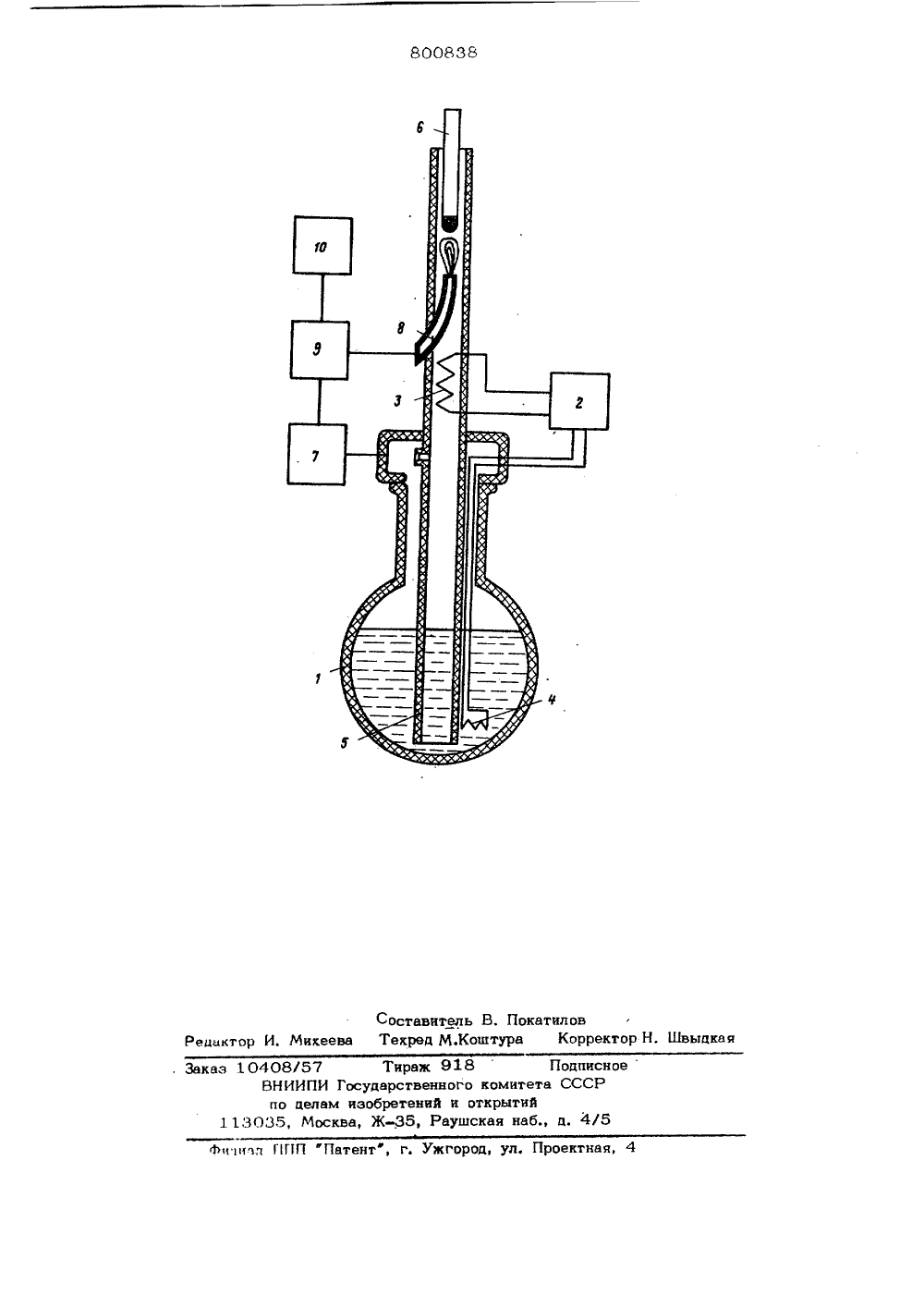

Союз СойетсиикСоцралметнчесии кУжттубпми ОП ИСАНИЕИЗОВРЕТЕН ИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 800838да делам нзабретеннй и аткритнй(54) ВАРИАТОР ТЕМПЕРАТУРЫ 600- увеличение верхуемых положительЦель изобретенинего предела регулных температур проб Изобретение относится к эксперимен тальной физике, химии и биологии, а более конкретно, к устройствам широкодиа пазонного регулирования температуры образца, исследуемого в спектрометре ЭПР.По основному авт, св. М 451006 известен вариатор, применяемый в рацио- спектроскопии, содержащий сосуд Дьюара со сжиженным газом, автоматический стабилизатор температуры пробы, обеспечивающий в трубопроводе постоянство потока газа и его температуры, погруженный в сжиженный газ трубопровод, вверхней части которого размещены нагреватель, проба и датчик контроля тем пературы, блок программного управления температурой, блок управления клапаном, герметически укрепленный на горловине сосуца Дьюара камерой с клапаном участок трубопровода, находящийся в камере, выполнен с клапанным седлом в боковой стенке, расположенным напротив клапана выхоцы блока программного управления подключены к автоматическому стабилизатору температуры и к блоку управления, Нагрев исслецуемого образца, помещенного в ампуле, производится путемпропускания через нагреватель, расположенный в трубопроводе, потока воздуха,поцаваемого от источника сжатого воздуха, или паров сжиженного газа, создаваемых испарителем 11,Однако в известном устройстве верхний предел регулируемых положительныхтемператур исслецуемого образца ограничен температурой перегорвния нагревателя. Кроме того, на пути от нагревателядо ампулы с пробой имеются теплопотери,что также снижает верхний прецел регулируемых положительных температур. Серийно выпускаемый вариатор температуры "Диапазон" имеет верхний прецел регули уемых положительных температур3 8008Укаэанная цель достигается тем, что вариатор температуры снабжен дополнительно источниками горючего газа и сжатого воздуха, регулятором расхода газа и горелкой, причем горелка помещена в трубопровод под пробой и соединена с регулятором расхода газа, вхоцы которого соединены с источником горючего газа и сжатого воздуха, В качестве источ ника горючего газа может быть выбран 1 источник водорода.На чертеже схематически представлено прецлагаемое устройство.,Вариатор температуры содержит сосуд 1 Дьюара со сжиженным газом, автома 5 тический регулятор 2 температуры с под ключенным к нему нагревателем 3 и иск. парителем 4, погруженый в сжиженный газ трубопровод 5, в верхней части которого размещена проба 6 (она может быть помещена в ампулу) источник 7 сжатого воздуха. Внутри трубопровода 5 под пробой 6 установлена горелка 8, соециненная через регулятор 9 расхода с источни ком 10 горючего газа и с источником 7 сжатого воздуха.Горючий газ, например водород, от источника 10 горючего газа и воздух от источника 7 сжатого воздуха через регулятор 9 расхода поступает к горелке 8.30 Автоматический регулятор 2 температурц, с помощью нагревателя 3 создает максимальный нагрев воздуха, протекающего в трубопроводе 5, в результате чего зажигается пламя горелки 8.Установка заданной температуры иссле-зз дуемого образца на пробе 6 производится в два этапа. Вначале регулятор 9 расхода устанавливает такую величину пламени горелки 8, что температура пробы 6 в ампуле на несколько десятков градусов 4 ф ниже заданной. На втором этапе поток воздуха, поступающего от источника 7 сжа 38 4того воздуха в трубопровод 5, или паров сжиженного газа, создаваемых испарителем 4, помещенным в сосуд 1 Дьюара, подогревается нагревателем 3, подключенным к автоматическому регулятору 2 температуры, и доводит температуру исслецуемой пробы, подогреваемой пламенем горелки 8, до заданного значения с высокой степенью точности.При использовании в качестве горючего газа водорода в предлагаемом вариаторе температуры верхний предел регулируемых положительных температур ограничивается в основном термостойкостью ампулы 6 и может составлять. величину свыше 2000 С.Таким образом, предлагаемое устройство дает возможность существенно увеличить верхний предел регулируемых положительных температур исслецуемого образца, размещенного в резонаторе спектрометра ЭПР.формула изобретенияВариатор температуры по авт. св.М 451006, о т л и ч а ю щ и й с ятем, что, с целью увеличения верхнегопрецела регулируемых положительныхтемператур пробы, он цополнительноснабжен источниками горючего газа исжатого воздуха, регулятором расходагаза и горелкой, причем горелка помещена в трубопровод под пробой и соединена с регулятором расхода газа, входыкоторого соединены с источниками горю-,чего газа и сжатого воздуха.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 451006, кл. Я 01 Й 27/78, 1972.Составитель В, ПокатиловРедактор И. Михеева Текред Я,Коштура Корректор Н. ШвыдкаяЗаказ 10408/57 Тираж 918ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5Фцчцм ППП "Патент, г. Ужгород, ул. Проектная, 4
