Стенд для испытания зубчатых передач

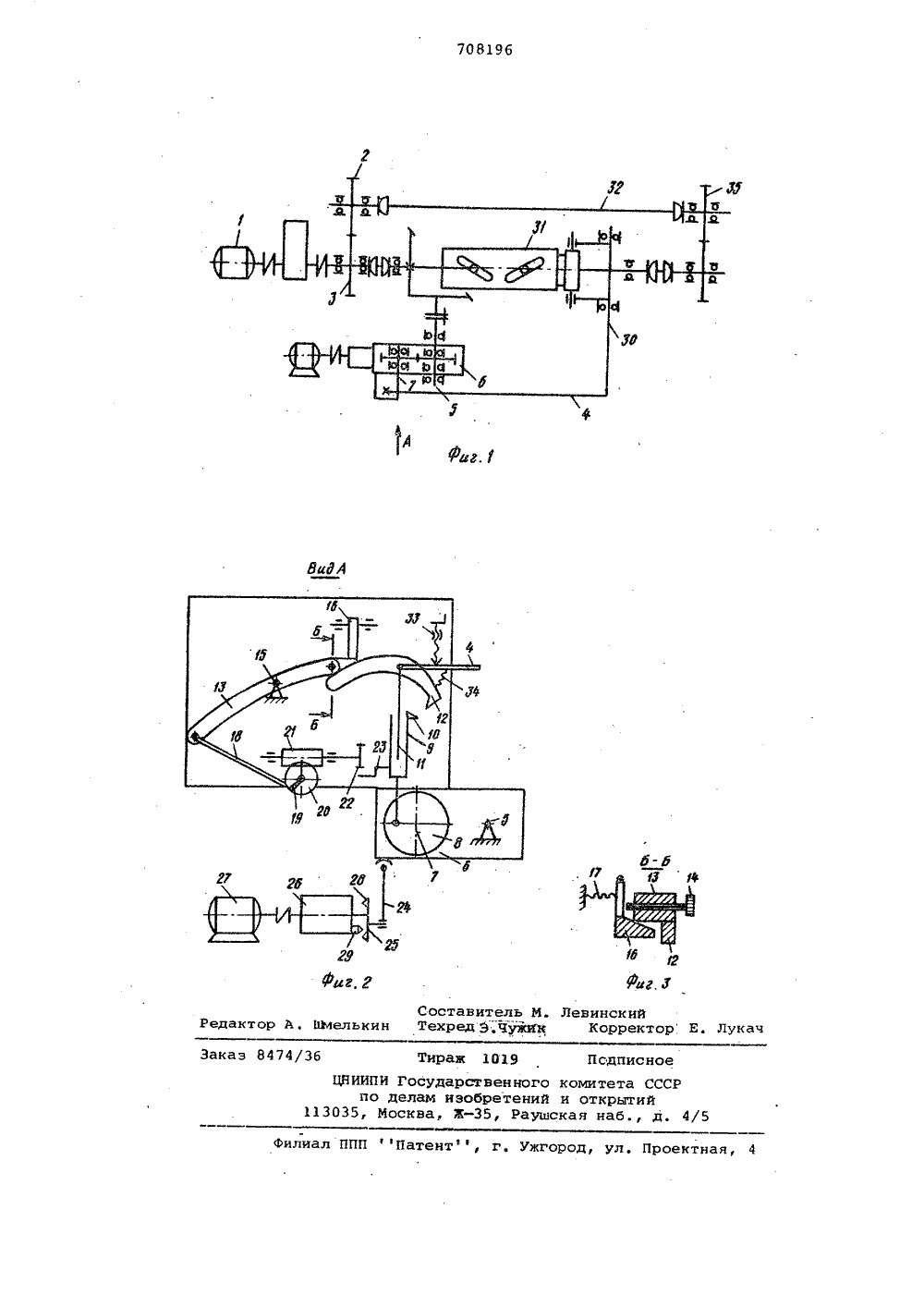

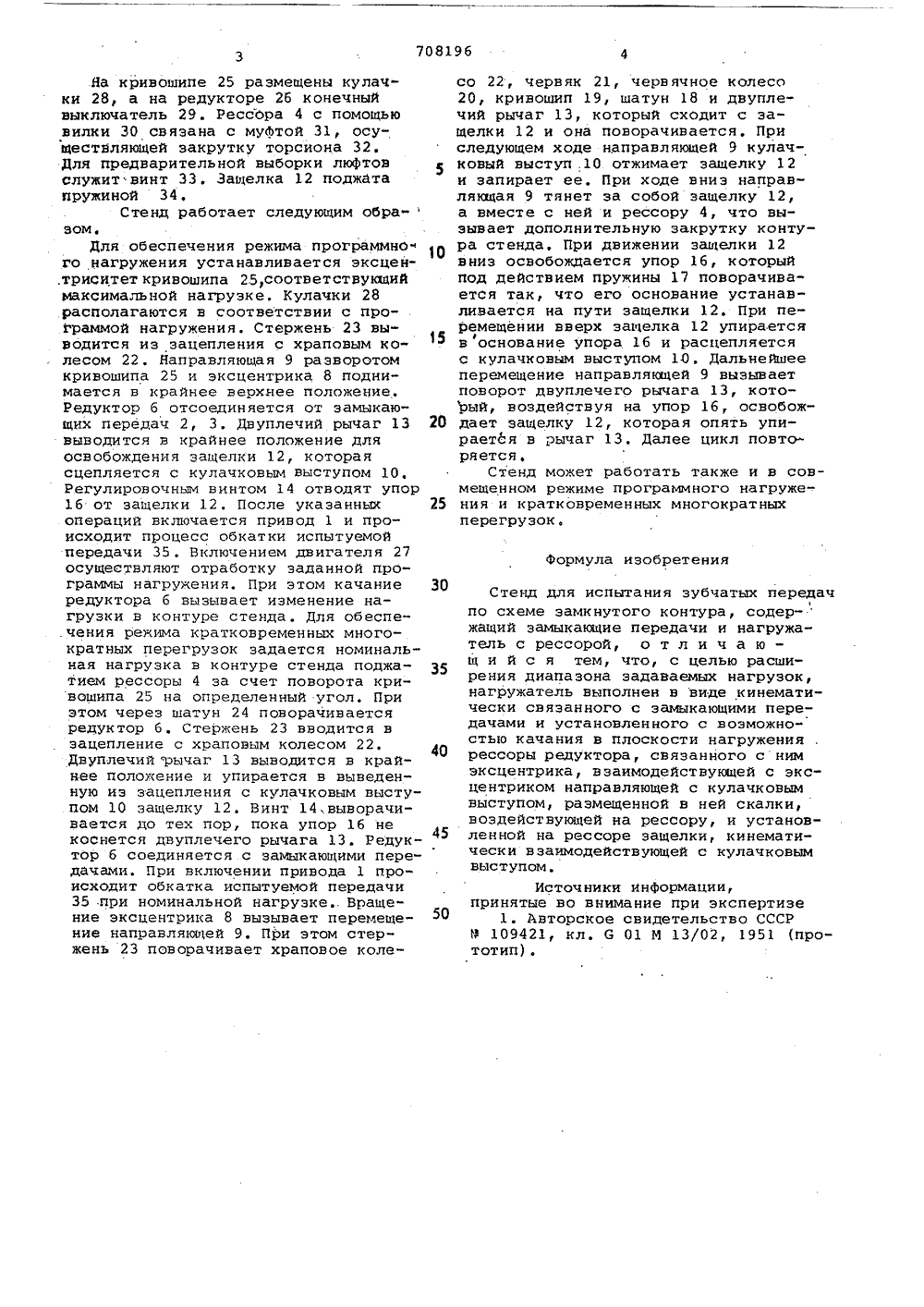

(22) Заявлено 30.03,73(21) 1902249/25-28 с присоединением заявки Нов Государственный комитет СССР по делам изобретений и открытийОпубликовано 05.0 Ь 80 Бюллетень Йо 1 Дата опубликования описания 10,01,80(72) Авторы изобретения С. Н. Ким, Г. Д. Иальпдев и В. И. Смирнов Ленинградский ордена Красного Знамени механическийинститут(54) СТЕНД ДЛЯ ИСПНТАНИЯ ЗУБЧАТЫХ ПЕРЕДАЧ Изобретение относится к испыта-. тельной технике и может быть использовано для испытания зубчатых передач по схеме замкнутого контура,Известен стенд для испытания зуб чатых передач по схеме. замкнутого контура, содержащий замыкающие передачи и нагружатель с рессорой 11).Недостатком этого стенда является малый диапазон задаваемых нагру зок.Цель изобретения - расширение диапазона задаваемых нагрузок.Для этого в стенде нагружатель выполнен в виде кинематически связанного с замыкающими передачами и установленного с возможностью качания в плоскости нагружения рессоры редукто" ра, связанного с ним эксцентрика, взаимодействующей с эксцентриком на правляющей с кулачковым выступом, размещенной в ней скалки, воздействующей на рессору, и установленной на рессоре защелки, кинематически взаимодействующей с кулачковым выступом.На фиг, 1 изображена кинематическая схема стенда; на фиг. 2 - то же, вид, А на фиг. 11 на фиг. 3 - то же, разрез Б-Б на фиг. 2. 30 Стенд содержит привод 1, замыкающие передачи 2, 3 и нагружатель срессорой 4,Нагружатель выполнен в виде кинематически связанного с замыкающими передачами 2, 3 и установленного свозможностью качания на оси 5 в плоскости нагружения рессоры 4 редуктора б. С выходным валом 7 редуктора бсвязан эксцентрик 8. С эксцентриком 8 взаимодействует направляющая 9 с кулачковым выступом 10. В направляющей 9 размещена скалка 11, воздействующая на рессору 4. На рессоре 4 установлена защелка 12, кинематически взаимодействующая с кулачковым выступом 10. Это осуществляется с помощью двуплечего рычага 13 с регулировочным винтом 14, установленного на оси 15. Одним концом рычаг 13 взаимодействует с упором 16, подпружиненным пружиной 17 к рычагу 13, и с защелкой 12. Другим концом рычаг 13 взаимодействует с шатуном 18, криво- шипом 19, червячным колесом 20, червяком 21 и храповым колесом 22, со стержнем 23, закрепленным на направляющей 9. Привод качания редуктора б выполнен в виде шатуна 24, кривошипа 25, редуктора 26 и двигателя 27.На кривошипе 25 размещены кулачки 28, а на редукторе 26 конечный выключатель 29. Рессора 4 с помощью вилки 30 связана с муфтой 31, осуществляющей закрутку торсиона 32.Для предварительной выборки люфтов служит винт 33. Защелка 12 поджата пружиной 34.Стенд работает следующим обра-зом.Для обеспечения режима программно го нагружения устанавливается эксцен.триситет кривошипа 2.5,соответствующий максимальной нагрузке. Кулачки 28 располагаются в соответствии с программой нагружения. Стержень 23 выводится из зацепления с храповым колесом 22, Направляющая 9 разворотом кривошипа 25 и эксцентрика 8 поднимается в крайнее верхнее положение. Редуктор б отсоединяется от замыкающих передач 2, 3. Двуплечий рычаг 13 выводится в крайнее положение для освобождения защелки 12, которая сцепляется с кулачковым выступом 10, Регулировочным винтом 14 отводят упор 16 от защелки 12. После указанных операций включается привод 1 и происходит процесс обкатки испытуемой передачи 35, Включением двигателя 27 осущеатвляют отработку заданной программы нагружения. При этом качание редуктора б вызывает изменение нагрузки в контуре стенда, Для обеспе.чения режима кратковременных многократных перегрузок задается номинальная нагрузка в контуре стенда поджатием рессоры 4 за счет поворота кривошипа 25 на определенный угол. При этом через шатун 24 поворачивается редуктор бСтержень 23 вводится в зацепление с храповым колесом 22, Двуплечий рычаг 13 выводится в крайнее положение и упирается в выведенную иэ зацепления с кулачковым выступом 10 защелку 12. Винт 14,выворачивается до тех пор, пока упор 16 не коснется двуплечего рычага 13. Редуктор б соединяется с замыкающими передачами. При включении привода 1 происходит обкатка испытуемой передачи35 при номинальной нагрузке Вращение эксцентрика 8 вызывает перемещение направляющей 9. При этом стержень 23 поворачивает храповое колесо 22, червяк 21, червячное колесо20, кривошип 19, шатун 18 и двуплечий рычаг 13, который сходит с защелки 12 и она поворачивается, Приследующем ходе направляющей 9 кулачковый выступ .10 отжимает защелку 12и запирает ее. При ходе вниз направляющая 9 тянет за собой защелку 12,а вместе с ней и рессору 4, что вызывает дополнительную закрутку контура стенда, При движении защелки 12вниз освобождается упор 16, которыйпод действием пружины 17 поворачивается так, что его основание устанавливается на пути защелки 12. При перемещении вверх защелка 12 упираетсяв основание упора 16 и расцепляетсяс кулачковым выступом 10, Дальнейшееперемещение направляющей 9 вызываетповорот двуплечего рычага 13, который, воздействуя на упор 16, освобож дает защелку 12, которая опять упирается в рычаг 13. Далее цикл повторяется.Стенд может работать также и в совмещенном режиме программного нагруже-.25 ния и кратковременных многократныхперегрузок.Формула изобретенияСтенд для испытания зубчатых передачпо схеме замкнутого контура, содер-жащий замыкающие передачи и нагружатель с рессорой, о т л и ч а ю -щ и й с я тем, что, с целью расширения диапазона задаваемых нагрузок,нагружатель выполнен в виде кинематически связанного с замыкающими передачами и установленного с воэможностью качания в плоскости нагружения40 рессоры редуктора, связанного с нимэксцентрика, взаимодействующей с эксцентриком направляющей с кулачковымвыступом, размещенной в ней скалки,воздействующей на рессору, и установ 45 ленной на рессоре защелки, кинематически взаимодействующей с кулачковымвыступом,Источники информации,принятые во внимание при экспертизе50 1. Авторское свидетельство СССР9 109421, кл. 6 01 М 13/02, 1951 (прототип).708196 ВидА Заказ 8474/36 Тираж 1019 ПсдписноеИИПИ Государственного комитета СССРпо делам изобретений и открытий5, Москва, З, Раушская наб., д. 4 130 илиал ППП фПатент 1 ф, г. Ужгород, ул. Проектная,Составительактор й, ЙМелькин Техред 5;чужии Фиг,Левинский Корректор Е, Лукач
