Стенд для испытаний зубьев зубчатоременных передач

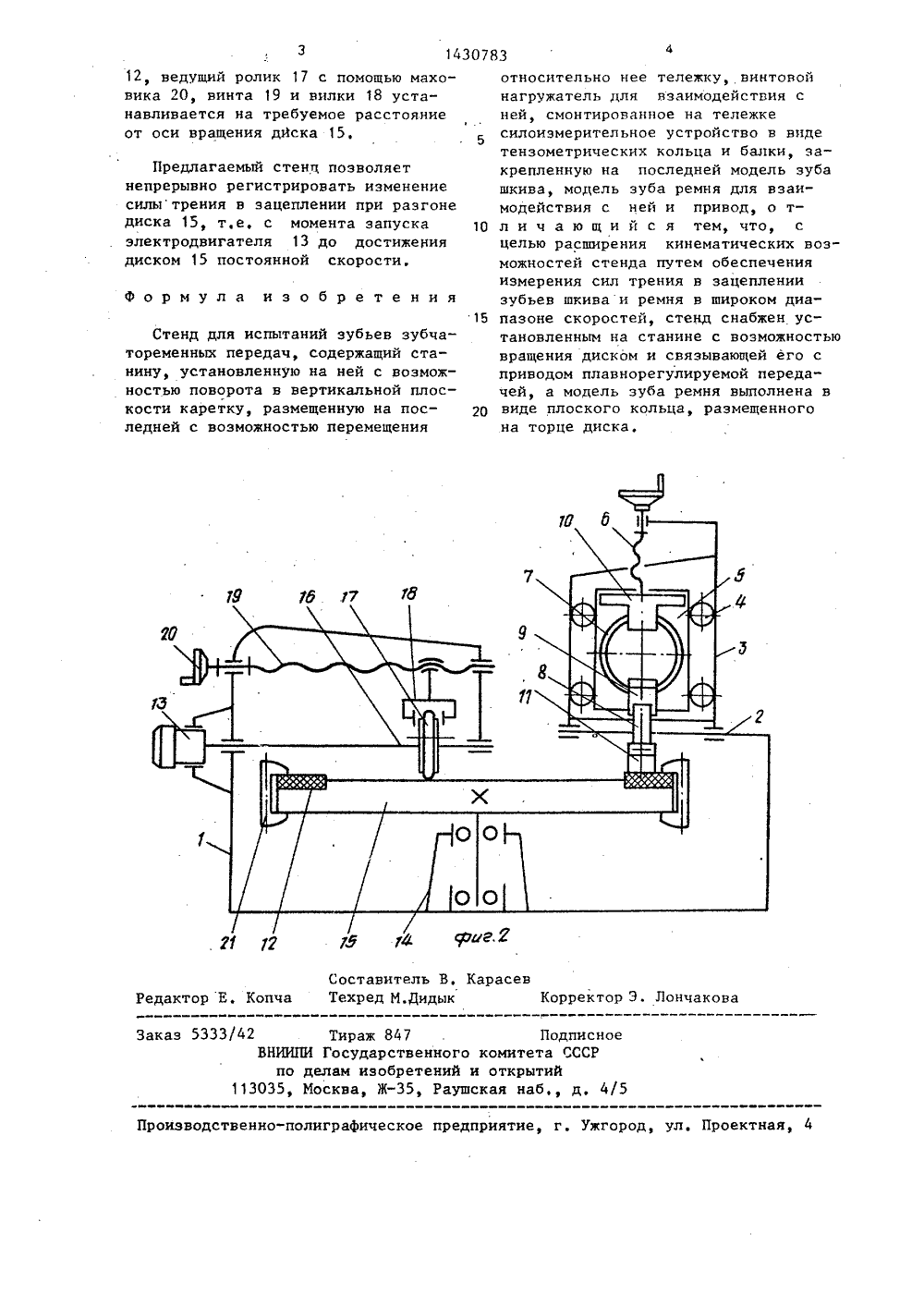

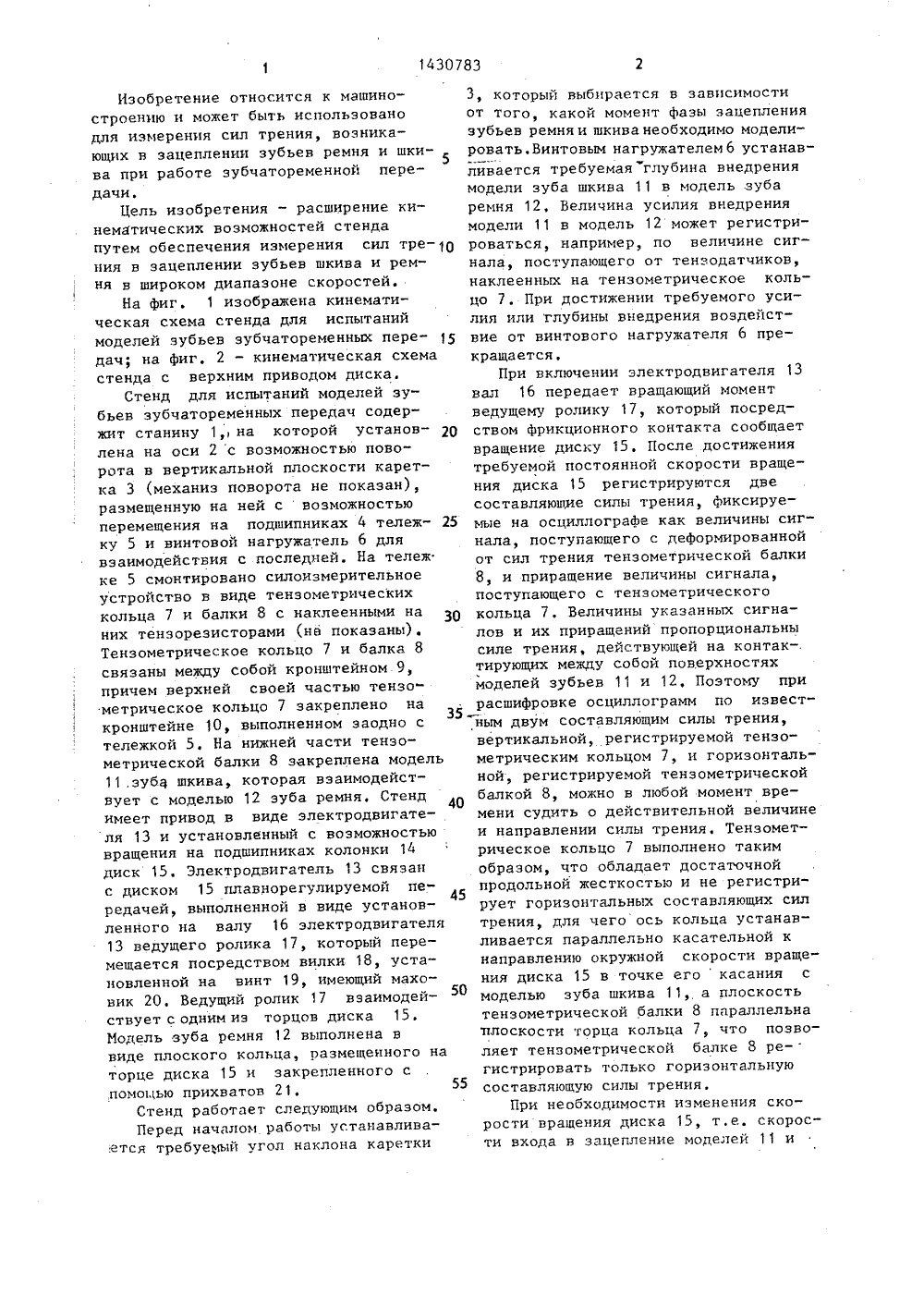

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 0783 САНИЕ ИЗОБРЕТЕНИЯ ельство ССС 3/02, 1971. ство СССР 13/02, 1986 ИСПЫТАНИЙ Х ПЕРЕДАЧУБЬЕВ е относится к машинот быть использовано ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетУ 410279, кл. С 01 МАвторское свидетельР 1322109, кл. С 01 М для измерения сил трения, возникающих в зацеплении зубьев ремня и шкива при работе зубчатоременной передачи, Цель изобретения - расширение кинематических возможностей стенда путем обеспечения измерения сил трения в широком диапазоне скоростей, Вращение электродвигателя 13 передается модели 12 зуба ремня, с которой взаимодействует модель 11 зуба шкива, Глубина внедренияпоследней устанавливается винтовым нагружателем 6, а состав-. ляющие силы трения регистрируются посредством тензометрических кольца 7 и балки 8, Скорость вращения диска 1., на котором закреплена модель Ж 11, регулируется за счет смещения ведущего ролика 17, 2 ил,Изобретение относится к машиностроению и может быть использованодля измерения сил трения, возникающих в зацеплении зубьев ремня и шки 5ва при работе эубчатоременной передачи,Цель изобретения - расширение кинематических возможностей стендапутем обеспечения измерения сил трения в зацеплении зубьев шкива и ремня в широком диапазоне скоростей,На фиг. 1 изображена кинематическая схема стенда для испытаниймоделей зубьев зубчатоременных передач; на фиг. 2 - кинематическая схемастенда с верхним приводом диска.Стенд для испытаний моделей зубьев зубчатоременных передач содержит станину 1, на которой установлена на оси 2 с возможностью поворота в вертикальной плоскости каретка 3 (механиэ поворота не показан),размещенную на ней с возможностьюперемещения на подшипниках Й тележку 5 и винтовой нагружатель 6 длявзаимодействия с последней. На тележ.ке 5 смонтировано силоизмерительноеустройство в виде тенэометрическихкольца 7 и балки 8 с наклеенными наних тензорезисторами (нв показаны),Тензометрическое кольцо 7 и балка 8связаны между собой кронштейном 9причем верхней своей частью тензо"метрическое кольцо 7 закреплено накронштейне 10, выполненном заодно стележкой 5. На нижней части тензометрической балки 8 закреплена модель11.зуба шкива, которая взаимодействует с моцелью 12 зуба ремня, Стенд 40имеет привод в виде электродвигателя 13 и установленный с возможностьювращения на подшипниках колонки 14диск 15. Электродвигатель 13 связанс диском 15 плавнорегулируемой пе"редачей, выполненной в виде установленного на валу 16 электродвигателя13 ведущего ролика 17, который перемещается посредством вилки 18, установленной на винт 19, имеющий маховик 20, Ведущий ролик 17 взаимодействует с одним из торцов диска 15.Модель зуба ремня 12 выполнена ввиде плоского кольца, размещенного наторце диска 15 и закрепленного с,помощью прихватов 21,Стенд работает следующим образом,Перед началом работы устанавлива,ется требуемый угол наклона каретки 3, который выбирается в зависимостиот того, какой момент фазы зацеплениязубьев ремняи шкива необходимо моделировать, Винтовым нагружателем 6 устанавливается требуемая глубина внедрениямодели зуба шкива 11 в модель .зубаремня 12, Величина усилия внедрениямодели 11 в модель 12 может регистрироваться, например, по величине сигнала, поступающего от тенэодатчиков,наклеенных на тензометрическое кольцо 7, При достижении требуемого усилия или глубины внедрения воздействие от винтового нагружателя 6 прекращается,При включении электродвигателя 13вал 16 передает вращающий моментведущему ролику 17, который посредством фрикционного контакта сообщаетвращение диску 15, После достижениятребуемой постоянной скорости вращения диска 15 регистрируются двесоставляющие силы трения, Фиксируемые на осциллографе как величины сигнала, поступающего с деформированнойот сил трения тензометрической балки8, и приращение величины сигнала,поступающего с тензометрическогокольца 7, Величины указанных сигналов и их приращений пропорциональнысиле трения, действующей на контак-.тирующих между собой поверхностяхмоделей зубьев 11 и 12, Поэтому прирасшифровке осциллограмм по известным двум составляющим силы трения,вертикальной, регистрируемой тензометрическим кольцом 7, и горизонтальной, регистрируемой тензометрическойбалкой 8, можно в любой момент времени судить о действительной величинеи направлении силы трения, Тензометрическое кольцо 7 выполнено такимобразом, что обладает достагочнойпродольной жесткостью и не регистрирует горизонтальных составляющих силтрения, для чего ось кольца устанавливается параллельно касательной кнаправлению окружной скорости вращения диска 15 в точке егокасания смоделью зуба шкива 11, а плоскостьтензометрической балки 8 параллельнаплоскости торца кольца 7, что позволяет тензометрической балке 8 регистрировать только горизонтальнуюсоставляющую силы трения,При необходимости изменения скорости вращения диска 15, т.е, скорости входа в зацепление моделей 11 и1430783 12, ведущий ролик 17 с помощью маховика 20, винта 19 и вилки 18 уста"навливается на требуемое расстояниеот оси вращения диска 15,относительно нее тележку, винтовойнагружатель для взаимодействия сней, смонтированное на тележкесилоизмерительное устройство в видетензометрических кольца и балки, закрепленную на последней модель зубашкива, модель зуба ремня для взаимодействия с ней и привод, о т л и ч а ю щ и й с я тем, что, сцелью расширения кинематических возможностей стенда путем обеспеченияизмерения сил трения в зацеплениизубьев шкиваи ремня в широком диа пазоне скоростей, стенд снабжен установленным на станине с возможностьювращения диском и связывающей его сприводом плавнорегулируемой передачей, а модель зуба ремня выполнена в 20 виде плоского кольца, размещенногона торце диска,Предлагаемый стенд позволяетнепрерывно регистрировать изменениесилытрения в зацеплении при разгонедиска 15, т,е, с момента запускаэлектродвигателя 13 до достижениядиском 15 постоянной скорости,Ф о р м у л а изобретения Стенд для испытаний зубьев зубчатоременных передач, содержащий станину, установленную на ней с возможностью поворота в вертикальной плоскости каретку, размещенную на последней с возможностью перемещения 7 У Р 4 л г Составитель В. Карасев Редактор Е, Конча Техред М.Дидык Корректор Э. ЛончаковаЗаказ 5333/42 Тираж 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5
