Способ брикетирования бурых углей

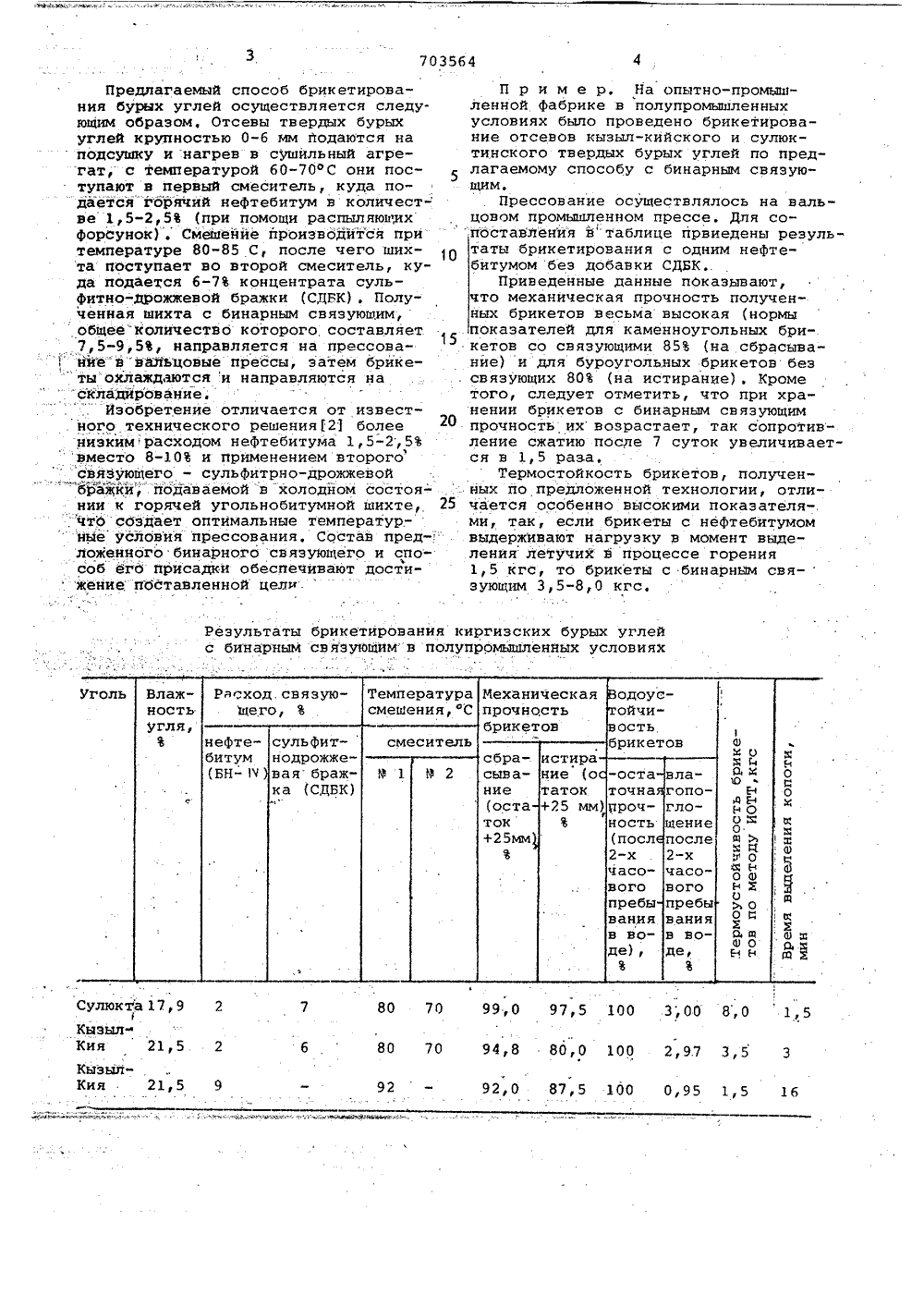

певеитне 1 е,.аиОП И "ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(22) Заявлено 220776 (21) 2393003/23-26с присоединением заявки Нов(23) Приоритет Государствеииый комитет СССР по делам изобретеиий и открытий(71) Заявитель научно-исследовательский и проектно-конструкторский институт обогащения твердых горючих ископаемых .ИОТТ(54) СПОСОБ БРИКЕТИРОВАНИЯ БУРЫХ УГЛЕЙ Изобретение относится к области брикетирования со связующими углей, преимущественно твердых бурых углей, и может быть использовано при брикетировании каменноугольной мелочи и антрацитового штыба.Известны способы использования в качестве связующего отходов теллюлозно-бумажного производства, в частнос О ти сульфитно-дрожжевой бражки)1Недостатком таких связующих при брикетировании углей является их вы- сокая гидрофильность, Угольные брикеты,.полученные с присадкой указан-. ной сульфитно-дрожжевой бражки или других аналогичных продуктов (сульфитных щелоков и т.п., не обладают влагоустойчивостью, Для обеспечения гидрофобности такие брикеты требуется подвергать термической обработке при температуре, превышающей 280 С. Термообработка значительно удорожает себестоимость производства брикетов и сдерживает применение отходов целлюлозно-бумажного производства в качестве связующих при брикетировании углей.Известен также способ брикетирования твердых бурых углей с нефтебитумом в качестве связующего. Полученные брикеты при этом обладаютдостаточно высокой механической прочностью, однако не отвечают ряду существенных требований к кусковомутопливу(2.1.При таком способе полученые углебрикеты не обладают необходимой термической устойчивостью пригорении: брикеты самопроизвольно разрушаются в процессе горения, недопускают шуровали, образовавшаясямелочь проваливается через колосники -и уносится с.отходящими газами, приэтом коэффициент полезного использования топлива имеет пониженные показатели. Кроме того, сравнительновысокое содержание в брикетах нефтебитума 8-10 вызывает сильное выделение копоти при их сжигании. Целью изобретения является повышение термоустойчивости и механической прочности брикетов,Для достижения поставленной цели в уголь вводят нефтебитум в количестве 1,5-2,5 от угля, а затем в полученную смесь вводят концентрат сульфитно-дрожжевой бражки в коли честве 6-7 от угля.703564 Результаты брикетирования киргизских бурых углей с бинарным связующим в полупромышленных условиях одоус- ойчиость.брикетов ература Механическаяения,фС прочностьбрикетов еситель истирание (отаток+25 ма 2 влагопоглощениепосле2-хчасооИоо э вого преб вани е люкта 17 7 9,95 1,5 Предлагаемый способ брикетирования бурых углей осуществляется следующим образом, Отсевы твердых бурых углей крупностью 0-6 мм подаются на подсушку и нагрев в сушйльный агрегат, с температурой 60-70 фС они поступают в первый смеситель, куда подается горячий нефтебитум в количест- ве 1,5-2,5 (при помощи распыляюших форСунок) . Смешейие производится при температуре 80-85 С, после чего шихта поступает во второй смеситель, куда подается 6-7 концентрата сульфитно-дрожжевой бражки (СДЕК) . Полученная шихта с бинарным связующим,общее количество которого составляет7,5-9,5, направляется на прессова- Г йМе"ввальцовые прессы, затем брйкеты охлаждаются и направляются наскла;цйрова ние,Изобретение отличается от извест. ного технического решения 2) болеенизкимрасходом нефтебитума 1,5-2,5вместо 8-10 и применением второгосвязующего - сульфитрно-дрожжевойбражки," подаваемой в холодйом состоянии к горячей угольнобитумной шихте, 25что создает оптимальные температур. -ные условия прессования, Состав пред-.:ложенного бинарного связующего и способ его присадки обеспечивают достижение;пбставленной цели.П р и м е р, На опытно-промышленной фабрике в полупромышленных условиях было проведено брикетирование отсевов кызыл-кийского и сулюктинского твердых бурых углей по предлагаемому способу с бинарным связующим.Прессование осуществлялось на вальцовом промышленном прессе. Для сопоставления Йтаблице првиедены результаты брикетирования с одним нефте- битумом без добавки СДБК.Приведенные данные показывают, что механическая прочность полученных брикетов весьма высокая (нормы показателей для каменноугольных брикетов со связующими 85 (на сбрасывание) и для буроугольных брикетов беэ связующих 80 (на истирание), Кроме того, следует отметить, что при хранении брикетов с бинарным связующим прочность их возрастает, так сопротивление сжатию после 7 суток увеличивается в 1,5 раза,Термостойкость брикетов, полученных по предложенной технологии, отличается особенно высокими показателями, так, если брикеты с нефтебитумом выдерживают нагрузку в момент выделения летучих в процессе горения 1,5 кгс, то брикеты с бинарным свя-зующим 3,5-8,0 кгс.-оста точна прочность (посл 2-х часового пребы вания в воде),.Составитель Ю. ПрокопчукРедактор Л, Новожилова Техред М.Келемещ КоРректоР В. БутягаЗаказ 7760/28 . Тираж 609 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 4Филиал ПРППатент, г. ужгород, ул. Проектная,В процессе сжигания время выделения кбпоти у брикетов с бинарным связующим сокращается в несколько раз против брикетов, полученных на основе 9. нефтебитума,5 Способ брикетирования бурых углей,включающий сушку угля, смешение сгорячим нефтебитумом и прессование,о т л и ч а. ю щ и й с я тем, что,с целью повышения термоустойчивости и механической прочности брикетов вуголь вводят нефтебитум в количестве 1,5-2,5 от угля, а затем в полученную смесь вводят концентрат сульфитно-дрожжевой бражки в количестве6-7 от угля. Источники информации,принятые во внимание при экспертизе1; Лесохимия и подсочка, 1973;с. 4-5.2. Брикетирование углей и. углеро
