Куттер-мешалка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

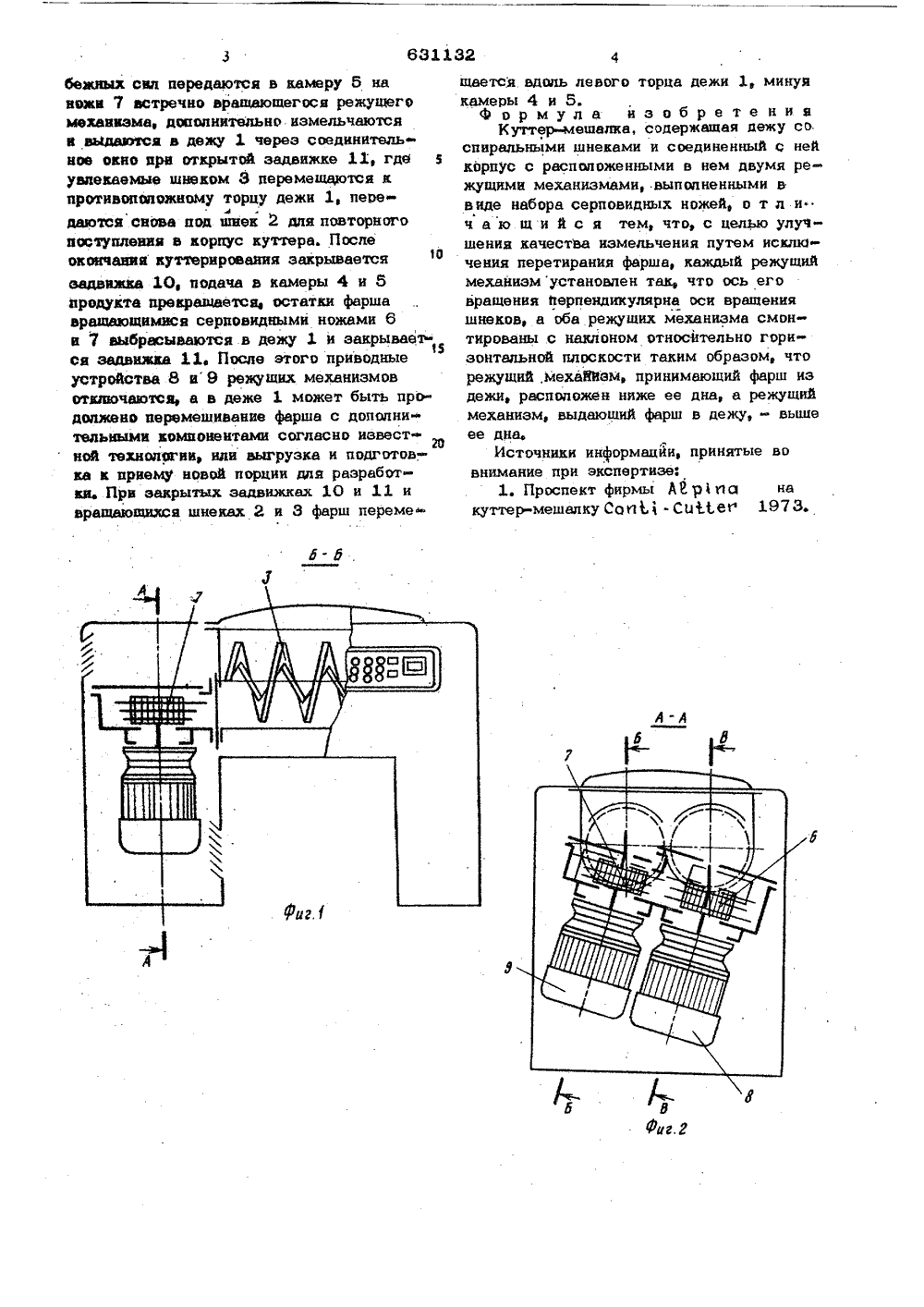

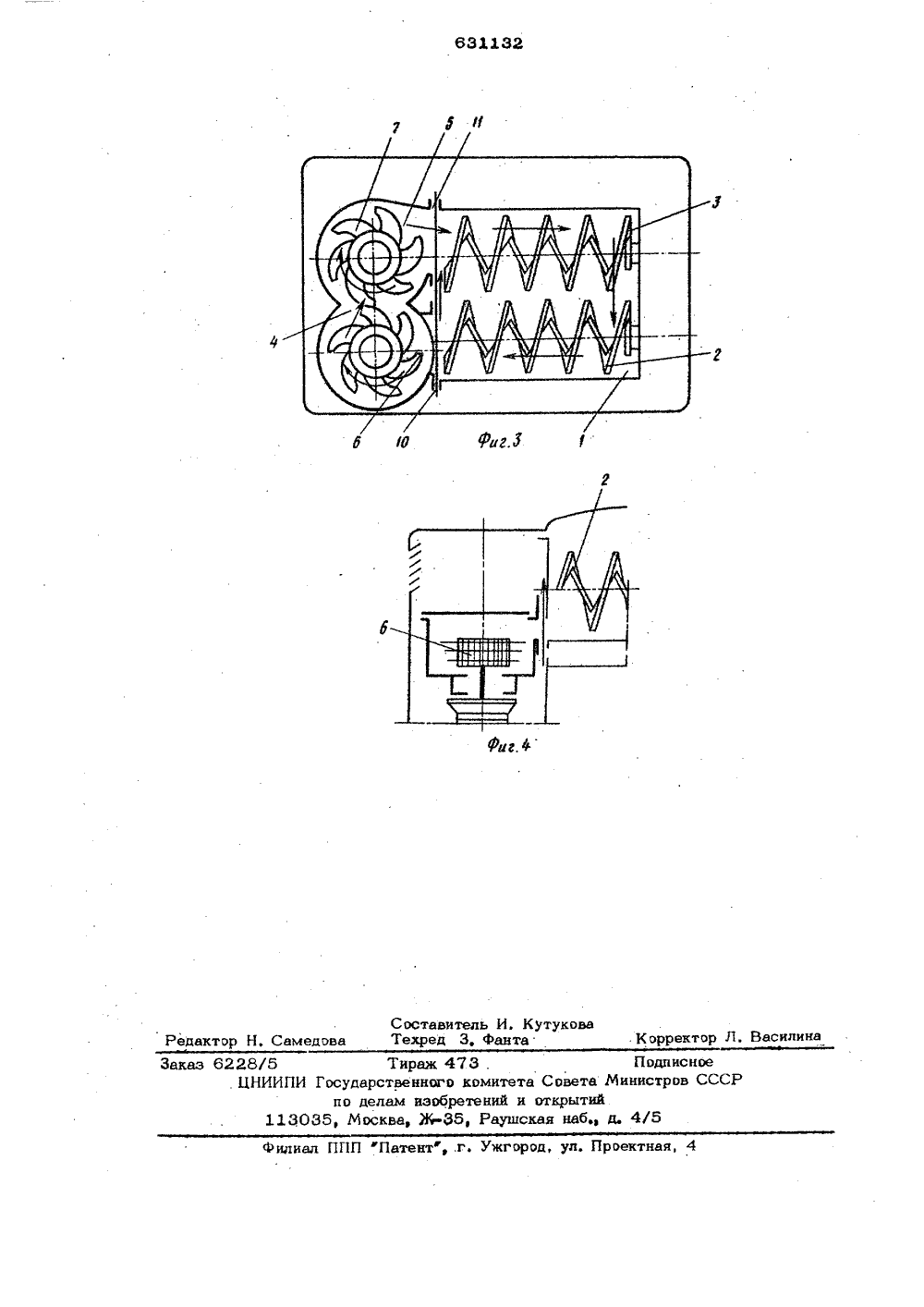

(23) Приоритет йщаврбтнииай иоатгСввете Мииистрев ЕЮв дийи Мсфлиийи 0 ВОИЙ 5 Я УДК 637,513,.42 (088.8)43) Опубликовано 05,11.78.Бюллетень 41 45) Дата опубликования описания 11,11.78 2) Авторы изобретения, Лычак и А. Н. петренко еркасский машиностроительный завод имени Г, И. Петровского аявител 4) КУПЕР-МЕШАЛКА ится к мясной роно к устройствам для Изобретение относ мьацленностн, а имен перемешивания и тонк са при изготовлении консервных изделий,Известна куттер-мо иэмельчени оде ржаща ешалкашне ками и соединенженными внеми, выполнендньж ножей Я, агревом и пе О измельчения им втся улучшение ис ключд ния дежу со спиральныминый с ней корпус с рдвумя режущими механыми в виде набораВ связи с повышеретиранием фарша каявляется недостаточнЦелью иэобретеникачества измельченияперетирания фарша,ним ерпови нным ество хо путем види ре 20 акло"конизм,Н Поставленная цель достигается те что каждый режущий механизм устан лен так, что ось его вращения нерпе кулярна оси вращения шнеков, а оба жумис,механизма смонтированы с н ном относительно горизонтальной плос сти таким образом, что режущий меха прин:.1 мающий фарш из дежи, располож ниже ее дна, а режущий механизм, выдающий фарш в дежу, - выше ее дна,На фиг, 1 изображена куттер-мешалка,частичный разрез дежи и корпуса куттера;на фиг. 2 - разрез А-А фиг, 1; на фнг,3 - вид сверху (стрелками показано направление перемещения продукта в процессе переработки); на фнг. 4 - корпус котара-мешалки, принимакацей продукт издежи разрез,Куттер-мешалка содержит двухжелоб-.чатую дежу 1 с месильными спиральнымишнеками 2 и 3, корпус куттера, состоящий из камер 4 и 5 режущих механиз- .мов, выполненных в виде набора серповидных ножей 6 и 7 с индивидуальнымиприводными устройствами 8 и О, задвижки 10 и 11, перекрывакицке окна междукорпусом куттера и дежой 1,Исходные мясопродукты с необходимыми согласно рецептуры компонентами за-.гружаются в дежу 1 и перемещаемые шнеком 2, при открытой задвижке 10 надают на серповидные ножи 6 камеры 4,частично измельчаются и за счет центробежных снл передаютса в камеру 5 на нщки 7 встречно вращающегося режущего механизмадополнительно измельчаются а вйдаются в дежу 1 через соединительное окно при открытой задвижке 11, где 5 увлекаемые шнеком Э перемещаются к противоположному торцу дежи 1, пере даются сном под шнек 2 для повторного поступления в корпус куттера. После окончания куттерировання закрывается задвижка 10, подача в камеры 4 и 8 продукта прекращается, остатки фарша вращающимися серповидными ножами 6 а 7 выбрасываются в дежу 1 и закрываеъ15 ся задвижка 11. После етого приводные устройства 8 а 9 режущих механизмов отключаются, а в деже 1 может быть продолжено перемешиванив фарша с дополни тельными компонентами согласно извест ной технологии, илй выгрузка и подготовка и приему новой порции для разработ ка, При закрытых задвижках 10 и 11 н вращающихся шнеках 2 и 3 фарш переме . щается вдоль левого торца дежа 1, минуякамеры 4 и 5.Формула изобретенияКуттер-мешалка, содержащая деку со,спиральными шнеками и соединенный с нейкорпус с расположенными в нем двумя режущими механизмами, выполненными ввиде набора серповидных ножей, о т л и"ч а ю щ и й с я тем, что, с целью улучшения качества измельчения путем исклнчення перетирания фарша, каждый режущиймеханизмустановлен так, что ось еговращения перпендикулярна оси вращенияшнеков, а оба режущих механизма смонтированы .с наклоном относительно горизонтальной плоскости таким образом, чторежущий,мехаИИзм, принимающий фарш издежи, расположен ниже ее дна, а режущиймеханизм, выдающий фарш в дежу, - вышеее дна,Источники информации, принятые вовнимание при экспертизе:1. Проспект фирмы Айра оа накуттер-мешалку Сои - СОИег 1973..ЦНИИП11 Тираж 473 . Государственного комитета по делам изобретений и 35, Москва, Ж, Раушска
СмотретьЗаявка
2500354, 24.06.1977
ЧЕРКАССКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД ИМ. Г. И. ПЕТРОВСКОГО
ДУБОВИЧ АНАТОЛИЙ ИВАНОВИЧ, ОСТАПЕНКО НИКОЛАЙ ЕФИМОВИЧ, ТИТАРЧУК АНАТОЛИЙ АЛЕКСАНДРОВИЧ, ЛЫЧАК ПАВЕЛ АФАНАСЬЕВИЧ, КАТРЕНКО АЛЕКСЕЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: A22C 5/00
Метки: куттер-мешалка
Опубликовано: 05.11.1978
Код ссылки
