Система управления процессом формования вискозных материалов

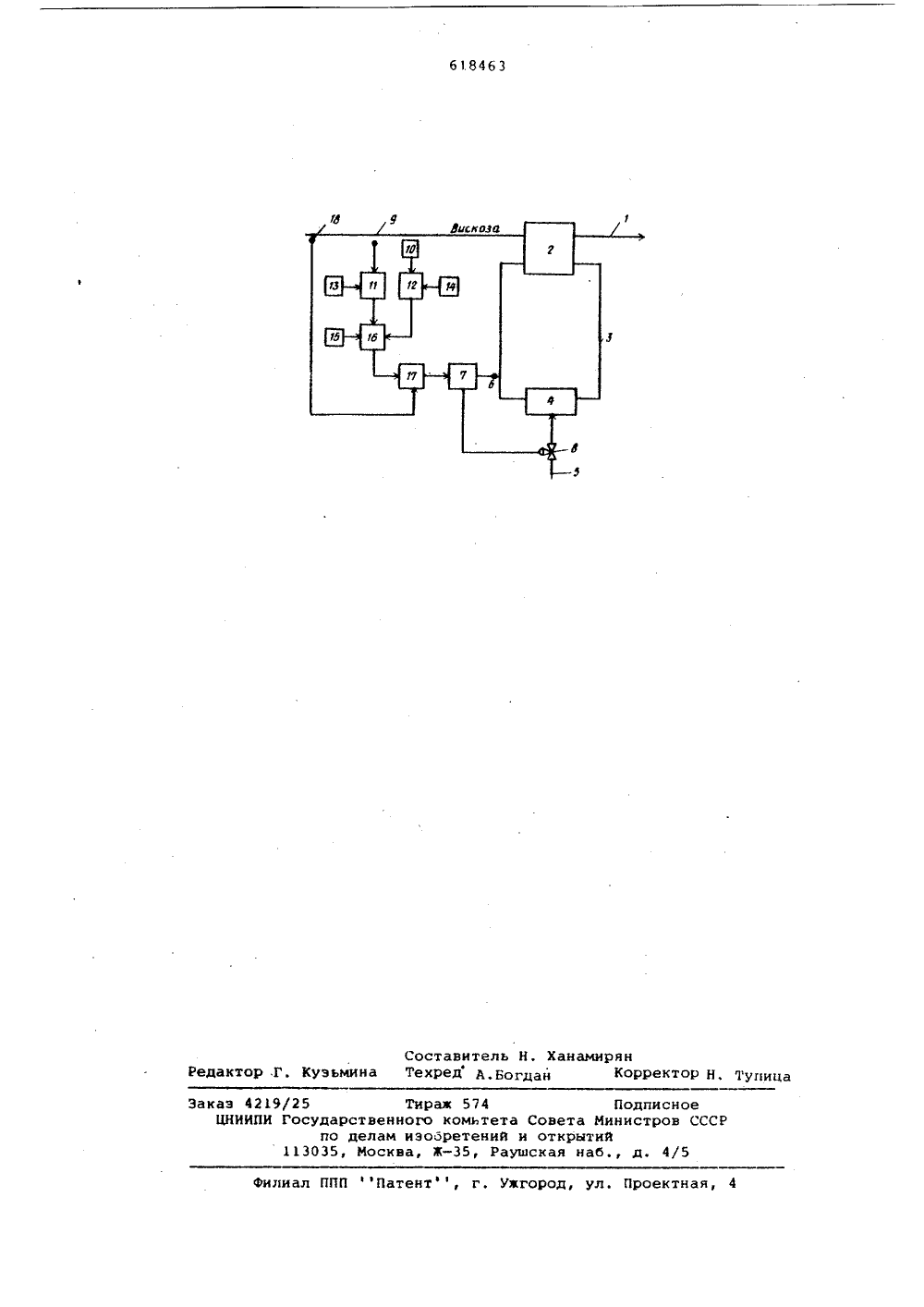

(2 З) Приоритет (43) Опубликов (4 Я дата опубл ое)дарствеииый иомитет Совета Мииистров СССР ио делам изобретений и отирытий(088.8) 2) Авторы изобретен ский, А, Л. Суханов, В. В, Ключников Заявител ЗНЫХ РОЦЕССОМ ФОРМОВАНИЯ АВ 4) СИС РИАЛОВ зрелости, авым входом сторого соедижения. Одинс датчиком кгой с соотвеход сумматорблока задержсоединен с дВыход блокалятором, коключен датчиего выход свмеханизмом. Изобрагдеволокдильиойраствотель 4растворации серапан 8, тветствеиания щелоадатчики16,блока виско" На чертеже схематическижено предлагаемое устройствообозначены: свежесформовакноено 1, формовочный узел 2 прямашины, трубопровод 3 подачира осадительной ванны, смеситрубопровод 5 подачи крепкогора кислоты, датчик 6 концентной кислоты, регулятор 7, клдатчики (задатчики) 9, 10 сооно зрелости вискозы и содерачи, блоки 11, 12 умножения, з13-15 коэффициентов, сумма17 задержки, датчик 18 расэы вхотор ход Изобретение относится к области производства вискозных материалов.Известна система управления процессом формования вискозных материалов, содержащая датчик концентрации о серной кислоты в формовочном растворе, датчик концентрации щелочи в прядильном растворе, датчик расхода вискозы, блоки умножения, сумматор, эадатчики, регулятор и исполнительный 10 механизм 1 .Такая снстема управления обеспечивает стабилизацию заданного значения концентрации формовочного раствора, но не предусматривает автоматичес-) кого изменения концентрации раствора в зависимости от свойств и состава обрабатываемого раствора вискозы, в частности от индекса зрелости и содержания в ней щелочи. Это в значительной степени снижает качественные показатели готовой продукции.Цель изОбретения - повьыение качества продукта.Эта цель достигается тем, что си-ф стема содержит блок задержки и датчик индекса зрелости готового продукта Один задатчмк подключен к первому ду блока умножения, ко второму входу которого подключен эадатчик индекса его выход соединен с перумматора, второй вход конен с другим блоком умновход последнего соединенонцентрации щелочи, а друтствующим эадатчиком. Выа соединен с одним входомки, другой вход которогоатчиком расхода вискозы.задержки соединен с регувторому входу которого подк концентрации кислоты, аязан с исполнительнымСистема работает следующим образом.Раствор осадительной ванны 3 проходит через формовочный узел 2 прядильной машины, где формируется волокно 1, В результате этого процесса со держание кислоты в отработанной ванне уменьшается. для восстановления раствора в смеситель 4 добавляют крепкую кислоту.После этого датчиком 6, например анализатором состава осадительной ванны, измеряется концентрация кислоты в растворе. Выходной сигнал дат ика 6 подается на регулятор 7, который, воздействуя на клапан 8, стабилизирует заданное значение содержания кислотыС помощью датчика 9, например автоматического тит атора вискозы АТВ, задатчика 10, блоков 11 и 12 умножения 20 задатчиков 13-15 коэффициентов и сумматора 16 определяется в зависимости от состава вискозы необходимое значение содержания, кислоты в растворе осадительной ванины. Это значение опреде ляется по формуле, аппроксимирующей полученные экспериментально-аналитическим путем графики зависимости содержания кислоты в осадительной ванне от зрелости вискозы и содержания 30 в ней щелочи.Си о Ср+р 4 й Сноон 7ГДЕ Сн зр - НЕОбХОДИМаЯ ДЛЯ ПО- лучения качественного волокна концентрация кислоты в осадительной ванне в зависимости от зрелости вискозы и содержания в ней щелочи;Н - величина зрелости вискозы; 40С 0 Н- содержание щелочи в вискозе; .Ср,о,ж- постоянные коэффициенты (начальная концентрация кислоты и градиенты приращения концентрации кисло ты в зависимости от величины зрелости и содержания щелочи).Коэффициенты Ср,Ф 1,и й для различных производств имеют свои значения и зависят от оборудования и техноло гического процесса приготовления вискозы и формования.Начальное значение концентрации кислоты определяется эадатчиком 15, а коэффициенты сс 1, кв соответственно задатчиками 13 и 14.55Таким образом, сигналы, пропорциональные измеренным значениям зрелости и содержания щелочи, поступакт на входы блоков умножения 11 и 12,где перемножаются на установленные задатчиками 13 и 14 коэффициенты.В блоке 16 осуществляется суммирование сигналов с блоков 11, 12 и задатчика 15 и формирование необходимого значения концентрации серной ки-слоты. 65 Вычисленное значение концентрациисерной кислоты поетупает через блокзадержки 17 в камеру задания регулятора 7. Блок задержки обеспечиваетсогласование параметров вискозы иосадительной ванны в момент их поступления на формовочный узел прядильноймашины,Время задержки устанавливаетсяв зависимости от точки отбора пробывискозы и быстродействия контура регулирования, включающего датчик 6,регулятор 7, клапан 8 и смеситель 4, иопределяется по формуле13 Ьв Оп,где 1- номинальное время задержки;з- время прохождения вискозыот момента измерения до прядильной чашины;- время переходного процессаконтура регулирования концентрации серной кислоты в осадительной ванне.Учитывая, что производительностьпрядильных машин изменяется в широкихпределах, выбранное времязадержки приноминальной нагрузке агрегата корректируется в зависимости от расхода вис, козы, измеряемого датчиком 18,Формула изобретенияСистема управления процессом формования вискозных материалов, содержащая датчик концентрации серной кислоты, в формовочном растворе, датчик концентрации щелочи в прядильном растворе, датчик расхода вискозы, блоки умножения, сумматор, задатчики, регулятор и исполнительный механизм, о тл и ч а ю щ а я с я тем, что, с целью повышения качества готового продукта, она содержит блок задержки и да чик индекса зрелости готового продукта, причем один задатчик подключен к первому входу блока умножения, ко второму входу которого подключен задатчик индекса зрелости, а его выход соединен с первым входом сумматора, второй вход которого соединен с другим блоком умножения, один вход последнего соединен с датчиком концентрации щелочи, а другой с соответству ющим задатчиком; при этом выход сумматора соединен с одним входом блока задержки, другой вход которого соединен с датчиком расхода вискозы, а выход блока задержки соединен с регулятором, ко второму входу которого подключен датчик концентрации кислоты, а его выход подсоединен к исполнительному механизму.Источники информации, принятйе во внимание при экспертизе:1, Заявка 91971465,кл.2 01 П 5/00, по которой принято решение о выдаче авторского свидетельства.618463Составитель Н, Ханамирян Редактор Г. Кузьмина Техред А.Богдан Корректор Н, Тупица Заказ 4219/25 Тираж 574 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, %-35, Раушская наб д. 4/5филиал ППП фПатент, г. Ужгород, ул. Проектная, 4
