Устройство для программного управления температурой экстрактора

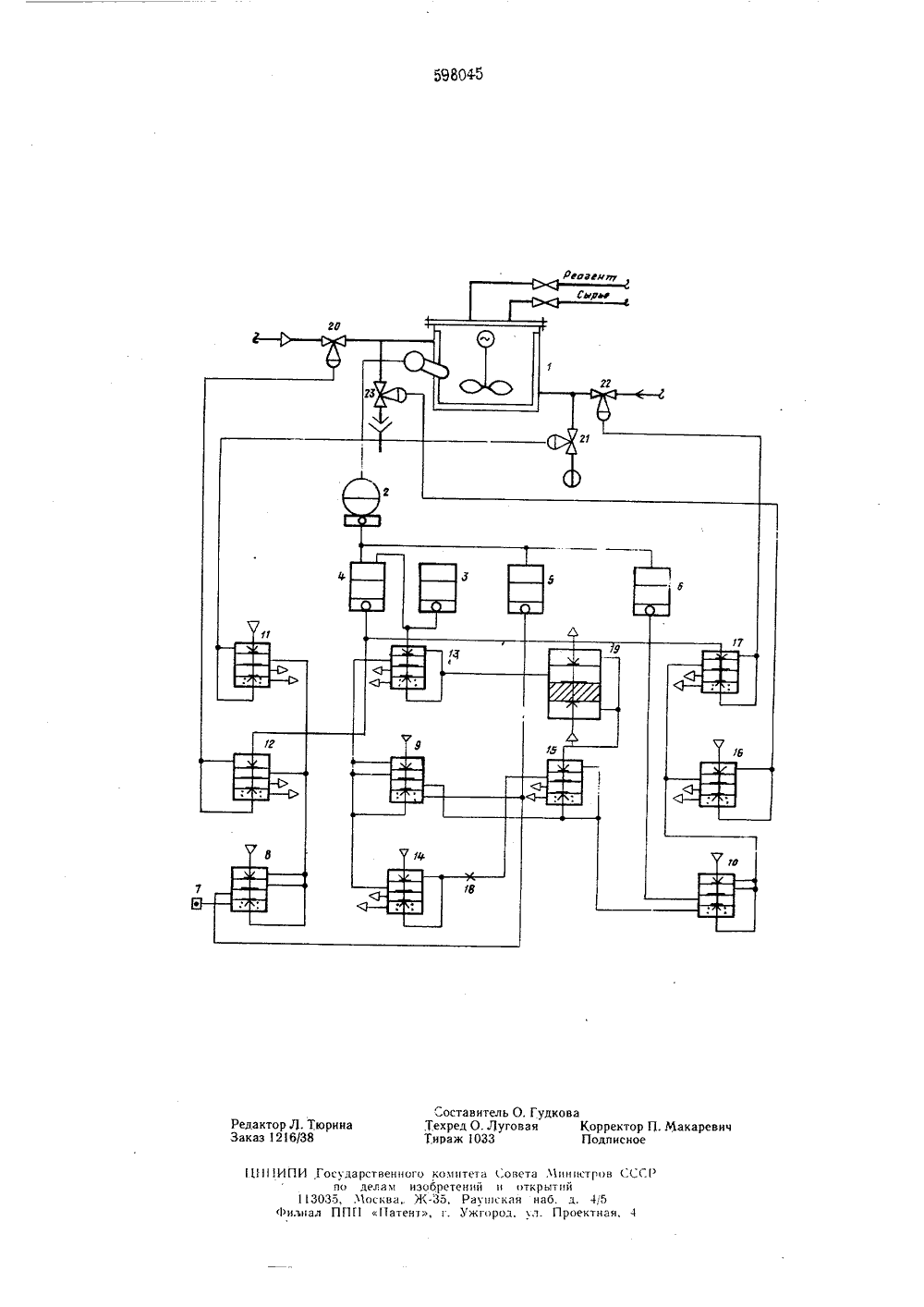

Союз Советских Социалистических Республик(61) Дополнительное к авт. свид-ву 2М, Кл,05 З 23/19 21) 2433378/182) Заявлено рисоединением заявки М осудерстеенныи номитеСовете Министроо СССРпо делам изобретенийи открытий(45) Дата опубликования описания 5.0.9,) УДК 62(54) УСТРОЙСТВО ДЛЯ ПРОГРАММНОГО УПРАВЛЕНИ ТЕМПЕРАТУРОЙ КСТРАКТОРАИзобретение относится к устройствам для программного управления температурным режимом экстракции и может быть применено в медицинской, микробиологической и пи евой промышленности.Известно устройство для программного регулирования температуры электрспечей, содержащее датчик-термопару, автоматический программный отенциометр, изодромный регулятор, исполнительный мсханизм и регулир 1. ющий орган,11.;аиболее близким к изобретению техническим решением является устройство, содержащее датчик температуры в экстракторе и программный задатчик, подключенные к входам пропорционально-интегрального регулятора, и четыре клапана, установленные, соответственно, на линиях подачи пара в рубашку экстрактора,сороса конденсата, подачи воды в рубашку экстракторг и слива воды Я. Однако известные устройства не обеспечивают необходимого качества регулирования в условиях регулирования температуры двумя или более гараметрами.Цель изобретения - повысить точность устройства в условиях регулирования двумя или более параметрами. В предложенном устройстве это обеспечивается тем, что в нем установлены ограничители максимальной и минимальной температуры в экстракторе, блоки управления нагревом и охлаждением экстрактора, триггеры, реле, элемечт сравнения и дрсссель, причем выход сграничителя максимальной температуры подкчючен к управляющей камере первого триггера, выход которого связан с 5 входом блока управления нагревом экстрактора, и проточной камере второго триггера, соединенного с управляющей камерой первого реле, сопло которого соединено с выходом программного задатчика, а выход - с минусовой камерой элемента сравнения и управляющей камерой второго реле, связанного через дроссель с управляющей камерой третьего реле, одно из сопл которого подключено к выходу элемента сравнения, а выход - к управляющей камере второго триггера и проточной камере третьего триггера, управляющая камера третьего триггера соединена с выходом ограничителя минимальной температуры в экстрактсре, а выход - с входами блока управления охлаждением экстрактора, выходы которого подключены к управляю 2 С гцим входам третьего и четвертого клапанов,причем выходы блока управления нагревом экстрактсра соединены с управляющими входами первого и второго клапанов.На чертеже представлена принципиальная 25 схема предложенного устоойства.3Оно содержит в экстракторе 1 датчик 2 температуры, а также программный задатчик 3, пропорционально-интегральный регулятор 4, ограничители 5 и 6 максимальной и минимальной температуры, кнопку 7 управления, триггеры 8, 9 и 10, реле 11 и 12, образующие блок управления нагревом экстрактора, реле 13, 14, 15, 16 и 17, образующие блок управления охлаждением эстрактора, дроссель 18, регулируемый элемент 19 сравнения, клапаны 20, 21, 22 и 23 на линии подачи пара в рубашку экстрактора 1, на линии сброса конденсата, на линии подачи воды в рубашку и на линии слива воды, соответственно.В момент подготовки сырья к экстракции нажатием кнопки 7 управления включается устройство для программного управления температурным режимом экстракции. Сигнал с выхода кнопки 7 поступает на вход первого триггера 8 и,;ключает его в новое положение. Выходной сигнал с первого триггера 8 проходит в управляющие камеры реле 11 и 12. Реле 11 открывается и пропускает сигнал на управляющие входы клапана 21 (открытие) на линии отвода конденсата из рубашки экстрактора 1, а реле 12 пропускает на управляющий вход клапана 20 на линии подачи пара в рубашку выходной сигнал от пропорниональноинтегрального регулятора 4. 11 а один вход регулятора 4 поступает сигнал от датчика 2 температуры в экстракторе 1, а на другой вход - сигнал с программного задатчика 3, изменяющийся во времени согласно заложиной программе. Регулятор 4 отрабатывает сигнал регулирующего воздействия, который проходит через реле 2 на уцравляюций вход клапана 20.Согласно заданной программе идет процесс нагрева в экстракторе 1.По достижении заданного максимального значения температуры в экстракторе 1 выходной сигнал ограничителя 5 максимальной температуры поступает в управляющую камеру первого триггера 8 и выключает его, триггер 8 в свою очередь снимает управляющий сигнал с реле 11 и 12, в результате чего клапаны 20 и 21 закрываются и дальнейший нагрев прекращается. Выходной сигнал с ограничителя 5 максимальной температуры также поступает в проточную камеру второго триггера 9 и включает его. Выходной сигнал второго триггера 9 проходит в управляющие камеры реле 13 и 14. Реле 13 пропускает сигнал от программного задатчика 3 в минусовую камеру элемента 19сравнения.,Реле 14 выдает сигнал, который через дроссель 18 поступает в управляющую камеру реле 15 и переключает последнее.При максимальной температуре в экстракторе 1 сигнал с программного задатчика 3 начинает убывать по величине, в результате чего элемент 19 сравнения выдает сигнал, который, пройдя переключенное ранее реле 15, выключает второй триггер 9 и включает третий триггер 10, этим самым осуществляется переключение нагрева на охлаждение. Выходной сигнал с третьего триггера 10 поступает в управляющие камеры реле 16 и 17. Реле 16 выходным сигналом открывает клапан 23 на линии слива воды из рубашки экстрактора 1, а реле 17 пропускает выходной сигнал от регулятора 4 на клапан 22.Согласно заложенной программе идет охлаждение до минимально заданной температуры.Г 1 ри достижении минимальной температуры ограничитель минимальной температуры в экстракзор выходным сигналом выключает тре тий триггерО, который снимает управляющий сигнал с реле 16 и 17, а те, в свою очередь, закрывают клапаны 22 и 23 и процесс экстракции заканчивается, после чего устройство готово к новому включению.Таким образом, предложенное устройство позволяет экономить энергозатраты на один экстрактор около 40,0 тыс. р. в год,формула изобретенияМУстройство для программного управлениятемпературой экстрактора, содержащее датчиктемпературы и программный задатчик, подключенные к входам пропорционально-интегрального регулятора и четыре клапана, установленные соответственно на линиях подачи парав рубашку экстрактора, сброса конденсата, подачи воды в рубашку экстрактора и слива воды,отличающееся тем, что, с целью повышения точности устройства, в нем установлены ограничители максимальной и минимальной температуры в экстракторе, блоки управления нагревом и охлаждением экстрактора, триггеры, реле, элемент сравнения и дроссель, причем выход ограничителя максимальной температурыпоключен к управляющей камере первого триггера, выход которого связан с входом блокауправления нагревом экстрактора, и проточной камере второго триггера, соединенного суправляюгцей камерой первого реле, сопло которого соединено с выходом программ; ого задатчика, а выход - с минусовой ;.аллеройэлемента сравнения, и управляющей камеройвторого реле, связанного через дроссель с управляющей камерой третьего реле, одно изсопл которого подключено к выходу элементасравнения, а выход - к управляющей камеревторого триггера и проточной камере третьеготриггера, управляющая камера третьего триггера соединена с выходом ограничителя минимальной температуры в экстракторе, а выход -с входами блока управления охлаждением экстрактора, выходы которого подключены к управляющим входам третьего и четвертого клапанов, причем выходы блока управления нагревом экстрактора соединены с управляющимивходами первого и второго клапанов,Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР158355,кл. 6 05 0 23/22, 1961.2. Мез. генц ац 1 ота 1, 1973, 38,34,119.598045 оставитель О. ГудковаТехред О. Луговая Корректор П.Макаревич Тираж 1033 Подписное Редактор Л. ТюринаЗаказ 1216/38 1 ИИПИ Гос)дарственного комитета с.овета Министров О.Р по делам изобретений н открытий 1 3035, Москва, Жг 35, Раушская наб. д. 45 Филиал ППГ Патент, г. Ужгород, ул. Проектная. 4
