Преобразователь сигналов датчиков сопротивления в интервал времени

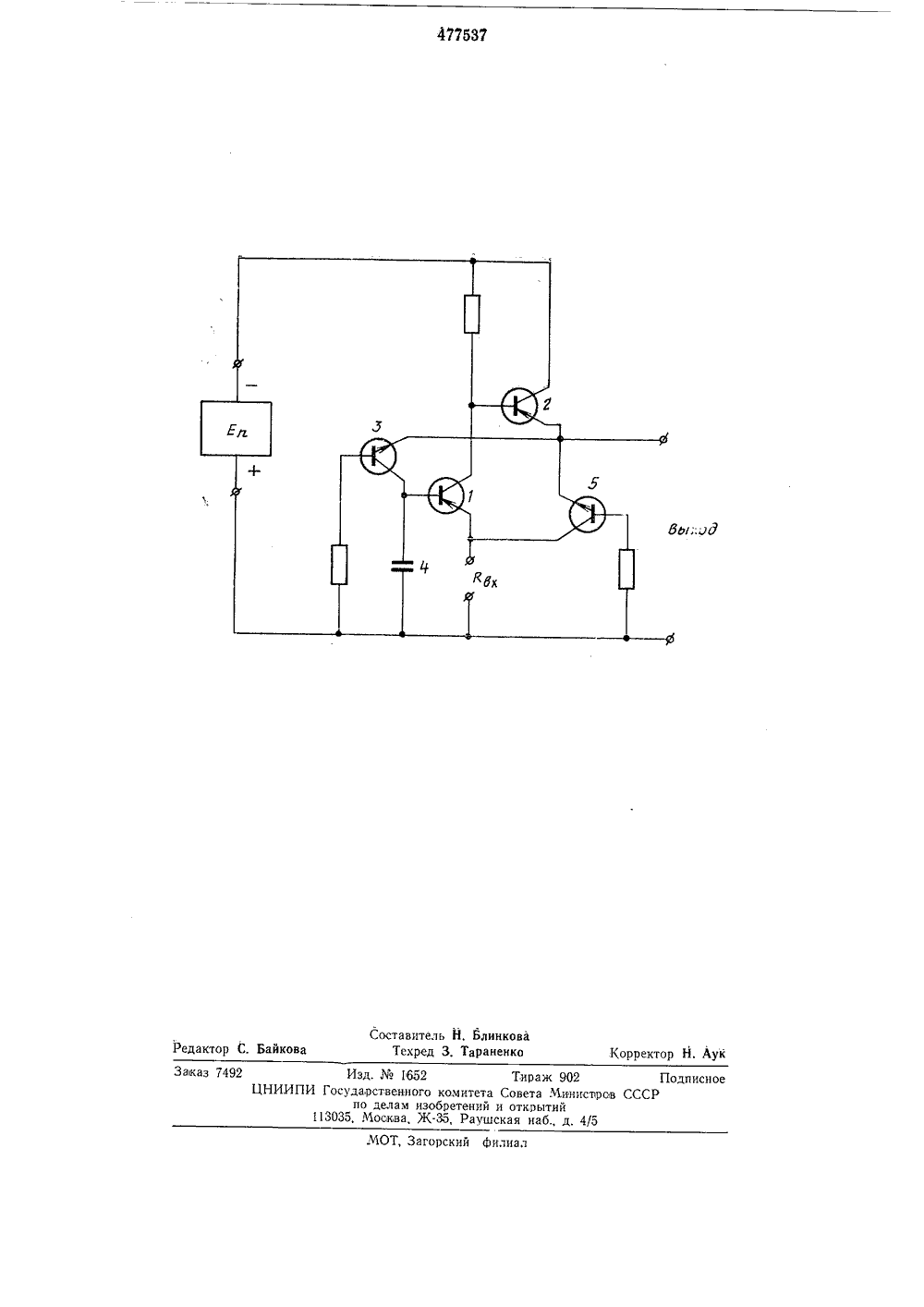

ватентио;технике: ч:,.;,ОП ИС" "."1." ИЗОБРЕТЕН ИЯ 1 477537 Союз Советских Социалистических Республик) Заявлено 02.01.74 (21) 1982682/26-21 с присоединением заявкиГасударственный комите Совета Министров СССР ао делам изобретений(088.8) Бюллетеньоткрытии Дата опубликования описания 24.03.7(71) Заявител 4) ПРЕОБРАЗОВАТЕЛЬ СИГНАЛОВ ДАТЧИКО СОПРОТИВЛЕНИЯ В ИНТЕРВАЛ ВРЕМЕНИ 2 КоллекторныйО проходя через сот ток с транзистора тивление Л создает н Изобретение относится к импульсной технике и может быть использовано в узлах, где требуется преобразование сопротивления датчика в интервал времени для передачи информации по телеметрическим каналам или для получения результата измерения сопротивления в цифровой форме.Известен преобразователь сигналов датчиков сопротивления в интервал времени между импульсами, состоящий из двух усилительных каскадов и двух дополнительных транзисторов, включенных в цепи обратной связи.Недостатками такого устройства являются сложность устройства и невозможность получения линейной зависимости интервала времени между генерируемыми импульсами от измеряемого сопротивления.Для упрощения устройства и получения линейной зависимости интервала времени между генерируемыми импульсами от измеряемого сопротивления в предлагаемом преобразователе эмиттеры дополнительных транзисторов соединены с выходом преобразователя, коллектор первого дополнительного транзистора подключен к базе транзистора первого усилительного каскада, коллектор второго дополнительного транзистора подключен к эмиттеру транзистора первого усилительного каскада, базы дополнительных транзисторов через резисторы подключены к положительному полюсу источника питания между эмиттером транзистора первого усилительного каскада и положительным полюсом источника питания.5 На чертеже приведена схема описываемого преобразователя, который состоит из усилительных каскадов на транзисторах 1 и 2.Цепь отрицательной обратной связи состоит из дополнительного транзистора 3 и кондено сатора 4. В цепь положительной обратнойсвязи включен дополнительный транзистор 5.Змиттеры транзисторов 3 и 5 соединены свыходом преобразователя, коллектор транзистора 3 соединен с базой транзистора 1, 15 коллектор транзистора 5 - с эмиттером транзистора 1.Измеряемое сопротивление Рвключеномежду эмиттером транзистора 1 и положительным полюсом источника питания.20 При подаче на схему напряжения питанияи подключенном датчике й,потенциал базы транзистора 1 равен потенциалу положительного полюса источника питания, транзистор 1 закрыт, напряжение на его коллекторе и на 25 выходе устройства примерно равно напряжению отрицательного полюса источника питания.(3) 3нем паденйе йайряжойия Уь удерживающеетранзистор 1 в закрытом состоянии,Конденсатор 4 начинает заряжаться коллекторным током 1 кв транзистора 3. Напряжение на конденсаторе У, в зависимости от времени 1 и емкости С конденсатора 4 состав- ляет В момент превышения У, уровня напряжения Уь запирающего транзистора 1, последний переходит в усилительный режим и в результате действия обратной связи, лавинообразно открывается и насыщаевся. Заряд конденсатора 4,прекращается, он начинает,разряжаться через входное сопротивление каскада на транзисторе 1. Ток разряда удерживает транзистор 1 в открытом и насыщенном состоянии, При уменьшении тока разряда конденсатора 4 до,величины недостаточной,для удержания транзистора 1 в состоянии насыщения, последний переходит в усилительный режим и под действием обратной связи лавинообразно закрывается.Далее цикл повторяется, Минимальное напряжение, до которого разряжается,конденсатор 4 в режиме установившихся колебаний определяют из выражения 5 где Йк, - нагрузочное сопротивление в коллекторной цепи транзистора 1. Решая совместно уравнения (1), (2), (3) можно найти функцию преобразования 5Еп 1Лвх к 5квЛ ( ) к 1 где М - интервал времвни между генери 10 руемыми импульсами,Таким образом, инте 1 рвал .времени прямо,пропорционален преобразуемому сопротив.лению,15 Предмет изобретения Преобразователь сигналов датчиков сопротивления в интервал времени между импульсами, состоящий из двух усилительных каска дов и двух дополнительных транзисторов,включенных в цепи обратной связи, отличаюиийся тем, что, с целью упрощения устройства и получения линейной зависимости интервала аремени меиду генерируемыми импуль сами от измеряемого сопротивления, эмиттеры дополнительных транзисторов соединены с выходом преобразователя, коллектор первого дополнительного транзистора подключен к базе транзистора первого усилительного касЗ 0 када, коллектор второго дополнительноготранзистОра подключен к эмиттеру транзистора,первого усилительного каскада, базы дополнительных транзисторов через резисторы подключены к,положительному полюсу источЗ 5 ника питания между эмигтером транзисторапервого усилительного каскада и положительным полюсом источника,питания.477537 быд Составитель Й, Блинков Техред 3. Тараненко рректор Н, Аук Заказ 749 ИИП МОТ, Загорский финна Редактор С. Байкова Изд. М 1652 Государственного комит по делам изобретен 13035, Москва, Ж, РаТираж 902 Подписнота Совета Янниспров СССРй и отк,рытийшская наб. д. 4/5
