Лозоукладчик к плугу

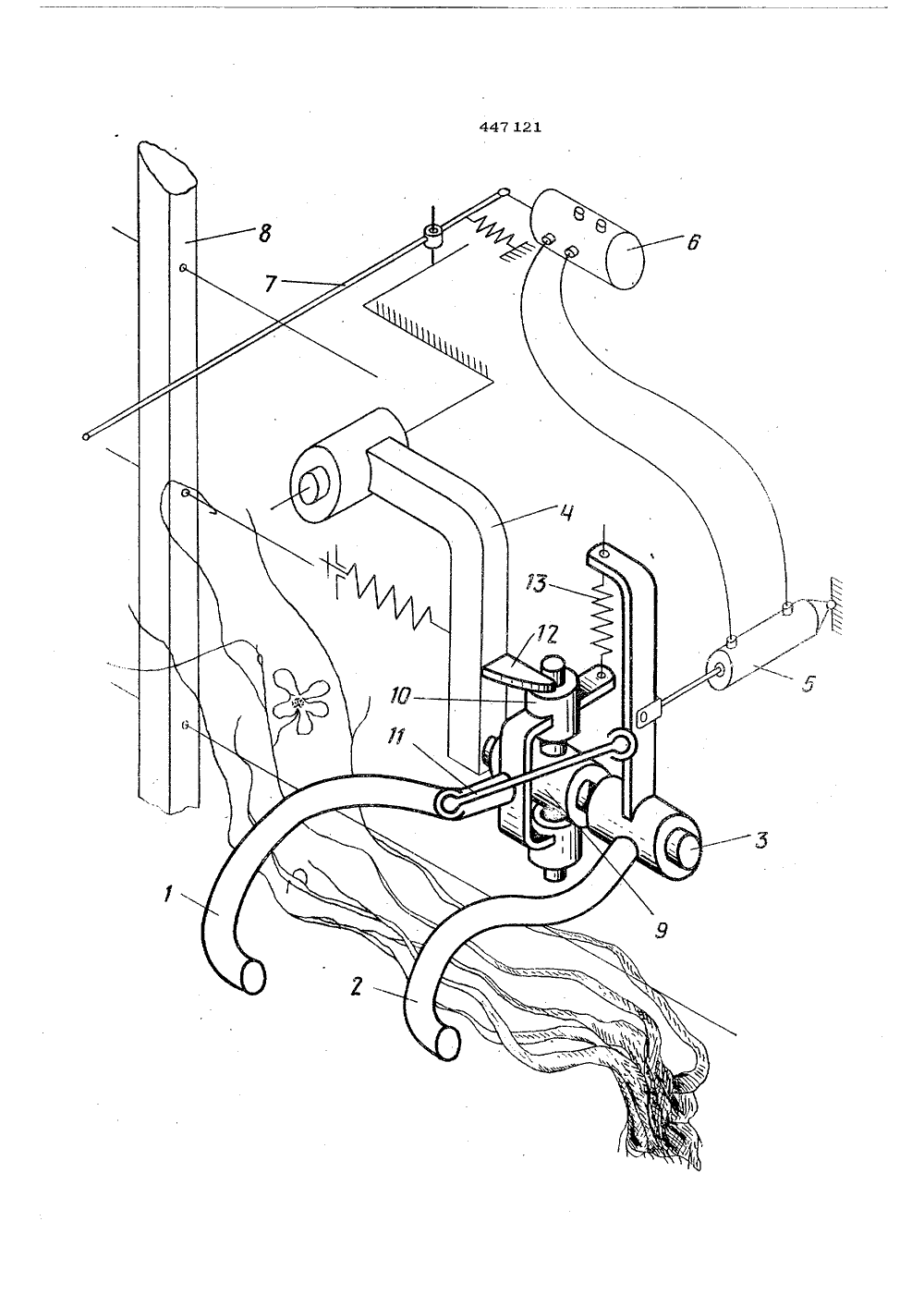

ОП ИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сокзэ Советских Социалистических Республик(22) Заявлено 16.11.72,(21) 1.846с присоединением ааявкиооударотеенный номитетСовета Министров СССРпо делам изобретенийи открытий(088. 8) та опубликования описания щ О 6 7(71) Заявитель 54) 103 ОУКЛАДЧИК К Ш 1 УГУ Это достигается тем, что ггригибаюшая дуга установлена на валу с возможностью поворота в горизонтальной и вертикальной плоскостях и связана при помощи тяги и универсальных шарниров с удерживающей дуг.й, связанной с гидропидиндром управления. Г 1 ри этом пружина укреплена на при гибаюшей дуге и соединена с удерживающей для ограничения поворота ее в горизонтальной плоскости.Ея чертеже изображен предлагаемый до зоуклядчик, общий вид.Он содержит переднюю пригибакииую и заднюю удерживающую 2 дуги, установдет ные на несущем продольном валу 3, который крепится на шарнирном и подпружиненном в сторону поверхности ноля поводке 4, позволяющим рабочим органам копировать рельеф поня.Удерживанииая дуга приводится гг цилиндром 5, управляемым через зог 6 и шуп 7, получающим сигналы от дерного столба 8.11 есуигяя втулка О прит ибяюшей гтуг соединена с погледней через шарнир 1 О,11 зоорет ение освенному машиноустройствам лянгй дозы.Известен дозоукдадчик, содержашнй продольный вяд с установленными ня нем при ибяющей и удерживающей дугами, подпружиненными одна относительно другой; причемудерживяощая дуга установлена ня валуиоворотно в вертикальной плоскости, а также усгройггво для отвода дуг, содержащеещуп, связанный с гидрозодотником, и гидрогигидр управления,Однако п 1 и работе известного лозоуквдчикя в зоне шпалерного столба, когданинемятическаи связь между пригибякнггейи уперкивающей дугами прекращается, воз.действие почвенного пласта на последнюокя зигзяетг н недостаточным ддя удержанияущу ой юзы, особенно на сидьнорослых и 2гярых (свьпие 1.0 лет) виноградниках,яг;идствие чего доза около столба остаетГя пе ГОтекстью укрытой,11 едьн изобрегения яндяется увеличениеиигы укладки дозы. 26 д цц)отот ниигпа и 72) Авторы изобретения В. Я. Воронин, А гносится к седьскохозяйстроению, в частности к укладки на почву виногра Ю. С. Яновский и В. 1. Силнось которого перпендикулярна к оси втулки, Вал 3 с втулкой 9 и шарнир 10 обеспечивают соединение двух дуг через двавзаимно перпендикулярных шарнира.Передняя и задняя дуги связаны между собой шарнирной стяжкой 11, обеспе-чивающей кинематическую связь пригибающей дуги с гидроцилиндром.Пространственная кинематика механизма такова, что передняя дуга через стяжку 11 может отводиться вплоть до заднейповорачиваясь вокруг шарнира 10, оставаясь прижатой вниз до ограничительногоупора 12 предохранительной пружиной 13.Работает лозоукладчик следующим образом,В интервалах между шпалерными столбами гидроцилиндр 5 удерживает дугу 2и через стяжку 1 1 пригибающую дугу 1в рабочем положении. При этом дополнительная степень свободы дуги 1 ограничивается пружиной 13, поджимающей дугудо упора 12,При поступательном перемещении лозоукладчика лоза предварительно пригибается вдоль ряда к поверхности почвы и удерживаетсч в этом положении до моментаукрытия ее почвенным пластом, сходящимс укрывочного корпуса.При встрече со шпалерным столбомшуп 7 через золотник 6 и гидроцилиндр 5поворачивает относительно вала 3 удерживающую дугу 2 и через стяжку 11 управляет дугой 1 относительно втулки 9,шарнира 10 и упора 12,Кинематические звенья механизма выбираются так, что на первом этапе движения происходит преимущественно отводпередней дуги назад вплоть до задней дуги, До этого момента передняя дуга ос-.тается подпружиненной вниз к упору 12.С учетом переносного поступательногодвижения агрегата такое относительное перемещение (отвод) передней дуги обеспечивает прижатие лозы непосредственнов зоне у основания шпалерного столба иполное ее укрытие.Последующий этап работы лозоукладчика состоит в том, что передняя и задняядуги, соединенные вместе поднимаются,поворачиваясь только относительно вала 3и обходят шпалерный столб, не контакти 1 О руя с ним.После соскакивания щупа 7 со шпалерного столба 8 гидроцилиндра 5 принудительно опускают на лозу обе дуги причем пригибающая дуга переводится вперед15 в полное рабочее положение через стяжку1 1 после того, как передняя дуга опуститсядо упора 12,20Предмет изобретения1, Лозоукладчик к плугу, включающийпродольный вал с установленными на нем 25 пригибающей и удерживающей дугами, подпружиненными одна относительно другой,причем удерживающая дуга установлена навалу поворотно в вертикальной плоскости, атакже устройство для отвода дуг, содержа- ЗО щее щуп, связанный с гидрозолотником, игидроцилиндр управления, о т л и ч а ющ и и с я тем, что, с целью увеличенияполноты укладки лозы пригибаюшая дуга установлена на валу с возможностью поворо та в горизонтальной ивертикальныхплоскостях и связана при помощи"тяги и универсальных шарниров с удерживающей дугой,связанной с гидроцилиндром управления.2. Лозоукладчик по п. 1 о т л и ч а ю ,ш и й с я тем, что пружина укреплена напригибающей дуге и соединена с удерживающей для ограничения поворота ее в горизонтальной плоскости.
