A01B 13/06 — устройства для предохранения от повреждения виноградных лоз и т.п.

Номер патента: 104857

Опубликовано: 01.01.1956

Авторы: Гинзбург, Гуцевич, Кляшторин

МПК: A01B 13/04, A01B 13/06, B65B 11/14 ...

Метки: виноградных, кустов, открытия

...рычажные механизмы104857б и 7. В исходном положении ролики 5 пружинами 4 притянуты к раме 1, а рычажные механизмы б перпендикулярны направлению движения. При движении машины рычажные механизмы б, встрегпв сопротивление головки куста, поворачиваются вокруг своей оси и заставляюг ролики отходить от рамы 1 и подходить под дугообразную часть укрытой лозы, Закрепление положения роликов под лозой достигается при помощи рычажных механизмов б вводом защелок 8 в замки 9 роликов 5. При дальнейшем движении машины при данном положении рычагов первым на головку куста натыкается рычажный механизм 7. Встретив сопротивление головки куста, рычаг 7 поворачивается вокруг своей оси, сжимает пружину 10 и вытягивает защелку 8 из прорези замка ролика 5,...

Номер патента: 122356

Опубликовано: 01.01.1959

Автор: Торопов

МПК: A01B 13/04, A01B 13/06

Метки: виноградников, раскрытия

...4, подъемный механизм 5 и привод б рабочего диска.Рабочий орган состоит из диска 1 с укрепленной, в центре его ведомой конической шестерней 8, насаженный на ось 9. Ось укреплена одним концом на кожухе диска 10, а вторым - посредством стопорного болта 11 к передней части кронштейна кожуха 12. Для увеличения жесткости кронштейна задний конец его опирается на подкос И. Привод от электромотора к диску осуществлен посредством карданного вала, передающего вращение ведущей конической шестерне 14, хвостовая часть 15 которой размещена в гнездах пластин 1 б кронштейна, Боковые и нижние поверхности диска закрыты сплошным кожухом диска, причем диаметр нижней поверхности кожуха больше диаметра диска. Поэтому диск при движении машины не может...

Номер патента: 133691

Опубликовано: 01.01.1960

Авторы: Канеев, Мартынов, Щербаков

МПК: A01B 13/04, A01B 13/06

Метки: валов, виноградников, виноградниковому, отпашки, плугу, укрывных

...в результате контакта звездочки со стволом через прослойку почвы.На чертеже изображено приспособление к плугу для отпашки укрывных валов в двух проекциях.Приспособление состоит из кронштейна 1, смонтированного на грядиле основного корпуса 2, вертикально укрепленного на кронштейне вала 8, четырехзвенного механизма 4, отпашного лемеха 5 и отводящей звездочки б, установленной под лемехом. Звездочка свободно вращается на оси 7 и служит для отвода лемеха от ствола виноградного куста при подходе к последнему.При раооте, воздействием спиральной пружины 8 на четырехзвенный механизм 4, отпашной лемех выносится вбок параллельно ходу плуга и, проходя в укрывном вале а, подкапывает его и отводит часть почвы своим крылом в междурядие, При встрече...

Номер патента: 134922

Опубликовано: 01.01.1961

Авторы: Романко, Сухонос, Тоцкий

МПК: A01B 13/06

Метки: виноградников, открывания

...ч а Известны машины для открывания виноградников с применением вращающихся лопастных фрез, установленных на поворотных кронштейнах за плужными корпусами и управляемых поворотными щупами. Недостаток их в том, что лопастные фрсзы не сохраняют определенные расстояния от шпалеры.В описываемой машине это устраняется применением щупа, который имеет изогнутую форму, а валы лопастных фрез сблокированы общей тягой.На чертеже изображена машина (вид в плане).Машина состоит из плуга 1, двух торцовых фрез 2 с предохранительными муфтами и автоматическим устройством для управления фрезами. Привод фрезы осуществляется от вала отбора мощности трактора через шарнирную передачу 3, редуктор 4, ременные и цепные передачи, которые непосредственно приводят во...

Номер патента: 147052

Опубликовано: 01.01.1962

Авторы: Далабаян, Захаров, Литвиченко, Например, Селезнев

МПК: A01B 13/06

Метки: виноградниках, лозы, механизированной, например, плугу, првн-2, укладки, шпалерных

...столбы и возвращаются в исходное положепие при помощи пружин.Плужные корпусы, расположенные в непосредственной близости от секций лозоукладчика, производят неполную укрывку лозы почвой.Движение агрегата с лозоукладчиками в междурядиях должно быть в направлении односторонней формировки виноградных кустов.Агрегат укладывает одновременно два ряда виноградника, поэтому каждый последующий заход должен быть не в соседнем, а в следующем за соседним междурядье.Окончательная доукрывка виноградных кустов должна производиться плугом ПРВН,5 без лозоукладчиков пли жс с лозоукладчиками, но со снятыми наружными секциями полудуг.При этом агрегат должен проходить по тем междурядиям, которые ранее были пропущены.Описанное приспособление изготовлено...

Номер патента: 177696

Опубликовано: 01.01.1966

Автор: Бондарев

МПК: A01B 13/06

Метки: лозоукладчик, плугу

...щуп связан с рабочим органом через конический редуктор, на выходном валу которого закреплен поворотный статически уравновешенный амортизатор.2. Лозоукладчцк к плугу по п. 1, отличаюгцийся тем, что амортизатор выполнен цз сблокцровацных пружин, установленных в корпусе с коцирамц ц взаимодействующих с рабочим органом через кронштейн с ползунамц, установленными в копирах корпуса,Известны приспособления к плугу, предназначенные для укладки лозы шпалерных виноградников перед их укрытием, Они состоят из рабочего органа, щупа и системы рычагов, обеспечивающих перемещение рабочего органа при обходе шпалерных опор за счет поворота кронштейна с рабочим органом вокруг наклонно расположенной оси.Описываемый лозоукладчик к плугу отличается от...

Номер патента: 192511

Опубликовано: 01.01.1967

Авторы: Винодели, Вители, Всероссийский

МПК: A01B 13/06

Метки: лозоукладчика, орган, рабочий

...лозы и глазки от повреждений,В предложенном рабочем органе для прсдохрапения виноградных лоз и глазков от поврсждций раструб имеет форму усеченного полукоцуса с мецгяпим основанием, скошеццг 1 м параллельно лезвию укрывочного корпуса, а кромка полуконуса, обращенная в сторону междурядья, установлена выше другой кромки полукоцуса, отогнутой вверх в передней части.На чертеже описываемый рабочий орган лозоукладчика, вид сбоку и его развертка,Рабочий орган содержит раструб 1, имеющий форму усеченного полуконуса с меньшим основанием 2, скошенным параллельно лезвию 3 укрывочцогс корпуса 4, а кромка полу- конуса 5, обращенная в сторону междурядья, установлена выше другой кромки полуконуся 6, отогнутой вверх в передней части.Укладывают...

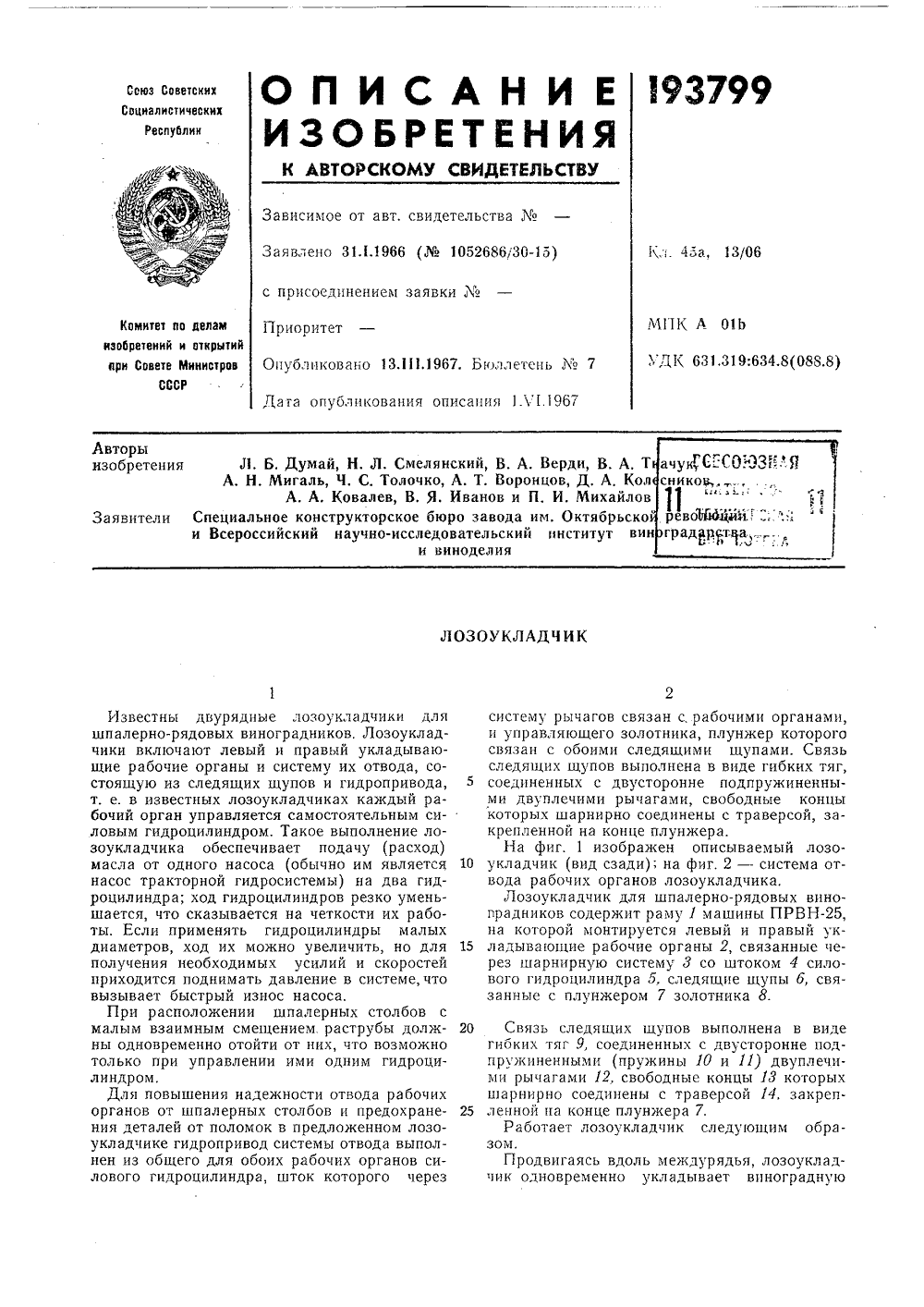

Номер патента: 193799

Опубликовано: 01.01.1967

Авторы: Верди, Воронцов, Думай, Иванов, Кола.а., Мигаль, Михайлов, Смел, Толочко

МПК: A01B 13/06

Метки: лозоукладчик

...тяг, 5 соединенных с двусторонне подпружиненными двуплечими рычагами, свободные концы которых шарнирно соединены с траверсой, закрепленной на конце плунжера.На фиг. 1 изображен описываемый лозо укладчик (вид сзади); на фиг, 2 - система отвода рабочих органов лозоукладчика.Лозоукладчик для шпалерно-рядовых винопрадников содержит раму 1 машины ПРВН, на которой монтируется левый и правый ук ладывающие рабочие органы 2, связанные через шарнирную систему 8 со штоком 4 силового гидроцилиндра 5, следящие щупы 6, связанные с плунжером 7 золотника 8. 0 Связь следящих щупов вы гибких тяг 9, соединенных с д пружиненными (пружины 10 и ми рычагами 12, свободные ко шарнирно соединены с травер 5 ленной на конце плунжера 7. Работает лозоукладчик...

Номер патента: 207501

Опубликовано: 01.01.1968

Авторы: Григорьев, Кариуша, Коломиец

МПК: A01B 13/06

Метки: вала, открывке, разрушения, укрывного

...И ПОСОБ РАЗ тельном разрушении его воздушным по- введенным внутрь укрывного вала, разым на две струи, направленных вверх рону междурядья.Предмет изобр етени яоб разрушения укрывного вала при огвиноградника, включающий оппашку й части укрывного,вала с последующим ением направленным воздушным пототличающийся тем, что, с целью умень- повреждения лоз при разрушении уко вала, воздушный поток вводят внутрь ого вала, разделяют на две струи и нают струи вверх и в сторону междуокончатоком,деленни в сто 5 Опос крывке боково 0 разруш.ком, о щения рывнот укрывн 5 правля рядья, Извесгны способы разрушения укрывного вала, заключающиеся в механизированной отпашке боковой части укрывного вала с последующим разрушением его направленным воздушным...

Номер патента: 209866

Опубликовано: 01.01.1968

Авторы: Григорьев, Карпуша, Коломиец

МПК: A01B 13/06

Метки: виноградника, открыбки

...потока вверх и в сторону междурядья. Шланги б связывают рабочий орган с нагнетателями воздуха 10, которые приводятся в движение через телескопический карданный вал 11 от вала отбора мощности трактора.Рабочие органы смонтированы на раме 1посредством шарнирной подвески в виде подпружиненной консольной балки 12, шарнирно соединенной с рамой и уравновсшенноц пружиной 13,При движении машины по междурядьюплужные корпуса отпахивают боковые части укрывных валов, а рабочие органы, перемещаясь внутри отпаханных валов на уровне 15 дна борозд, производят рыхление почвы нижерасположсния лоз и рукавов.В это время воздух, подаваемый нагнетателями, выходит внутри вала через отверстия в патрубках в виде вертикальных и горизонтальных струй. Эти...

Номер патента: 254909

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Жигарев, Культур, Мельман, Оборудованию, Сельхозмашинам, Советов

МПК: A01B 13/06

Метки: культиватор

...это достигается тем, что поворотные рабочие органы выполнены из спаренных односторонних лап, установленных под углом друг к другу в виде стрельчатой лапы, идущей по центру рядка.На фиг 1 изображен предложенный культиватор, вид в плане; на фиг. 2 - культиватор при встрече со штамбом растений, вид в плане и сзади.Культиватор состоит из рамы 1, опорных колес 2 механизма навески 3. На раме установлены поворотные рабочие органы для межкустовой обработки почвы, выполненные из спаренных односторонних лап 4 и 5, попарно движущихся по центру рядка и закрепленных на поворотных стойках 6, приводимых в действие через рычаги 7 гидроцилиндром 8. Гидроцилиндр 8 управляется золотниковым распределительным механизмом 9, который свяотносится к...

Номер патента: 295538

Опубликовано: 01.01.1971

МПК: A01B 13/06

Метки: 295538

...НО БРСД,(1 Ч)СХ 100 1:Ри(.НосОЙГ(.нис.5 11 а р;мс 1 илу;1. наирич(р 11-2), 5), нод 130 1)с)(.ХО 1( Т)а 1(ТР(,(Гс 1:3 С;1:3295538 ь-ь Тсхрд 1,орк ) сдакто Кисе урилко Китаев:( Изда М 351делам изобрстсиий и о Москва, Я(.35, Р:)ушска каз 7875НИИПИ Комитета т)иогр(5(1 и), ир. (Лиу 5,и(,к втулке 8, На другой боковине скобы установлен щиток 12. В щитке 12 выполнены продольные отверстия, через которые ои крепится к боковине при помощи болтовых соедицсиий 13. Такое крепление щитка 12 обеспечивает его перемещения отиосителыо боковины вьерх-вииз. т. с. возможность регулировки глубины заделки. К верхнему обрезу щитков ир;)- крсплеца лента 14, которая предиазцачеия для предохрапеиия лозы от возможцого юврсждеиия.Г 1 ри открывке виноградников...

Номер патента: 305835

Опубликовано: 01.01.1971

Автор: Коненко

МПК: A01B 13/06

Метки: виноградных, кустов, открывки

...( 627224/с присоединением заявкииубликовано 11 Ч 1.1971. Бюлле Известен способ открывки виноградных кустов, заключающийся в механическом разрушении и сбросе укрывного вала с последующим сдуванием остатков почвы струей воздуха. Механическое разрушение производят вращающимися дисками, Внедрение дисков в гребень укрывного вала вызывает повреждсние виноградных кустов.Для предотвращения повреждений корней винограда в предложенном способе открывку виноградных кустов производят воздухом, предварительно подвергнув механическому разрушению откосы укрывного вала в междурядьях с образованием борозд. Снятие гребня производят струями воздуха, направленными нормально к гребню вала на уровне его подошвы. С целью снижения степени распыления почвы в...

Номер патента: 314478

Опубликовано: 01.01.1971

Авторы: Душкин, Захаров, Олифиренко, Элькин

МПК: A01B 13/06, A01C 11/02

Метки: засыпания, машине, посадочной, почвой, предохранения, растений

...козырек в виде двухгранного клина с направлением его вершины в сторону движения машины.На фиг, 1 схематически изображено предлагаемое приспособление, вид сзади; на фиг. 2 - то же, вид сверху.Приспособление к посадочной машине для предохранения растений от засыпания почвой при их заделке содержит защитный кожух 1, закрепленный передним концом на раме 2. На заднем конце кожуха 1 установлен козырек 3. Защитный кожух расположен между заделывающимп рабочими органами 4 и 5, которые образуют холмик 6 при окучивании высаженного растения 7.Во время движения машины заделывающие рабочие органы нагребают холмик к растению, при этом часть почвы попадает на защитный кожух и, дойдя до козырька, отваливается его гранями в стороны, предупреждая...

Номер патента: 347011

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Мельман, Советов

МПК: A01B 13/06, A01B 35/20, A01B 39/20 ...

Метки: культиватор

...органы при необходимой форме защитной зоны, приближающейся к кругу, фактически обрабатывают почву вокруг штамбов так, что защитная зона принимает форму описанного вокруг этого круга ромба, большая ось которого расположена вдоль оси ряда. Таким образом, площадь каждой защитной зоны фактически значительно больше необходимой, а при незначительном расстоянии между растениями в ряду ромбы необработанных участков смыкаются, и обработка становится неэффективной. Кроме того, значительная длина рабочих органов отрицательно сказывается на равномерности их хода по глубине.Предлагаемый культиватор отличается тем, что передние части рабочих органов выполнены криволинейными, например по радиусу. При этом радиус тыльной стороны рабочего органа...

Номер патента: 417097

Опубликовано: 28.02.1974

МПК: A01B 13/06, A01B 39/16

Метки: 417097

...Однако,в этих культиваторах площадь защитных зон колеблется в значительных пределах даже на кустах одинакового возраста, имеющих одинаковую по размеру корневую шейку.С целью стабилизации величины защитной зоны при встрече с кустами различной жесткости ветвей перед управляющими щупами установлено обжимающее устройство в виде двух шарнирно установленных на раме взаимно подпружиненных рычагов, соединенных общей тягой, снабженной одлосторонним упором, ограничивающим сближение концов рычагов.На чертеже схематическгаемый культиватор.Культиватор содержит раму 1 с олорными колесами 2 и механизмом 3 навески, гидропривод 4, рабочие органы 5 и 6 для обработ. ки почв в рядах и междурядьях, щупы 7, рычаги 8 - 11 передачи сигнала от щупа к приводу...

Номер патента: 447121

Опубликовано: 25.10.1974

Авторы: Воронин, Мигаль, Силин, Яновский

МПК: A01B 13/06

Метки: лозоукладчик, плугу

...которого перпендикулярна к оси втулки, Вал 3 с втулкой 9 и шарнир 10 обеспечивают соединение двух дуг через двавзаимно перпендикулярных шарнира.Передняя и задняя дуги связаны между собой шарнирной стяжкой 11, обеспе-чивающей кинематическую связь пригибающей дуги с гидроцилиндром.Пространственная кинематика механизма такова, что передняя дуга через стяжку 11 может отводиться вплоть до заднейповорачиваясь вокруг шарнира 10, оставаясь прижатой вниз до ограничительногоупора 12 предохранительной пружиной 13.Работает лозоукладчик следующим образом,В интервалах между шпалерными столбами гидроцилиндр 5 удерживает дугу 2и через стяжку 1 1 пригибающую дугу 1в рабочем положении. При этом дополнительная степень свободы дуги 1 ограничивается...

Номер патента: 460024

Опубликовано: 15.02.1975

Авторы: Воронин, Квиринг, Мигаль, Наконечный, Попов, Яновский

МПК: A01B 13/06

Метки: агрегат, виноградной, лозы, укрывки

...рычаг 8 и тягу 9 с шаровыми шарнирами на концах поворачивается гидроцилиндром 10 относительно горизонтальной оси 11.На рычаге 12 режущего аппарата шарнирно установлен сигнальный поводок 13, который связан оигнальной тягой 14 с гидрозолотником 15, а тягой 16 обратной связи и двуплечим рычагом 8 - с гидроцилиндром 10, Шарнир 17 соединения поводка 13 и тяги 14 на. ходится в зоне расположения шарнира 6 поворота режущего аппарата.Аппарат 3 с щупом 7 подпружинен на ввод пружиной 18 до упора 19.Механизм управления, состоящий из рычага 12, сигнального поводка 13, сигнальной тяги 14, гидрозолотника 15, гидроцилиндра 10, двуплечего рычага 8 и тяпи 16 обратной связи, представляет собой гидроусилитель следящего типа, обеспечивающий подъем...

Номер патента: 480360

Опубликовано: 15.08.1975

Авторы: Судаковский, Сычев

МПК: A01B 13/06

Метки: виноградниках, междурядной, орган, почвы, рабочий

...почвы в виноградниках, выполнен ный в виде стрельчатых лап, закрепленных на вертикальных осях. На выступающем в ряд лемехе лапы неподвижно закреплен отвал. В рабочем положении лемех с отвалом внедряется в ряд виноградных кустов, отвал при этом 10 производит отпашку почвы из ряда в междурядье. Кестко закрепленный отвал своей верхней кромкой, выступающей из почвы, повреждает низкорасположенные рукава куста,С целью снижения повреждаемости расте ний отвалом, увеличения эффективности отвала при отпашке почвы, обеспечения хорошей заглубляемости рабочего органа, улучшения равномерности его хода к нижнему обрезу отвала прикреплена пластина, обра зующая с ним преимущественно прямой угол и шарнирно соединенная с одним из концов указанной...

Номер патента: 540583

Опубликовано: 30.12.1976

Автор: Папава

МПК: A01B 13/06

Метки: культиватора, органов, отвода, рабочих, растений, штамбов

...плоскости рамкой для крепления щу,па, шарнирно соединенной с одним из концовподпружиненного двуплечего,рычага, причемустройство снабжено двумя последовательнорасположенными щупами, при этом расстояние между ними равно расстоянию междуштамбами растений.На фиг. 1 изображено устройство для отвода рабочих ортанов культиваторов от штамбов растений, вид сверху; на фиг. 2 - то же,вид сбоку,Устройство включает поворотные рабочиеорганы 1, кинематичеоки связанные со штоком 2 гидроцилиндра 3, управляемого посредством гидрораспределителя 4, и ловоротныепоследовательно расположенные щупы 5, 6,соединенные подпружиненным двуплечим рычагом 7.Устройство также снабжено пововертикальной плоскости рамкой 8,крепления щупов 5, 6, шарнирно соес одним из...

Номер патента: 686646

Опубликовано: 25.09.1979

Автор: Чекунов

МПК: A01B 13/06

Метки: виноградниках, междурядной, орган, почвы, рабочий

...Вид сверху; на вид А на фиг. . Рабочий орган слапыи закрепленнством коленчатой ос4 коленчатой осина крыле лапы 1,шарнирно установлеполнительно связаноси 2 пружиной 6внутри кожуха 7, устНа коленчатой оси 2жащий для фиксац Изобретение относится к ссльскохозяиственной технике, в частности к рабочим Органам для междурядной обработки почвы в виноградниках.Известны рабочие органы для обработки почвы в рядах культур, включающие стрельчатую лапу и отвал с возможностью свободного горизонтального перемещения 11.Однако вывод таких рабочих органов из укрывного вала при встрече с уплотненными и задерценными участками почвы и лозой не исключает повреждений лозы.Наиболее близким к изобретению является рабочий орган для междурядной обработки...

Номер патента: 822776

Опубликовано: 23.04.1981

Автор: Гапонов

МПК: A01B 13/06

Метки: агрегат, винограднойлозы, укрывки

...3, щупа 4 и лозоукладчика 5, имеющего гидропривод, лево- и право- отвального укрывочных корпусов 6 и 7, причем шуп и лозоукладчик укреплены на раме шарнирно, между укрывочными корпусами,Агрегат работает следующим образом.При движении агрегата вперед лозоукладчик 5 собирает пучки лозы и укладывает их вдоль оси ряда. Укрывочные корпусы 6 и 7 забирают почву из междурядья, поднимают почвенные пласты и укладывают их одновременно на пучки лоз, образуя над ними укрывочный вал. При встрече щупа 4 со шпалерным столбом включается следящая система гидропривода, который пере водит лозоукладчик в вертикальное положение. После прохода шпалерного столба шуп возвращается в исходное положение, переключая следящую систему гидропривода, а гидропривод...

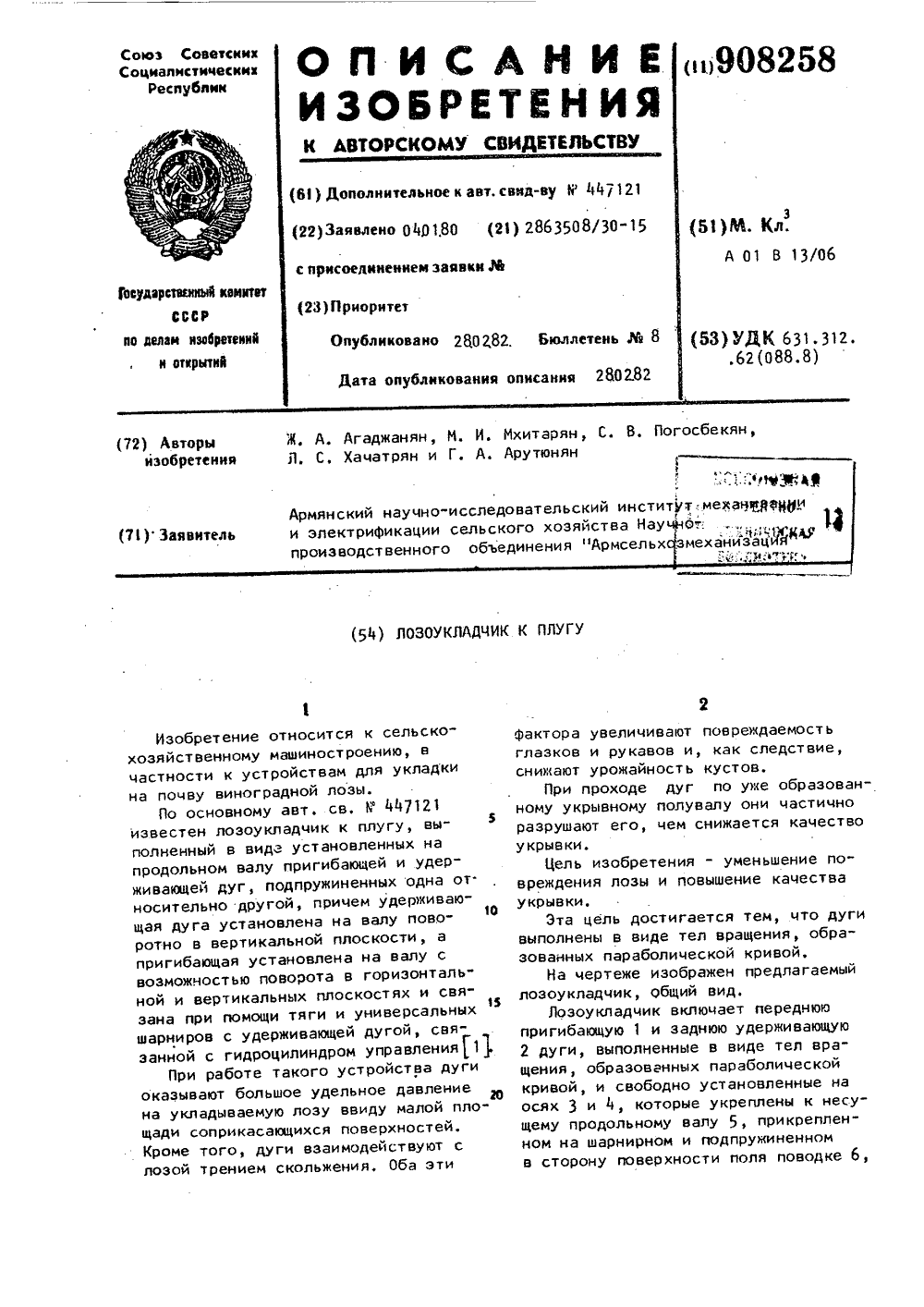

Номер патента: 908258

Опубликовано: 28.02.1982

Авторы: Агаджанян, Арутюнян, Мхитарьян, Погосбекян, Хачатрян

МПК: A01B 13/06

Метки: лозоукладчик, плугу

...пригибающего ролика с гидрозолотником. Пространственная кинематикамеханизма такова, что пригибающаядуга 1 через стяжку 13 может отво.дится вплоть до удерживающей 2, поворачиваясь вокруг шарнира 12, оставаясь прижатой вниз до ограничительного упора 14 предохранительной пружиной 15.Лозоукладчик работает следующимобразом.В интервалах между столбами гидроцилиндр 7 удерживает дугу 2 и черезстяжку 13 - пригибающую дугу 1 в рабочем положении, При этом дополнителв оная степень свободы дуги 1 ограничивается пружиной 15, поджимаоцей доупора 14.При движении агрегата по междурядью лоза укладывается пригибающей35дугой 1 вдоль ряда. При этом дуга 1,перекатываясь по полю, над кустамиобразует пучок и укладывает его наповерхность почвы....

Номер патента: 948304

Опубликовано: 07.08.1982

Авторы: Агаджанян, Александрян, Давтян, Мкртчян, Хачатрян

МПК: A01B 13/06

Метки: лозооткрывочная

...Передний 3 почвоудаляющий щиток посредством стоек 5 и 6 жестко соединен с 1 О основной рамой 1 машины. На верхней части этого щитка установлен вертикальный шарнир 7 и кронштейн с отверстиями 8, а снизу - шарнир 9. Задний щиток 4 находится в параллелЬной с перед ним щитком плоскости и соединен с ним тяговыми звеньями 10 и 11 посредством шарниров 7, 9, 12 и 13. Между кронштейном 14, установленным на тяговом звене 11, и кронштейном 8 устанавливается пружина 15 с регулирующим болтом.16,. Ширина захвата задних щитков 4 регулируется ограничительным устройством 17, закрепленным на раме 1.Технологический процесс открывки ви ноградников осуществляется следующим образом.При движении агрегата по междурядью передние почвоудаляющие щитки 3...

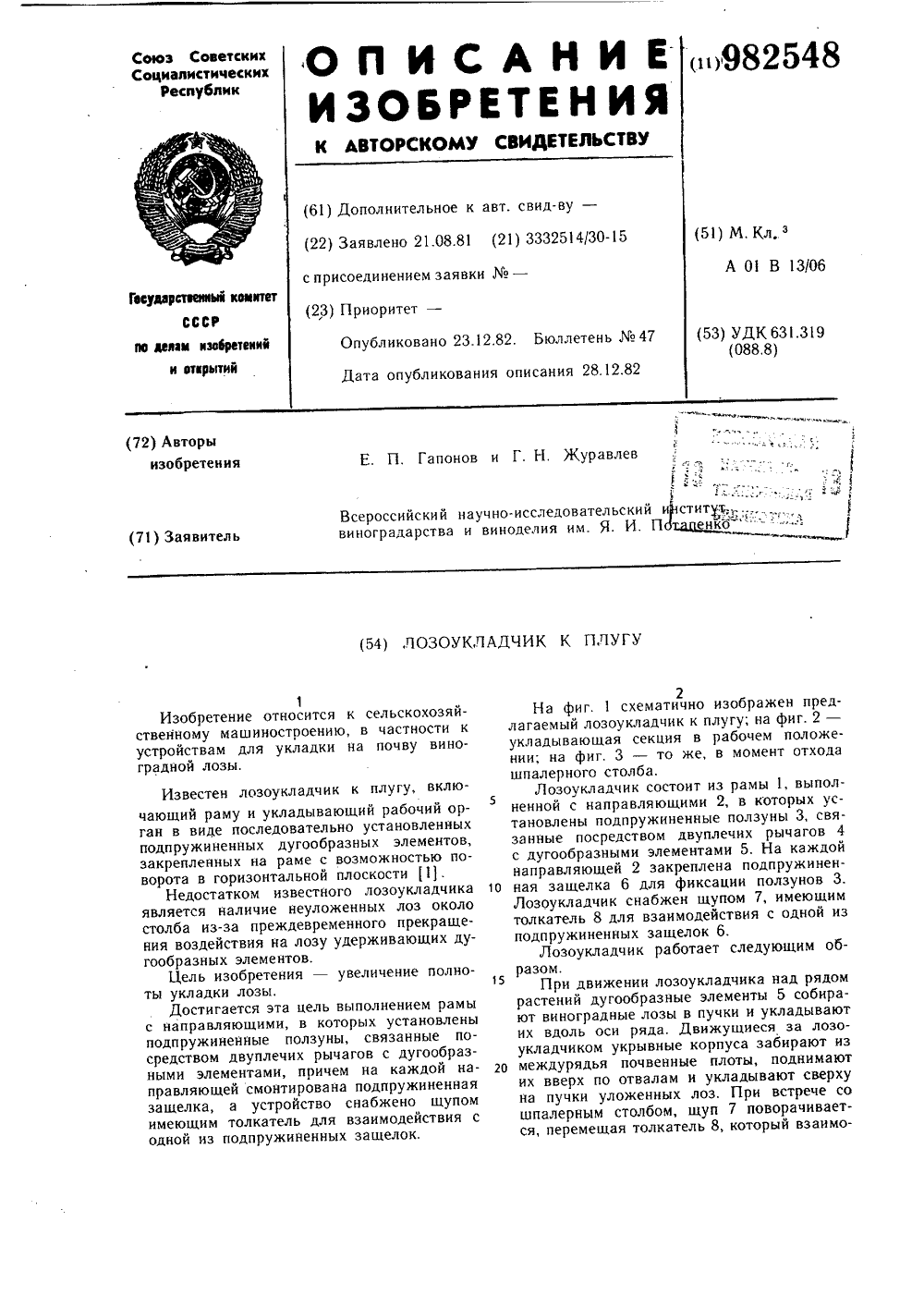

Номер патента: 982548

Опубликовано: 23.12.1982

Авторы: Гапонов, Журавлев

МПК: A01B 13/06

Метки: лозоукладчик, плугу

...подпружиненные ползуны 3, связанные посредством двуплечих рычагов 4 с дугообразными элементами 5. На каждой направляющей 2 закреплена подпружинен ная защелка 6 для фиксации ползунов 3.Лозоукладчик снабжен щупом 7, имеющим толкатель 8 для взаимодействия с одной из подпружиненных защелок 6.Лозоукладчик работает следующим образом.действует с зашелкой 6, благодаря чему освобождается ползун 3. В свою очередь, дугообразный элемент 5 поворачивается вокруг шпалерного столба и через двуплечий рычаг 4 вытягивает ползун 3 из направляющей 2. При этом последующие дугообразные элементы 5 продолжают удерживать лозу. После потери контакта щупа 7 со шпалерным столбом его толкатель 8 устанавливается в исходное положение, а защелка 6 освобождается,...

Номер патента: 1192646

Опубликовано: 23.11.1985

Авторы: Агаджанян, Окминян, Погосбекян, Силин, Тоникян, Яновский

МПК: A01B 13/06

Метки: лозооткрывочная

...рабочих органов, которые состоят из переднего 3 и заднего 4 почвоудаляющих щитков, причем шиток 3 жестко соединен с рамой машины. К шитку 3 закреплен кронштейн 5, к которому с помощью шарнира 6 присоединена направляющая планка 7, на конце которой установлена пружина 8 с регулировочным болтом 9. Пружина 8 другим концом упирается в щиток 3. Щитки 3 и 4 соединены шарнирно параллельными звеньями О и 11, причем звено 10 выполнено в виде копира. К звену 11 закреплен рычаг 12, на котором установлена пружина3 с регулировочным болтом 14. На другом конце пружины 13 установлен ролик 15, взаимодействующий с подпружиненной направляюшей планкой 7. Ширина захвата щитка 4 регулируется болтом 16.Технологический процесс открывки кустов протекает...

Номер патента: 1209044

Опубликовано: 07.02.1986

Автор: Гапонов

МПК: A01B 13/06

Метки: виноградных, кустов, укрывки

...оси ряда и запашку ул пластом почвы, взятой из образованием укрывного ва ся тем, что, с целью умень ция кустов и повышения к перед укладкой пучка лоз присыпают почвой, взятой БО 1209044 с образовдцием гребня, а в кажлой цз образовавшихся борозд выполняют вертикальцуо щель, причем цочвеццый пласт лля образования укрывцого вала царездот тдк,что обращецная к межлурялыо стецка щелиоордзуст олцу из боковых граней цгаст;.2. Способ цо и. 1, от,ичающийс( тем,что гребсць формируют всото, равнойсрелцсй высоте луги пучка лоз,3. Устройство л,5 мкрывкц Вицогрдлцьхкустов, вклочающсс Г 1-образцую рай, право- и левоотвальные укрывочцые корпусаи рдзмсщсццый между ними лозоуклдлчик, от,счающсеся тем, что, с целью умсцьшсцця поврежлеция кустов ц...

Номер патента: 1340601

Опубликовано: 30.09.1987

Авторы: Гапонов, Кирюшин

МПК: A01B 13/06

Метки: виноградных, кустов, укрывки

...стойке, смещены назад относительно корпусов,установленных на крайних стойкахрамы 1, Поэоукладчики 7 размещенымежду средней и крайними стойками 2и закреплены на средней стойке, Параллелограммные четырехэвенники имеют верхние 8 и 9 и нижние 10 и 11звенья, причем расстояние между верхними 8 и 9 звеньями больше расстояния между нижними 10 и 11 звеньями.Верхние звенья 8 и 9 через рычаг 12соединены с гидроцилиндром 13 дляподъема стоек.Устройство работает следующим образом.Устройсгно соединяют через среднюю стойку с трактором (не показан). При движении агрегата по междурядьям лоэоукладчики 7 пригибают кусты виноградника, а право и левоотвальные 6 корпуса, забирая пласты почвы из междурядья, отваливают их на пригнутый пучок лоэ с образованием...

Номер патента: 1347876

Опубликовано: 30.10.1987

Автор: Ивановский

МПК: A01B 13/06

Метки: стеблеукладчик

...Производственно-полиграфическое предприятие, г.ужгород, ул,Проектная, 4 1 134787Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для ухода за ягодными кустарниками,Цель изобретения - снижение пов 5реждений стеблей растений и повышение надежности укладки.На чертеже изображен предлагаемыйстеблеукладчик, вид спереди.10Стеблеукладчик состоит иэ рамы 1,установленной на опорных колесах 2,основного пригибающего диска 3 дополнительного пригибающего диска 4, наклоненного в сторону основного диска под углом 45 - 60 , и прижимногоколеса 5. На основном и дополнительном дисках 3 и 4 имеются пальцы 6,закрепленные на нижней боковой грани дисков. Пальцы 6 имеют клиновидную форму с закругленной вершиной,На раме 1...

Номер патента: 1644732

Опубликовано: 30.04.1991

Авторы: Борисов, Салыга, Сальников, Собещанский

МПК: A01B 13/06

Метки: виноградных, кустов, укрывки

...лапы 12 со стойками, Режущие кромки лап 12 размещены ниже режущих кромок лемехов 4, На стойках лап 12 установлены тукопроводы 13.Способ укрывки виноградных кустов осуществляется следующим образом.При движении устройства с шириной захвата Вл по междурядью с шириной Вм лемехи 4, имея ширину захвата Вл и глубину установки а 1, срезают равномерный слой почвы с центральной части междурядья так, что обращенные к рядам кустов винограда стенки борозды имеют угол наклона Я, равный углу естественного откоса почвы, а объем Яо срезанного из междурядья пласта почвы достаточен для укрытия пучка лоз, Отвалы 5 перемещают пласт в ряд кустов винограда, присыпают лозы и штамбы кустов с образованием укрывных валов, имеющих ширину основания В, высоту Ь...
