Аппарат для получения кристаллических осадков

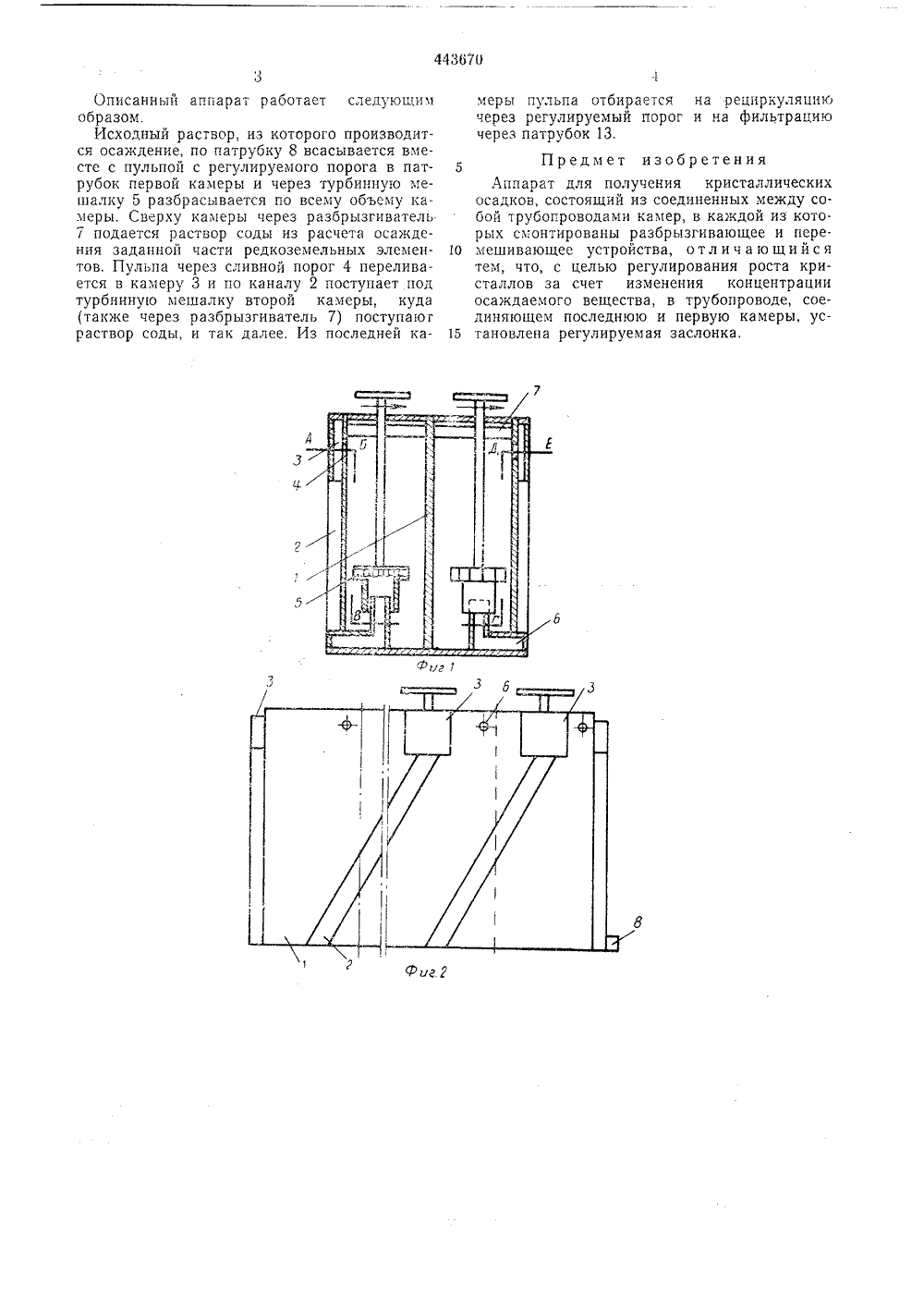

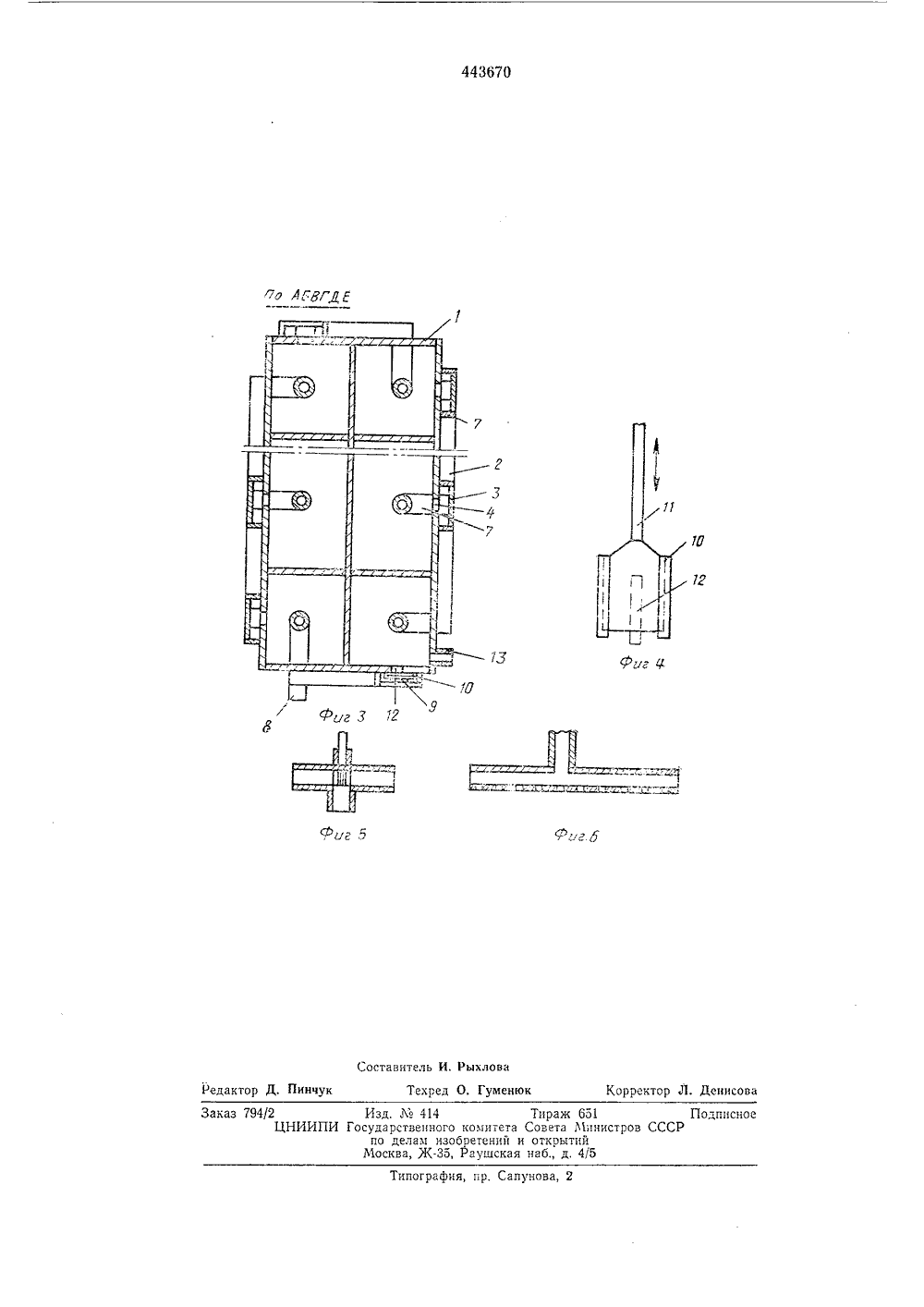

" -".:чеажваебиблиотек щ ОПИСАИЗОБРЕТЕНИЯ р 1 44367 О Йоез Советских Соииялистииескит респуолик(51) М, Кл. В 01 д 9/02 Государственный комитетСовета Министров СССРпо делам изобретенийн открытий(54) АППАРАТ ДЛЯ ПОЛУЧЕНИЯ КРИСТАЛЛИЧЕСКИХ ОСАДКОВИзобретение относится к химической промышленности, а именно к конструкции аппарата для получения кристаллов при осаждении осадков из растворов, например, карбонатов редкоземельных элементов.Известно устройство для получения кристаллических осадков, представляющее собой несколько последовательно соединенных трубопроводами камер с установленными в них разбрызгивающими и перемешивающими устройствами. Каждая камера представляет одну спираль осаждения,При помощи известного устройства невозможно регулировать концентрацию осадителя, что приводит к получению не однородных по размеру кристаллов.С целью регулирования роста кристаллов за счет изменения концентрации осаждаемого вещества в трубопроводе, соединяющим последнюю и первую камеру, установлена регулируемая заслонка.На фиг. 1 изображен предлагаемый аппарат, поперечный разрез; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, вид в плане со сложным разрезом по АБВГДЕ; на фиг. 4 - регулируемый порог для отбора части пульпы из последней камеры в первую; на фиг, 5 - турбинная мешалка в разрезе; на фиг. 6 - разбрызгиватель раствора осадителя в разрезе,Внутренняя часть аппарата разделена перегородками 1 на камеры квадратного сечения, сообщающиеся между собой только по каналу 2 из камеры 3 через сливной порог 4. Пере мешивание пульпы осуществляется турбинноймешалкой 5, которая всасывает пульпу или раствор из всасывающего патрубка 6, вставляемого в турбинную мешалку. Последняя обеспечивает интенсивное перемешивание рас твора и быстрое распределение кристаллов повсему объему камеры. Раствор осадителя подается в камеру по разбрызгивателю 7 раствора, выполненному в виде перфорированной трубы.15 Исходный раствор для осаждения подаетсяпо патрубку 8 во всасывающиц патрубок 6 и далее совместно с рециркулируемой пульпой поступает в первую камеру. Для регулировки подачи рециркулируемой пульпы из послед ней камеры в первую имеется регулируемыйпорог, показанный на фиг. 4 и представляющий из себя пластину 9, плотно прилегающую к наружной стене последней камеры, движущуюся в пазах 10 вверх - вниз штоком 25 11 и перекрывающую щель 12 на необходимую высоту. Открытый зев щели градируется согласно объему вытекающей пульпы.Осажденная пульпа кар бонатов редкоземельных элементов отбирается из аппарата 30 через патрубок 13.Описанный аппарат работает следующим образом.Исходный раствор, из которого производится осаждение, по патрубку 8 всасывается вместе с пульпой с регулируемого порога в патрубок первой камеры и через турбинную мешалку 5 разбрасывается по всему объему камеры. Сверху камеры через разбрызгиватель 7 подается раствор соды из расчета осаждения заданной части редкоземельных элементов, Пульпа через сливной порог 4 переливается в камеру 3 и по каналу 2 поступает под турбинную мешалку второй камеры, куда (также через разбрызгиватель 7) поступают раствор соды, и так далее. Из последней камеры пульпа отбирается на рециркуляцию через регулируемый порог и на фильтрацию через патрубок 13,Предмет изобретенияАппарат для получения кристаллическихосадков, состоящий из соединенных между собой трубогроводами камер, в каждой из которых смонтированы разбрызгивающее и пере мешивающее устройства, отл и ч а ю щи й с ятем, что, с целью регулирования роста кристаллов за счет изменения концентрации осаждаемого вещества, в трубопроводе, соединяющем последнюю и первую камеры, ус тановлена регулируемая заслонка.443670 717 Фиг 3 71 Рр,Составитель И, Рыхлова орректор Л. Денисова ехред О, Гуменвк Тираж 651тета Совета Министний и откоытийская наб., д. 4/5 аказ 794/2 ИИП пография, пр. Сапунова, 2 7 д Д сУДРедактор Д. Пинчук Изд. ЬЪ 414 осударственного коьп по делам изобрете Москва, Ж.ЗЗ, Рауш
