Центробежный ректификатор

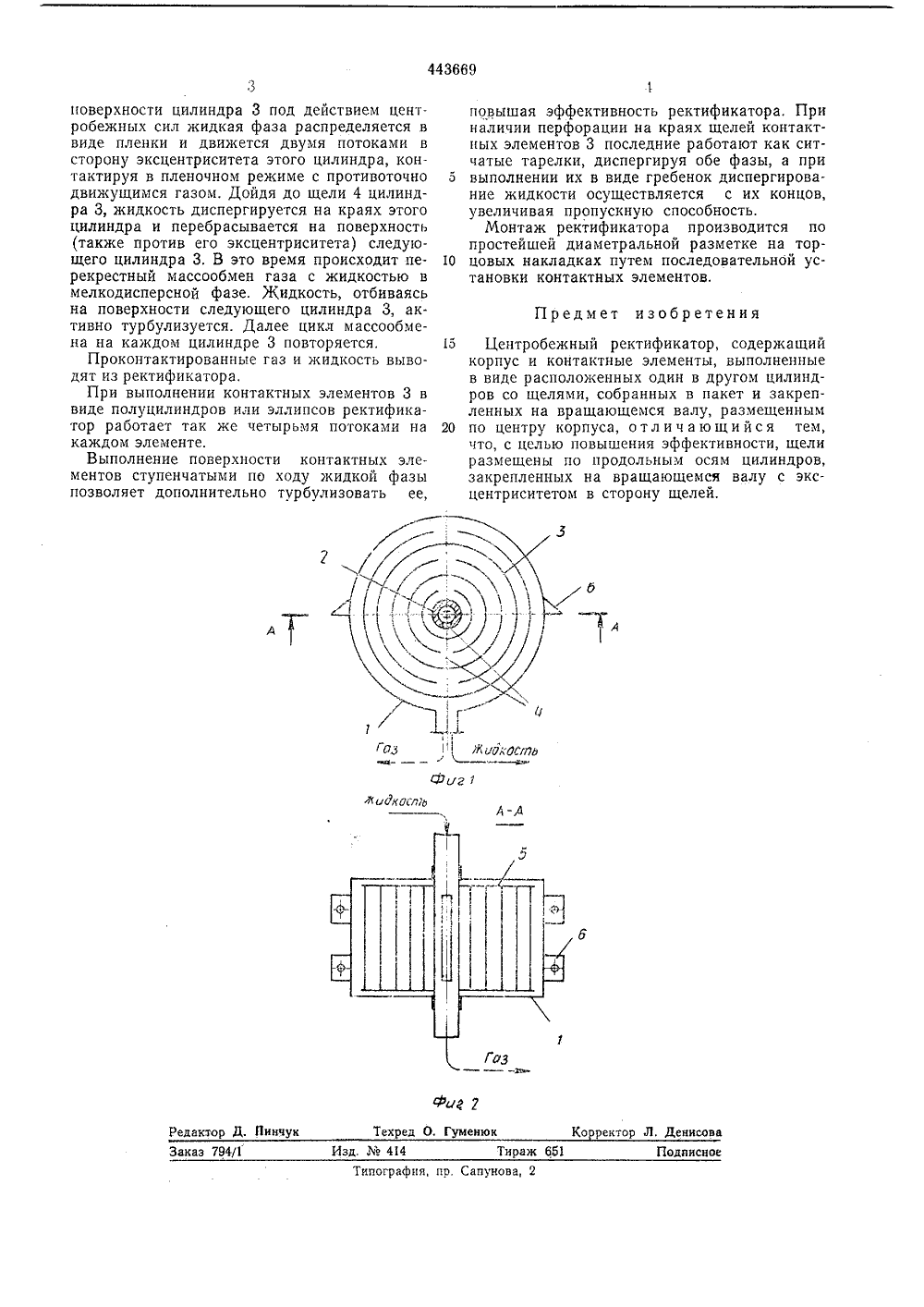

О П И С А НИ Е ИЗОБРЕТЕНИЯ 011 443669 Союз Советских Социалистических Республик61) Зависимое от авт. свидетельства22) Заявлено 29.08,72 (21) 1824333/23-26 5 л. В 01 с 1 3/30 с присоединением заявки М2) Приоритет Государственный комитет Совета Министров СССР ло делам изобретенийи открытийпубликовано 25.09.74, Бюллетень Мата опубликования описания 07.04,75(72) Автор изобретения О. И. Прокопов Уфимский нефтяной институт71) Заявитель РОБЕЖНЫЙ РЕКТИфИКАТОР 54 Изобретение относится к нефтеперерабатываюшему и химическому машиностроению и может быть применено для проведения процессов ректификации, абсорбции и десорбции,Известен центробежный ректификатор, включающий корпус и контактные элементы, выполненные в виде расположенных один в другом цилиндров со щелями, собранных в пакет и закрепленных на вращающемся валу, размещенным по центру корпуса.Это устройство имеет недостаточную эффект ивность и производительность.В предложенном устройстве щели размещены по продольным осям цилиндров, закрепленных на вращающемся валу с эксцентриситетом в сторону щелей. Контактные элементы можно выполнить из двух частично неполных полуцилиндров со щелями между ними, а каждый из элементов повернут относительно другого на угол 90. Контактные элементы могут быть выполнены в виде эллипсов со щелями по большим осям, а образующие поверхности контактных элементов - ступенчатыми ио ходу жидкой фазы. Края щелей контактных элементов можно выполнить в виде греоснок, а края шслсй онатных элеменов - перфорированными.На фиг, 1 изображен центробежный ректификатор, поперечный разрез: на фиг. 2 - разрез по Л - Л на фиг. 1. Ректификатор состоит из корпуса 1, вращающегося вала 2 и контактных элементов в виде эксцентрично закрепленных в чередующемся противоположном порядке цилиндров 5 3 с продольными щелями 4, жестко закрепленных на дисках 5. Корпус снабнсен опорами 6 для крепления.Ка кдый из цилиндров 3 может быть заменен частично неполными двумя полуцилиндра ми со щелями меяду ними, приблияая профиль цилиндра к неправильному эллипсу, или правильным эллипсам, которые повернуты один относительно другого на угол 90, что позволяет в два раза увеличить число потоков 15 фаз в ректификаторе.Ректификатор может включать в себя ком.бинированные контактные элементы 3 из цилиндров, полуцилиндров, или эллипсов, образующая поверхность контактных элементов 3 20 может быть выполнена ступенчатой по ходужидкой фазы, что повышает ее турбулизацию.Ректификатор работает следующим образом.Внешним приводом (на чертеже не показан) 25 вал 2 приводят во вращательное двизкение,которое воспроизводится закрепленными на нем цилиндрами 3; Через полость вала 2 на внутреннюю поверхность (против его эксцентриситета) первого цилиндра 3 подают 30 жидкую фазу, а противоточно ей - газ, Наф1,1 ЮОлОЬП х идколъ Редактор Д, Линчу о ректор Л. Денисова Гуменю Хр д. 3 Че 41 ираж 6 аказ 794 однисно Типография р, Сапунова поверхности цилиндра 3 под действием центробежных сил жидкая фаза распределяется в виде пленки и движется двумя потоками в сторону эксцентриситета этого цилиндра, контактируя в пленочном режиме с противоточно движущимся газом. Дойдя до щели 4 цилиндра 3, жидкость диспергируется на краях этого цилиндра и перебрасывается на поверхность (также против его эксцентриситета) следующего цилиндра 3. В это время происходит перекрестный массообмен газа с жидкостью в мелкодисперсной фазе. Жидкость, отбиваясь на поверхности следующего цилиндра 3, активно турбулизуется. Далее цикл массообмена на каждом цилиндре 3 повторяется,Проконтактированные газ и жидкость выводят из ректификатора,При выполнении контактных элементов 3 в виде полуцилиндров или эллипсов ректификатор работает так же четырьмя потоками на каждом элементе.Выполнение поверхности контактных элементов ступенчатыми по ходу жидкой фазы позволяет дополнительно турбулизовать ее,повышая эффективность ректификатора, При наличии перфорации на краях щелей контактных элементов 3 последние работают как ситчатые тарелки, диспергируя обе фазы, а при о выполнении их в виде гребенок диспергирование жидкости осуществляется с их концов, увеличивая пропускную способность.Монтаж ректификатора производится попростейшей диаметральной разметке на тор цовых накладках путем последовательной установки контактных элементов. Предмет изобретения 15 Центробежный ректификатор, содержащий корпус и контактные элементы, выполненные в виде расположенных один в другом цилиндров со щелями, собранных в пакет и закрепленных на вращающемся валу, размещенным20 по центру корпуса, отличающийся тем, что, с целью повышения эффективности, щели размещены по продольным осям цилиндров, закрепленных на вращающемся валу с эксцентриситетом в сторону щелей,
