Станок для разборки деревянных ящиковв п т бфонд зкоертов

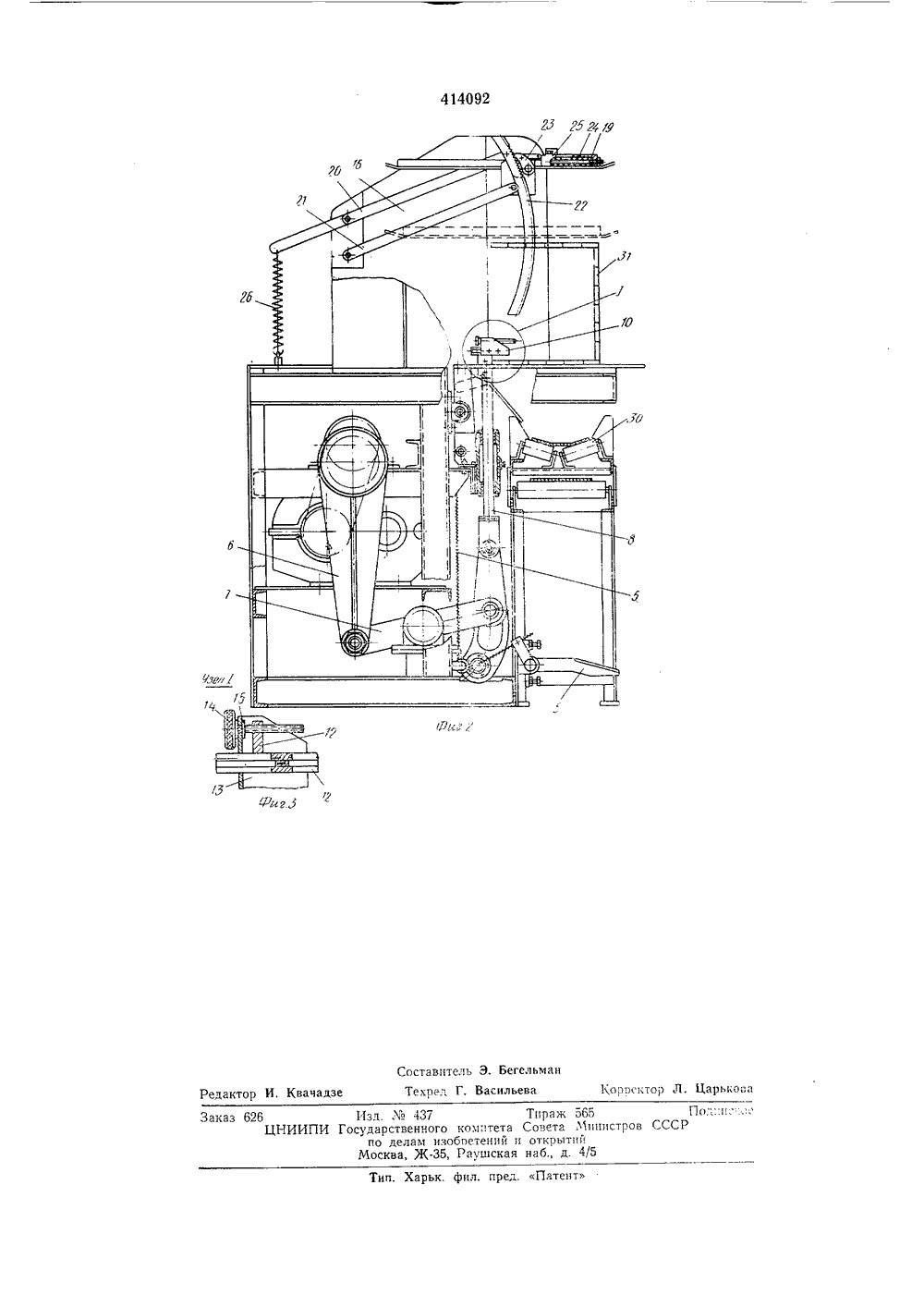

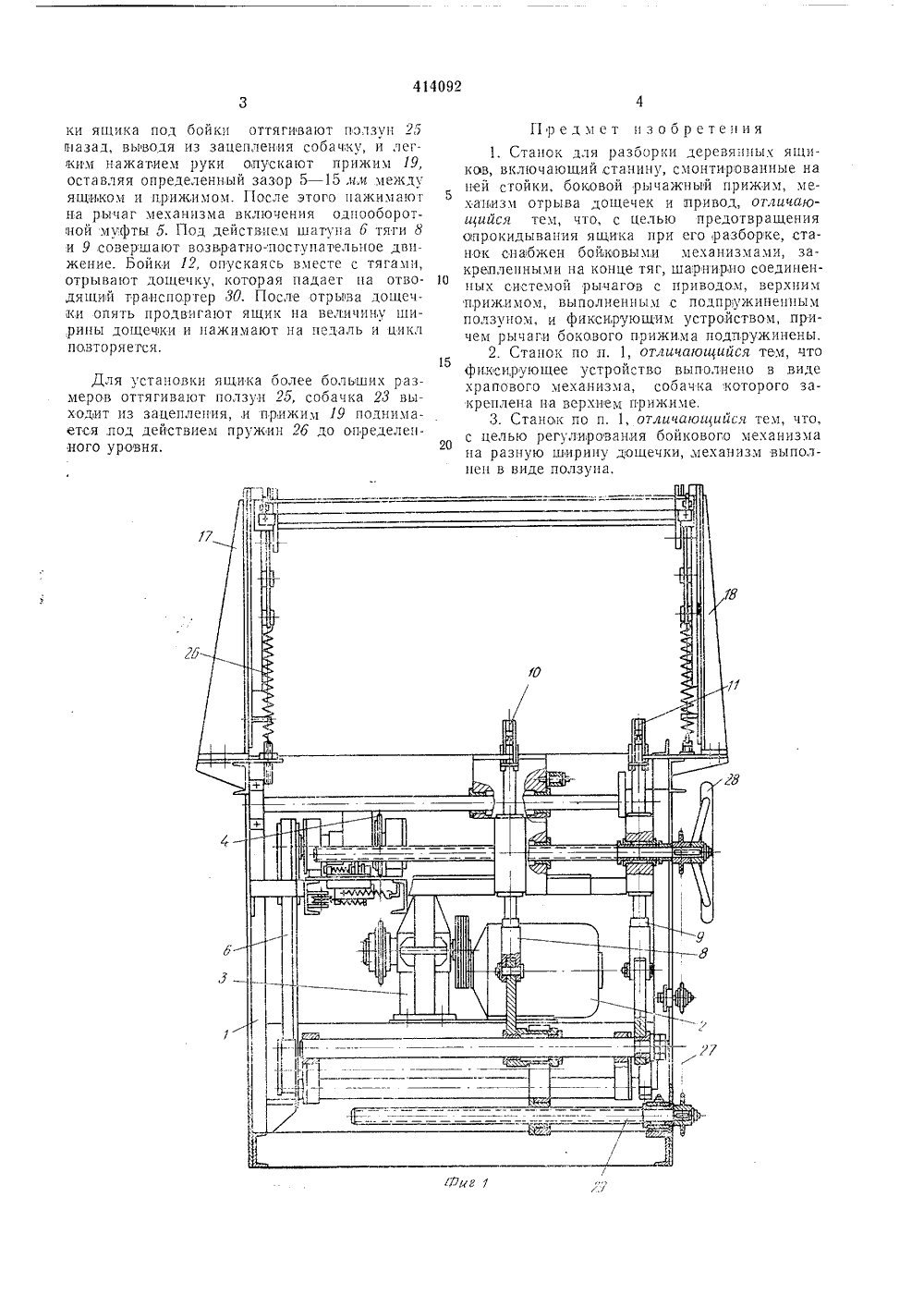

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Респ 1 бпик414 О 92 1) Зависимо от авт. свидетельства 2) Заявлено 21,08.72 (21) 1822650(2951) М. 1 л. В 2717/00В 27 п 3/О ем заявкицсоедине осударствеиньн комитетСовета Министров СССРпо делам изобретенийи открытий 2) Присрите публиковацо 05,02.74. Бюллетень х,К 674.61.002.5 ,004.7 (088.8 531 Чата вапия описания 28.08.7 Авторыизобретен А. П, Иванов,П. Г. Денисов, М.Лисицын, В. Н.сследоват аучн трукторскии инстит Известный станок для разборки деревянны.с ящиков, вслочаощий станину, смонтированные ца цей стойки, боковой рычажный прижцм, механизм отрыва дощечек и привод, не предотвращает опрокидывания ящика при его разборке.Целью изобретения является предотвраще:ие опрокидывания ящска при его разборке,Достигается это тем, что станок снабжен оойковыми механизмами, закрепленными ца конце тяг, шарнирно соединенных системой рычагов с приводом, верхним прижимом, выполненным с подпрусжинсцным полэуном,фиксирующим устройством, .выполненным в виде храпового механизма, сооачка которого закреплена ца вер.снем прижиме, пр;лчем рычаги докового прижима псдпружцнены, а бойковый механизм выполнец в виде ползуна.На фиг. 1 изооражец предлагаемый станок, вид спереди; на фиг. 2 - то же, вцд сбо. ку; ца фиг, 3 - оой.совый механизм (узел 1),Станок состоит из станицы 1, привота 2, редуктора 3, одцооборотной муфты 4, механизма включения однооооротной муфты 5 (см. фиг. 2), шатуна б, эксцентрично закрепленного на входцоьм валу однооборотцой муфты и .связанного шарнирно с качающимся рычагом 7, Второй конец рычага шарнирно соединен с тягами 8 и 9, на коцец которых закреплены бойковые механизмы 10 и 11. Каждый бойкоЛевицкий, В. И. Ростишевскийин и Ю, Н. Полярин кии и экспериментальнотары и упаковки вый механизм состоит пз бойка 12, неподвижного корпуса 13, регул;ровочцого винта 14 со стопорной шайоой 1 о. При вращении регулпровочцого винта происходит перемещение бойка 12 и настройка его на различцуо,иирину отрываемых дощечек.Механизм прижима 16 ящпка служит дляпредотвращения опрокидывания ящика в мохент отрьВа дэсечен (особенно первой ц последней), и ссстсит сз двух неподвижных кронштейнов 17 и 18, црцжпма 19, закрепленного шарнирно ца рычагах 20 и 21, образующих с дву:с сторон па,раллелограмм, Сбоку к кронштейнам крепятся две рессн раповцка 22, в 5 зацеплене с,которыми входят две собачки 23.Под дей-твпем пруж:п 24 через ползуц 25собачки поджцмаются всегда к рейке-.сраповику. Под действием пружин 26 прижим 19 всего поджнмается кверху, не давая системе 20 спуститься вццз. Кроме этого, станок имеетмеханизм цастроссп 7 бойков по длине ящика, состоящ цз,штурвала 28 и ходовых винтов 29, Для отвода оторванных дощечек служит транспортер 30.Работает станок следующим образ-м.Устанавливают ца станину станка ящик31 и подают его до упора под два бойка 12, тсредварцтельцо настроив и.с винтами 14 на ширину отрываемы.с дощечек ящика, и с по- ЗО мощью цтурвала 28 по длине. После установки ящика под бойки оттягивают цолзуц 25 пазад, выводя из зацепления собачку, и легким нажатием руки опускают прижим 19, оставляя определенный зазор 5 - 15 л,я между ящичком и прижимом. После этого нажимают на рычаг механизма включения одцооборот;ной муфты 5. Под действием шатуна 6 тяги В и 9,совершают возвратно-поступательное движение. Бойки 12, опускаясь вместе с тягами, отрывают дощечку, которая падает ца отводящий транспортер 30. После отрыва дощечв(и опять продвигают ящик ца величину ширины дощечки и нажимают на педаль и цикл повторяется. Для установки ящика более больших размеров оттягивают ползун 25, собачка 23 выходит из зацеплецияи прижим 19 поднимается под действием пружин 2 б до определенного уровня. Предмет изобретения1. Станок для разборки деревянных ящиков, включающий, станину, смонтированные нацей стойки, боковой рычажный прижим, механизм отрыва дощечек и привод, отличающийся тем, что, с целью предотвращенияопрокидывания ящика при его разборкестанок снабжен бойковыми механизмами, закрепленными на конце тяг, шарнирно соединен)оцых системой рьгчагов с приводом, верхнимприжимом, выполненным с подпружиненнымползуном, и фиксирующим устройством, причем рычаги бокового прижима подпружинены,152. Станок по и. 1, отличающийся тем, чтофиксирующее устройство выполнено в видехрапового механизма, собачка которого закреплена на верхнем прижиме.3. Станок по п. 1, отличающийся тем, что,с целью регулирования бойкового механизмана разную ширину дощечки, ьмеханизм выполнен в виде ползуца,414092 у4 Риг 3 Составитель Э. Бегельма Корректор арькова нльева хр ик Харьк. фнл. пред. Патент Редактор И. Квачадзе Заказ 626ЦНИИП Изд. М 437сударственного комитепо делам нзобоетенМосква, Ж, Раушс Тираж 565 а Совета Министро и открытий я наб., д. 4/5
