Регулятор циклично работающего агрегата

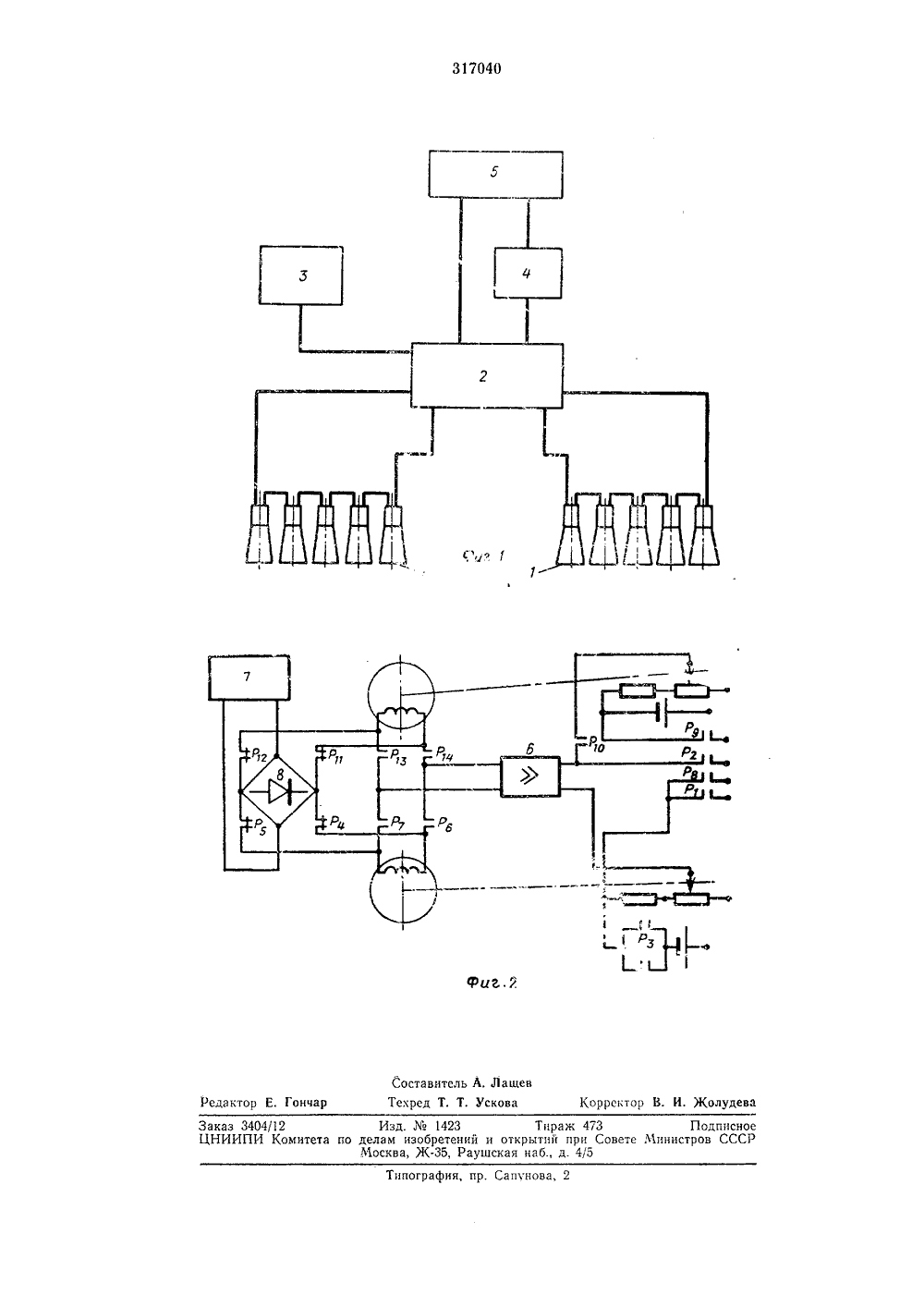

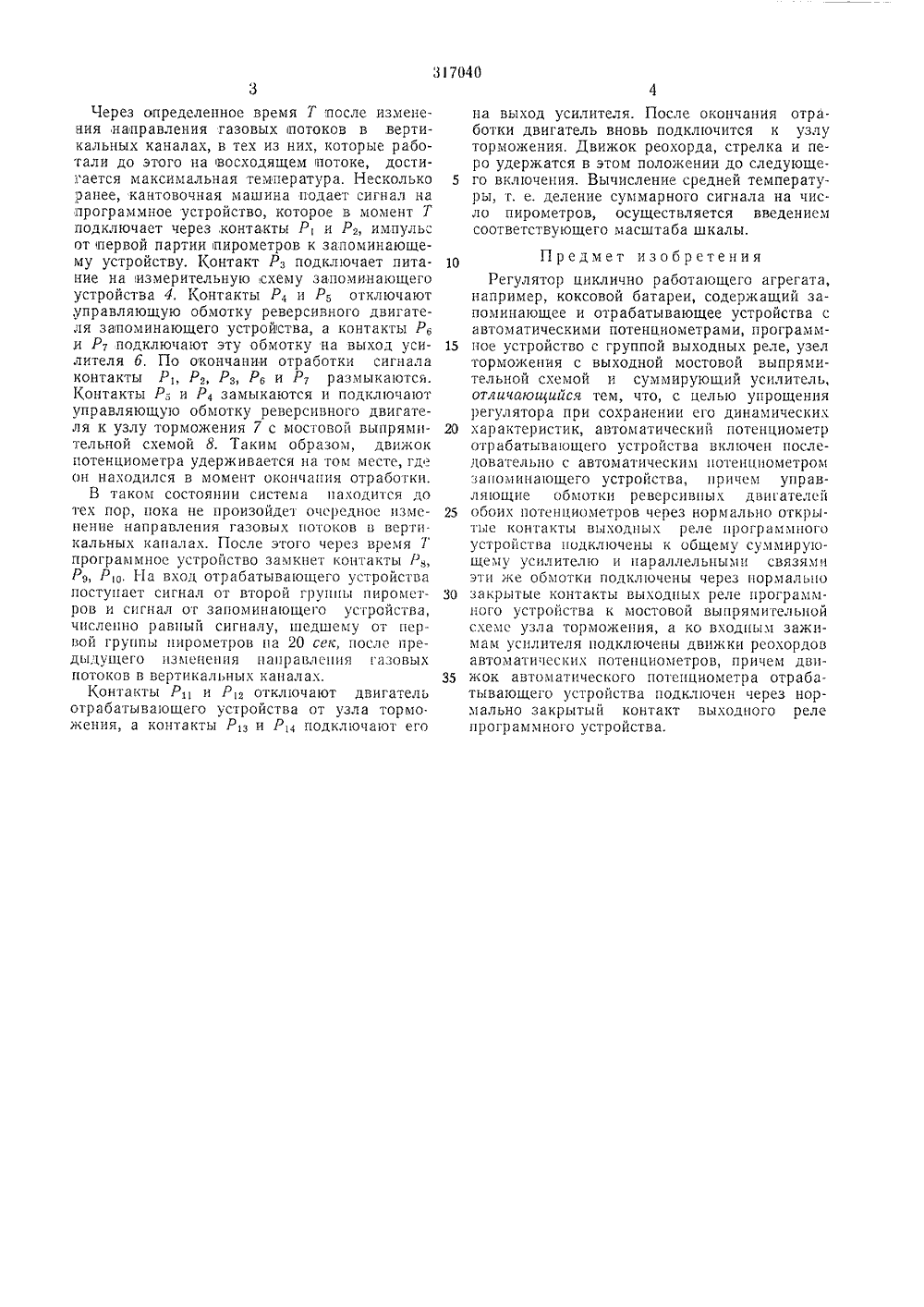

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ 37040 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ависимое от авт. свидетельстваЗаявлено 24.17.1964 ( 898166/18-24)с присоединением заявкиПриоритетОпубликовано 07.Х,1971, Бюллетень30Дата опубликования описания 27.Х,1971 МПК б 05 Ь 11/ Комитет по делам изобретений и открыти при Совете Министров СССР.1 з., иж ТОР ЦИКЛИЧНО РАБОТАЮ Е АГРЕГА 2 Известны регуляторы циклично работающих агрегатов, например коксовой батареи содержащие запоминающее и отрабатываю щее устройства с автоматическими лотенциометрами, программное устройство с группой выходных реле, узел торможения с выходной мостовой выпрямительной схемой и суммирующий усилитель. Предлагаемыи регулятор отличается тем, что автоматический потенциометр отрабатывающего устройства включен последовательно с автоматическим потенциометром запоминающего устройства, причем управляющие обмотки реверсивных двигателей обоих потенциометров через нормально открытые контакты выходных реле программного устройства подключены к общему суммирующему усилителю. Эти же обмотки параллельными связями подключены через нормально закрытые контакты выходных реле программного устройства к мостовой выпрямительной схеме узла торможения, а ко входным зажимам усилителя подключены движки реохордов автоматических потенциометров, при этом движок автоматического потенциометра отрабатывающего устройства подключен через нормально закрытый контакт, выходного реле лрограммного устройства.Это позволяет при сохранении хороших диАвторыизобретения Н. Д. Михиенко,С,Е.КоЗаявители Центральная лаб намических возможностей упростить регулятор На фиг. 1 изооражена блок-лема системыусреднения и приведения к конкретному мо менту времени температур вертикальных ка.палов коксовой батареи; на фиг. 2 - принципиальная схема устройства вычисляющего среднебатарейную температуру и выдающего импульс на регулирование.10 Пирометры 1 разбиты на две партии, взависимости от направленпя газовых потоков в вертикальных каналах, Пирометры внутри каждой партии соединены последовательно.Выводы первого и ;последнего пирометров 15 каждой партии через контакты программногоустройства 2, соединенного с кантовочной ма.шиной 3, подключены, соответственно, к запоминающему устройству 4 и отрабатывающему устройству 5. Программное устройство 20 содержит групну выходных реле.Запоминающее устройство представляет автоматический потенциометр, снабженный узлом торможения. Отрабатывающее устройство (также представляющее автоматический 25 потенциометр), включено,последовательно сзапоминающим и имеет общий с шгм усилитель и узел торможения. Масштабный коэффициент шкалы отрабатывающего устройства равен числу пирометров.30 Система работает следующим образом, 317040Через определенное время Т после изменения направления газовых потоков в вертикальных каналах, в тех из них, которые работали до этого на восходящем потоке, достигается максимальная температура, Несколько ранее, кантовочная машина подает сигнал на программное устройство, которое в момент Т подключает через, контакты Р, и Рь импульс от первой партии пирометров к запоминающему устройству. Контакт Рз подключает питание на измерительную схему запоминающего устройства 4, Контакты Ри Р отключают управляющую обмотку реверсивного двигателя запоминающего устройства, а контакты Р, и Р подключают эту обмотку на выход усилителя б, По окончании отработки сигнала контакты Р Р, Рз, Р 6 и Ру размыкаются. Контакты Р, -и Р 4 замыкаются и подключают управляющую обмотку реверсивного двигателя к узлу торможения 7 с мостовой выпрями- тельной схемой 8. Таким образом, движок потенциометра удерживается на том месте, где он находился в момент окончания отработки.В таком состоянии система находится до тех пор, пока не произойдет очередное изменение направления газовых потоков в вертикальных каналах. После этого через время Т программное устройство замкнет контакты Р, Р Р На вход отрабатывающего устройства поступает сигнал от второй группы пирометров и сигнал от запоминающего устройства, численно равньш сигналу, шедшему от первой группы пирометров на 20 сек, после предыдущего изменения направления газовых потоков в вертикальных каналах,Контакты Р, и Ротключают двигатель отрабатывающего устройства от узла тормо. жения, а контакты Ри Р подключают его 10 15 20 25 Зо 35 на выход усилителя. После окончания отработки двигатель вновь подключится к узлу торможения, Движок реохорда, стрелка и перо удержатся в этом положении до следующего включения. Вычисление средней температуры, т. е. деление суммарного сигнала на число пирометров, осуществляется введением соответствующего масштаба шкалы,Предмет изобретенияРегулятор циклично работающего агрегата, например, коксовой батареи, содержащий запоминающее и отрабатывающее устройства с автоматическими потенциометрами, программное устройство с группой выходных реле, узел торможения с выходной мостовой выпрями- тельной схемой и суммирующий усилитель, отличающийся тем, что, с целью упрощения регулятора при сохранении его динамических характеристик, автоматический потенциометр отрабатывающего устройства включен последовательно с автоматическим потенцнометром запоминающего устройства, причем управляющие обмотки реверснвных двигателей обоих потенциометров через нормально открытые контакты выходных реле программного устройства подключены к общему суммирующему усилителю и параллельными связями эти же обмотки подключены через нормально закрытые контакты выходных реле программного устройства к мостовой выпрямительной схеме узла торможения, а ко входным зажимам усилителя подключены движки реохордов автоматических потенциометров, причем движок автоматического потснциометра отрабатывающего устройства подключен через нормально закрытый контакт выходного реле программного устройства.317040 Составитель А, ЛащевТекред Т. Т. Ускова Редактор Е. Гонча корректор В. И олуде ипография, пр. Сап нов Заказ 3404/12 Изд.1423 Тираж 473 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5
