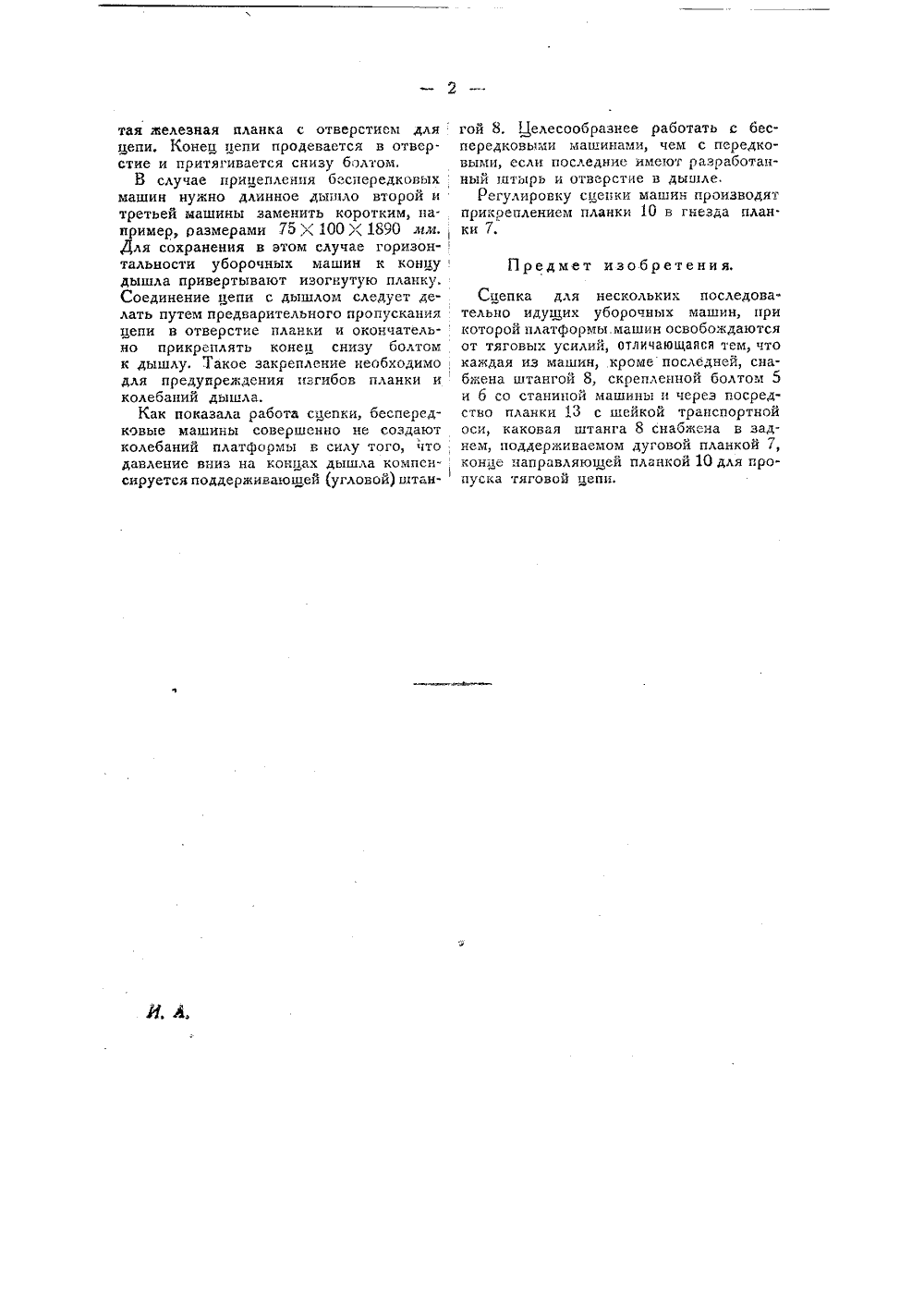

Сцепка для нескольких последовательно идущих уборочных машин

Номер патента: 1729851

Опубликовано: 30.04.1992

Авторы: Городовой, Писаренко

МПК: B60P 7/08

Метки: гусеничных, крепления, машин, платформе, средства, транспортного

...с помощью пальца 8 и шплинта 9 неподвижно прикреплен съемный рычаг 10, На нижнем конце рычага 10 имеется вертикальное отверстие, куда установлен винт 11 с контргайкой 12, взаимодействующий с нижней плоскостью края платформы 13. На верхние. концы стоек 3 и 4 установлены с помощью шайб 14 и гаек 6 Г-образные прижимы 15 и 16, Полка каждого из прижимов 15 и 16 расположена над звеном гусеницы 5 и взаимодействует своим свободным концом с краем защитных колец 17 и 18 соответственно, являющихся частью обода 19 опорного катка 20. Нижний конец вертикального участка каждого из прижимов 15 и 16 размещен на гусенице 5, Отверстия 21 в прижимах 15 и 16, куда входят стойки 3 и 4, выполнены овальными, что обеспечивает более надежный контакт прижимов и...

Номер патента: 55219

Опубликовано: 01.01.1939

Авторы: Андреев, Тепляков

МПК: D01H 5/14

Метки: иглами, колками, набора, планок

...Зэ, зенкер 36 и игло. уловитель 38 расположены в неподвижном кронштейне 56 стола 1. Непрерывно вращающийся шпиндель 57, несущий на своем конце патрон со сверлом 35, снабжен шариковой пятой 58, соединенной шарнирно вилочкой 59 с рычагом 60, поворотным на оси 61 и осуществляющим периодическое осевое возвратно поступательное перемещение шпинделя 57 при сверловке отверстия в планке. Для периодического поворачивания рычага 60 предназначен поводок 62 и ползун 63, снабженный сухарем 64, прилегающим к кулачку 65 распределительного вала 52. Пружина бб, укрепленная концами к кронштейну 56 и рычагу 60 выше оси 61, прел- назначена для прижимания сухаря 64 к кулачку 65. Шпиндель 57 сверла 35 снабжен блоком 68, охваченным бесконечной гибкой связью...

Номер патента: 2003559

Опубликовано: 30.11.1993

Автор: Шестаков

МПК: B62D 55/20

Метки: гусеничная, колесных, машин, цепь

...указанным требованиям. Размер и форма каждого упругого элемента 15 соответствует пространству единого внутреннего контура звена 4, ограниченному размещенными в нем участками смежных звеньев 5, т.е. приблизительно средней части этого контура. После установки упругий элемент 15.контактирует с участками 6-8 или с участками 10 и 11, но не сжат между ними (допускается лишь минимальаное сжатие). Упругий элемент выполняют, как правило, единым. В случае использования звена 4 с незамкнутым единым внутренним контуром (например, в соответствии с фиг,11) контакта с .участками 6-8 упругому элементу 15 достаточно для ограничения его перемещений во внутреннем контуре звена 4 и исключения его выхода через промежуток времени между участками 6 и...

Номер патента: 22577

Опубликовано: 31.08.1931

Автор: Антропов

МПК: E02F 3/14

Метки: землечерпательной, машине, поддержания, цепи, черпаковой

...в упомянуую ленту и, будучи отодвигаемы ею.сторону черпаковой рамы; одновременно передвигают ленту на роликах.На чертеже изображен боковой вид бранного приспособления.Приспособление к землечерпательной ашине для" поддержания черпаковой епи состоит из бесконечной ленты 1, хватывающей ролики 2 - 3 - 2, оси вра. цения которых прикреплены к нижней :тороне черпаковой рамы б недалеко от верхнего перегиба черпаковой ленты 5.При проходе опорожненных черпасов 4 между лентой 1 и рамой б они упираются своими передними кромками в ленту 1 и, отжимаясь в сторону рамы б, приводят во вращение ленту 1 на роликах 2 - 3 - 2. Поддерживающее черпаковую цепь 5 действие ленты 1, способствуя уменьшению провисания нисходящей ветви черпаковой цепи, должно...
