Компенсатор для ленточных материалов

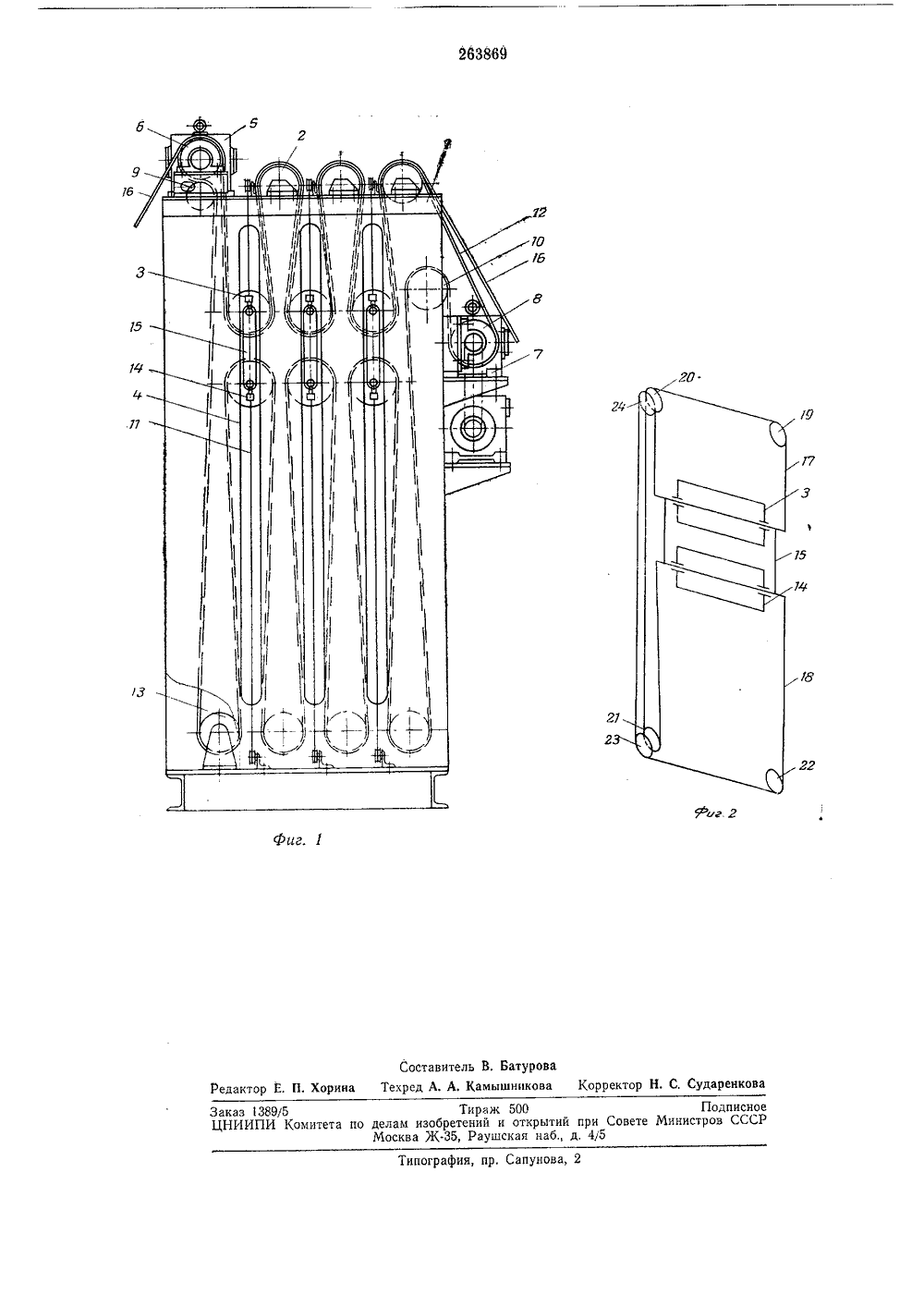

0 П И С А Н И Е 263869ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сйоа Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл 39 ае, 9/04 явлено ОЗ.Х 11.1968 ( 1287301/23-5) м заявкис присоедине ПриоритетОпубликованДата опублик МПК В 291 тУДК 678.026.3(088.8) Комитет по цепам наобретеннб н открыт прн Совете Министре СССРМПЕНСАТОР Д НТОЧНЫХ МАТЕРИАЛОВ Компенсатор состоит из неподвижно укрепленных на раме 1 верхних роликов 2 и подвижных натяжных роликов 3, перемещающихся по направляющим 4, привода подачи 5 с 5 приводным роликом б, привода отбора 7 сприводныхт роликом 8, отклоняющего ролика 9, натяжного ролика 10 и уравнительных систем 11. Через систему неподвижных и подвижных роликов последовательно по ходу ма терминала проходит бесконечная поддерживающая лента 12, компенсатор для которой выполнен в виде ряда неподвижных нижних роликов 13 и подвижных оттяжных роликов 14, связанных посредством серег 15 с подвижны ми натяжными роликами 3. Независимо отположения подвижных роликов 3 и 14 общая длина ленты не изменяется. Поддерживающая лента 12 воспринимает как нагрузку от веса подвижных роликов, так и усилия, возникаю щие при накоплении и выборе материала 1 б.В качестве поддерживающей ленты можно использовать трапспортерную илн стальную ленту, ремни и цепи, Уравнительная система 11 служит для предотвращения перекосов сис Б темы роликов 3 и 14 в поперечном направлснии и состоит из двух тросов 17 и 18,и блоков 19 - 24. Трос 17 закреплен с правой стороны ролика 3 и, огибая блоки 19 - 21, крепится к нему с левой стороны, Трос 18 закрепкомпенса Предлагаемое изобретение предназначено для компенсации неравномерности при отборе или подаче рулонных материалов в различных поточных линиях их обработии и может быть использовано в линиях обработками корда в шинной и резинотехнической промышленностях.Известны компенсаторы, содержащие неподвижно укрепленные на раме верхние ролики и подвижные натяжные ролики, недостатками которых являются возиикновение натяжения ленточного материала за счет веса подвижных роликов и свободных петель материала, а также скручивание петель, особенно при работе с неравновесным ленточным материалом.Предлагаемый компенсатор с целью предотвращения вытяжки материала снабжен бесконечной поддерживающей лентой, последовательно проходящей по ходу матернала через оистему верхиих неподвижных и подвижных натяжных роликов, компенсатором для поддерживающей ленты, выполненным в виде ряда нижних неподвижных роликов и подвижных оттяжных ролликов, связанных посредством серег с подвижными натяжными роликами.На фиг.фиг, 2 1 азображен компенсатор; на схема уравнительного устройства ра. торско-технологический, институт "тшленн остилен аналогично тросу 17, но огибает блоии 22 - 24 в противоположном направленни.Компенсатор работает следующим образом.Привод подачя 5 посредством пряводного ролика б приводят в движение поддерживающую ленту 12 и подает ее на первый подвижный натяжной ролик 3, одновременно выбирая ее через ролик 13 с оттяжного ролика 14. При этом первая пара ролликов 3 и 14 перемещается вниз, увелячивая петлю ленты 12 над роликом 3 я уменьшая ее под роликом 14 на ту же величину. В крайнем нижнем положении ролики 14 ложатся на раму 1, а поддерживающая лента 12 через ролики б, 3 и 2 подается на следующую пару подвижных роликов, которая аналогично первой опускается вишиз.Материал 1 б подается приводным роликом б вместе с поддержявающей лентой 12 я накапливается одновременно с ней в верхних петлях компенсатора. Отбор материала осу. ществляется приводом 7 посредством приводного ролика 8. 5 Предмет изобретенияКомпенсатор для ленточных материалов,содержащий неподвижно укрепленные на раме верхние ролиии и систему подвижных на тяжных роликов, отличающийся тем, что, сцелью предотвращения вытяжки материала, он снабжен бесконечной поддерживающей лентой, последовательно проходящей по ходу материала через систему верхних неподвижных и под вижных натяжных роликов, а также компенсатором для поддерживающей ленты, выполненным в виде ряда нижних неподвижных роликов и подвижных оттяжных роликов, связанных посредством серег с подвижными натяжными 20 ролик ами.Иг . 1Составитель В. Батуров Редактор Е. П. Хорииа Техред А, А, Камышнпкова Корректор Н, С. СударенкоЗаказ389/5 Тираж 500 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб д. 4/5ипография, пр. Сапунова, 2
