Стенд для испытаний силовых передач

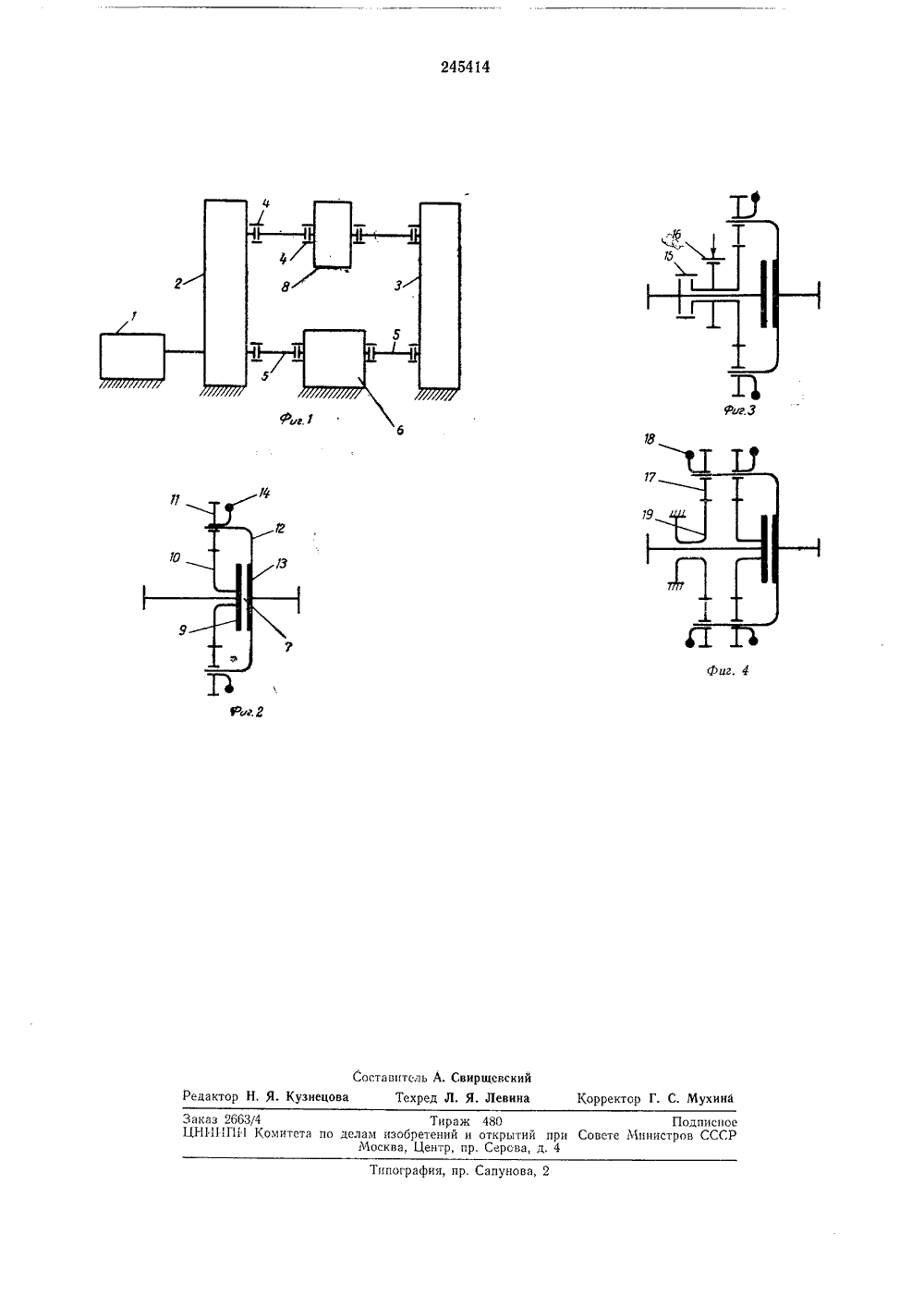

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ 245414 Союа Советсиив Социалистические РеспубликК АВТОРСКОМУ СВМДЕТЕЛЬС детельствависимое от авт,Заявлено 13. .1968 (М 1218551/30-15с присоединением заявкил, 421, 21 ПриоритетОпубликовано 04 ХДата опубликовант 1 ПК 6 01 пт Комитет ло делам изобретений и открыти ори Совете Министров СССР, И, Ложки А, Я. Ургапов филиал Государственно вательского тракторног даявител Челябинскии научно-иссле СОЮЗНОГО нститута Я ИСПЬТАНИЙ СИЛОВ СТЕН ЕРЕДАЧ Изобретение относится к стендам для ускоренных испытаний машин, их узлов и деталей на надежность и долговечность.Известные стенды содержат привод испытываемой передачи и муфту скольукения нагружающего устройства, взаимодействующих с замыкающими редукторами и возбудителем переменной нагрузки, выполненным в виде одноступенчатого планетарного механизма, состоящего из центральной шестерни, водила и нескольких пар сателлитов с эксцентрично укрепленными грузами. Однако эти стенды не обеспечивают упрощенную настройку стенда на режим испытания с пониженными частотами нагрузки.Предложенньш стенд отличается от известных тем, что центральная шестерня возбудителя соединена с одной из полумуфт нагружающего устройства, а водило - с другой.Для перенастройки стенда с одного режима испытания на другой соединение центральной шестерни возбудителя с полумуфтон нагружающего устройства выполнено разъемным, например, с помощью зубчатой муфты, а центральная шестерня снабжена тормозным устройством. На водиле возбудителя установлен добачный ряд сателлитов, взаимодействующих центральной шестернеи, Это позволяет расширить диапазон частот одновременно задаваемых нагрузок,На фиг, 1 изображена принципиальная схема стенда; на фиг. 2 - муфта скольжения на 5 гружающего устройства; на фиг. 3 - подвижная зубчатая муфта; на фиг. 4 - муфта с добавочными сателлитами,Стенд содержит привод 1, передающий вращение в замкнугый контур и состоящий из за 10 мыкающих редукторов 2 и 3, соединенных спомощью шарниров 4 и валов б с испытываемой передачей б и муфгой скольжения 7 нагрукающего устройства 8.Одна из полумуфт 9 муфты скольжения сое 15 динена с центральной шестерней 10, взаимодействующей с сателлитами 11 на водиле 12,соединенном с другой полумуфтой 13. Насателлитах эксцентрично укреплены грузы 14.С целью облеГчения перенастройки стенда с20 Одного режима испытания на другой со значительно отлпчнымп от первого режима испытания частотами изменения нагрузки соединение центральной шестерни с полумуфтой 9выполнено разъемным, например, с помощью25 зубчатой муфты 15. Центральная шестерняснабжена тормозным устройством 1 б, выполненпы.д, например, в виде фиксатора.Для значительного расширения диапазоначастот задаваемых нагрузок (путем одновре 30 менпого воспроизведения как низкочастотных,так и высокочастотных нагрузок) на водиле нагружающего устройства установлен второй ряд сателлитов 17 с эксцентрично расположенными грузами 18, взаимсдействующих с центральной шестерней 19.Стенд работает следующим образом. Привод вращает испытываемую передачу, замыкающие редукторы и нагружающее устройство. Редукторы задают обеим полумуфтам вращение в одном направлении, но с некоторым скольжением относительно друг друга. Контур стенда нагружается постоянной нагрузкой от муфты сколькения и переменной нагрузкой от инерционного возбудителя,Стенд с нагружающим устройством работает следующим образом (см. фиг, 2).Вследствие того, что центральная шестерня и водило соединены соответственно с полу- муфтами, имеющими разные по величине скорости, сателлиты находятся в сложном двике. нии, складывающемся из переносного и относительного движений, При этом грузы установленные на сателлитах, создают в контуре стенда пульсирующий (гармонический) момент.Стенд с нагружающим устройством работает следующим образом (см. фиг. 3). При настройке стенда на режим испытания с пониженной частотой изменения нагрузки включают муфту и выключают тормозное устройство, При этом стенд работает аналогично стенду с описанным выше нагружающим устройством.При настройке стенда на режим испытания с повышенной частотой изменения нагрузки выключают зубчатую муфту и включают тормозное устройство. Вследствие того, что ценгральная шестерня становится неподвижной, относительная угловая скорость сателлитов возрастает, соответственно возрастает и частота возбуждаемых нагрузок. При работе стенда с нагружающим устрой.ством (см. фиг. 4) один ряд сателлитов, взаи.модействующих с подвижной центральной шестерней, возбуждает нагрузками с низкойчасто.той изменения, а другой ряд сателлитов, взаимодействующих с неподвижной центральной шестерней, одновременно с первым рядом возбуждает нагрузки с высокой частотой изменения.10Предмет изобретения1. Стенд для испытаний силовых передачсодержащий привод испытываемой передачи15 муфту скольжения нагружающего устройства,взаимодействующих с замыкающими редукторами и возбудителем переменной нагрузки, выполненным в виде одноступенчатого планетарного механизма, состоящего из централь ной шестерни, водила и нескольких пар сателлитов с эксцентрично укрепленными грузами, отличаощийся тем, что, с целью упрощения настройки стенда на режим испытания с пониженными частотами изменения нагрузки, 25 центральная шестерня возбудителя соединенас одной из полумуфт нагружающего устройства, а водило - с другой.2, Стенд по п, 1, отличающийся тем, что, сцелью перенастройки стенда с одного режима 30 испытания на другой, соединение центральнойшестерни возбудителя с полумуфтой нагружающего уса ройства выполнено разъемным, например, с помощью подвижкой зубчатой муфты, а центральная шестерня снабжена тормоз ным устройством.3. Стенд по пп, 1, 2, отличающийся тем, что,с целью расширения диапазона частот одновременно задаваемых нагрузок, на водиле возбудителя установлен добавочный ряд са теллитов, взаимодействующих с центральнойшестер ней.245414 я.зг. 4Составитель А. Свирщевский Редактор Н. Я. Кузнецова Техред Л, Я, Левина Корректор Г. С. Мухина Заказ 2663/4 Тираж 480 Подписное Ц 1.11 Г 1 Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4пография, пр. Сапунова,
