Установка для кондиционирования воздухав автобусе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 207937
Автор: Гиссар
Текст

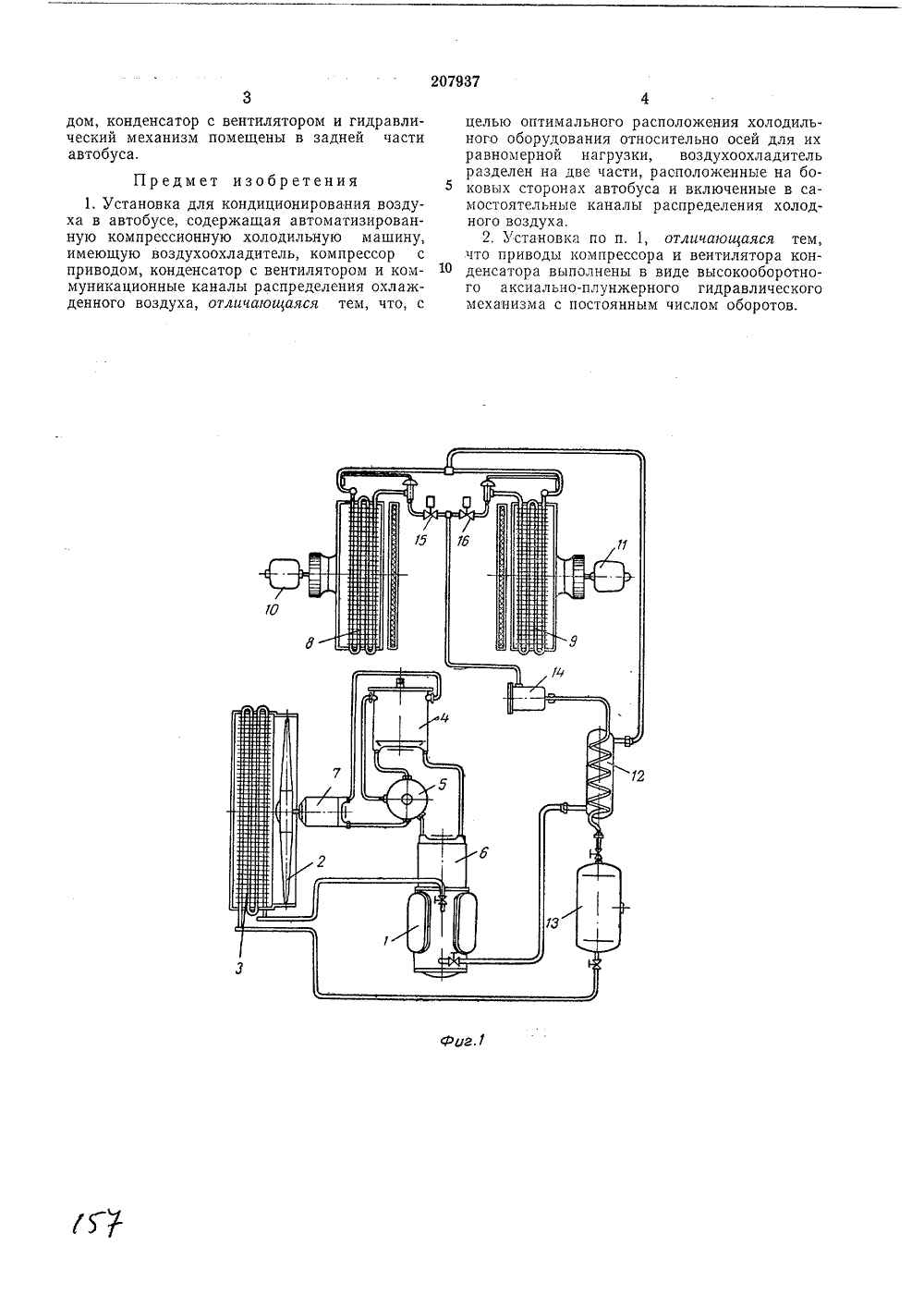

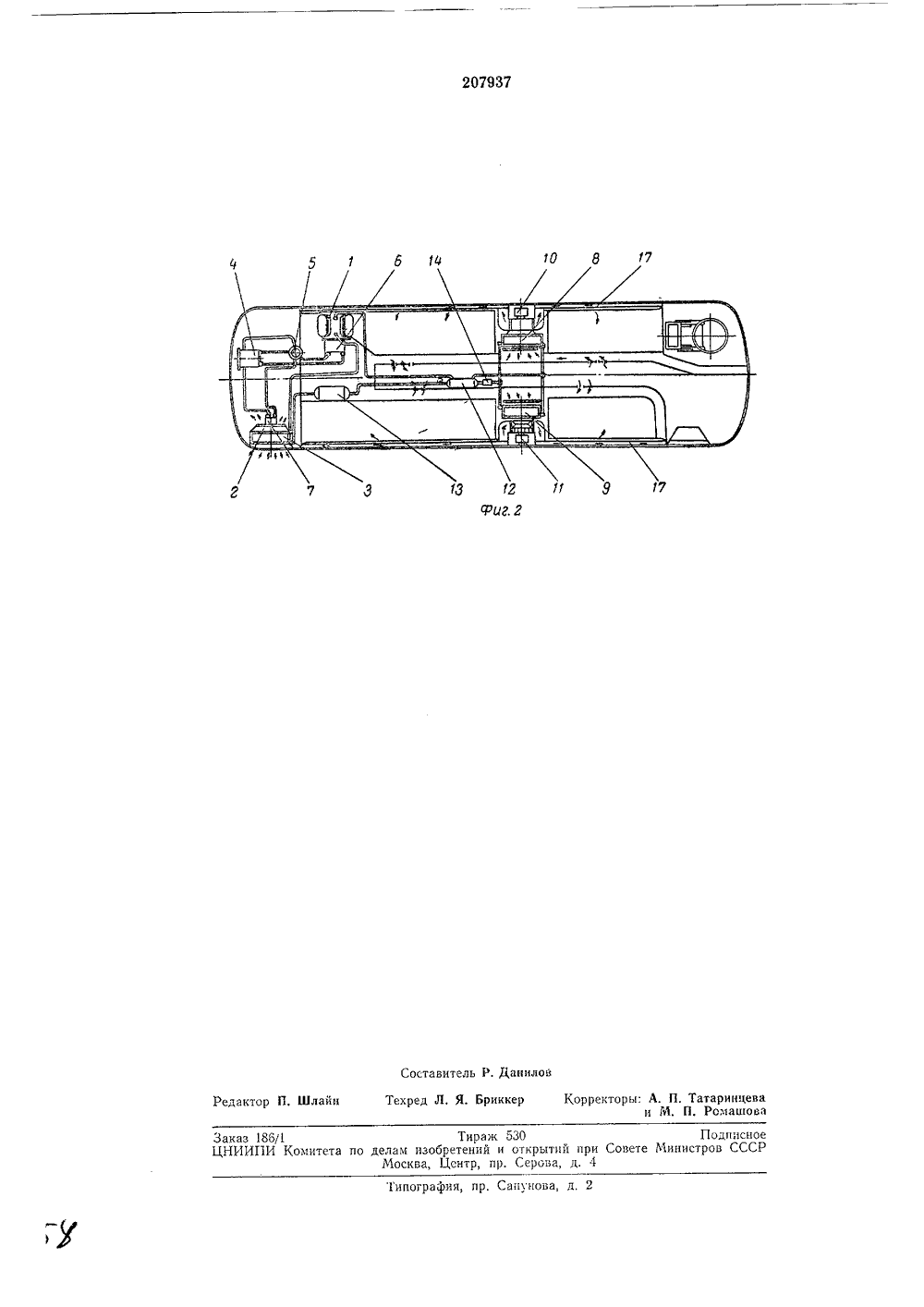

Союз Советских Социалистических Республикд . щ Зависимое от авт. свидетельстваКл. 17 а, 1/01 63 с, 74 12991/24 рисоединением заяв МПК Г 25 Ь Б 62 с 1 УДК 628,84:629,114ПриоритетОпубликовано 29.Х 1.1967, Бюллетень3 Дата опубликования описания 1.111.1968 Комитет по деламобретений и открытийри Совете хлииистровСССР Автор зооретени. Гиссар вител ОНДИ ЦИОН И РОВАН ИЯВ АВТОБУСЕ УСТАНОВК Х ентилятора. двух частей я прокачио ачи его в Заявлено 14,И.1965 ( Известны установки для кондиционирования воздуха в автобусе, содержащие автоматизированную компрессионную холодильную машину, имеющую воздухоохладитель, компрессор с приводом, конденсатор с вентилятором и коммуникационные каналы распределения охлажденного воздуха.Предложенная установка отличается от известных тем, что воздухоохладитель разделен на две части, расположенные на боковых сторонах автобуса и включенные в самостоятельные каналы распределения холодноговоздуха. Приводы компрессора и вентилятора конденсатора выполнены в виде высокооборотного аксиально-плунжерного гидравлического механизма с постоянным числом оборотов.Такое выполнение установки позволяет оптимально располагать холодильное оборудование относительно осей автобуса для их равномерной нагрузки.На фиг. 1 показана принципиальная схема предложенной установки; на фиг, 2 - схема расположения аппаратов установки в автобусе,Компрессор 1 установки и вентилятор 2 конденсатора 3 приводятся в движение высокооборотным аксиально-плунжерным гидравлическим механизмом, состоящим из гидронасоса 4, приводимого в движение от двигателя автобуса, фильтра жидкости б, гидромотора б компрессора и гидромотора 7 вБоздухоохладитель состоит из8 и 9 с вентиляторами 10 и 11 длвания охлаждаемого воздуха и п дсалон автобуса.Установка работает следующим образом. Холодильный агент кипит при низком давлении в секциях воздухоохладителя, охлаждая нагнетаемый вентиляторами воздух. Образующиеся пары холодильного агента отсасываются компрессором через регенеративный теплообменник 12 и нагнетаются в конденсатор, в котором сжижаются под действием продуваемого наружного воздуха. Жидкий холодильный агент из конденсатора поступает в ресивер 13 и оттуда направляется в регенеративный теплообменник, в котором переохлахкдается парами, засасываемыми компрессором. Переохлажденный холодильный агент, проходя фильтр 14, поступает через терморегулирующие вентили 15 и 1 б в секции воздухоохладителя, 1-1 а этом кругооборот холодильного агента заканчивается.Для равномерного распределения нагрузки относительно осей автобуса холодильное оборудование разделено на две части и расположено по обе боковые стороны автобуса Коммуникационные каналы 17 холодного воздуха с секциями воздухоохладителя расположены на боковых сторонах, а компрессор с приво.207937 Фиг. дом, конденсатор с вентилятором и гидравлический механизм помещены в задней части автобуса,Предмет изобретения1. Установка для кондиционирования воздуха в автобусе, содержащая автоматизированную компрессионную холодильную машину, имеющую воздухоохладитель, компрессор с приводом, конденсатор с вентилятором и коммуникационные каналы распределения охлажденного воздуха, отличающаяся тем, что, с целью оптимального расположения холодильного оборудования относительно осей для их равномерной нагрузки, воздухоохладитель разделен на две части, расположенные на боковых сторонах автобуса и включенные в самостоятельные каналы распределения холодного воздуха,2. Установка по п, 1, отличающаяся тем, что приводы компрессора и вентилятора конденсатора выполнены в виде высокооборотного аксиально-плунжерного гидравлического механизма с постоянным числом оборотов.1 ипографии, пр. Сапунова, д, 2 Заказ 185/1 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4
СмотретьЗаявка
1012991
В. В. Гиссар
МПК / Метки
Метки: автобусе, воздухав, кондиционирования
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/3-207937-ustanovka-dlya-kondicionirovaniya-vozdukhav-avtobuse.html" target="_blank" rel="follow" title="База патентов СССР">Установка для кондиционирования воздухав автобусе</a>
