Рельсовое стыковое соединение

Номер патента: 1791492

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/06

Метки: рельсовое, соединение, стыковое

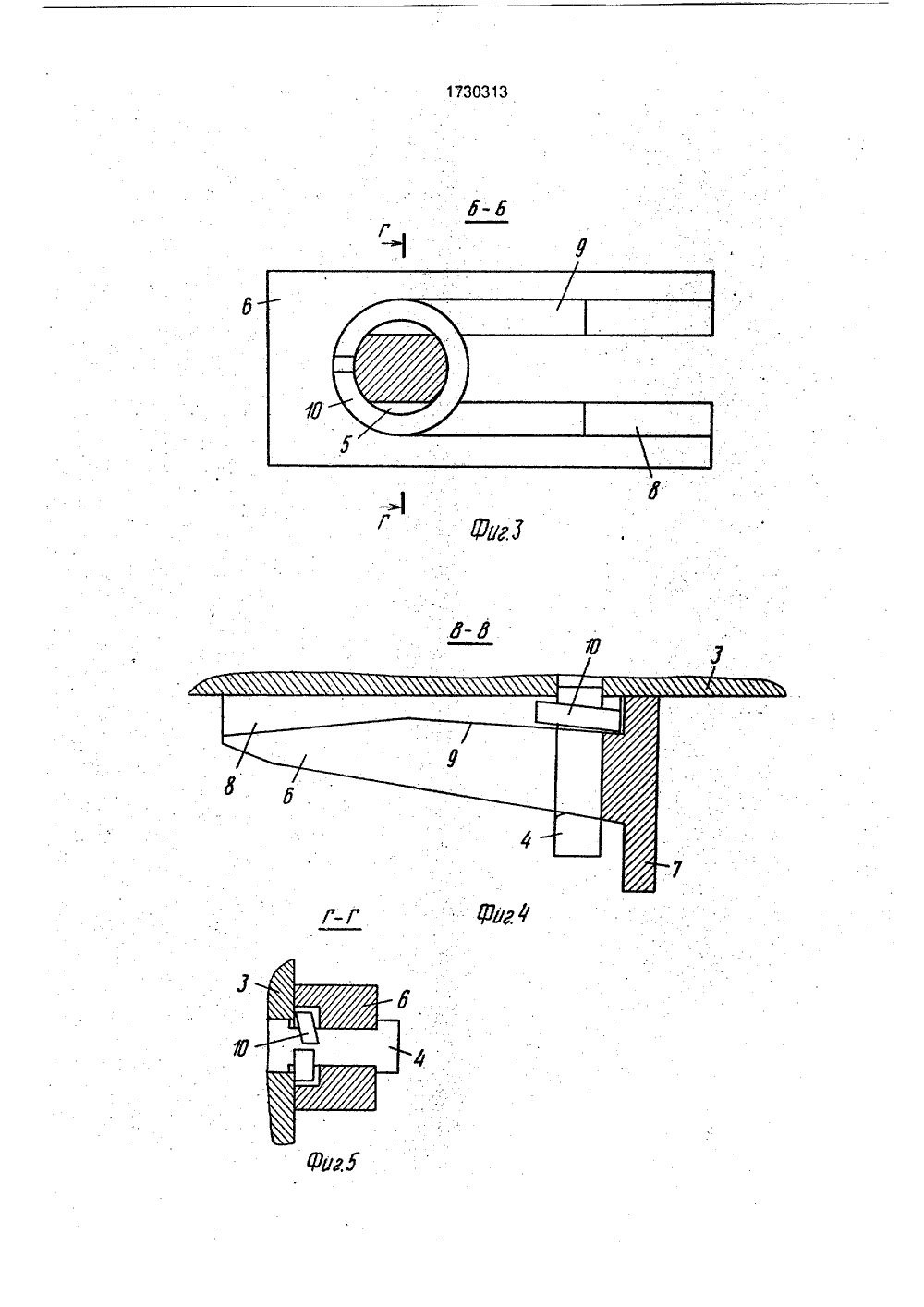

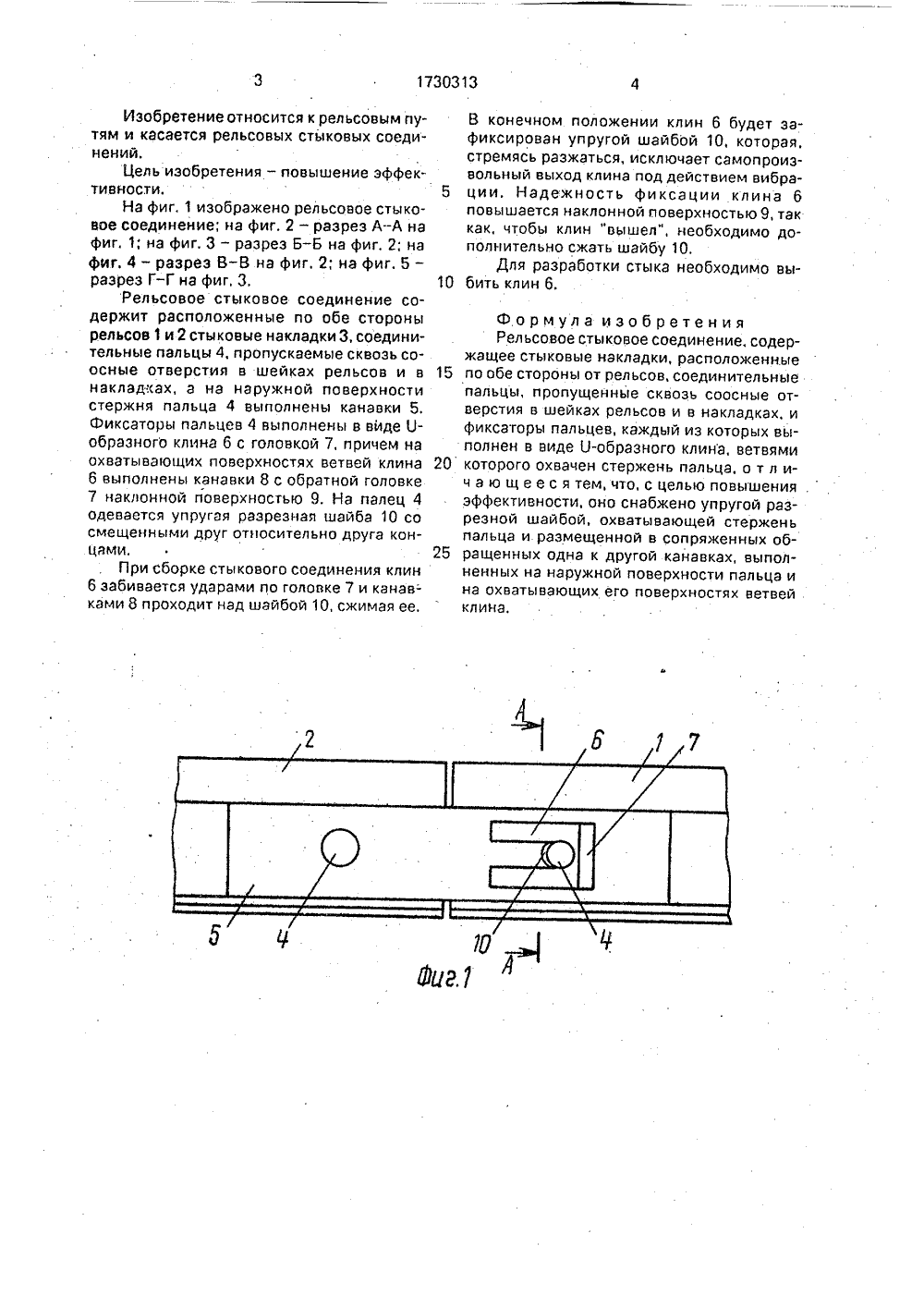

...техники признаки, отличающие заявляемое изобретение от прототипа не были выявлены и потому ониобеспечивают заявляемому техническомурешению соответствие критерию "существенные отличия".На фиг, 1 изображено рельсовое стыковое соединение, вид сбоку; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - разрез Б - б нафиг.2; на фиг. 4- разрез В-В на фиг, 2,В рельсовом стыковом соединении наконцы рельсов 1 и 2 с обеих сторон установлены накладки 3. Палец 4 в концевой частиимеет вырезы, Клин выполнен с вырезомдля охвата пальца 4 и составлениз трех частей, между частями 5 и 6 размещена упругая часть 7 (резина), Клин имеет горизонтальный участок,Сборка стыкового соединения производится следующим образом.На рельсы 1 и 2 с обеих сторон устанавливаются...

Номер патента: 1786216

Опубликовано: 07.01.1993

Автор: Касылкасов

МПК: E01B 11/00

Метки: рельсовое, соединение, стыковое

...А-А на фиг.1.Рельсовое стыковое соединение содер. жит расположенные по обе стороны от рельсов 1 и 2 стыковые накладки 3 и 4, которыезафиксированы скобами 5 и 6. Скоба 5 расположена горизонтально и пропущена своими ветвями сквозь соосные отверстия,выполненные в шейках рельсов 1 и.2 и внакладках 3 и 4. Скоба 6 является фиксатором скобы 5 и расположена вертикально,охватывая сверху ветви скобы 5,Сборка стыкового соединения производится следующим образом,На рельсы 1 и 2 устанавливаются накладки 3 и 4, после чего сквозь соосные отверстия пропускаются ветви скобы 5, которые фиксируют скобой 6.5 . Формула изобретенияРельсовое стыковое соединение, содержащее стыковые накладки, расположенные по обе стороны от стыкуемых рельсов,...

Номер патента: 1799939

Опубликовано: 07.03.1993

Автор: Никулин

МПК: E01B 11/54

Метки: изолирующее, рельсовое, соединение, стыковое

...к другому через накладки 2 между ними и концами стыкуемых рельсов 3 укладываются боковые прокладки 1 и нижняя прокладка 4. Для изоляции болтов 6 от накладок 2 на каждом болте установлены круглые втулки 8, а под болтами - изолирующие планки 5, Торцовые прокладки 7 устанавливаются в зазор между торцами соединяемых рельсов с направлением усеченных краев прокладок в противоположные стороны, что дает возможность полностью перекрыть рельсовый зазор. Пазухи в местах усеченных краевподошв прокладок 7 в конструкции изолирующего стыка с объемлющими накладкамизакрываются двумя боковыми 1 и нижней 45 прокладками, что исключает попадание вних грязи как сверху, так и снизу,В случае клееболтового стыка металлические стыковые накладки,...

Номер патента: 643599

Опубликовано: 25.01.1979

Авторы: Журбас, Зайченко, Наралиев

МПК: E03F 3/06

Метки: соединение, стыковое, труб

...что ступени выполнены с наклоном к оси трубы и имеют высоту, равную 1/2 диаметра трубы, а опорные поверхности выполнены параллельными и наклонными к оси трубы. 20На фиг. 1 изображено предлагаемое стыковое соединение в разрезе,общий вид; на фиг. 2 - показана в аксонометрии труба с обработанными торцами. Стыковое соединение состоит из труб 1 и 2, ступеней 3 и 4 н опорных поверхностей 5 и б. Стыковка осуществляется путем наложения восходящих ступеней 4 правой трубы 2 на нисходящие ступени 3 левой трубы 1.Плотное прилегание за счет собственного веса обеспечивает герметичную стыковку. Конструктивный замок из опорных поверхностей 5 и б предотвращает сдвиг и поворот стыкуемых торцов.Предлагаемое соединение создает герметичный обжатый стык...

Номер патента: 1473924

Опубликовано: 23.04.1989

Авторы: Бендер, Погребняк, Рыбаков

МПК: B23K 9/16

Метки: герметичных, сварных, соединений, стыковых, угловых

...кольцевое соединение труб диаметром 142 см с толщиной стенки 2,2 см. Сварка двухсторонняя под флюсом и в защитном газе в четыре прохода. Первый проход сваривают в защитном газе без вакуумирования с наружной стороны соединения. Для остальных проходов используют локальные вакуумные камеры. При сварке второго прохода, который выполняется с наружной стороны кольцевого соединения в защитном газе и расплавляет примерно 50",(, металл первого прохода, вакуумные камеры устанавливают на внутренней поверхности стыка,473924 формула изобретения Составитель Л. НазароваРедактор Н. Лазаренко Техред И. Верес Корректор Л. ОбручарЗаказ 1794/10 Тираж 892 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035,...
