Рельсовое стыковое соединение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1730312
Автор: Касылкасов
Текст

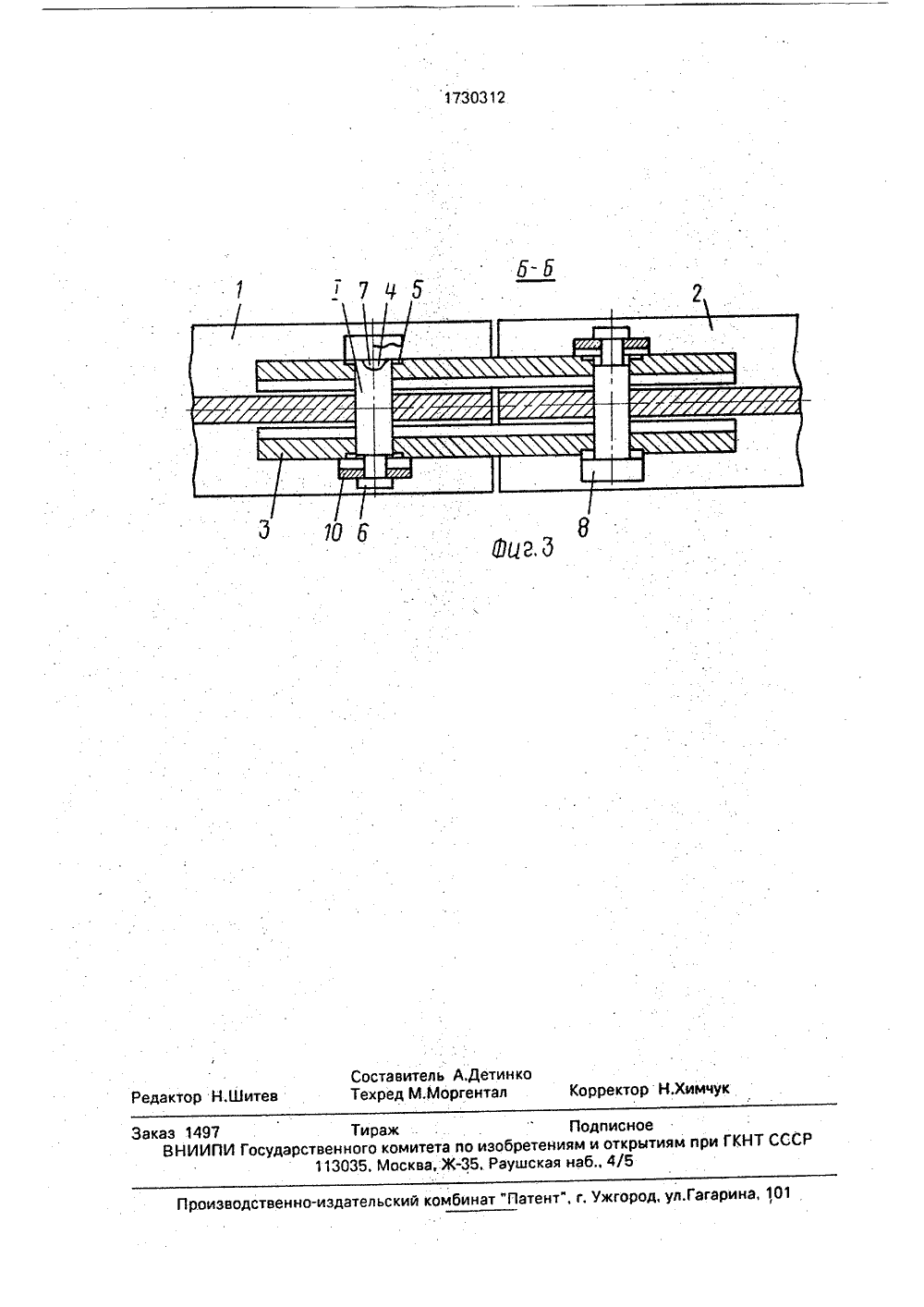

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1730312 А 1 В 11/06 ОПИСАНИЕ ИЗОБРЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ НИ тивности. Рель содержит рель ями в шейках которых выпо указанными и с ми пазами 4, тальные пазы, одном своем ко цевой канавко охвачена ветвя 3 ил. 9.СОЕДИНЕьсовым пу ние зффек через соосные отверстия в рельсах и накладках и поворотный в вертикальной плоскости, имеет на одном конце перпендикулярные его продольной оси выступы 7, расположенные под его головкой 8, а на другом конце выполнена кольцевая канавка 9, которая охвачена ветвями 0-образного упругого фиксатора 10.1 - палец 6 в исходном состоянии до поворота, т.е, выступы 7 находятся в вертикальных пазах 4.При сборке стыкового соединения с помощью ключа (не показан), охватывающего головку 8 пальца 6, поворачивают палец 6 до тех пор, пока его выступы 7 не выйдут из вертикальных пазов 4 и не войдут в горизонтальные пазы 5, при этом упругий фиксатор 10, деформируясь под воздействием кольцевого выступа канавки 9, поджимает накладки 3 к рельсам 1 и 2. Деформация упругих фиксаторов 10 при повороте пальцев 6 происходит в результате того, что глубина горизонтальных пазов 5 меньше глубины вертикальных пазов 4,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(56) Авторское свидетельство СМ 1601277, кл, Е 01 В 11/06, 19(57) Изобретение относится к ретям. Цель изобретения - повыш Изобретение относится к рельсовым путям, в частности к рельсовым стыковым соединениям,Цель изобретения - повышение эффективности.На фиг, 1 изображено рельсовое стыковое соединение; на фиг. 2 - разрез А-А нафиг. 1; на фиг, 3 - разрез Б-Б на фиг, 1.Рельсовое стыковое соединение содержит рельсы 1 и 2 со сквозными отвер-.стиями в шейках, стыковые накладки 3,установленные по обе стороны от рельсов, в которых выполнены отверстия, со- .осные с указаннь,чи отверстиями врельсах и сопряженные с вертикальнымипазами 4, выходящими на наружные поверхности накладок, и дополнительныегоризонтальные пазы 5, глубина которыхменьше глубины вертикальных пазов 4,причем горизонтальные пазы 5 ориентированы перпендикулярно и симметричноотносительно вертикальных пазов 4. Палец 6, имеющий стержень, пропускаемый совое стыковое соединение сы 1 со сквозными отверсти, стыковые накладки 3, в нены отверстия, соосные с опряженные с вертикальйыи дополнительные горизонпальцы 6 с выступами 7 на нце под головкой 8 и с коль- и 9 на другом конце, которая ми упругого фиксатора 10.Разборка стыкового соединения производится в обратном порядке.Формула изобретенияРельсовое стыковое соединение, содержащее рельсы со сквозными отверстиями на концах их шеек, стыковые накладки, установленные по обе стороны от рельсов, в которых выполнены отверстия, соосные с отверстиями в рельсах и сопряженные с вертикальными пазами, выходящими на наружную поверхность одной накладки, и крепежные элементы, стержень каждого из которых пропущен через укаэанные соосные отверстия, при этом один конец стержня выполнен с выСтупами, ориентированными в противоположные стороны перпендикулярно его продольной оси, а 5 другой конец стержня охвачен ветвями Ообразного фиксатора, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности, указанная одна накладка выполнена с дополнительными, горизонтальными па зами, расположенными симметрично относительно вертикальных пазов, причем глубина каждого горизонтального паза выполнена меньше глубины вертикального паза для размещения в нем выступов кре пежного элемента,
СмотретьЗаявка
4774016, 25.12.1989
Ж. М. Касылкасов
КАСЫЛКАСОВ ЖЕНЫС МАДЫКЕНОВИЧ
МПК / Метки
МПК: E01B 11/06
Метки: рельсовое, соединение, стыковое
Опубликовано: 30.04.1992
