Факовитреофрагментатор

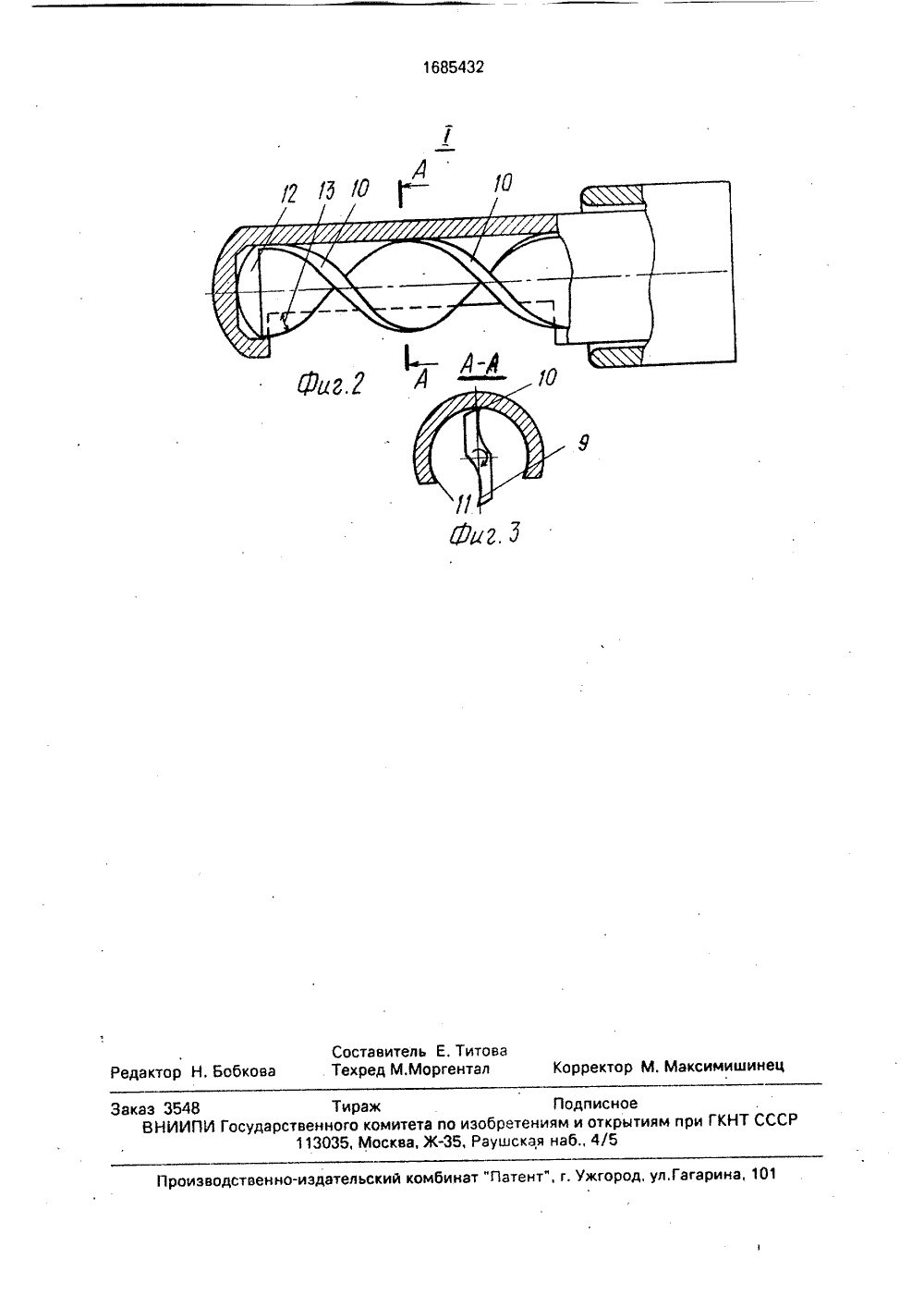

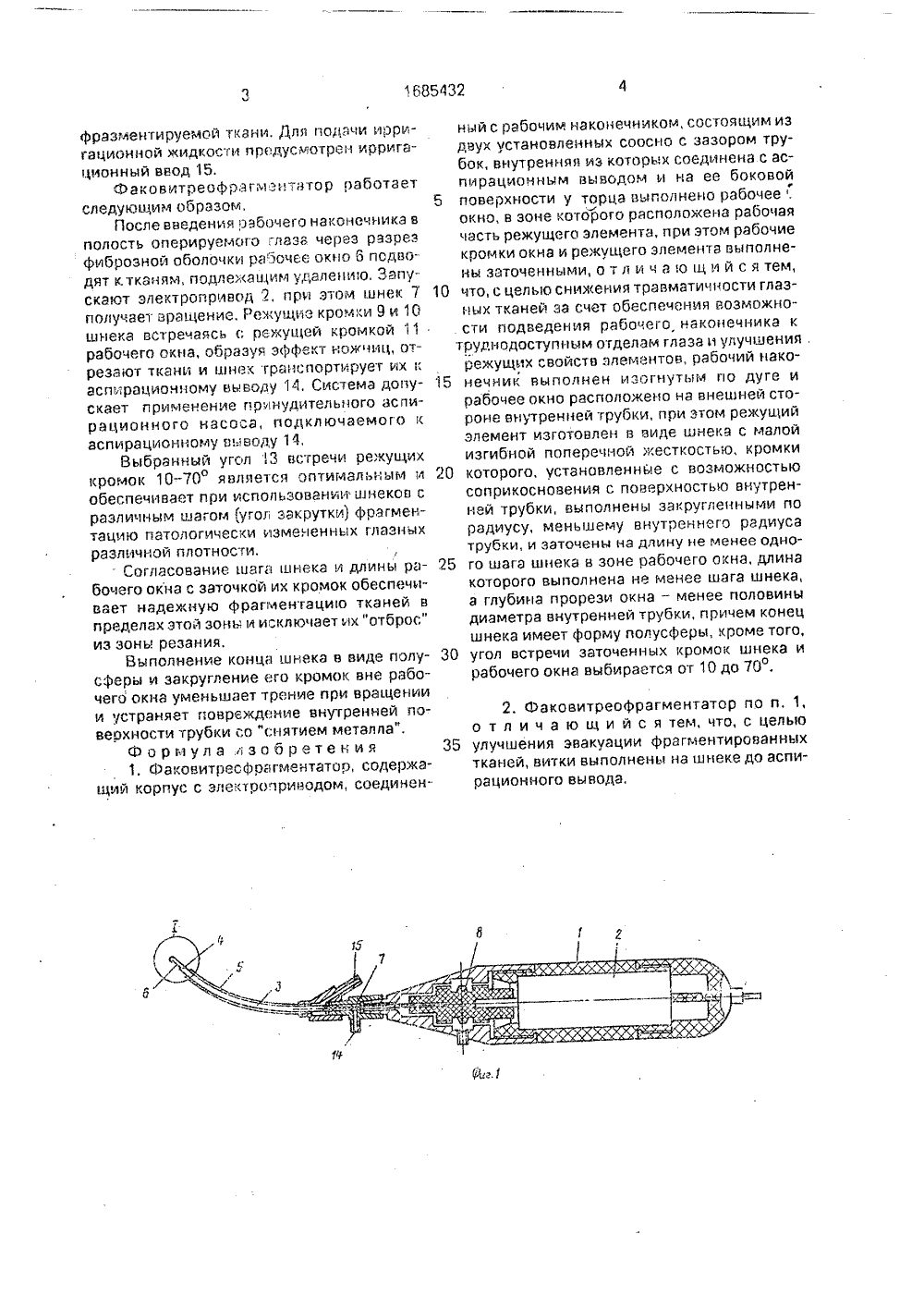

(ч)1 А 61 Г/00 ПИСАНИЕ ИЗОБРЕТЕНИ ЬСТВУ ВТОРСКО И ГОСУДАРСТВЕННЫИ КОМИТЕТпО изОБРетениям и ОткРытиямГ 1 РИ ГКНТ СССР(71) Ленинградский государстветут усовершенствования врачейрова(56) Реугпап О,А., Запбегз О.К, Адчапсеб о 1цчеа звгоегу, ч 1 тгеооз зигдегу апс 1 тгеаопепто 1 епдор(1 агпЮз. - 1 ч. - Ч., 1975, р. 116-117,(57) Изобретение касается офтальмологических инструментов, Цель изобретения - снижение травматичности глазных тканейпутем обеспечения возможности подведеИзобретение относится к области медицины, а именно к офтальмологии, и может быть использовано при операциях экстракции травматической и иных типов катаракт, витрэктомии, первичной хирургической обработки осложненных проникающих ранений глаза,Цель изобретения - снижение травматичности глазных тканей путем обеспечения возможности подведения рабочего наконечника к труднодоступным отделам глаза и улучшение режущих свойств элементов.На фиг. 1 изображен факовитреофрагментатор, общий вид; на фиг. 2 - узел на фиг. 1; на фиг. 3 - сечение А - А на фиг, 2.Факовитреофрагментатор состоит из корпуса 1, внутри которого установлен электропривод 2, На корпусе закреплен изогнуния рабочего наконечника К труднодоступным отделам глаза и улучшения режущих свойств элементов. Цель достигается за счет того, что рабочий наконечник выполнен изогнутым по дуге, рабочее окно расположено на внешней стороне внутренней трубки, режущий элемент изготовлен в виде шнека с малой изгибной поперечной прочностью, кромки шнека, установленные с возможностью соприкосновения с поверхностью внутренней трубки, выполнены закругленными по радиусу, меньшему внутреннего радиуса трубки, и заточены на длину не менее одного шага шнека в зоне рабочего окна. Угол встречи заключенных кромок шнека и рабочего окна выбирается от 10 до 70 ". 1 з.п, ф-лы, 3 ил. тый по дуге рабочий наконечник 3, состоящий из внутренней 4 и наружной 5 трубок. На внутренней трубке с внешней стороны образовано рабочее окно 6. Во внутренней трубке размещен шнек 7, который одним концом через муфту 8 соединен с электроприводом. Другой конец шнека в зоне рабочего окна заточен на длине одного шага с обрззованием режущих кромок 9 и 10. Кромки шнека вне рабочего окна закруглены по радиусу, меньшему внутреннего радиуса трубки, Рабочее окно выполнено с режущей острозаточенной кромкой 11, На конце шнека образована полусфера 12, а угол 13 встре- чи заточенных кромок шнека и кромки рабочего окна составляет 10-70, Витки на шнеке 7 выполнены до аспирационного вывода 14, что позволяет улучшить эвакуацию,Д фразментируемой ткани, Для подачи ирригационной жидкости предусмотрен ирригацион н ы й ввод 15.Факовитреофрзгментатор работает следующим образом,После введения рабочего наконечника в полость Опериру 8 МОГО глаза че)ез рэзр 8 э фиброзной оболочки ра"5 очее окно о псдводят к тканям, подлежащим удзлени)о, Запускают электропривод 2, при этом шн 6 К 7 получает вращение, Режущие кромки 9 и 10 шнека встречаясь с ре)кущей кромкой 11 рабочего окна, образуя эффект ножниц, отрезают ткани и шнек транспортирует их к зспирзционному вывОду 14, Системз допускает применение принудительного эспирационного насоса, подключаемого к аспирационному выводу 1 ч,Выбранный угол 13 встречи режущих кромок 10 - 70 является оптимальным и обеспечивает при использовании шнеков с различным шзГОм (угОл ззк)утки) фрзГм 6 Н- тацик) Гатологически измененных глазных различной плотности.Согласование шэГЗ шнека и длины рабочего окна с заточкой их кромок обеспечивает надежную фрагментаци)о тканей в пределах этой эоны и исключает их "отброс" из зоны резания.Выполнение конца шнека в виде полусферы и закругление его кромок вне рабочего окна уменьшает трение при вращении и устраняет повреждение внутренней поверхности трубки со "снятием металла".Формула изобретения 1, Факовитреофрзгментзтор, содержащий корпус с электооприводом, сОединен" ный с рабочим наконечником, состоящим из двух установленных соосно с зазором трубок, внутренняя иэ которых соединена с аспирационным выводом и на ее боковой 5 поверхности у торца выполнено рабочее .окно, в зоне которого расположена рабочая часть режущего элемента, при этом рабочие кромки окна и режущего элемента выполнены заточенными, о т л и ч з,о щ и й с я тем, 10 что, с целью снижения травматичности глазных тканей за счет обеспечения возможно. сти подведения раба,его наконечника к труднодоступным отделам глаза и улучшения режущих свойств элементов, рабочий нако нечник выполнен изогнутым по дуге ирабочее окно расположено нз внешней стороне внутренней трубки, при этом режущий элемент изготовлен в виде шнека с малой изгибной поперечной жесткостью, кромки 20 которого, установленные с возможностьюсоприкосновения с поверхностью внутренней трубки, выполнены закругленными по радиусу, меньшему внутреннего радиуса трубки, и заточены на длину не менее одно го шага шнека в зоне рабочего окна, длинакоторого выполнена не менее шага шнека, а глубина прорези окна - менее половины диаметра внутренней трубки, причем конец шнека имеет форму полусферы, кроме того, 30 угол встречи заточенных кромок шнека ирабочего окна выбирается от 10 до 7 Р. 2. Факовитреофрагментатор по и. 1,о т л и ч а ю щ и й с я тем, что, с целью35 улучшения эвакуации фрагментированныхтканей, витки выполнены нз шнеке до аспиоационного вывода,едактор Н. Бобкова Т Коррект аксимишинец роизводственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина 101агарина,Заказ 3548 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская нэб 4/5
