Эмульгатор-диспергатор

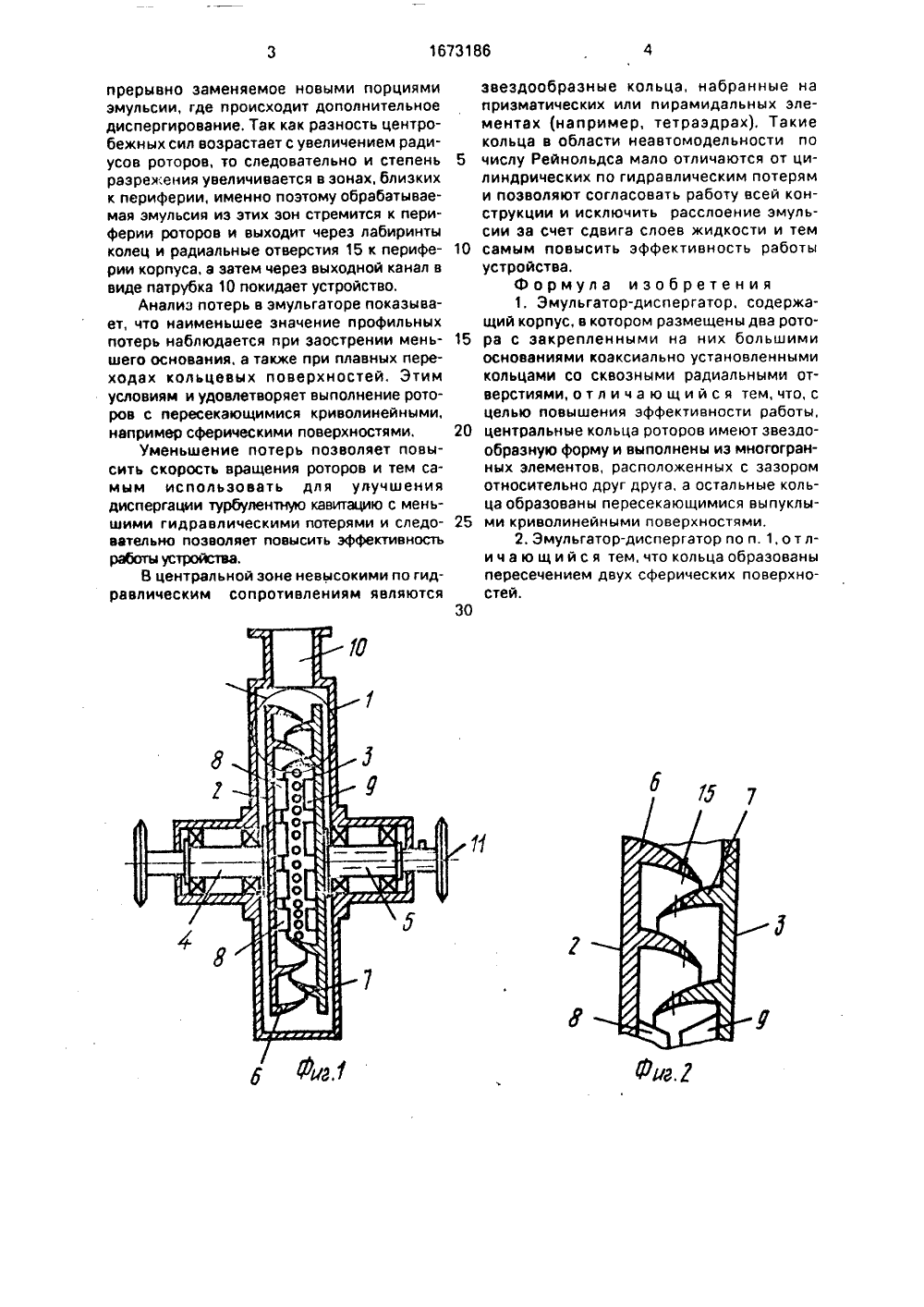

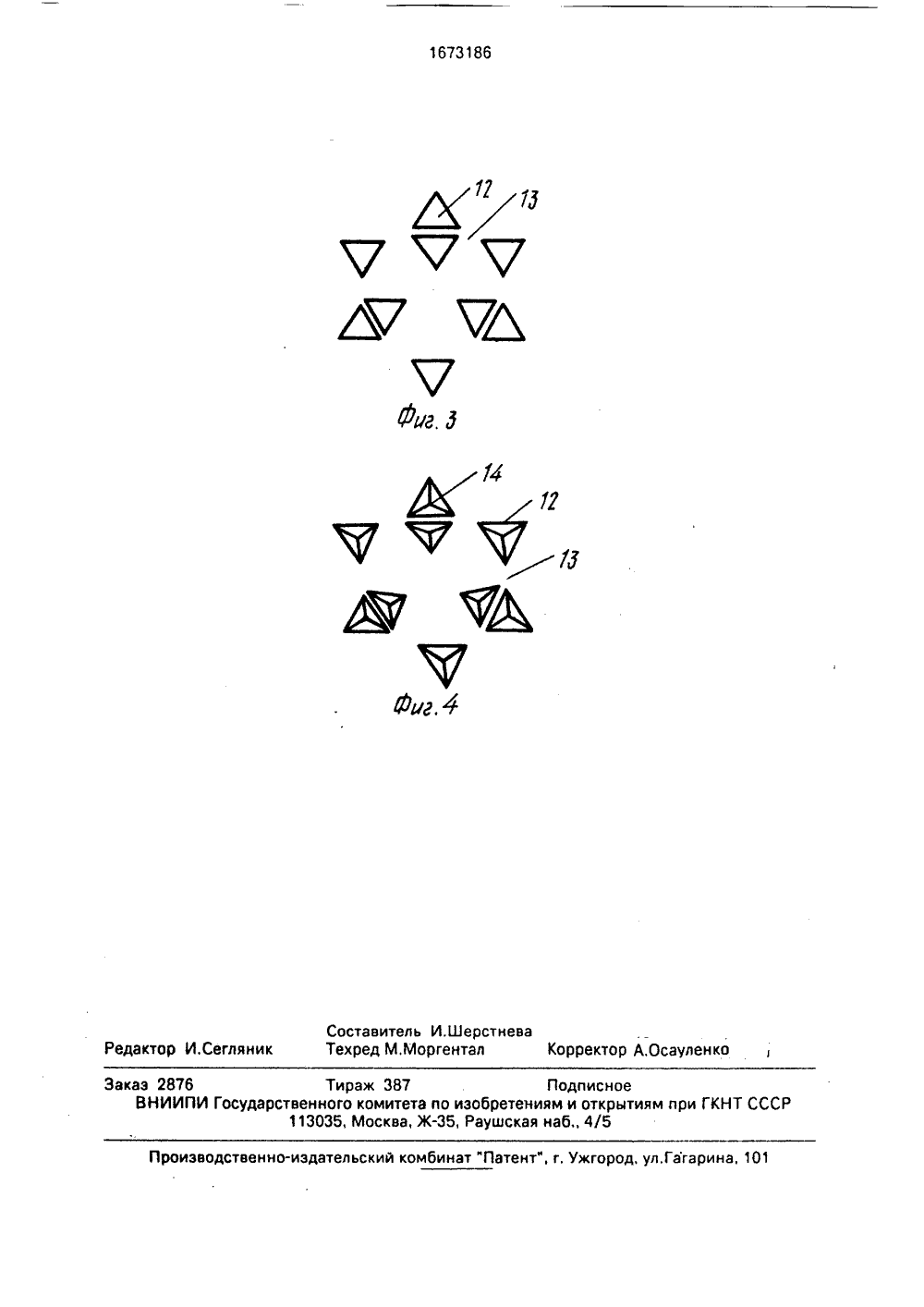

(51)5 В 01 Р 7/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1286261, кл, В 01 Р 728, 1983.(57) Изобретение относится к эмульгаторамдиспергаторам и может быть использовано Изобретение относится к машиностроению, в частности к устройствам для приготовления высококачественных эмульсий, и может найти применение в химической и металлургической отраслях промышленности.Цель изобретения - повышение эффективности работы.На фиг. 1 изображен продольный разрез устройства; на фиг. 2 - узелна фиг, 1; на фиг. 3 - вариант выполнения кольца звездообразной формы из призматических элементов; на фиг. 4 - то же, из элементов в виде тетраэдров.Эмульгатор-диспергатор содержит корпус 1, в котором размещены два соосных ротора 2 и 3, расположенных на валах 4 и 5, На роторах 2 и 3 закреплены большими основаниями коаксиальные кольца б и 7, образованные пересекающимися выпуклыми криволинейными поверхностями. Эти кольца могут быть образованы пересечением двух сферических поверхностей,Центральные кольца 8 и 9 роторов имеют звездообразную форму. Корпус снабжен выходным каналом в виде патрубка 10, Один из роторов имеет входной канал для подво.Б 2 1673186 А 1 в порошковой металлургии. Цель изобретения - повышение эффективности работы. Изобретение содержит коаксиально расположенные кольца б и 7 и звездообразные кольца 8 и 9, образованные многогранными элементами, между которыми выполнены каналы, Под действием центробежных сил при вращении колец б и 7 и звездообразных элементов 8 и 9 эмульсия, двигаясь между лабиринтами колец, интенсивно перемешивается. 1 з.п, ф-лы, 4 ил,да компонентов 11, Кольца звездообразной формы образованы многогранными элементами 12, между которыми выполнены каналы 13, при этом элементы 12 расположены с зазором друг относительно друга.Многогранные элементы могут быть выполнены в виде пирамид с вершинами 14, Кольца 6 и 7 выполнены со сквозными ради- а ал ьн ыми отверстиями 15. 0 сУстройство работает следующим обра зом.При вращении валов 4 и 5 и соответст юеай венно роторов 2 и 3 эмульсия поступает в устройство через входной канал для подвода компонентов 11, проходит центральные 0 кольца 8 и 9 звездообразной формы. Под действием центробежных сил эмульсия движется от центра к периферии, совершая 1 - а сложное вихревое движение вокруг многогранных элементов 12, диспергируется в каналах 13 и соударяясь с кольцами 6 и 7, образованными пересекающимися выпуклыми поверхностями, вращающимися в противоположные стороны, диспергируется и движется по сферическим поверхностям.При вращении роторов между кольцами образуется разреженное пространство, не 1673186прерывно заменяемое новыми порциями эмульсии, где происходит дополнительное диспергирование, Так как разность центробежных сил возрастает с увеличением радиусов роторов, то следовательно и степень разрежения увеличивается в зонах, близких к периферии, именно поэтому обрабатываемая эмульсия из этих эон стремится к периферии роторов и выходит через лабиринты колец и радиальные отверстия 15 к периферии корпуса, а затем через выходной канал в виде патрубка 10 покидает устройство.Анализ потерь в эмульгаторе показывает, что наименьшее значение профильных потерь наблюдается при заострении меньшего основания, а также при плавных переходах кольцевых поверхностей, Этим условиям и удовлетворяет выполнение роторов с пересекающимися криволинейными, например сферическими поверхностями.уменьшение потерь позволяет повысить скорость вращения роторов и тем самым испольэовать для улучшения диспергации турбулентную кавитацию с меньшими гидравлическими потерями и следовательно позволяет повысить эффективность работы устройства.В центральной зоне невысокими по гидравлическим сопротивлениям являются звездообразные кольца, набранные напризматических или пирамидальных элементах (например, тетраэдрах). Такиекольца в области неавтомодельности по5 числу Рейнольдса мало отличаются от цилиндрических по гидравлическим потерями позволяют согласовать работу всей конструкции и исключить расслоение эмульсии за счет сдвига слоев жидкости и тем10 самым повысить эффективность работыустройства,Формула изобретения1. Эмульгатор-диспергатор. содержащий корпус, в котором размещены два рото 15 ра с закрепленными на них большимиоснованиями коаксиально установленнымикольцами со сквозными радиальными отверстиями,отли ча ющийс я тем,что, сцелью повышения эффективности работы,20 центральные кольца роторов имеют звездообразную форму и выполнены иэ многогранных элементов, расположенных с зазоромотносительно друг друга, а остальные кольца образованы пересекающимися выпуклы 25 ми криволинейными поверхностями,2, Эмульгатор-диспергатор по п. 1, о т ли ч а ю щ и й с я тем, что кольца образованыпересечением двух сферических поверхностей.301673186 оставитель И,Шерстневаехред М,Моргентал Корректор А.Осауленко кто егляник Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гага аказ 2876 Тираж 387 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб 4/5
