Устройство для репозиции и фиксации фрагментов

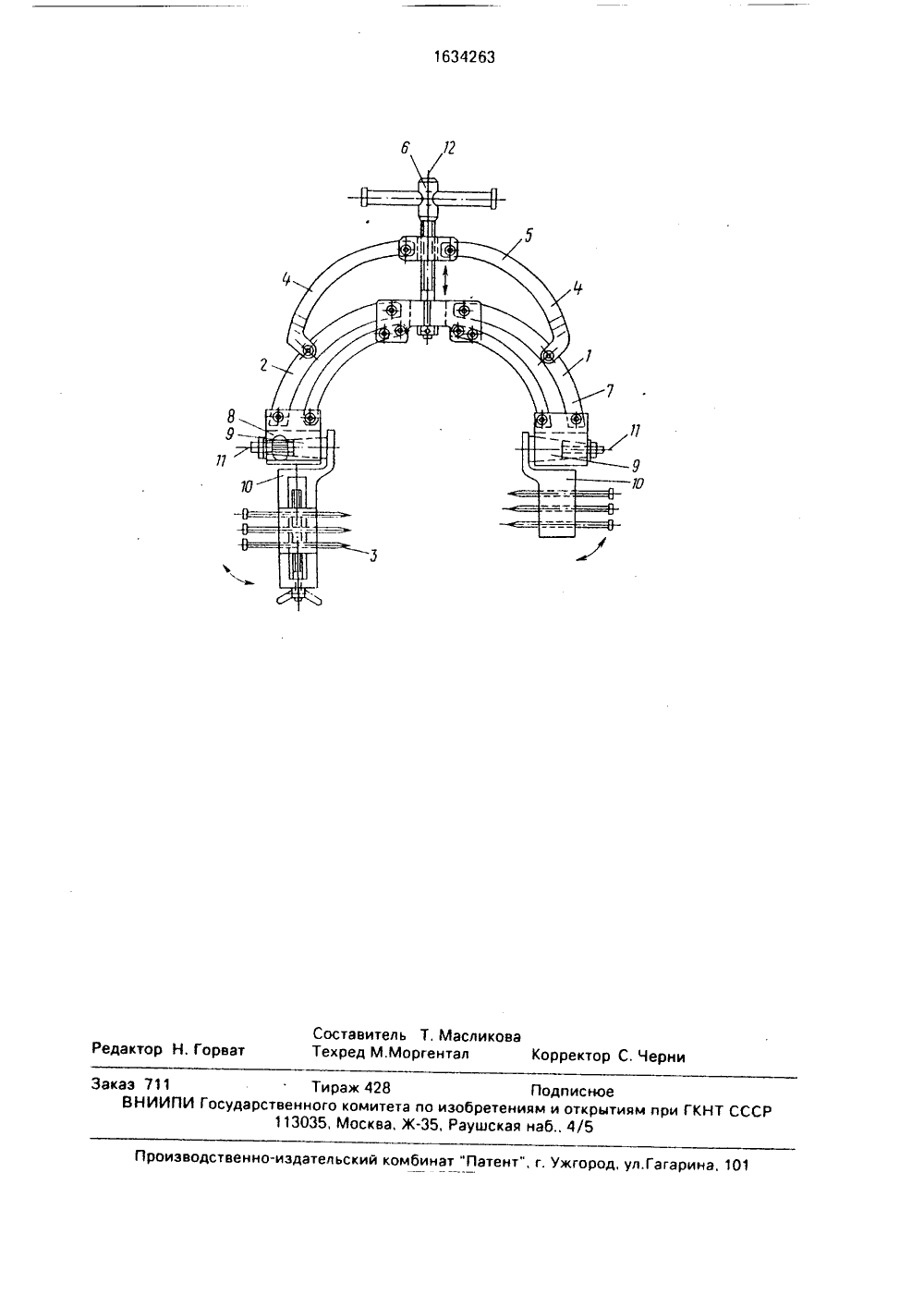

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 163426 А 61 В 17/6 ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМ ЛЬС т ССР 983. Изобретение относится именно к ортопедии и травм назначено в основном для оскольчатых переломов кос Цель изобретения являе репонирования отломков стях при многооскольчатых На чертеже показано репозиции и фиксации фраг вид, к медицине, а атологии, и пред- лечения многотей,тся обеспечение во всех плоско- переломах.устройство для ментов, общий фиксации рнирны- . орами 3,и 4 короершинах. концах 7 оэможноранши 8, упорных ольжения ГОСУДАРСТВЕН.ЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Донецкий государственный медициский институт(56) Авторское свидетельство СЯ 1149958, кл. А 61 В 17/60, 1(54) УСТРОЙСТВО ДЛЯ РЕПОЗИЦИИ И ФИКСАЦИИ ФРАГМЕНТОВ(57) Устройство для репозиции и ф.1 ксэции фрагментов предназначено для обеспечения репонироеания отломков во всех плоскостях при многооскольчатых переломах. Устройство содержит скобу с шарнирными ветвями 2 и игольчатыми фиксаторами 3, соединенную шарнирно с ветвями 4 коромысла 5 при помощи винта 6 в вершинах, причем в устройстве нэ рабочих концах 7 скобы 1 шарнирно установлены с возможностью поворота в ее плоскости бранши 8, в которых закреплены с помощью упорных конических подшипников 9 скольжения подвески 10, игольчатые фиксаторы 3 размещены на подвесках 10 с воэможностью линейного перемещения, а ось 11 вращения подшипников 9 расположена перпендикулярно оси 12 симметрии скобы 1 в ее плоскости, Больного с многооскольчатым переломом, например. бедра и смещением отломков по оси под углом и кнаружи укладывают на жесткое основание и обезболивают, преимущественно ингаляционными анестетиками. Устраняют ротационное смещение дистального отломка, для чего голень укладывают в правильное положение. Ориентируясь по рентгенограмме, в каждый из отломков вводят игольчатые фиксаторы 3, регулируя длину каждого из них, Компрессию осколков кости и коррекцию их положения производят путем передвижения ч игольчатых фиксаторов 3. приближая их к проксимальному отломку. После коррекции положения отломков устраняют осевое смещение, для чего к скобе эа винт 6 подвешивают груз. Угловое смещение устрэняют с помощью подвесок 10, изменяя их угловое положение, После наступления консолида- ф ции отломков устройство снимают и иммо билизэцию конечности продолжают в Сд) гипсовой повязке, 1 ил, 4 Устроиство для репоэиции и фрагментов содержит скобу 1 с ш ми ветвями 2 и игольчатыми фикс соединенную шарнирно с ветвям мысле 5 и при помощи винта 6 е причем в устройстве на рабочих скобы 1 шарнирно установлены с в стью поворота в ее плоскости б е которых закреплены с помощью конических подшипников 9 скподвески 10, игольчатые фиксаторы 3 размещены на подвесках 10 с возможностью линейного перемещения, а ось вращения 11 подшипников 9 расположена перпендикулярно оси симметрии 12 скобы 1 в ее плоскости, чтобы ось подвески 10 совпадала с осью бедра, Удерживают подвески 10, разводят шарнирные ветви 2 скобы 1, для чего вращают винт 6 до тех пор, пока внутренняя поверхность бранш 8 не окажется на уровне наружной поверхности подвесок 10. Сопоставляют опорные конические подшипники 8 скольжения, сводят шарнирные ветви 2, для чего вращают винт 6 в обратную сторону. Производят компрессию осколков кости, закручивая винт 6, и корректируют их положение, приближая их к проксимальному отломку. После коррекции положения отломков устраняют осевое смещение, для чего к скобе за винт 6 подвешивают груз. Угловые смещения устраняют, изменяя положение подвески 10 для чего постепено, по мере вытяжения, приводят в соответствие плоскости подвесок 1 О, для чего поворачивают их вокруг оси 11 подшипников 9. После устранения осевого и углового смещений груз снимают и вводят дополнительные игольчатые фиксаторы 3 в дистальный и проксимальный отломки бедра для удержания отломков. После наступления консолидации отломков скобу 1 снимают в обратном порядке и иммобилизацию конечности продолжают в гипсовой повязке,Коррекция производится вправлениемдистального отломка по проксимальному,При этом, используя максимальные грузы, происходит сближение отломков. После достижения коррекции грузы уменьшаются до минимальных, которые позволяют удержи вать отломки в правильном положении, неснимая естественно вытяжения до образования, как минимум, первичной костной мозоли,Преимуществом устройства является од новременное вытяжение и устра иение осевого смещения и устранение расхождения осколков и их компрессия при многооскольчатых переломах, При этом нет необходимости применять дополнительные 15 инструменты:спицы. проводники спиц и спиценатягиватели,Формула изобретения Устройство для репозиции и фиксации 20 фрагментов, содержащее собу с шарнирными ветвями и игольчатыми фиксаторами, соединенную шарнирно с ветвями коромысла и при помощи винта в вершинах, о т л ича ю щеес я тем,что. с целью обеспечения 25 репонирования отломков во всех плоскостях при многооскольчатых переломах, в нем на рабочих концах скобы шарнирно установлены с возможностью поворота в ее плоскости бранши, в которых закреплены с 30 помощью упорных конических подшипников скольжения подвески, при этом игольчатые фиксаторы размещены на подвесках с возможностью линейного перемещения, а ось вращения подшипников расположена 35 перпендикулярно оси симметрии скобы вее плоскости.1634263Составитель Т. МасликоваРедактор Н. Горват Техред М.Моргентал Корректор С. Чер Заказ 711 Тираж 428 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С113035, Москва, Ж, Раушская нэб., 4/5оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
